HG/T 2143-2018.Glass-lined steel vessel-Nozzles.
1范围
HG/T 2143规定了搪玻璃设备用管口的型式、基本参数、尺寸、要求以及出厂文件、包装、运输和贮存。
HG/T 2143适用于公称压力小于或等于1.0MPa、设计温度高于或等于一20℃至200℃的搪玻璃设备、管道和管件用管口。
2规范性引用文件.
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 699优质碳素结构钢
GB/T 713锅炉和压力容器用钢板.
GB/T 1804一般公差未注公差 的线性和角度尺寸的公差
GB/T 8163输送流体用无缝钢管
GB 25025搪玻璃设备技术条件
NB/T 47008承压设备 用碳素钢和合金钢锻件
YB/T 4068热轧环件
3型式、 基本参数及尺寸
3.1按照不同的结构型式，搪玻璃管口分为A型管口和B型管口。
3.2 A型管口结构型式见图1,基本参数及主要尺寸见表1.
4要求
4.1 制造管口钢材的化学成分和力学性能应符合GB 25025的要求;采用10钢管压制时还应符合GB/T 8163的要求;采用Q245 R或Q345 R材料时还应符合GB/T 713的要求;采用10热轧环形件时还应符合YB/T 4068的要求;采用20碳素钢锻件时还应符合NB/T 47008中I级锻件的要求;采用10优质碳素结构钢材料时还应符合GB/T699的要求。
4.2管口设计、制造、检验和验收应符合GB 25025的规定。
4.3机加工面未注尺寸公差应符合GB/T 1804规定的m级要求。
4.4表1中bmin为最小厚度，制作时应考虑与对接处壁厚相匹配，以保证对接接头的质量
4.5管口外缘应有公称直径、 公称压力、材料牌号和产品批号或编号的钢印。

ICS71.120；25.220.50
备案号：65215—2018；65217—2018HG
中华人民共和国化工行业标准
HG/T2143~2144—2018
代替HG/T2143~2144—2012
塘玻璃设备
管口和视镜
(2018)
2018-10-22发布
2019-04-01实施
中华人民共和国工业和信息化部发布HG/T2143--2018
塘玻璃设备
HG/T2144——2018
塘玻璃设备
视镜…

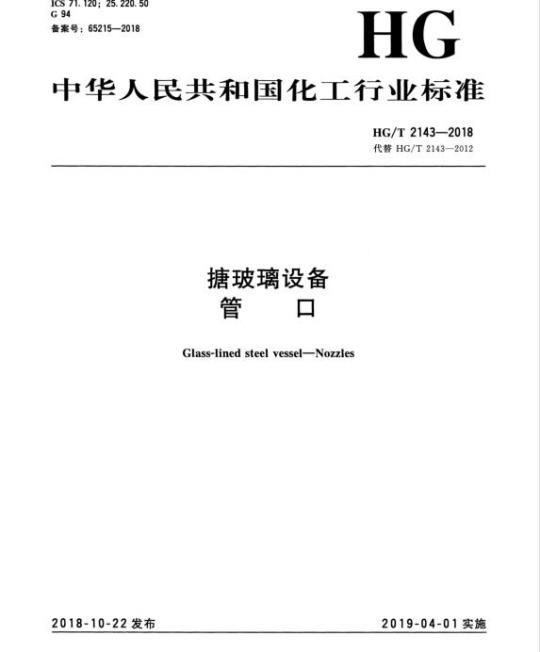

ICS71.120；25.220.50
备案号：65215—2018
中华人民共和国化工行业标准
HG/T2143—2018
代替HG/T2143—2012
塘玻璃设备
Glass-linedsteelvesselNozzles2018-10-22发布
2019-04-01实施
中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1-2009给出的规则起草。HG/T2143—2018
本标准代替HG/T2143—2012《塘玻璃设备管口》。与HG/T2143—2012相比，除编辑性修改外主要技术变化如下：
对管口用材质进行了修订，取消了Q235B钢材牌号，增加了管口用钢材牌号号（见3.5、
4.1，2012年版的3.4、4.1)；
—对DN25～DN100、DN200～DN300管口的R尺寸进行了调整（见表1，2012年版的表1）；增加了DN350规格管口（见表1)。本标准由中国石油和化学工业联合会提出。本标准由全国糖玻璃设备标准化技术委员会（SAC/TC72）归口。本标准起草单位：靖江市方大锻造有限公司、苏州市协力化工设备有限公司、江阴市标准化研究所。
本标准主要起草人：洪杰、钱建丰、曹霞、彭华涛。本标准所代替标准的历次版本发布情况为：HG5-261—1969；HG5-261—1979；HG/T2143—1991；HG/T2143-—2006；HG/T2143-2012。
1范围
塘玻璃设备
HG/T2143—2018
本标准规定了塘玻璃设备用管口的型式、基本参数、尺寸、要求以及出厂文件、包装、运输和贮存。
本标准适用于公称压力小于或等于1.0MPa、设计温度高于或等于一20℃至200℃的糖玻璃设备、管道和管件用管口。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T699
优质碳素结构钢
锅炉和压力容器用钢板
GB/T713
GB/T1804
GB/T8163
一般公差未注公差的线性和角度尺寸的公差输送流体用无缝钢管
塘玻璃设备技术条件
GB25025
NB/T47008
YB/T4068
承压设备用碳素钢和合金钢锻件热轧环件
型式、基本参数及尺寸
接照不同的结构型式，糖玻璃管口分为A型管口和B型管口。2A型管口结构型式见图1，基本参数及主要尺寸见表1。3.2
HG/T2143—2018
公称压力
公称直径
图1A型管口结构型式
管口基本参数及主要尺寸表
尺寸/mm
b amin
参考质量/kg
Hi、H，为参考尺寸，按实际使用要求确定。bmin为对接处厚度，其厚度应与封头、筒体部位冲孔后对接处厚度相近。对接处的坡口型式由供需双方确定。3B型管口结构型式见图2，基本参数及主要尺寸见表1。图2中角度α按实际使用要求确定。3.3
3.4公称压力PN6管口的型式见图1和图2，基本参数及主要尺寸参见附录A。2
3.5标记及其示例：
图2B型管口结构型式
HG/T2143—2018
以符合HG/T2143、设计压力为1.0MPa、公称直径为100mm、结构型式为A型、材料牌号为10的塘玻璃设备管口为例，其标记为：塘玻璃管口HG/T2143-A-10-100-10标记中各要素的含义如下：
一管口结构型式代号；
10——设计压力为1.0MPa;
100——公称直径为100mm；
10——金属材料牌号为10。
4要求
4.1制造管口钢材的化学成分和力学性能应符合GB25025的要求；采用10钢管压制时还应符合GB/T8163的要求；采用Q245R或Q345R材料时还应符合GB/T713的要求；采用10热轧环形件时还应符合YB/T4068的要求；采用20碳素钢锻件时还应符合NB/T47008中Ⅱ级锻件的要求；采用10优质碳素结构钢材料时还应符合GB/T699的要求。4.2管口设计、制造、检验和验收应符合GB25025的规定。4.3机加工面未注尺寸公差应符合GB/T1804规定的m级要求。4.4表1中bmin为最小厚度，制作时应考虑与对接处壁厚相匹配，以保证对接接头的质量。4.5管口外缘应有公称直径、公称压力、材料牌号和产品批号或编号的钢印。5出厂文件、包装、运输和购存
5.1出厂产品应附带装箱单、产品合格证。产品合格证至少应包括制造单位、产品批号、材料的化学成分和力学性能、公称压力、公称直径、主要尺寸和数量等内容。大于或等于DN250的管口应提(7)
HG/T2143—2018
供产品编号。
5.2搬动和运输管口时，应避免碰撞，防止变形和影响待塘表面的质量。3产品应存放在室内，不允许露天存放或堆置。5.3
附录A
（资料性附录）
PN6管口基本参数及主要尺寸
公称压力PN6管口基本参数及主要尺寸见表A.1。表A.1PN6管口基本参数及主要尺寸表公称压力
公称直径
尺寸/mm免费标准bzxz.net
HG/T2143—2018
参考质量/kg
Hi、H，为参考尺寸，按实际使用要求确定。bmin为对接处厚度，其厚度应与封头、筒体冲孔后对接处厚度
相近。对接处坡口型式由供需双方确定。(9)
