GB/T 11638-2020.Acetylene cylinders.
1范围
GB/T 11638规定了乙炔气瓶的规格系列技术要求、试验方法、检验规则标志、涂敷、包装及充装、运输、贮存和使用。
GB/T 11638适用于基准温度15 ℃时最大限定压力为1.56 MPa,最高许用温度40 ℃,公称容积≤100 L,内含多孔填料,移动式可重复充气的乙炔气瓶。
注:本标准中的压力均指表压.
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5099.1钢质无缝气瓶第1部分:淬火后回火处理的抗拉强度小于1100MPa的钢瓶(GB/T 5099.1-2017, ISO 9809-1 :2010,NEQ)
GB/T 5099.3钢质无缝气瓶 第3部分:正火处理的钢瓶(GB/T 5099. 3-2017, ISO 9809-3:2010 , NEQ)
GB/T 5100钢质焊接气瓶(GB/T 5100-2020 , ISO 4706:2008 ,NEQ)
GB/T 6026工业用丙酮
GB 6819溶解乙炔
GB/T 7144气瓶颜 色标志
GB/T 8335气瓶专 用螺纹
GB/T 8337气瓶用 易熔合金塞装置
GB/T 10879溶解乙炔气瓶阀
GB/T 12137气瓶气密 性试验方法
GB/T 13005气瓶术语
GB/T 13591溶解乙 炔充装规定
HG/T 2028工业用二甲基甲酰胺
3术语和定义
GB/T 13005界定的以及下列术语和定义适用于本文件。
3.1
乙炔气瓶 acetylene cylinder
装有瓶阀和其他附件,内含多孔填料和易于溶解乙炔的溶剂(或无溶剂),用于贮运乙炔的气瓶。
3.2
瓶体 shell
适于灌装多孔填料、溶剂和乙炔气的承压壳体。

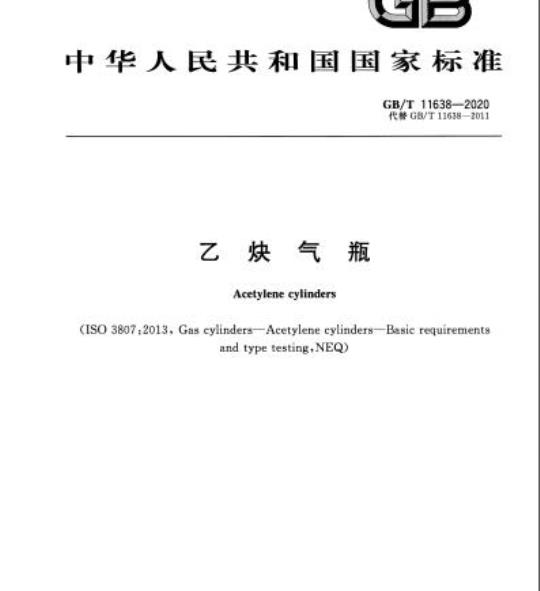

ICS 23.020.3D
中华人民共和国国家标准
GB/T11638—2020
代替GB/T11638—2011
乙炔气瓶
Acetylene cylinders
(IS0 3807:2013, Gas cylinders-Acetylene cylindersBasic requirementsand type testing,NEQ)
2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会
2021-07-01实施
1范围
2规范性引用文件
3术语和定义
规格系列
6技术要求
试验方法
检验规则
9标志、涂敷、包装
10产品合格证和批量检验质量证明书11乙炔气瓶的充装、运输、贮存、使用目
附录A（规范性附录）乙炔气瓶安全性能试验方法附录B（规范性附录）多孔填料技术指标测定方法次
附录C（规范性附录）
型式试验时多孔填料孔隙率的测定产品合格证
附录D（资料性附录）
附录E（资料性附录）批量检验质量证明书参考文献
-rkacerkca-
GB/T11638--2020
本标准按照GB/T1.1.-2009给出的规则起草。本标准代替GB/T11638—2011溶解乙炔气瓶》。本标与G1/T11638-2011相比较,除编辑性修改外主要技术变化如下：乙炔气瓶容积上限由60L调整到100L；增加了DMF溶剂乙炔气瓶的相关要求；将填料的抗压强度由1.8MPa提高到2.0MPa；GB/T116382020
一型式试验中冲击稳定性试验修改为仅适用于深拉深成形的焊接瓶体乙快气瓶：增加了型式试验覆盖范围的要求；一增加了无溶剂乙炔气瓶的相关要求；增加了丙酮溶剂乙炔气瓶水浴升温试验的一种替代计算方法；回火试验横卧时间要求修改为最小24h,增加了回火试验前水浴后瓶内压力的要求；-增加了型式试验时填料强度试块的取件要求；删除了乙炔气瓶使用性能试验的要求，增加了乙炔气瓶使用时的安全操作要求。本标准使用重新起草法参考ISO3807：2013《气瓶乙炔气瓶基本要求和型式试验》编制，与ISO3807:2013的一致性程度为非等效。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承扣识别这些专利的责任。本标准由全国气瓶标准化技术委员会（SAC/TC 31)提并归口。本标准起草单位：江苏天海特种装备有限公司、宁波美恪乙炔瓶有限公司、北京天海工业有限公司、中国特种设备检测研究院大连锅炉压力容器检验检测研究院有限公司、沈阳特种设备检测研究院、太仓市金阳气体有限公司，浙江金盾力容器有限公司。本标主要起草人：张保国、王竟雄、代德维、薄柯、王艳辉、古海波、郝延平、倪学仁、马夏康。本标准所代替标准的历次版本发布情况为：-GB 11638--1989,GB116382003,GH/T 11638 -2011; ..-.GB 16164—1996.
iKaeerkAca-
1范围
乙炔气瓶
GB/T 11638—2020
本标准规定了乙炔气瓶的规格系列、技术要求、试验方法、检验规则、标志、涂敷、包装及充装、运输、贮存和使用。
本标准适用于基准温度 15 ℃时最大限定压力为 1.56 MPa,最高许用温度 40 C,公称容积≤100L，内含多孔填料，移动式可重复充气的乙炔气瓶。注，本标准中的压力均指表压。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T5099.1钢质无缝气瓶第1部分：淬火后回火处理的抗拉强度小于1100MPa的钢瓶(GB/T 5099.1—2017,ISO 9809-1:2010,NEQ)GB/T5099.3锅质无缝气瓶第3部分：正火处理的锅瓶（GB/T5099.3-2017，ISO9809-3：2010,NEQ)
钢质焊接气瓶（GB/T5100—2020，IS04706：2008，NEQ）GB/T 5100
GB/T 6026T业用丙
GB6819溶解乙炔
GB/T 7144
气瓶颜色标志
气瓶专用螺纹
GB/T 8335
GB/T 8337
气瓶用易熔合金塞装置
GB/T10879溶解乙炔气瓶阀
GB/T12137气瓶气密性试验方法
气瓶术语
GB/T 13005
GB/T13591溶解乙炔充装规定
3工业用二甲基甲酰胺
HG/T 2028
3术语和定义
GB/T13005界定的以及下列术语和定义适用于本文件。3.1
乙炔气瓶acetylene cylinder
装有瓶阀和其他附件，内含多孔填料和易于溶解乙快的溶剂（或无溶剂），用于贮运乙炔的气瓶。3.2
瓶体shell
适于灌装多孔填料、溶剂和乙炔气的承压壳体。3.3
多孔填料porous material
充满乙炔气瓶内，用以吸附溶剂/乙炔溶液的固体多孔物质。1
rKacerkAca-
GB/T 11638—2020
注：本标准系指整体式多孔物质。3.4
溶剂solvent
能被多孔填料吸附且能溶解和释放乙炔的液体。注：常用的溶剂包括丙酮和二甲基甲酰胺(DMF)。3.5
皮重tare
瓶体、多孔填料、瓶阀和固定式瓶帽重量与溶剂规定充装量之和。3.6
最大乙炔量
fmaximom acetylene content
瓶中乙炔的最大限定重量。
注；其中包含了饱和气体的重萤。3.7
水容积water capacity
瓶体容积
用灌水法测得的瓶体实际容积。3.8
孔隙率porasity
多孔填料的微孔总容积与瓶体水容积之比。3.9
乙炔/溶剂比acetylene/solvent ratio最大乙块量与溶剂规定充装量之比。3.10
maximum permissible settled pressure最大限定压力
在基推温度15℃时，充以规定溶剂量和最大乙焕量的乙炔盒瓶的最大充许压力。3.11
批量batch
采用同一设计条件、同--规格、同一填料配方及制造I艺，连续生产的乙炔气瓶所限定的数量。3.12
single cylinder nominal water capacity单一公称容积
只包含一种容积规格的设计，在型式试验时，选用单一容积的乙快气瓶进行试验。3.13
range of cylinders of different nominal water capacities范围公称容积
包含一系列容积规格的设计，在型式试验时，按要求选用不同容积的乙炔气瓶进行试验，以覆盖整个容积系列。
4符号
下列符号适用于本文件。
Dv:乙炔气瓶公称直径，mm，
D.：模拟火灾试验装置直简内径，mm；Tn：乙炔气瓶皮重，kg:
mA:乙炔气瓶的最大乙炔量，kg:2
rKacerkAca-
Q.:丙酶规定充装量,kg;
Qd：DMF规定充装量，kg；
V:瓶体实际水容积,L；
Vn：乙炔气瓶公称容积，L；
8：瓶内多孔填料孔隙率，%；
Ams：溶剂充装量允许偏差，kg;VFs：乙炔气瓶在65℃时，瓶体单位水容积的自由空间，L./L-。5规格系列
乙炔气瓶的公称桌径和公称容积宜采用表1推荐的系列。表 1乙炔气瓶公称容积系列及溶剂充差一览表Dn/mm
152、160
304,314.350
60~100
Amg/kg
注：公称直径Dn为推荐尺寸，对于钢质无缝气瓶指外径，锅质焊接气瓶指内径，6技术要求
6.1瓶体
GB/T11638—2020
6.1.1瓶体的设计、制造、试验和检验应符合GB/T5100或GB/T5099.1或GB/T5099.3及产品图样的规定，但规格、试验压力、螺纹和标志应符合本标的规定。6.1.2公称容积大于或等于10L的乙炔气瓶，宜采用焊接瓶体。采用焊接瓶体时，其环焊缝焊接接头不得采用锁底焊或带有永久性垫板。6.1.3瓶体的水压试验压力为5.2MPa。3
-rrkaeerkca-
GB/T11638—2020
6.1,4瓶体的气密性试验压力为 3.0 MPa.6.1.5阀座与瓶阀连接的螺纹应采用锥螺纹，并符合GB/T8335或设计图样的规定。6.2多孔填料
6.2.1一般要求
多孔填料应为整体式，且均勾一致，不应含有石棉，不应有穿透性裂纹或溃散。6.2.2技术指标
6.2.2.1孔隙率应在89%～92%的范围内。6.2.2.2抗压强度不小于 2.0 MPa。6.2.2.3表面孔洞：对于公称容积大于或等于10L的乙炔气瓶，表面孔洞的总容积不大于20cm，且单个孔洞的容积不大于1.5cm；对于公称容积小于10L的乙炔气瓶，表面孔洞的总容积不大于5cm，丑单个孔滴的容积不天于1.0 cm。6.2.2.4多孔填料与瓶壁的间隙，浩径向或轴向测量，均不应超过填料直径或长度的 0.4%，且不大于2.5mm。
6.2.3相客性
6.2.3.1在制造及使用期，多孔填料与乙快、溶剂、瓶体及其他相接触的附件不得发生有害反应。6.2.3.2乙炔气瓶的附件（瓶阀、易熔合金塞装置）不得选用含铜量大于70%的铜合金材料制造，且不得含有锌,镉、汞等元素。
6.2.3.3瓶阀、易熔合金塞装置与瓶体结合处使用的密封材料，应不与乙炔、溶剂等发生化学反应。6.2.4安全性能
乙炔气瓶成品应能通过附录A所规定的下列各项试验：永浴升温试验
一回火试验；
·模拟火灾试验；
一一冲击稳定性试验（仪限深拉深成形的焊接瓶体的乙炔气瓶）。6.3附件
6.3.1瓶阀应符合GB/T10879或相关标准的规定。6.3.2乙炔气瓶上应设置易熔合金塞装置（简称易熔塞）。易熔塞的数量和位置，应能通过乙炔气瓶的安全性能试验。易熔塞可设置在乙炔气瓶的肩部、阀座或瓶阀上。6.3.3易熔塞的要求应符合GB/T8337的规定，动作温度应为100℃土5℃。6.3.4公称容积大于或等于10L的乙炔气瓶应佩戴固定式瓶帽或防护罩，其瓶帽或防护累重量偏差不应大于公称值的5%。
6.4乙炔气瓶外观
6.4.1瓶体表面不得有肉眼可见的裂纹、重皮、夹杂，凹陷、凹坑、磕伤、划伤等缺陷，对于凹坑、磕伤、划伤等缺陷，允许用机械加工方法清除并修磨圆滑，但清除缺陷后的剩余壁厚不得小于设计壁厚。6.4.2附件应齐全、外观完好并装配牢靠。4
-rrKacerKAca-
6.5气密性
GB/T11638—2020
乙炔气瓶在3.0 MPa的试验压力下，保压时间不少于1 min，其所有焊接接头和连接部位应无泄漏。
6.6溶剂
6.6.1丙酮
6.6.1.1内酮应符合GB/T6026-级品的要求。6.6.1.2丙酮规定充装量按公式(1)计算：Q.=0.388V
计算值保留三位有效数字，其余数字舍弃。6.6.2 DMF
6.6.2.1DMF应符合HG/T2028优等品的要求。6.6.2.2DMF规定充装量按公式(2)计算：Q:-0.468V
计算值保留三位有效数字，其余数字舍弃。6.6.3溶剂充装量充许偏差
溶剂充装量允许偏差应符合表1的规定。6.7皮重
乙炔气瓶在末灌注溶剂之前应进行称重，称量值加上按6.6计算所得溶剂规定充装量即为乙炔气瓶皮重，保留三位有效数字,其余数字舍弃。6.8最大乙炔量
当剂为内酮时，乙炔气瓶的最大乙炔量按公式（3)计算：mA=0.200V
当溶剂为DMF时，乙炔气瓶的最大乙块量按公式（4)计算：mA=0.215V
无溶剂乙炔气瓶的最大乙炔量按公式(5)计算：m.=0.018aV
计算值保留三位有效数字，其余数字舍弃。6.9限定压力
（3）
.......( 5)
充以规定溶剂量的溶剂和最大乙炔量的乙炔后，在恒温15℃时，乙快气瓶内平衡压力不应超试最大限定压力 1.56 MPa。
7试验方法
7.1乙炔气瓶的安全性能按附录A进行试验。7.2多孔填料技术指标的测定按附录B执行，但型式试验时的多孔填料孔隙率测定按附录C执行。5
-rKacerkca-
GB/T 11638—2020
7.3瓶体外观采用月视检查方法，对修磨处应用超声波测厚仪检查剩余壁厚；检查附件是否满足6.4,2中的规定。
7.4乙炔气瓶的气密性试验按GB/T12137执行。检验规则
出厂检验
8.1.1逐只检验
凡山厂的乙炔气瓶应按表2规定的项目进行逐只检验。表2
乙快气瓶检验和试验项目一表
检验项目
孔隙率
抗压强度
表面孔洞
肩郗轴向间
与瓶壁的侧向间隙
水浴升温试验
回火试验
模拟火灾战验
冲击稳定性试验
气密性
注△表示应进行的内容。
按附录 B 中 B2 测定
按附录C测定。
仅限深拉深成形的焊接瓶体的乙炔气瓶，批量检验
8.1.2.1分批
出检验
逐只检验|批量检验
同一规格的乙炔气瓶，按生产顺序，以不多于500只为一批。8.1.2.2
检验项目
乙炔气瓶应按表2规定的项目进行批量检验。8.1.2.3
抽样规则
从每批乙炔气瓶中随机抽取一只，用于多孔填料的检测。6
-rKacerkAca
型式试验
判定依据
8,1,2.4复验规则
批量检验复验规则如下：
a）在批量检验巾，如有不合格项目，做当进行复验。GB/T11638—2020
b）对于出现的不合格项目，如有证据表明是操作失误或检测设备失灵导致检测失败，则应在同一填料上或同批瓶中另抽一只进行第二次检测，如合格，则第一次检测可以不计。否则，按c）执行。
c）对于非操作原因的不合格项自，从同釜（或装置）瓶中另抽2只，按8.1.2.2进行复验，如两只瓶的复验结果均合格，则判该批瓶合格；只要有一只仍有不合格项目，则判该签（或装置）瓶的填料不合格。此时，对该批其他釜（或装置)瓶，允许从每一釜（或装置)瓶中名抽一只，仍按8.1.2.2进行复验，如复验结果合格，则判该签（或装置）瓶合格：如仍有不合格项目，则判该签(或装置)瓶不合格。
8.2型式试验
试验时机
乙炔气瓶制造厂遇下列情况之一，应进行型式试验：a）乙炔气瓶首饮制造时，
b）新设计的乙炔气瓶超出8.2.5中的覆盖范围时；获谁乙炔气瓶制造许可，停产逾六个月或以.L而重新投产的首批瓶；d)
获准制造的乙炔气瓶的多孔填料配方或工艺有较大变化时：e）正常生产时，出厂检验结果与上次型式试验有较大差异时；）特种设备安全监督管理部门提出型式试验的要求时。8.2.2抽样规则
8.2.2.1提交型式试验的样瓶应从经出厂检验合格、未充装溶剂和乙炔的同规格乙炔气瓶中抽取，每种规格样瓶数量不得少于50只。
8.2.2.2型式试验各检验项目的试验瓶数量和剂、乙炔充装量应符合表3的规定。8.2.2.3乙炔的品质应符合GB 6819的要求。8.2.3试验项目
型式试验项目按表2规定。
8,2.4复验规则
8.2.4.1型式试验有不合格项目时，若因操作不当所引起不合格，允许从同一批中另抽表3规定数量的乙炔气瓶对不合格项目进行复验。否则，成在产品设计和制造工艺改进的基础工，重新提交型式试验。8.2.4.2型式试验不合格，则该种规格的乙炔气瓶不准许投人批量生产，施提交型式试验的该批乙炔气瓶内多孔填料作销毁性处理。
8.2.5型式试验的覆盖范围
8.2.5.1单一公称容积乙炔气瓶的型式试验可爱盖公称容积与其相同，其他条件符合8.2.5.3中规定的乙炔气瓶。
8.2.5.2范围公称容积乙炔气瓶的型式试验可覆盖所有公称容积在其范围内，其他条件符合8.2.5.3中1
iiKacerKAca
GB/T 11638—2020
规定的乙炔气瓶。
检验项日
表3型式试验试验瓶数量及溶剂、乙快充装量一览表单一公称容积
乙快气瓶塑式试验数量
填料抗压强度试验
孔隙率试验
水浴升温试验
安全性能
回火试验
跌落试验
回火程序
模拟火灾试验
冲击稳定性试验
按附录C进行。
。当采用替代计算法时无需挑选试验样瓶。2只
范围公称容积
乙炔气瓶型式试验数量
最大公称容积和
最小公称容积各1只
最大公称容积和
最小公称容积各 2 只
最大公称容积2只
最大公称积和
最小公称穿积各3只
每个公称直径3只
每个公称直径1只
充装堂
丙酮或DMF
ms+Ams
ms-mg+
用于回火战验的乙快气瓶其口部的轴向间隙不小于2.0 mm或不小于制造单位的设计保证值。8.2.5.3型式试验覆盖条件：
a）瓶体结构相同。瓶体结构分为以下两类：无缝气瓶，或
焊接气瓶；
b）瓶体外径属于同一范围：
≤270mm,或
->270 mm:
c）溶剂相同；
多孔填料由同一制造厂生产且配方相同；d)
单位公称容积的溶剂规定充装量相同；单位公称容积的乙炔最大充装量相同或者与已通过型式试验的乙炔气瓶相比更低；模拟火灾试验的专项条件见8.2.5.4；h)
冲击稳定性试验的专项条件见8.2.5.5。当乙炔气瓶发生以下变化时，应重新进行模拟火灾试验：公称直径改变：
易熔塞的数量、泄放面积或设计结构发生变化；c
与之前试验相比，易熔塞位置变动超过25m；阀座重量变化不少于40%，
封头形状改变，例如：从凹面承压变为凸面承压；e)
公称容积增加。
当乙快气瓶发生以下变化时，应重新进行冲击稳定性试验：a）公称直径改变；
b）瓶体主体材料改变；
瓶体名义壁厚减少；
-rrkaeerkca-
1,05mA
d）封头的承压直边段加长
8.2.5.6无溶剂乙炔气瓶无需进行型式试验，但应同时满足以下要求：GB/T 11638--2020
a）乙炔气瓶制造厂已通过带溶剂乙快气瓶的型式试验，耳设计最大乙炔量应与公式（3)或公式（4）一致，并取得型式试验证书；b）除溶剂和最大乙炔量以外，无溶剂乙炔气瓶的设计参数、制造工艺和技术要求应与a)中乙炔气瓶相同：
c）无溶剂乙炔气瓶的设计文件应通过乙炔气瓶型式试验机构的设计文件鉴定。9标志、途敷、包装
9.1标志
钢印标记应符合以下规定：
a）乙炔气瓶肩部钢印的项目和位置应符合图1的规定，钢印标志应明显、完整、清晰，钢印字体商度5mm~15mm,深度0.3mm~0.5mm,印痕处应圆滑无尖角；b）钢印标志也可在瓶肩部沿圆周线排列,排列方式可按设计图样的规定。但其项目应符合图1的规定。
9.1.2色标记应符合以下规定：
a）乙炔气瓶表面为白色，“乙炔”“不可近火”等字样为红色，应符合GB/T7144的规定；b）对于以 DMF为溶剂乙炔气瓶,应在瓶体醒目位置喷涂“DMF\学样;对于无溶剂乙炔气瓶,应在瓶体醒目位置喷涂“无溶剂”字样。喷涂位置和字样高度应在乙炔气瓶设计图样中其体规定。
1××)×X.XXwwW.bzxz.Net
说明：
乙炔化学分子式：
产品标准号；
瓶编号：
瓶体水压试验压力，MPa;
瓶体设计壁厚，mm；
剂标记及溶剂规延充装量,kg：
丙酮溶剂标记为\A\；
DMF溶剂标记为\DMF\；
无溶剂乙炔气瓶标记为“SF”
监替检验标记：
单位代码（制造厂号）；
制造年、月；
瓶体实际容积,L；
-在基准温度15C时的限定压力，MPa；皮重，kgt
-最大乙快量，kg;
制造单位许可证编专；
设计使用年限。
图1乙炔气瓶钢印标记示意图
