HG/T 22805.12-2018.Code for content and depth of detail engineering for chemical mine enterprise-telecommunication.
1总则
1.0.1HG/T 22805.12是为了统一化工矿山企业矿山电信专业施工图的设计内容和深度,保证设计质量,满足施工和生产的要求而编制的。
1.0.2 HG/T 22805.12适用于新建、扩建、改建大、中、小型化工矿山工程项目的电信专业施工图设计。
1.0.3化工矿山企业电信专业施工图设计的内容和深度除应符合本标准外，还应符合国家现行有关标准的规定。
2. 基本规定
2.0.1施工图的内容应完整， 图面数据应与计算结果-致。
2.0.2图例符号应 执行现行国家标准图集《建筑电气工程设计常用图形和文字符号》09DX001和团体标准《工业企业通信工程设计图形及文字符号标准》CECS 37的有关规定，特殊图例应在图中说明其意义。
2.0.3图面布置应整齐、 清晰、美观。设计意图宜用图样表达，用图样难以表达清楚时，可用文字说明。
2.0.4电信专业 施工图设计成品文件应由图纸目录、施工图设计说明、设备及主要材料表和图纸组成。
2.0.5施工图的图纸组 成宜根据工程具体情况确定。
2.0.6每张施工图宜附图示、 图例和说明。
2.0.7凡是需要 发往施工现场和业主的工程图纸、表格、复用图及施工图设计说明，均应编人图纸目录中。图纸目录格式由设计单位自行制定，但至少应包括以下内容:
1图纸名称;
2图纸或文件编号;
3图纸折A1图规格;
4图纸版次;
5图纸所属专业;
6设计人员签字栏。
2.0.8设备及主要材料表宜符合表2.0.8的规定，并应按主要设备、辅助设备、主要材料的顺序编制。
1总则
1.0.1HG/T 22805.12是为了统一化工矿山企业矿山电信专业施工图的设计内容和深度,保证设计质量,满足施工和生产的要求而编制的。
1.0.2 HG/T 22805.12适用于新建、扩建、改建大、中、小型化工矿山工程项目的电信专业施工图设计。
1.0.3化工矿山企业电信专业施工图设计的内容和深度除应符合本标准外，还应符合国家现行有关标准的规定。
2. 基本规定
2.0.1施工图的内容应完整， 图面数据应与计算结果-致。
2.0.2图例符号应 执行现行国家标准图集《建筑电气工程设计常用图形和文字符号》09DX001和团体标准《工业企业通信工程设计图形及文字符号标准》CECS 37的有关规定，特殊图例应在图中说明其意义。
2.0.3图面布置应整齐、 清晰、美观。设计意图宜用图样表达，用图样难以表达清楚时，可用文字说明。
2.0.4电信专业 施工图设计成品文件应由图纸目录、施工图设计说明、设备及主要材料表和图纸组成。
2.0.5施工图的图纸组 成宜根据工程具体情况确定。
2.0.6每张施工图宜附图示、 图例和说明。
2.0.7凡是需要 发往施工现场和业主的工程图纸、表格、复用图及施工图设计说明，均应编人图纸目录中。图纸目录格式由设计单位自行制定，但至少应包括以下内容:
1图纸名称;
2图纸或文件编号;
3图纸折A1图规格;
4图纸版次;
5图纸所属专业;
6设计人员签字栏。
2.0.8设备及主要材料表宜符合表2.0.8的规定，并应按主要设备、辅助设备、主要材料的顺序编制。
标准图片预览
标准内容

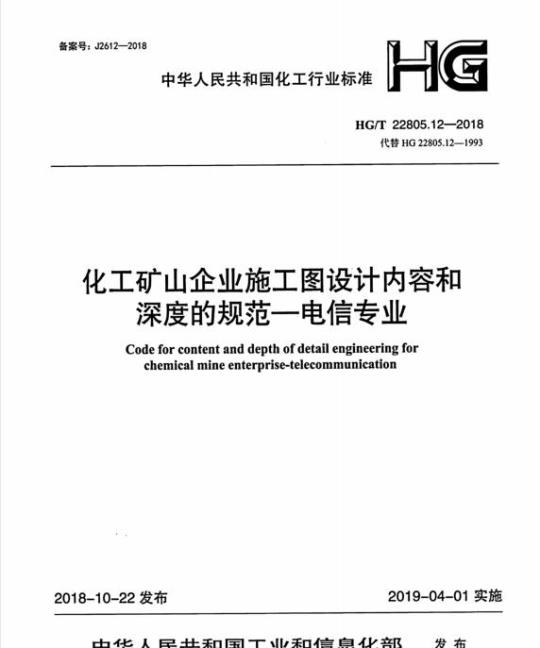

备案号：J2612—2018
中华人民共和国化工行业标准
HG/T22805.12—2018
代替HG22805.12—1993
化工矿山企业施工图设计内容和深度的规范一电信专业
Code for content and depth of detail engineering forchemicalmine enterprise-telecommunication2018-10-22发布
2019-04-01实施
中华人民共和国工业和信息化部发布
中华人民共和国化工行业标准
化工矿山企业施工图设计内容和深度的规范一电信专业
Code for content and depth of detail engineering forchemicalmine enterprise-telecommunicationHG/T22805.12—2018
主编单位：中蓝连海设计研究院有限公司批准部门：中华人民共和国工业和信息化部实施日期：2019年4月1日
中华人民共和国工业和信息化部公告
2018年第54号
工业和信息化部批准《漂浮型橡胶护航》等498项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中化工行业标准225项、治金行业标准68项、有色金属行业标准72项、建材行业标准42项、稀土行业标准8项、轻工行业标准22项、纺织行业标准48项、电子行业标准9项、通信行业标准4项：批准《橡塑铺地材料第1部分橡胶地板》等3项行业标准修改单（见附件2），其中化工行业标准修改单1项、石化行业标准修改单1项、通信行业标准修改单1项：批准《一水硬铝石铝土矿标准样品》1项有色金属行业标准样品（见附件3）；批准《旋转疲劳试验机校准规范》等48项行业计量技术规范（技术规范编号、名称、主要内容及实施日期见附件4），其中机械行业计量技术规范3项、石化行业计量技术规范4项、建材行业计量技术规范18项、轻工行业计量技术规范18项、纺织行业计量技术规范5项，现子公布。行业标准修改单和标准样品自发布之日起实施。附件：2项化工行业工程建设标准编号、标准名称和实施日期中华人民共和国工业和信息化部二〇一八年十月二十二日
附件：
2项化工行业工程建设标准编号、标准名称和实施日期标准编号
HG/T22805.3—2018
HG/T22805.12—2018
标准名称
化工矿山企业施工图设计内容和深度的规范一矿山机械专业
化工矿山企业施工图设计内容和深度的规范一电信专业
被代替标准编号
HG22805.3—1993
HG22805.12—1993
实施日期
2019-04-01
2019-04-01
本标准依据工业和信息化部办公厅文件《关于印发2015年第三批行业标准制修订计划的通知》（工信厅科【2015]115号）的要求，由中国石油和化工勘察设计协会为主编部门，委托全国化工矿山设计技术中心站负责组织，中蓝莲海设计研究院有限公司为主编单位，会同参编单位，在原行业标准《化工矿山企业施工图设计内容和深度的规定—电信专业》HG22805.12一1993的基础上修订完成。
本标准自颁布实施之日起，代替《化工矿山企业施工图设计内容和深度的规定一一电信专业》HG22805.12—1993。
本标准编制组经广泛调查研究，认真总结和吸收了我国化工矿山电信专业施工图设计的实践经验，参考了有关国外先进标准，并在广泛征求意见的基础上，修订本标准，最后经审查定稿。本标准共分8章，主要技术内容为：1总则，2基本规定，3信息交换中心，4通信网路，5地下矿山人员定位系统、地下矿山通信联络系统、地下矿山监测监控系统，6露天边坡、排土场、尾矿库在线监测预警系统，7电视监控系统，8火灾自动报警系统。本标准与HG22805.12一1993相比，主要变化如下：1.对章、节、条、款、项层次编号格式进行统一编排；2.删除了“电话站”“电力载波通信”施工图设计内容的规定；3.增加了“信息交换中心”“地下矿山人员定位系统、地下矿山通信联络系统、地下矿山监测监控系统”“露天边坡、排土场、尾矿库在线监测预警系统”“电视监控系统”“火灾自动报警系统”等施工图设计内容的规定。本标准由工业和信息化部负责管理，由中国石油和化工勘察设计协会负责日常管理，由中蓝连海设计研究院有限公司负责具体技术内容的解释。在执行本标准过程中，请各单位结合工程实践，认真总结经验，如发现需要修改和补充之处，请将意见寄送至中蓝连海设计研究院有限公司（地址：江苏省连云港市朝阳西路51号：电话：0518-85520149；邮编：222004），以供今后修订时参考。本标准主编单位、参编单位、主要起草人和主要审查人：主编单位：中蓝连海设计研究院有限公司（原中蓝连海设计研究院）参编单位：中蓝长化工程科技有限公司（原化工部长沙设计研究院）河北寰球工程有限公司（原中国寰球工程公司华北规划设计院）全国化工矿山设计技术中心站（原化工部矿山设计技术中心站）主要起草人：任增鹏庞晓侠徐俊平陈兆荣陈应聪冯焕斌张庆红郑书民郑灿磊主要审查人：尹江平王平刘沧汤继友杨晓勇鱼瑞文舒达永蒋朝惠熊挺总则
2基本规定
3信息交换中心…
3.1信息交换中心施工图设计说明及施工图组成3.2信息交换中心施工图
4通信网路·
4.1通信网路施工图设计说明及施工图组成4.2通信网路施工图·
5地下矿山人员定位系统、地下矿山通信联络系统、地下矿山监测监控系统5.1施工图设计说明及施工图纸组成5.2施工图·
6露天边坡、排土场、尾矿库在线监测预警系统6.1露天边坡、排土场、尾矿库在线监测预警系统施工图设计说明及施工图组成6.2露天边坡、排土场、尾矿库在线监测预警系统施工图7电视监控系统：
7.1电视监控系统施工图设计说明及施工图组成.7.2电视监控系统施工图
8火灾自动报警系统
8.1火灾自动报警系统施工图设计说明及施工图组成8.2火灾自动报警系统施工图
本标准用词说明
引用标准名录
附：条文说明，
（12)
（17)
（19）
（19）
+（23）
Generalprovisions
2Basic requirements
3Information exchangecenter.Contents
3.1Descriptionandcompositionofdetaildesign forinformationexchangecenter3.2Thedetail design drawingforinformationexchangecente4Communicationnetwork
4.1Descriptionand compositionofdetaildesigndrawingforcommunicationnetwork4.2Detaildesigndrawingforcommunication network5Undergroundmine personnel location system,undergroundminecommunication systemundergroundminemonitoringand inspectingsystem5.1Description and composition of detail design drawing5.2Detail design drawing
（12）
6Onlinemonitoring and early warning system foropen-air side slope,refuse dump,and tailingspond-.(14)6.1Description and compositionofdetail designdrawingforonlinemonitoringand eartlywarning systemforopen-airslope,refusedump,andtailingspond6.2Detaildesign drawing foronlinemonitoringandearlywarning systemforopen-airslope,refusedumpandtailingspond
7Televisionmonitoringsystem
7.1Description and composition ofdetaildesigndrawingfortelevisionmonitoringsystem7.2Detail design drawing for television monitoring system8Automaticfirealarmsystem
8.1Descriptionandcompositionofdetaildesignofautomaticfirealarmsystem8.2DetaildesigndrawingforautomaticfirealarmsysExplanation ofwording inthis codeList of quoted standards
Addition:Explanation ofthe provisions(14)
，（14)
(19）
1总则
1.0.1本标准是为了统一化工矿山企业矿山电信专业施工图的设计内容和深度，保证设计质量满足施工和生产的要求而编制的。1.0.2本标准适用于新建、扩建、改建大、中、小型化工矿山工程项目的电信专业施工图设计。1.0.3化工矿山企业电信专业施工图设计的内容和深度除应符合本标准外，还应符合国家现行有关标准的规定。
2基本规定
2.0.1施工图的内容应完整，图面数据应与计算结果一致。2.0.2图例符号应执行现行国家标准图集《建筑电气工程设计常用图形和文字符号》09DX001和团体标准《工业企业通信工程设计图形及文字符号标准》CECS37的有关规定，特殊图例应在图中说明其意义。
2.0.3图面布置应整齐、清晰、美观。设计意图宜用图样表达，用图样难以表达清楚时，可用文字说明。
2.0.4电信专业施工图设计成品文件应由图纸目录、施工图设计说明、设备及主要材料表和图纸组成。
2.0.5施工图的图纸组成宜根据工程具体情况确定。2.0.6每张施工图宜附图示、图例和说明。2.0.7凡是需要发往施工现场和业主的工程图纸、表格、复用图及施工图设计说明，均应编人图纸目录中。图纸目录格式由设计单位自行制定，但至少应包括以下内容：1
图纸名称：
图纸或文件编号；wwW.bzxz.Net
3图纸折A1图规格；
图纸版次；
图纸所属专业；
设计人员签字栏。
设备及主要材料表宜符合表2.0.8的规定，并应按主要设备、辅助设备、主要材料的顺序2.0.8
编制。
（设计单位名称）
设备及主要材料表
设计阶段
专业共张第张
图纸编号：
设备及主要材料表
名称、型号及规格
施工图图签宜按各设计单位规定执行。数量
3信息交换中心
3.1信息交换中心施工图设计说明及施工图组成3.1.1信息交换中心施工图设计说明宜包括下列内容：1初步设计审批的结论；
2设计依据、基础资料，设计范围及设计分工；3信息交换中心对建筑、结构、电气、照明、暖通、给排水的要求；4电源设备容量计算数据，雷电防护等级等主要的设计计算依据；5施工图中无法表达的设计意图、施工注意事项说明。3.1.2信息交换中心施工图宜包括下列图纸：1设备接线系统图；
2通信线缆连接图；
3信息交换中心供配电系统图；
信息交换中心平面布置图；
通信线缆进线室布置图；
通信线缆图；
7配线架、端子板排列图；
8防雷系统、接地系统图；
9非定型设备制作图。
3.2信息交换中心施工图
3.2.1设备接线系统图应按下列规定和内容绘制：1此图可不按比例绘制；
2应用方框表示各种设备；
3应示出各设备间的线缆、导线连接关系；4应用设备编号表示出各段线缆、导线，列表示出通信线缆导线的起点、型号规格、段长及总长度。
3.2.2凡控制主机与柜机、操作主机、显示屏分开设置的，均应绘制通信线缆连接图，通信线缆连接图应按下列规定和内容绘制：1此图可不按比例绘制；
2应用方框示出各主机和交换设备的接线以及与配线架（柜）间的接线；3应示出每根连接通信线缆的两端与接线各端子的连接关系，标明各条通信线缆的编号；4
4图中应附通信线缆连接表，表中应标明敷设地段、通信线缆型号、规格、长度。3.2.3信息交换中心供配电系统图应按下列规定和内容绘制：1此图可不按比例绘制；
2应注明电源来自何处、电压等级、备用电源方式；3应标注供电回路组成；
4应标注开关、断路器型号、容量；5应注明用电设备的容量、编号；6应注明馈出线的型号、截面、保护管径。3.2.4信息交换中心平面布置图应按下列规定和内容绘制：1比例：1：50或1：100
2应绘出信息交换中心建筑平面图及相关部分，示出走廊、窗、门及其开向，标注墙轴线及相关尺寸、标高；
3应注明各技术房间和非技术房间名称；4应绘出站内各种设备的相对位置，设备外形尺寸及相关尺寸。现装设备应用粗线表示，扩建时用的预留设备应用虚线表示；5应标注设备编号，设备编号应与图中设备明细表的序号一致；6在设备明细表中应列出设备名称、型号、规格、数量；7应标明进出人信息中心的通信线缆、接地导线的方向、引入方式及引人点的位置及其标高；
8应绘出走线架或走线槽的位置、尺寸、标高；9各设备间隔及与墙距离应符合现行国家标准《数据中心设计规范》GB50174的有关规定；10当设备平面布置图不能表达设计意图时，应绘制立面图或剖视图；11应说明施工注意事项。
3.2.5通信线缆进线室布置图应按下列规定和内容绘制：1比例：1：50或1：100；
2应标注房屋的长、宽、高尺寸；3应绘出通信线缆进线位置、标注标高、进线洞尺寸；4应标注支架结构，垂直、水平支架、通信线缆托架尺寸。3.2.6通信线缆图应按下列规定和内容绘制：此图可不按比例绘制；
2应标明引人通信线缆的编号、芯径及容量；3应示出通信线缆占用管孔和托架的位置；4应标识成端通信线缆占用总配线架的列号、通信线缆线序。3.2.7配线架排列图应按下列规定和内容绘制：1此图可不按比例绘制；
