HG/T 22805.3-2018.Code for content and depth of detail engineering for chemical mine enterprise-mining machinery.
1总则
1.0.1HG/T 22805.3是为了统一化工矿山企业矿山机械专业施工图设计内容和深度，保证设计质量，满足施工和生产的要求而编制的。
1.0.2HG/T 22805.3适用于新建、 改建、扩建化工矿山工程项目的矿山机械专业施工图设计。
1.0.3化工矿山企业矿山机械专业施工图设计内容和深度除应符合本标准外，还应符合国家现行有关标准的规定。
2. 基本规定
2.0.1施工图的绘制应按现行国家标准 《机械制图》(GB/T 4458)的有关规定执行，自定的图例应在图中说明其代表意义。
2.0.2施工图设计必须依据 已批准/业主确认的初步设计(或方案设计)及其审批/确认文件进行，当对初步设计的原则或方案作重大变更或补充时，应将变更内容报原审批单位批准或业主确认后，方可进行施工图设计。
2.0.3施工图图面布置应整齐、 清晰、美观。图中的计量单位必须使用国家法定计量单位，汉字使用应规范。
2.0.4施工图的图纸组 成宜根据工程的具体情况确定。
2.0.5设计意图宜用图样表达， 当用图样难以表达清楚时，可用文字说明。
2.0.6施工图设计 成品文件宜由图纸目录、施工图设计说明、设备- -览表、综合材料表和图纸组成。
2.0.7宜选 用通用设计图或复用其他工程图。当选用通用设计图或复用其他工程图时，必须核对其技术条件。
2.0.8当施工图中需计算确定某些技术参数时， 应有计算书，其计算公式、参数选择应交代清楚。图面数据应与计算数据-致。
2.0.9同一张图的不同视图宜按 相同比例绘制，当放大或缩小比例时，应在该视图上方标注所用
比例。各类施工图图纸比例详见本标准各章节的规定。
2.0. 10图纸明细表中宜列入该张图纸中的设备、 阀门、管道、管件材料及引用的图纸。设备、阀门、管道、管件材料应统计数量。
1总则
1.0.1HG/T 22805.3是为了统一化工矿山企业矿山机械专业施工图设计内容和深度，保证设计质量，满足施工和生产的要求而编制的。
1.0.2HG/T 22805.3适用于新建、 改建、扩建化工矿山工程项目的矿山机械专业施工图设计。
1.0.3化工矿山企业矿山机械专业施工图设计内容和深度除应符合本标准外，还应符合国家现行有关标准的规定。
2. 基本规定
2.0.1施工图的绘制应按现行国家标准 《机械制图》(GB/T 4458)的有关规定执行，自定的图例应在图中说明其代表意义。
2.0.2施工图设计必须依据 已批准/业主确认的初步设计(或方案设计)及其审批/确认文件进行，当对初步设计的原则或方案作重大变更或补充时，应将变更内容报原审批单位批准或业主确认后，方可进行施工图设计。
2.0.3施工图图面布置应整齐、 清晰、美观。图中的计量单位必须使用国家法定计量单位，汉字使用应规范。
2.0.4施工图的图纸组 成宜根据工程的具体情况确定。
2.0.5设计意图宜用图样表达， 当用图样难以表达清楚时，可用文字说明。
2.0.6施工图设计 成品文件宜由图纸目录、施工图设计说明、设备- -览表、综合材料表和图纸组成。
2.0.7宜选 用通用设计图或复用其他工程图。当选用通用设计图或复用其他工程图时，必须核对其技术条件。
2.0.8当施工图中需计算确定某些技术参数时， 应有计算书，其计算公式、参数选择应交代清楚。图面数据应与计算数据-致。
2.0.9同一张图的不同视图宜按 相同比例绘制，当放大或缩小比例时，应在该视图上方标注所用
比例。各类施工图图纸比例详见本标准各章节的规定。
2.0. 10图纸明细表中宜列入该张图纸中的设备、 阀门、管道、管件材料及引用的图纸。设备、阀门、管道、管件材料应统计数量。
标准图片预览
标准内容

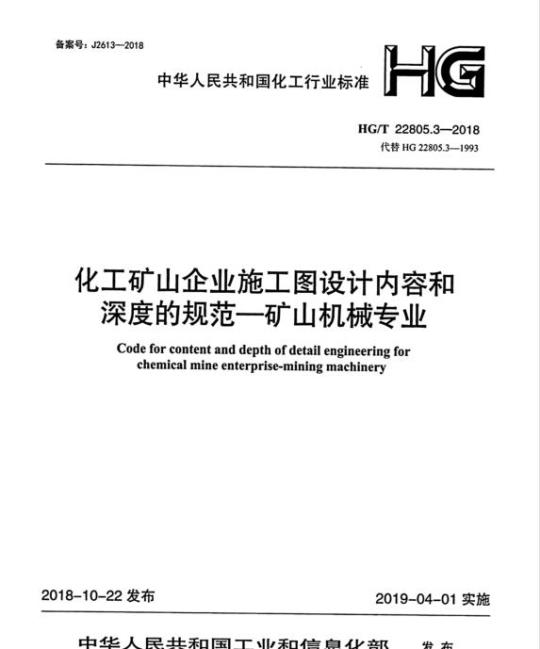

备案号：J2613—2018
中华人民共和国化工行业标准
HG/T22805.3—2018
代替HG22805.3—1993
化工矿山企业施工图设计内容和深度的规范一矿山机械专业
Code for content and depth of detail engineering forchemical mine enterprise-mining machinery2018-10-22发布
2019-04-01实施
中华人民共和国工业和信息化部发布
中华人民共和国化工行业标准
化工矿山企业施工图设计内容和深度的规范一矿山机械专业
Code for content and depth of detail engineering forchemical mine enterprise-mining machineryHG/T22805.3—2018
主编单位：中蓝连海设计研究院有限公司批准部门：中华人民共和国工业和信息化部实施日期：2019年4月1日
中华人民共和国工业和信息化部公告
2018年第54号
工业和信息化部批准《漂浮型橡胶护航》等498项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中化工行业标准225项、冶金行业标准68项、有色金属行业标准72项、建材行业标准42项、稀土行业标准8项、轻工行业标准22项、纺织行业标准48项、电子行业标准9项、通信行业标准4项；批准《橡塑铺地材料第1部分橡胶地板》等3项行业标准修改单（见附件2），其中化工行业标准修改单1项、石化行业标准修改单1项、通信行业标准修改单1项；批准《一水硬铝石铝土矿标准样品》1项有色金属行业标准样品（见附件3）；批准《旋转疲劳试验机校准规范》等48项行业计量技术规范（技术规范编号、名称、主要内容及实施日期见附件4），其中机械行业计量技术规范3项、石化行业计量技术规范4项、建材行业计量技术规范18项、轻工行业计量技术规范18项、纺织行业计量技术规范5项，现予公布。行业标准修改单和标准样品自发布之日起实施。附件：2项化工行业工程建设标准编号、标准名称和实施日期中华人民共和国工业和信息化部二〇一八年十月二十二日
附件：
2项化工行业工程建设标准编号、标准名称和实施日期标准编号
HG/T22805.3—2018
HG/T22805.12—2018
标准名称
化工矿山企业施工图设计内容和深度的规范一矿山机械专业
化工矿山企业施工图设计内容和深度的规范一电信专业
被代替标准编号
HG22805.3—1993
HG22805.12—1993
实施日期
2019-04-01
2019-04-01
本标准依据工业和信息化部办公厅文件《关于印发2015年第三批行业标准制修订计划的通知》（工信厅科【2015）115号）的要求，由中国石油和化工勘察设计协会为主编部门，委托全国化工矿山设计技术中心站负责组织，中蓝连海设计研究院有限公司为主编单位，会同参编单位，在原行业标准《化工矿山企业施工图设计内容和深度的规定—矿山机械专业》HG22805.3一1993的基础上修订完成。
本标准自实施之日起，代替《化工矿山企业施工图设计内容和深度的规定一矿山机械专业》HG22805.3—1993。
本标准编制组经广泛调查研究，认真总结和吸收了我国化工矿山行业矿山机械专业施工图设计的实践经验，参考了有关国内外先进标准，并在广泛征求意见的基础上，修订本标准，最后经审查定稿。
本标准共分12章，主要技术内容为：1总则，2基本规定，3井下电机车运输，4竖井提升，5斜井（坡）提升，6坑内破碎设施，7空气压缩设施，8矿井主通风设施，9井下排水设施，10带式输送机运输，11矿浆输送，12充填设施。本标准与HG22805.3—1993相比，主要变化如下：1．对章、节、条、款项层次编号格式进行统一编排。2.．新增了坑内破碎设施、矿浆输送、充填设施等施工图设计内容的规定。本标准由工业和信息化部负责管理，由中国石油和化工勘察设计协会负责日常管理，由中蓝连海设计研究院有限公司负责具体技术内容的解释。本标准在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改和补充之处，请将意见寄送至中蓝连海设计研究院有限公司（地址：江苏省连云港市朝阳西路51号；电话：0518-85520152；邮编：222004），以供今后修订时参考。本标准主编单位、参编单位、主要起草人和主要审查人：主编单位：中蓝连海设计研究院有限公司（原中蓝连海设计研究院）参编单位：中蓝长化工程科技有限公司（原化工部长沙设计研究院）河北寰球工程有限公司（原中国寰球工程公司华北规划设计院）全国化工矿山设计技术中心站（原化工部矿山设计技术中心站）主要起草人：胡顺发陶莉陈新清陈应聪吴国平陈建辉程波汪成明主要审查人：王梅刘训才向水生张文灿褐智源肖力波邱跃琴冒圣国谭昌晶总则
2基本规定
3井下电机车运输·
4竖井提升
4.1竖井提升施工图组成
4.2竖并箕斗提升施工图
4.3竖井罐笼提升施工图·
5斜井（坡）提升
5.1斜井（坡）提升施工图组成
5.2斜井（坡）箕斗提升施工图·5.3斜井（坡）串车提升施工图
6坑内破碎设施
7空气压缩设施.
7.1空气压缩设施施工图组成
7.2空气压缩机站施工图
7.3矿井供风及井下供水管网施工图7.4矿井增氧及井下管网施工图
8矿井主通风设施.
8.1矿井主通风设施施工图组成
8.2离心式通风机房施工图·
8.3轴流式通风机房（硼室）施工图9
井下排水设施
10带式输送机运输
矿浆输送·
12充填设施
本标准用词说明.…
引用标准名录
附：条文说明。
（12)
（15）
（19）
（25）
（25）
（26)
（28）免费标准bzxz.net
（30）
（34)
（37)
(39）
General
2Basicregulation
Contents
3Electric locomotivetransportationofmine.4Verticalminehoist...
4.1Compositionofconstructiondrawingforhoistofverticalmine4.2Constructiondrawingof skiphoistofverticalmine4.3Construction drawingofcage hoistofverticalmine5Inelinedmine (slope)hoist
5.1Composition ofconstructiondrawingfor inclinedmine(slope）hoist5.2Construction drawing of skip hoistofinclinedmine(slope)5.3Constructiondrawing ofbunchinghoistofinclinedmine(slope）6Crush equipment of gallery...7Aircompressor
7.1CompositionofconstructiondrawingforaircompressorConstructiondrawingofaircompression station..7.2
7.3Construction drawingofmine airsupply andunderground water supply network-7.4Constructiondrawingofmineaeration andunderground pipenetwork8Equipment ofventilation ofmine....8.1 Compositionofconstruction drawingforequipmentofventilation ofmine8.2Constructiondrawing ofcentrifugalfan8.3Constructiondrawing ofaxial flow fan9
Drainage equipment of mine..10Transportationofbeltconveyer11Slurrytransportation
12 Filling facilities
Explanationofwordinginthis codeListofquotedstandards
Addition：ExplanationoftheprovisionsIV
（12)
（12)
（15)
+（19）
（25）
（28)
（28）
(40）
1总则
1.0.1本标准是为了统一化工矿山企业矿山机械专业施工图设计内容和深度，保证设计质量，满足施工和生产的要求而编制的。1.0.2本标准适用于新建、改建、扩建化工矿山工程项目的矿山机械专业施工图设计。3化工矿山企业矿山机械专业施工图设计内容和深度除应符合本标准外，还应符合国家现行1.0.3
有关标准的规定。
2基本规定
2.0.1施工图的绘制应按现行国家标准《机械制图》（GB/T4458）的有关规定执行，自定的图例应在图中说明其代表意义。
2.0.2施工图设计必须依据已批准/业主确认的初步设计（或方案设计）及其审批/确认文件进行，当对初步设计的原则或方案作重大变更或补充时，应将变更内容报原审批单位批准或业主确认后，方可进行施工图设计。
2.0.3施工图图面布置应整齐、清晰、美观。图中的计量单位必须使用国家法定计量单位，汉字使用应规范。
2.0.4施工图的图纸组成宜根据工程的具体情况确定。设计意图宜用图样表达，当用图样难以表达清楚时，可用文字说明。2.0.5
2.0.6施工图设计成品文件宜由图纸目录、施工图设计说明、设备一览表、综合材料表和图纸组成。
2.0.7宜选用通用设计图或复用其他工程图。当选用通用设计图或复用其他工程图时，必须核对其技术条件。
2.0.8当施工图中需计算确定某些技术参数时，应有计算书，其计算公式、参数选择应交代清楚。图面数据应与计算数据一致。
2.0.9同一张图的不同视图宜按相同比例绘制，当放大或缩小比例时，应在该视图上方标注所用比例。各类施工图图纸比例详见本标准各章节的规定。2.0.10图纸明细表中宜列人该张图纸中的设备、阀门、管道、管件材料及引用的图纸。设备、阀门、管道、管件材料应统计数量。2.0.11矿山机械施工图设计说明宜由工艺设计、设备配置、管道布置、绝热、隔声及防腐设计说明等构成，并应符合下列规定：1矿山机械施工图工艺设计说明宜包括以下内容：1）施工图设计委托书、任务书、合同、协议书、初步设计（或方案设计）的审批文件和修改文件及其他设计依据；
2）依据初步设计（或方案设计）审批文件和修改文件所作的工艺设计修改和补充部分的说明；
3）设计范围；
4）施工图设计中对初步设计（或方案设计）作的改进和调整部分的工艺说明；5）与工艺有关的施工说明及装置开、停车的原则说明。2设备配置设计说明宜包括以下内容：2
1）大型设备吊装顺序及要求；
2）设备进入厂房时对房屋框架、预留墙洞等的特殊安装要求；3）设备维修空间设置及固定式维修设备的说明；4）采用的国家及行业标准。
3管道布置设计说明宜包括以下内容：1）管道材料供应说明；
2）管道施工规范的标准号、管道分类与等级；3）管道焊接的预热、焊后热处理、焊接等级、异种钢焊接要求；4）管道试压、清洗、吹扫要求；5）非金属管道安装要求；
6）埋地管线要求；
7）采用的国家及行业标准。
4绝热、隔声设计说明宜包括以下内容：1）绝热材料名称及相关要求；
2）隔声材料名称及相关要求；
3）外保护层的名称、材质、厚度；4）采用的绝热、隔声结构及标准；5）施工及其他要求；
6）采用的国家及行业标准。
5防腐设计说明宜包括以下内容：1）涂漆的范围；
2）选用的底漆、中间漆和面漆名称；3）涂漆前表面清理、涂漆的层数、干膜厚度要求；4）涂漆的颜色说明：
5）埋地管道的外防腐；
6）采用的国家及行业标准。
2.0.12凡是需要发往施工现场和业主的工程图纸、表格、复用图及施工图设计说明，均应编人图纸目录中。图纸目录格式由设计单位自行制定，但至少应包括以下内容：1图纸名称；
2图纸或文件编号；
图纸折AI图规格；
图纸版次。
2.0.13施工图图纸的图线应符合下列规定：图线应清晰光洁、均勾：平行线间距应大于1.5mm；1
图线宽度可分为3种：粗线0.6～0.9mm，中粗线0.3~0.5mm，细线0.15~0.25mm；2
各类施工图图纸的图线宽度宜符合表2.0.13的规定。表2.0.13
3施工图图纸的图线宽度表
管道及仪表流程图
设备配置图
管道布置图
设备安装图
系统图
零（部）件制作图
管口方位图
表示内容
主物料管道
其他物料管道
设备、机器轮廊线、管件、
阀门、仪表图形符号等
设备轮豌
建（构）筑物及其他相关
专业设备外轮廊
工艺管道布置
法兰、阀门、建（构）筑物及
其他相关专业设备外轮廊
设备轮廊
建（构）筑物轮廊线
设备及构件外轮廊
构件及零件图形
法兰、设备外轮廊
施工图的文字应符合下列规定：2.0.14
图线类型
中粗线
图线宽度/mm
0.15~0.25
0.15~0.25
0.15~0.25
汉字宜采用长仿宋体或正楷体（签名除外），且应以国家正式公布的简化字为标准，严禁任1
意简化、杜撰；
2字体高度宜用整数值且按表2.0.14的规定选用。表2.0.14字体高度表
书写内容
图表中的图名及视图符号
工程名称
图纸中的文字说明及轴线号
图纸中的数字及字母
表格中的文字
表格中的文字（格高小于6mm时）推荐字高/mm
5、6、7
2.0.15部（零）件制作、安装图应按下列规定绘制：部（零）件制作安装图应表示出部（零）件的结构形状、加工要求及其安装关系；2部（零）件应包括管架、管卡、支座、防护罩等非标准件产品；4
3凡属国家标准、行业标准或产品样本中的定型产品，可只写出其标准代号、名称、规格等，不需绘制零件图：
4部（零）件图的绘制方法，尺寸标注均应按《机械制图》（GB/T4458）的要求绘制；5当部件图中的型材在图样中能看清楚其形状和尺寸时，可不再绘零件图；6凡需精加工的零件、铸造件和锻造件均应绘制零件图。零件图上宜标注加工精度符号和焊接符号，可标注加工方法、技术要求、质量要求、防腐要求说明；7在零件图明细表中，应注明零件的编号、名称、规格、材质和质量，质量应标注到小数点后一位；
8零件图应标注成品的形状和尺寸。当需绘出连接部分的形状时，这部分应用双点画线表示。不同形状或尺寸不同的零件，应单独编号。2.0.16设备一览表应按下列规定编制：1表中应包括所有工艺设备、辅助设备；2表中应注明序号、设备位号、设备名称、设备型号、规格及数量：3序号应按设备在设备一览表中填写的先后顺序编制，以阿拉伯数字表示。标注顺序宜先填写主要设备，再填写辅助设备；4填写设备名称应与其在流程图和配置图中的名称一致；5非标设备（槽罐、容器）应填写外形（直径、长、宽、高）尺寸、容积等，定型设备应填写有关的技术规格数据；
6设备一览表的编制宜符合表2.0.16的规定。5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
