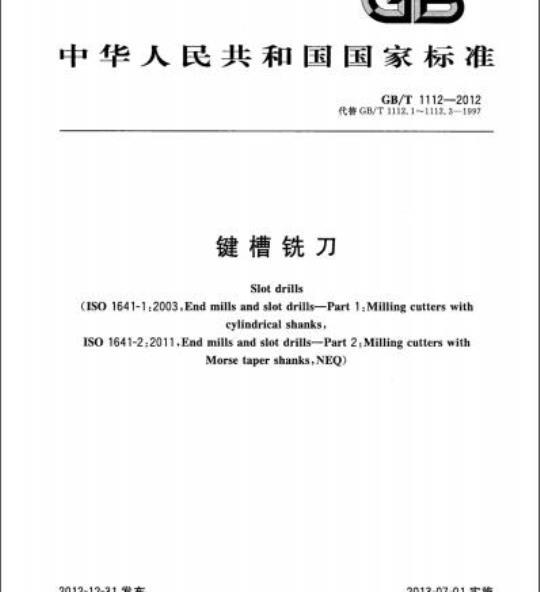

ICS25.100.20
中华人民共和国国家标准
GB/T1112——2012
代替GB/T1112.1~1112.3—1997
键槽铣刀
Slotdrills
(IS0 1641-1:2003,End mills and slot drills--Part 1:Milling cutters withcylindricalshanks，
ISO 1641-2:2011,End mills and slot drills--Part 2.Milling cutters withMorsetaper shanks,NEQ)
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-07-01实施
本标准按照GB/T1.1—2009给出的规则起草。GB/T1112—2012
本标准是对GB/T1112.11997《键槽铣刀第1部分：直柄键槽铣刀型式和尺寸》，GB/T1112.2—1997《键槽铣刀第2部分：莫氏锥柄键槽铣刀型式和尺寸》和GB/T1112.3—1997《键槽铣刀第3部分：技术条件》的合并修订。本标准代替GB/T1112.1~1112.3—1997。本标准和GB/T1112.1～1112.3—1997的技术性差异如下：将三个部分合并为一个标准；
修改了前言；
删除了ISO前言；
修改了范围；此内容来自标准下载网
修改了规范性引用文件；
直柄键槽铣刀和锥柄键槽铣刀在长度上增加了推荐系列；锥柄键槽铣刀中增加了规格6、规格7、规格8和规格38；修改了标记示例；
技术条件中增加了柄部材料的要求；删除了性能试验的内容。
本标准使用重新起草法，参考ISO1641-1：2003《立铣刀和键槽铣刀第1部分：直柄铣刀》和ISO1641-2：2011《立铣刀和键槽铣刀第2部分：莫氏锥柄铣刀》编制，与其一致性程度为非等效。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC91)归口。本标准主要起草单位：成都成量工具集团有限公司、浙江省工具刃具检测与深加工技术研究重点实验室、常熟量具刃具厂、成都工具研究所有限公司。本标准主要起草人：严松波、肖利葬、陈卫平、王俊文、李宪国、查国兵。本标准所代替标准的历次版本发布情况为：GB/T1112~1113—1981；
-GB/T1112.1~1112.3—1997。
-rKaeerkca-
1范围
键槽铣刀
GB/T1112—2012
本标准规定了普通直柄键槽铣刀、削平直柄键槽铣刀、2°斜削平直柄键槽铣刀、螺纹柄键槽铣刀和莫氏锥柄键槽铣刀的型式、尺寸、标记和技术条件等基本要求。本标准适用于直径2mm~63mm键槽铣刀。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T1443#
机床和工具柄用自夹圆锥（GB/T1443—1996eqvISO296：1991）GB/T4133
莫氏圆锥的强制传动型式及尺寸（GB/T4133—1984，eqvISO5413：1976）GB/T6118
立铣刀技术条件
GB/T6131.1
1996,IDT)
GB/T6131.2
2000,MOD)
GB/T6131.3
GB/T6131.4
3型式和尺寸
3.1直柄键槽铣刀
铣刀直柄第1部分：普通直柄的型式和尺寸（GB/T6131.1-2006，ISO3338-1：铣刀直柄
铣刀直柄
铣刀直柄
第2部分：削平直柄的型式和尺寸（GB/T6131.2—2006，ISO3338-2：第3部分：2°斜削平直柄的型式和尺寸第4部分：螺纹柄的型式和尺寸
直柄键槽铣刀按其柄部型式不同分为四种型式，见图1～图4。按其长度不同分为短系列、标准系列和推荐系列。其尺寸按表1。柄部尺寸和偏差分别按GB/T6131.1、GB/T6131.2、GB/T6131.3和GB/T6131.4的规定。
任选空刀
图1普通直柄键槽铣刀
-rrKaeerkca-
GB/T1112—2012
基本尺寸
极限偏差
任选空刀
削平直柄键槽铣刀
任选空刀
图32°斜削平直柄键槽铣刀
任选空刀
图4螺纹柄键槽铣刀
表1直柄键槽铣刀
推荐系列
-rKaeerkca-
短系列
单位为毫米
标准系列
基本尺寸
极限偏差
表1(续）
推荐系列
短系列
GB/T1112—2012
单位为毫米
标准系列
当d<14mm时，根据用户要求e8级的普通直柄键槽铣刀柄部直径偏差允许按圆周刃部直径的偏差制造，并须在标记和标志上予以注明。
“此尺寸不推荐采用；如采用，应与相同规格的键槽铣刀相区别。3.2莫氏锥柄键槽铣刀
莫氏锥柄键槽铣刀按其柄部型式不同分为两种型式，见图5和图6，按其长度不同分为短系列、标准系列和推荐系列。其尺寸见表2。I型莫氏锥柄键槽铣刀的柄部尺寸和公差按GB/T1443。Ⅱ型莫氏锥柄键槽铣刀的柄部尺寸和公差按GB/T4133。
莫氏圆锥
锥柄键槽铣刀I型
莫氏圆锥
图6锥柄键槽铣刀Ⅱ型
KaeerkAca-
GB/T1112—2012
极限偏差
基本尺寸
长度公差
推荐系列
锥柄键槽铣刀
短系列
直柄和锥柄键槽铣刀的刃长1和总长L的公差为js18。3.4
标记示例
示例1：直径d=8mm，e8偏差的普通直柄标准系列键槽铣刀的标记为直柄键槽铣刀8e8GB/T1112—2012示例2：直径d=8mm，e8偏差的螺纹柄短系列键槽铣刀的标记为：4
iriKaeerkAca-
标准系列
单位为毫米
莫氏锥
螺纹柄键槽铣刀8e8短GB/T1112-2012示例3.直径d=8mm，e8偏差的螺纹柄推荐系列键槽铣刀的标记为：螺纹柄键槽铣刀8e8推GB/T1112-2012示例4：直径d=12mm，总长L=96mm，I型e8偏差的莫氏锥柄键槽铣刀的标记为：莫氏锥柄键槽铣刀12e8×96GB/T1112—20124形状和位置公差
键槽铣刀的形状和位置公差由表3给出，检测方法按GB/T6118执行。表3形状和位置公差
键槽铣刀直径d
圆周刃对柄部轴线的径向圆跳动端刃对柄部轴线的端面圆跳动
工作部分任意两截面的直径差
5材料和硬度
5.1材料
GB/T1112—2012
单位为毫米
>50~63
5.1.1键槽铣刀工作部分采用W6Mo5Cr4V2或同等性能的高速钢（代号HSS）制造，也可采用W6Mo5Cr4V2AI或同等性能及以上高性能高速钢（代号HSS-E)制造。5.1.2焊接键槽铣刀柄部采用45钢或同等性能的其他牌号钢材制造。5.2硬度
键槽铣刀工作部分：普通高速钢（HSS)d≤6mm，不低于62HRC；d>6mm，不低于63HRC。
高性能高速钢（HSS-E)，不低于64HRC。键槽铣刀柄部：普通直柄、螺纹柄和锥柄，不低于30HRC；削平直柄和2°斜削平直柄，不低于50HRC。6外观和表面粗糙度
键槽铣刀的表面不应有裂纹，切削刃应锋利，不应有崩刃、钝口以及磨削烧伤等影响使用性能的缺陷。焊接柄部的键槽铣刀在焊缝处不应有砂眼和未焊透现象。键槽铣刀的表面粗糙度按以下规定：6.2
刀齿前面和后面：Ra0.8μm；
普通直柄或螺纹柄柄部外圆：Ral.25μm；削平直柄、2°斜削平直柄和锥柄柄部外圆：Ra0.63μm。7标志和包装
7.1标志
7.1.1产品上应标志：
a）制造厂或销售商的商标（di≤5mm的键槽铣刀允许不标志商标）；5
KaeerkAca-
GB/T1112—2012
键槽铣刀直径及偏差；
高速钢代号（d，5mm的键槽铣刀允许不标志）。包装盒上应标志：
制造厂或销售商的名称、地址和商标；键槽铣刀标记；
高速钢牌号或代号；
件数；
制造年月。
注：如包装盒太小，也可在合格证、说明书等包装盒内文件上标志部分内容。包装
键槽铣刀在包装前应经防锈处理，包装应牢靠，防止运输过程中的损伤。6
-rrKaeerKa-
GB/T1112-2012
打印日期：2013年5月10日F009
-rKaeerkAca-
中华人民共
国家标准
键槽铣刀
GB/T1112——2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数13千字
2013年5月第一版
2013年5月第一次印刷
书号：155066·1-46916定价
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
