GB/T 39620-2020.Technical requirements for coastal automatic identification system( AIS) base station.
1范围
GB/T 39620规定了沿海船舶自动识别系统(AIS)基站组成、AIS基站选址要求、AIS收发设备技术要求、天线和馈线技术要求、供配电设备技术要求、防雷与接地设备技术要求、机房配套设备技术要求，以及AIS基站管理技术要求。
GB/T 39620适用于中国沿海AIS基站的建设和维护，内河和封闭性水域的AIS基站可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 8702-2014电磁环境控制限值
GB/T 17478-2004低压直流电源设备的性能特性
GB 50057-2010建 筑物防雷设计规范
GB 50174-2017数据中心设计规范
GB 50311-2016综合 布线系统工程设计规范.
GB 50343-2012建 筑物电子信息系统防雷技术规范
GB 50395-2007视频安防监控系统工程设计规范
IEC 61162-1:2016海 上导航和无线电通信设备和系统数字接口 第 1部分:单通话器和多受话器( Maritime navigation and radiocommunication equipment and systems-Digital interfaces-Part1 :Single talker and multiple listeners)

ICS03.220.40

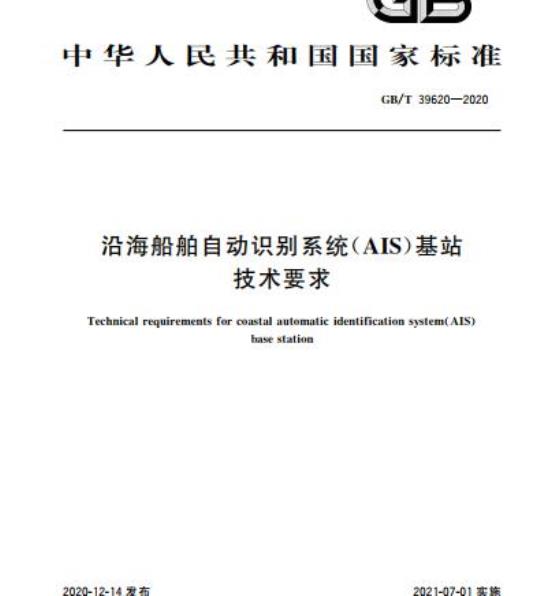

中华人民共和国国家标准
GB/T39620—2020
沿海船舶自动识别系统（AIS）基站技术要求
Technical requirements for coastal automatic identification system(AiSbasestation
2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会
2021-07-01实施
GB/T39620—2020
规范性引用文件
术语和定义、缩略语·
AIS基站组成
AIS基站选址要求
AIS收发设备技术要求
天线和馈线技术要求
供配电设备技术要求
防雷与接地技术要求
机房配套设备技术要求
AIS基站管理技术要求·
参考文献
本标准按照GB/T1.1—2009给出的规则起草本标准由中华人民共和国交通运输部提出并归口。本标准起草单位：交通运输部北海航海保障中心、交通运输部水运科学研究院GB/T39620—2020
本标准主要起草人：郭小飞、聂乾震、邓祝森、李建涛、苗猛、刘铁君、张明睿、姚高乐、孟鑫、耿雄飞，王永利、姚治萱、文捷、颜承志、龚奠。1
1范围
沿海船舶自动识别系统（AIS）基站技术要求
GB/T39620—2020
本标准规定了沿海船舶自动识别系统（AIS)基站组成、AIS基站选址要求、AIS收发设备技术要求、天线和馈线技术要求、供配电设备技术要求、防雷与接地设备技术要求、机房配套设备技术要求，以及AIS基站管理技术要求
本标准适用于中国沿海AIS基站的建设和维护，内河和封闭性水域的AIS基站可参照使用，规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB8702—2014电磁环境控制限值GB/T17478—2004
低压直流电源设备的性能特性
GB50057—2010
GB501742017
GB50311—2016
GB50343—2012
建筑物防雷设计规范
数据中心设计规范
综合布线系统工程设计规范
建筑物电子信息系统防雷技术规范GB50395—2007
视频安防监控系统工程设计规范IEC61162-1：2016海上导航和无线电通信设备和系统数字接口第1部分：单通话器和多受话器(Maritime navigation and radiocommunication equipment and systemsDigital interfacesPartI:Singletalkerand multiplelisteners)IEC62320-1:2015海上导航和无线电通信设备和系统自动识别系统（AIS）第1部分：AIS基站一最低操作和性能要求、测试方法和要求的测试结果[Maritimenavigationandradiocommunicationequipment and systemsAutomatic identification system(AIS)Part l:AIS Base StationsMinimum operational and performance requirements,methods of testing and required test resultsITU-RM.1371-5:2014基于时分多址接人的VHF海事移动频段船舶自动识别系统通用技术规范(Technical characteristics for an automatic identification system using time division multiple accessintheVHFmaritimemobilefrequencyband)术语和定义、缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
自组织时分多址接入self-organizedtimedivisionmultipleaccess种具有避免和解决通信冲突能力的时分多址接人算法［GB/T20068—2017,定义3.1.1]GB/T39620—2020
automatic identification system自动识别系统
在甚高频海上移动频段采用时分多址接人方式自动广播和接收船舶动态、静态等信息以便实现识别、监视和通信的系统
[GB/T20068—2017.定义3.1.2]
automatic identification system base stationAIS基站
能够接收和发射AIS报文，并对甚高频数据链路（VDL)进行管理的设备及其附属设施。2缩略语
下列缩略语适用于本文件。
AIS：自动识别系统（AutomaticIdentificationSystem）FATDMA：固定接人时分多址（FixAccessTime-divisionMultipleAccess）GMSK：高斯最小移频键控（GaussianFilteredMinimumShiftKeying）GNSS：全球卫星导航系统（GlobalNavigationSatelliteSystem）IEC：国际电工委员会（InternationalElectrotechnicalCommission）ITU：国际电信联盟（InternationalTelecommunicationsUnion）MID：海上识别码（MaritimeIdentificationDigits）MMSI：水上移动通信业务识别码（MaritimeMobileServiceIdentify）NRZI：不归零反转码（NoReturnZeroInverted）PER：误包率（PacketErrorRate）PSS：稳态功率（Steady-statePower）UPS：不间断电源（UninterruptiblePowerSupply）VDL：甚高频数据链路（VeryhighfrequencyDataLink）VHF：甚高频（VeryHighFrequency）VTS：船舶交通服务（VesselTrafficService）4：AIS基站组成
AIS基站由AIS收发设备、天线和馈线、供配电设备、防雷与接地、机房配套设备组成。5AIS基站选址要求
AIS基站信号爱盖范围
AIS基站信号覆盖范围按式(1)计算L=2.4(V/H+/h)
式中：
AIS基站信号覆盖范围，单位为海里（nmile）；-基站天线海拔高度，单位为米（m）；H
船舶天线海拔高度，单位为米（m）.在计算AIS基站理论覆盖范围时h取0。（1)
5.2AIS基站选址原则
GB/T39620—2020
5.2.1AIS基站选址应考虑以下因素：AIS基站信号覆盖范围（计算方法见5.1）、实地勘察情况、相邻AIS基站信号覆盖情况及基站附近船舶密度等。5.2.2AIS基站应建在沿岸制高点，基站到信号覆盖水域视距范围内应避开高层建筑和高山等障碍物。
5.2.3AIS基站应具备租用或自建传输链路的条件，应具有稳定、安全、可靠的电源。5.2.4AIS基站宜利用已有基础设施资源（如助航设施、VTS设施、近岸杆塔和近岸高层建筑等）进行建设。
5.2.5AIS基站在161.975MHz和162.025MHz两个AIS工作频点的25kHz带宽内，环境背景噪声应不超过一117dBm。在156.025MHz～162.025MHz频段的其他频点上，环境背景噪声应不超过一37dBm。AIS基站选址初步确定后，应进行电磁环境测试。5.2.6AIS基站电磁辐射公众曝露控制限值应符合GB8702—2014中表1的要求。在基站VHF天线主要辐射方向上，VHF天线与公众生活区域的距离应不小于6m。AIS收发设备技术要求
6.1总则
6.1.1AIS收发设备由发射机、接收机、GNSS模块、接口、供电模块和控制模块组成。6.1.2AIS收发设备的功能和性能应符合IEC62320-1：2015和ITU-R.M.1371-5：2014的要求6.1.3AIS收发设备应按照IEC62320-1:2015要求的测试方法开展测试，且测试结果应符合要求6.1.4，在重要水域或交通不便的AIS基站.宜采用双机热备工作模式。在默认工作模式下，主机发射和接收报文，备机接收报文。主机故障时自动切换为备机发射和接收报文。主机故障修复后应自动恢复为默认工作模式。
6.2功能要求
6.2.1AIS收发设备应具有AIS报文接收和临时存储功能，存储容量应不小于8GB6.2.2AIS收发设备应具有AIS时隙和VDL信道管理功能。6.2.3AIS收发设备应具有基站信息报文、虚拟AIS航标报文、二进制信息报文等ITU-RM.1371-5：2014定义的报文类型发射功能。6.2.4AIS收发设备输出数据的格式应符合IEC61162-1:2016的要求6.3发射机
发射机技术指标见表1.发射机技术指标的测试方法应符合IEC62320-1：2015中9.3的要求。表1发射机技术指标
频率范围
信道间隔
信道1频率
156.025~162.025
GB/T39620—2020
信道2额率
载波频率误差Fe
信道带宽
数据传输速率
训练序列”
发射机稳定时间
数据编码方式
前向纠错
比特扰码
调制方式
发射时间带宽积
接收时间带宽积
调制指数
载波功率。
载波功率误差
时隙调制频谱
发射机输出功率与时间关系
互调衰减
信道切换时间
射频输出阻抗
训练序列以0开始.0和1交替。
表1（续）
-500≤Fe500
未使用
未使用
未使用
时隙调制频谱要求见图1,载波偏移频率Fc为土10kHz时，调制信号功率P应低于一25dBc；载波偏移频率Fc为土25kHz时，调制信号功率P应低于一70dBc，其他载波偏移频率应低于图1中实线表示的调制信号功率发射机相关时间参数的定义和输出功率要求见表2.发射机输出功率和时间关系见图240
发射机稳定时间指发射功率达到终值偏差的20%之内，频率稳定在终值士1.0kHz之内所需的时间。默认载波功率为12.5W，根据实际情况可选1W。信道切换时间指从发射状态到接收状态，或者从接收状态到发射状态所用的时间。4
注：P
调制信号功率，单位为dBc；
载波偏移频率，单位为kHz
图1时隙调制频谱要求
发射机相关时间参数的定义和输出功率要求时间参数
TE（包括一个填充位）
Tr（包括一个填充位）
—1. 5 dB
字节长度
训练序刻
输出功率要求
GB/T39620—2020
发射时隙开始，发射功率在T。之前小于Pss的一50dB发射功率大于Pss的一50dB
发射功率维持在Pss的-3dB～+1.5dB范围内发射功率维持在Pss的-1dB～+1.5dB范围内在T到Te期间.发射功率维持在Pss的+1.5dB/-1dB范围内发射功率降至Pss的一50dB,并始终低于该值下一个发射期间开始
注：训练序列长度为24bit，由0和1交替组成；起始标志长度为8bit，数据格式为01111110数据表示在一个时隙内发射的数据，长度为168bit；CRC为顿校验序列，长度为16bit：结束标志长度为8bit.数据格式为01111110。发射机输出功率和时间关系
GB/T39620—2020
接收机
接收机技术指标见表3，接收机技术指标的测试方法应符合IEC62320-1：2015中9.4的要求。表3
频率范围
信道带宽
数据速率
数据编码方式
调制方式
访间协议
灵敏度
同信道抑制
相邻信道选择
杂散响应抑制
互调抑制
接收机技术指标
156.025~162.025
注：灵敏度、同信道抑制、相邻信道选择、杂散响应抑制、互调抑制、阻塞表示在确保PER不大于20%时的值GNSS模块
GNSS模块技术指标见表4。
定位精度
工作参数
授时误差
接口技术指标见表5。
VHF天线接口
GNSS天线接口
数据接口
DGNSS接口
双机热备接口
GNSS模块技术指标
具有1PPS脉冲输出，接口协议应符合IEC61162-1的要求20
表5接口技术指标
至少1个N型母头接口
至少1个TNC母头接口
至少各一个以太网RJ45接口和RS232DB9公头接口至少1个RS232DB9公头接口
商家自定义
供电模块
GB/T39620—2020
供电模块宜同时具有220V/50Hz交流和一48V直流两个供电模块。交流电压在198V~235V，频率在49.5Hz～50.5Hz，电压总谐波畸变率不大于5%时，或者直流电压在一43.2V～-56.4V.AIS收发设备应能够正常工作。
8控制模块
控制模块对AIS收发设备进行管理和控制，应具有以下功能：a)
数据处理、通信管理和数据暂存转发功能；主机和备机自动切换功能；
运行参数检测和异常报警功能；d)
远程管理功能
天线和馈线技术要求
技术要求
天线和馈线技术指标见表6。
6天线和馈线技术指标
天线类型
VHF天线
GNSS天线
VHF馈线
GNSS馈线
天线增益
频率范围
天线阻抗
极化方式
电压驻波比
天线阻抗
极化待性
电压驻波比
噪声系数
法向轴比
馈线阻抗
馈线损耗
馈线阻抗
定向天线
全向天线
指在发射信号频率为162MHz时的天线增益。指在发射信号频率为162MHz时的馈线损耗。7.1.2天线和馈线在一40℃～+十60℃的环境下应能稳定工作单位
7.1.3天线和馈线应采用屏蔽电缆并可靠接地，馈线应选用低损耗同轴电缆。馈线阻抗应与接收机输人阻抗和发射机输出阻抗匹配。7.1.4
156.025~162.025下载标准就来标准下载网
垂直极化
右旋圆极化
GB/T39620—2020
7.2安装要求
7.2.1天线和馈线的抗风性能应满足当地50年一遇的风荷载要求，在极端情况下应进行防冻和防高温处理。
7.2.2VHF天线和GPS天线应安装在其所在杆塔或建筑物的避雷保护范围内，保护范围应符合GB50057—2010的要求。
7.2.3VHF天线与其他VHF天线的水平距离应在8m以上，或垂直距离应在1.7m以上。7.2.4全向VHF天线距离杆塔可导电部分或其他频段天线的最小间距宜为3.7m：定向VHF天线距离杆塔可导电部分或其他频段天线的最小间距宜为1.85m7.2.5VHF天线应根据拟覆盖区域调整天线方位及倾斜角度。对于双机热备基站，应合理选择天线类型及架设位置。
7.2.6GNSS天线架设应竖直、无遮挡、安全，且GNSS天线与抱杆成45°范围内无遮挡。7.2.7室外布设的VHF馈线和GNSS馈线的接头及连接器应具备防水措施。7.2.8VHF馈线和GNSS馈线电缆应不受切向受力，轴向拉力应符合馈线指标VHF馈线和GNSS馈线电缆的弯曲半径应大于馈线外径的10倍7.2.9
VHF馈线和GNSS馈线电缆应安装浪涌保护器并妥善接地7.2.10
7.2.11根据AIS基站的覆盖范围计算天线高度（计算方法见5.1），根据计算结果确定杆塔高度。8供配电设备技术要求
交流供电设备
8.1.1AIS基站应至少配备一套具有旁路装置的在线式UPS,宜配备通过静态自动切换开关进行控制的两套UPS。
8.1.2UPS后备时间应不少于4h。8.1.3UPS系统的基本容量按式（2)计算：E≥1.2P
式中：
E——不间断电源系统的基本容量，单位为千伏安（kVA)；P——AIS基站、网络设备以及照明等设备的用电负荷，单位为千伏安（kVA）。8.1.4通过UPS输出电压的有效值应为198V～235V，频率应为50Hz士0.5Hz。8.1.5AIS基站可配置发电机组或太阳能供电设备作为备用电源。（2)
8.1.6供配电设备应依据GB50174—2017的要求进行接地保护，并按照GB50343一2012的要求安装雷电浪涌保护设备。
8.2直流供电设备
8.2.1直流供电设备应具有输出过电压保护功能，当直流电源输出电压超过额定值10%时，过压保护系统在0.1s内应自动将负载切出并报警。直流电源对电源进线瞬间高脉冲应有吸收装置。8.2.2直流供电设备应具有输人过电流保护功能，当负载发生短路故障时，应有过流保护装置，并能自动恢复正常工作。
8.2.3直流电源的输出功率、输出电压误差、启动时间、开通（关断)过冲、平均无故障时间等性能指标应满足GB/T174782004的要求
9防雷与接地技术要求
GB/T39620—2020
9.1AIS基站机房防雷系统应符合GB50343—2012对电子信息系统B级雷电防护的要求。对于位于多雷区或强雷区的AIS基站，防雷系统应符合GB50343一2012对电子信息系统A级雷电防护的要求。9.2AIS基站机房内电子设备应满足GB50343一2012中相应雷电防护等级的要求9.3机房内电子设备应做等电位连接，基站设备的金属外壳、机柜、机架、金属管道、金属线槽、屏蔽金属外层等外露可导电部分应接地良好，接触电压应不天于50V。10
机房配套设备技术要求
AIS基站机房宜符合GB50174一2017对C级数据中心的要求。配套保障系统主要包括空气调节系统、消防系统、综合布线、监控与安全防范等，并满足以下要求：空气调节系统：基站设备24h不间断工作，温度应保持在5℃~45℃，湿度应保持在8%~a）
80%.同时露点温度不大于27℃。若达不到上述指标应自动开启空气调节系统，消防系统：AIS基站应设置气体灭火系统，宜设置火灾自动报警系统，消防系统应满足b)
GB50174—2017的要求。
综合布线：综合布线应满足GB50311一2016中的要求。线缆走线应合理，布线不宜过长；信c
号线、控制线、电力线和接地线可布置在地槽内、活动地板下或走线架上；各种线缆交叉跨越次数不宜过多。
监控与安全防范：AIS基站宜设置环境监控、设备监控和安全防范系统，各系统的设计应满足d)
GB50174—2017以及GB50395—2007的要求机房面积：主机房面积应根据GB50174一2017式4.2.2进行计算e)
11AIS基站管理技术要求
11.1MMSI设置
11.1.1MMSI是AIS基站唯一的无线电标识码，AIS基站MMSI编码规则见图3。00MIDXXXX
由AIS基站管理部门自行分配
国家成员识别码
固定值00
图3AIS基站MMSI编码规则
11.1.2中国MID为412、413和414。11.1.3
3X,X,X.X，由AIS基站管理部门进行分配。11.2时隙管理
基站时隙使用率应避免超过50%。2对使用FATDMA方式发射报文所需的保留时隙进行合理规划，避免发生时隙冲突。11.2.2
