标准号： GB/T 4343.2-2020
中文名称：家用电器、电动工具和类似器具的电磁兼容要求 第2部分:抗扰度
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：1351478
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 4343.2-2020.Electromagnetic compatibility requirements for household appliances，electric tools and similar apparatus- Part 2 :Immunity.
1范围
1.1 GB/T 4343.2适用于家用和类似用途电器及类似器具、电玩具以及电动工具的电磁抗扰度。对接至相线和中线的单相器具,额定电压不超过250 V,对其他器具,则不超过480 V。
器具里可装有电动机、电热元件或二者兼有,可包含电气线路或电子线路。它可以由市电、变压器、电池或其他电源供电。
GB/T 4343.2也适用于非家庭使用但有抗扰度要求的器具,如商店、轻工业场所和农场的非专业人员使用.的器具，只要它们包含在GB 4343.1范围内。此外还适用于:
家用和餐饮用的微波炉;
射频能量加热的烹饪灶台和烤箱;
(单个或多个区域)感应炊具;
装有从紫外线到红外线(包括可见光)辐射器的个人护理器具;
为本部分范围内的器具使用或打算使用的电源和电池充电器。
1.2 本部分不适用于:
照明用设备;
专门设计用于重工业的器具;
打算固定安装在建筑物上的电气装置部件(如保险丝、断路器、电缆和开关);
打算在特殊电磁场所中使用的器具,如存在强电磁场(例如广播发射站附近),或电网产生强脉冲的地方(例如发电站内);
广播和电视接收机、音视频设备以及除玩具以外的电子音乐装置;
医疗电气装置;
个人计算机和除玩具以外的类似设备;
无线电发射机;
专门设计用于车辆的器具;
婴儿监护系统。
1范围
1.1 GB/T 4343.2适用于家用和类似用途电器及类似器具、电玩具以及电动工具的电磁抗扰度。对接至相线和中线的单相器具,额定电压不超过250 V,对其他器具,则不超过480 V。
器具里可装有电动机、电热元件或二者兼有,可包含电气线路或电子线路。它可以由市电、变压器、电池或其他电源供电。
GB/T 4343.2也适用于非家庭使用但有抗扰度要求的器具,如商店、轻工业场所和农场的非专业人员使用.的器具，只要它们包含在GB 4343.1范围内。此外还适用于:
家用和餐饮用的微波炉;
射频能量加热的烹饪灶台和烤箱;
(单个或多个区域)感应炊具;
装有从紫外线到红外线(包括可见光)辐射器的个人护理器具;
为本部分范围内的器具使用或打算使用的电源和电池充电器。
1.2 本部分不适用于:
照明用设备;
专门设计用于重工业的器具;
打算固定安装在建筑物上的电气装置部件(如保险丝、断路器、电缆和开关);
打算在特殊电磁场所中使用的器具,如存在强电磁场(例如广播发射站附近),或电网产生强脉冲的地方(例如发电站内);
广播和电视接收机、音视频设备以及除玩具以外的电子音乐装置;
医疗电气装置;
个人计算机和除玩具以外的类似设备;
无线电发射机;
专门设计用于车辆的器具;
婴儿监护系统。

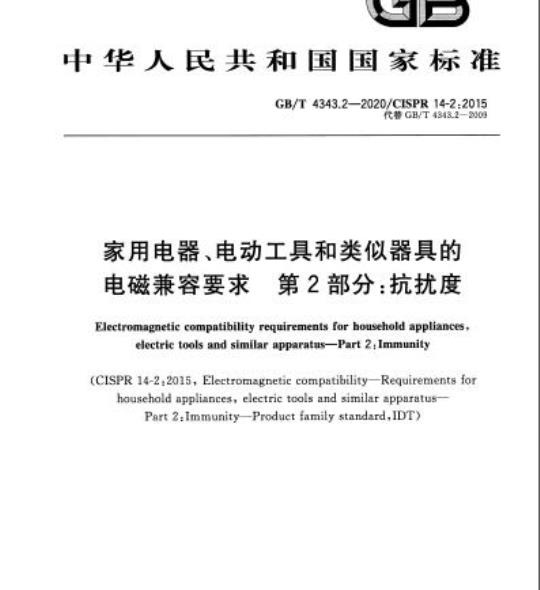

标准图片预览
标准内容
ICS33.100
中华人民共和国国家标准
GB/T 4343.2—2020/CISPR 14-2:2015代替 GB/T 4343,2—2009
家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度
Electromagnetic compatibility requirements for household appliances,electric tools and similar apparatus-Part 2: Immunity(CISPR 14-2:2o15, Electromagnetic compatibilityReguirements forhousechold appliances, electric tools and similar apparatus--Part 2:Immunity-Product family standard,IDT)2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会
2021-07-01实施
规范性引用文件
3术语、定义和缩略语·
器具分类
性能判据
抗扰度试验的适用性
8试验条件
9合格评定
附录A（资料性附录）容许性能降低导则参考文献
端口示例
GB/T4343.2-2020/CISPR14-2:201511
图2用于大型受试设备(例如冰箱)的试验配置的示例，其中电缆离开受试设备所在位置的高度超过地面 1 m 以上
表1外壳端口
表2信号线和控制线端口
表3直流电源输人和输出端口
表4交流电源输人和输出端口
表5信号线和控制线端口
表 6 直流电源输入和输出端口
表？交流电源输和输出端口
表8信号线和控制线端口
表 9直流电源输入和输山端口
交流电源输入和输出端口
表11外壳端口
表12交流电源输入端口
表13交流电源输入端口
表A,1性能降低的举例
-rKacerKAca
GB/T4343.2—2020/CISPR14-2:2015家用电器，电动T具和类似器具的电磁兼容要求分为2个部分：第1部分：发射(GB4343.1)
一第2部分：抗扰度（GB/T4343.2）。本部分为GB/T 4343的第2部分。本部分按照GB/T 1.1—2009给出的规则起草。本部分代替GB/T4343.2-一2009家用电器、电动工具和类似器其的电磁兼容要求第2部分：抗扰度”。与GB/T4343.22009相比，主要技术变化如下：-5.1用于在连接插头和插座上的静电测试“4kV的接触放电应被应用于导电可接触的部分。如电池隔间或插座中的金属触点排除在外。)说明无需对触点进行测试。GB/T 17626.2-2018包括如何处理触点和其他表面上的静电放电(ESD)的详细说明。同时，基研标准GB/T17626.2—2018要求在水平耦合板（HCP)和垂直耦合板（VCP)上放电。—5.3和5.4：根据GB/T17626.6一2017的直流电源端口测试表与通用标推对齐，对于5.3和5.4也是相同的。
----5.3和5.4;对于使用单线电缆和没有其他电缆的 EUT,使用如图 2所示的测试设置。不应使用GB/17626.6一2017附件F中所述的设置，…5.5：GB/T17626.222017作为辐射抗扰度试验的替代方法。—5.6：线到地浪通不适用于没有接地的产品。本部分使用翻译法等同采用CISPR14-2:2015《电磁兼容家用电器、电动工具和类似器具要求第2部分抗扰度产品类标准》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T43652003电工术语电磁兼容LIEC60050(161)：1990,IDT本部分做了下列编辑性修改：
：将标推名称改为家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度》；—增加“参考文献”。
本部分由全国无线电于扰标准化技术委员会(SAC/TC79)提出并归口。本部分起草单位：中国电器科学研究院股份有限公司、上海电动工具研究所（集团)有限公司、合肥华凌股份有限公司、珠海格力电器股份有限公司、大金（中国）投资有限公司、海信（广东）空调有限公司、广东美的制冷设备有限公司、深圳安吉尔饮水产业集团有限公司，威凯检测技术有限公司、广东格兰仕集团有限公司，博西华电器（江苏）有限公司、宁波方太厨具有限公司广东新宝电器股份有限公司，松下万宝美健生活电器广州)有限公司、杭州老板电器股份有限公司、浙江绍兴苏泊尔生活电器有限公司、工业和信息化部电子第五研究所、三菱重工海尔（青岛）空调机有限公、小米通讯技术有限公司、飞利浦(嘉兴)健康科技有限公司、杭州哈尔斯实业有限公司、广东万和热能科技有限公司、安利(中国)日用品有限公司、广东华能达电器有限公司、中国家用电器研究院、渐江月立电器有限公司、杭州德意电器股份有限公司、中国船舶重工集团公司第七二三研究所、广东伊莱特电器有限公司、苏省产品质量监督检验研究院、上海松下微波炉有限公司、云米互联科技（广东）有限公司、中国质量认证中心，宝时得科技（中国)有限公司。
本部分主要起草人：刘国荣、曾博、尹海霞、季涛、肖彪、张建强、鹿红伟、谭华泉、罗滨文、谭森成、江剑、诸永定、赖明宇、陈建秋、杨彬、艾林华、钟惠霞、陈滢欢、周海昕、孟城城、藜俊勇、相金波、郑晓航、iKaceikAca-
GB/T 4343.2—2020/CISPR 14-2:2015李曼卿、翁文武、孙颖楷、钱伟杰、黄华群、李艳、马灯亮、丁建东、朱宜生、吴津宁、郭艳萍、钱雯、陈小平、凌、丁玉才、赖金泉、刘静，
本部分所代替标准的历次版本发布情况为：-GB 4343.2—1999,GB/T 4343.2--2009。rrkaeerkAca-
GB/T 4343.2---2020/CISPR 14-2:2015一的要求，给出了抗扰度的试验要求，参考本部分的目的是对范围内的设备电磁抗扰度建立一个统了基础标准的试验方法，规范了运行条件、性能判据和试验结果的表述-kaeerkAca
1范围
GB/T 4343.2—2020/CISPR 14-2:2015家用电器，电动工具和类似器具的电磁兼容要求第2部分：抗扰度
1.1本部分适用于家用和类似用途电器及类似器具，电玩具以及电动工具的电磁抗扰度。对接至相线和中线的单相器具，额定电压不超过250V，对其他器具，则不超过480V。器具里可装有电动机、电热元件或二者兼有，可包含电气线路或电子线路。它可以由市电、变压器、电池或其他电源供电。
本部分也适用于非家庭使用但有抗扰度要求的器具，如商店、轻工业场所和农场的非专业人员使用的器具，只要它们包含在GB4343.1范周内。此外还适用于：一家用和餐饮用的微波炉；
一射频能量加热的烹饪灶台和烤箱；—（单个或多个区域）感应炊具一一装有从紫外线到红外线（包括可见光)辐射器的个人护理器：一为本部分范围内的器具使用打算使用的电源和电池充电器。1.2本部分不适用于：
照明用设备；
专门设计用于重工业的器具；
-打算固定安装在建筑物上的电气装置部件（如保险丝、断路器、电缆和开关）；打算在特殊电磁场所中使用的器具，如存在强电磁场（例如广播发射站附近），或电网产尘强脉神的地方(例如发电站内）：
一广播和电视接收机、音视频设备以及除玩其以外的电子音乐装置；一医疗电气装置；
一个人计算机和除玩具以外的类似设备：无线电发射机；
：专门设计用于车辆的器其；
婴儿监护系统。
1.3抗扰度要求的频率范围接盖0Hz~400GHz1.4与器具安全有关的电磁现象的影响不包括在本部分的范内，而属丁其他标推，如GB4706系列。对于器具的非正常工作(如以试验为目的而模拟的电路故障运行)，本部分不予以考虑。注：船上或飞机上使用的器具可能需要附加的要求。1.5本部分目的悬规定范围内的器其抗扰度要求，它包括连续的和瞬态的，传导的和辐射的电磁疆扰以及静电放电。
这些规定体现了电磁兼容性抗扰度的基本要求。注：在特殊情说况下，疆扰电平可能超过本部分规楚的试验值。在此场合下，可能需要采取特别的减缓措施。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用木文1
iKacerkAca-
GB/T 4343.2—2020/CISPR 14-2:2015件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GIB 4343.1--2018 家用电器,电动工具和类似器具的电磁兼容要求 第 1 部分 发射(CISPR 14-1 2005+AMD 1.2008+AMD 2:2011,IDTGB/T17626.2—2018电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2：2008IDT)
GB/T17626.3-一2016电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（1EC61000-4-32006+AMD 1:2007+AMD 2:2010,IDT)GB/T17626.42018电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000-4-4：2012,IDT)
GB/T 17626.5.-. 2019
2014,IDT)
试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5：电磁兼容
GB/T17626.6—2017电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度（1EC61000-4-62013,IDT)
GB/T 17626.112008电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验(IEC 61000-4-11:2004,IDT)GB/T17626.22—2017电磁兼容试验和测量技术全电波暗室中的辐射发射和抗扰度測量(IEC 61000-4-22:2010,IDT)
IEC 60050-161电T术语第161部分：电磁兼容（InternationalElectrotechnical Vocabulary(IEV) — Part l6l: Electromagnetic compatibility)3术语、定义和缩略语
3.1术语和定义
IEC60050-161界定的以及下列术语和定义适用于本文件。3.1.1
电磁兼容性electromagnetic compatibility设备或系统在其电磁环境巾能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
端口port
规定器其与外界电磁环境的特接口。注：见图1
外壳端口enclosure port
电磁场辐射或侵入所通过的器县的物理边界。3.1.4
批量生产 series production
连续成批(由相同的产品组成)地制造相同器具的生产过程。3.1.5
F safety extra-low voltage
安全特低电压
通过安全隔离变压器等装置与供电电源隔离开的电路中导线之闽或任何导线与地之间不超过交流50V或无纹波直流120V的电压。
iKacerkAca-
玩具toy
预期供14岁以下儿童玩婴的产品。注1：玩具可以包括电机、发热元件，电子电踏和它们兰者的组合。GB/T 4343.2—2020/CISPR 14-2:2015注2：玩具的供电电压不应超过交流（有效值)或无纹波直流24V，且可由电池或适配器或安全变压器连接到市电电源上进行供电，
注3：玩具用的变压器、转换器和充电器不认为是死具的一部分(参见 CB/T 19212.8)。3.1.7
电玩具 electric toy
至少有一种功能是依靠电能工作的玩具。3.1.8
电池玩具batterytoy
包含或使用一个或多个电池作为唯一电源的玩具。3.1.9
变压器玩具transformertoy
过一个玩其变压器和供电网络相连接，开以此作为唯一电源的玩具。3.1.10
双电源玩具：dualsupplytoy
能同时或交替作为电池玩具和变压器玩具运行的玩具。3.1.11
安全隔离变压器safety isolating transformer用于给器具或电路提供安全特低电压，耳至少用与双重绝缘或加强绝缘等效的绝缘将其输人绕组与输出绕组进行电气隔离的变压器。3,1.12
玩具用安全变压器safetytransformerfortoys专门设计供玩具在不超过24V的安全特低电压下运行的安全隔离变压器注：变压器单元可以分别或同时输出交流或直流电。3.1.13
装配型玩具 constructional kit用于组装成不同玩具的成套电气、电子或机械部件。3.1.14
试验型玩具experimental kit
用于组装成不同组合的成套电气或电子元件，注：试验装置主要其的是还过试验和研究促进知识的获得。它不是用来创造一个玩具或其拖特殊使用的设备。3.1.15
功能型玩具functional toy
额定电压不超过24，由成年人使用的器真或装置的模型玩其。注：额定电压超过24V，打算在成年人的真接监管下由儿童使用和在同样方式下作为器具或装置的模型的产品，被认为是功能型产品。
影像玩具yideotoy
包含一个屏幕和操作机构的玩具，通过操作机构儿童可以与屏幕显示的图片互动。注：所有用于影像玩其的必部件，例如控制盒、游戏杆、键盘、监视器及连接件认为足玩具的一-部分。3
-rKacerkAca-
GB/T 4343.2—2020/CISPR 14-2:20153.1.17
玩具的正常操作normal operation of toys当接至推荐的电源，按照预定的或可预知的方式，同时考虑到儿童的正常行为，进行游戏的条件。3.1.18
时钟频率clock frequency
装置中使用的征何信号的基波频率，集成电路（C)内单独便用的信号除外。注：高频通常由集成电路(IC)外的较低时钟频率通过集成电路(IC)内的锁相环(PI.I.)电路产生。3.2缩略语
下列缩略语适用于本文件。
CDN:耦合去网络(Coupling and Decoupling Network)ESD：静电放电(ElectrostatieDischarge)EUT：受试设备(EquipmentUnderTest)）IR：红外线(光)[Infrared（Light)RF：射频(Radio Frequency)
UV：紫外线(光)[Ultraviolet（Light)4器具分类
4.1本部分覆盖的器具细分为数类。对于每个类别，都制定了具体的要求。4.2I类：无电子控制电路的器具。无电子控制电路的所有器具被认为是I类。由无源元件（如抑制无线电扰的电容或电感、电源变压器、工频整流器和加热元件）组成的电路不应被认为是电子控制电路。
示例：
仅通过电机和机械开关操作的器具;无额外电子控制电路的电池式发光二极管(LED)或白炽灯照明玩具;无电了控制电路的轨道装置：无电子控制电路的加热或冷却器具：无电子控制的工其以及仅包含机电部件（例如关或恒温器）的所有其他装登。
4.3Ⅱ类：带有电子控制电璐的变压器玩具，双电源玩真，由市电供电的电动器具，电动工具、电热器具和类似电器（如紫外线辐射仪、红外线辐射仪和微波炉），其电子控制线路的时钟频率不超过15MHz。注：对于玩具，示例包括教育用电脑，风攀、带有电子控制单元的轨道装置。4.4Ⅲ类：在正常使用情况下，未连接到市电并且没有逆接电缆的设备。该类包括装有可充电电池、太阳能或其他类似直流电源的器具，其可以通过将器具接到市电来进行充电或者运行，但是当该类器具接人市电时，应按Ⅱ类器具进行试验。注：对于具，示例包括音乐软体玩具、有线控制的玩具和电动电子玩具。4.5IV类：本部分范制内的其他所有器具。5试验
5.1静电敬电
静电放电试验（空气放电，直接和间接接触放电，视适用情况）根据基础标准GB/T17626.2—2018和本部分表1中给出的试验信号和试验条件进行，4
iKaeerkAca-
环境现象
静电故电
表 1 外壳端口
试验规定
8kV空气放电
4kV接触效电
GB/T 4343.2—2020/CISPR 14-2:2015试验配置
按 GB/T 17626.2—2018
对每个选取的放电点进行20次放电（10次正极性，10次负极性）。不必对表1以外(（更低)的电压进行试验。
5.2电快速瞬变
电快速瞬变试验根据基研标准GB/T17626.4--2018和本部分表2~～表4中的要求进行，试验是在正、负两个极性上各进行2 min。表2信号线和控制线端口wwW.bzxz.Net
环境现象
共模快速瞬变
试验规
0.5kv(峰值）
5/50 ns T./Td
5 kHz重复频率
仅适用于按制造商功能规范规定的总长度可超过3 的电缆连接的竭Ⅱ。表3直流电頭输入和输出端口
环境现象
共模快逆瞬变
试验规定
0.5kV(峰值）
5/50 ns T./Ta
5 kHz 重复频率
试验配置
按 GB/T 17626.4—2018
试验配
按 CB/T 17626,4—2018
不适用于用来连接到电池或可充电电泄的输入端口，该电池充电时应从器具上拆卸或断开。与交流-点流电源适配器一起使用的具有直流电源输人端口的装登器具应在由制造商规定的交流-直流电源适配器的交流电源输入端上进行测试，或者在没有任何规定的情况下，使用典型的交流-直流电源适配器进行测试。对于打算永久连按的直流输人和输出端口，试仅适用于大于3的的电缆。测试直流电源端口时应使用耦合/去耦网络。表4交流电源输入和输出端口
环境现象
共模快速解变
试验规处
1kV(峰值）
5/50ng T./Ta
5 kHz重复频率
试验配置
按 GB/T 17626.4 2018
对于特低电压的交流输入和输出端 LI ,这个测试仅适用于制造商功能规范规定的总长度可超过 3 m 的电缆连接的端。
测试交流电源端口时应使用合/去耦网络。5
-rKacerKAca
GB/T 4343.2—2020/CISPR 14-2:20 155.3 注入电流(0.15 MHz230 MHz)注人电流试验根据基础标准GB/T 17626.6—2017和本部分表5~表7中的要求进行。对于未连接出其他电缆，只连接出-根电源电缆，并且这根电源电缆离开受试设备所在位置的高度超过地面1 m以上的大型受试设备，应采用以下试验布置：电源线沿着EUT的外壳直接向下延伸到地平面以3.0cm～5.0ctm，然后水平延伸到耦合/去耦网络或耦合钳。
-耦合/去网络或帮合钳应放置在距离受试设备边界不超过30cm的地方。建议距离20cm。以图2为例。
注1：术部分所述大型受试设备应用的典型家用电器是冰箱。试验条件和试验布置,尤其是对 80 MHz～230 MHz的测量，应在试验报告中清楚地加以注明。注 2：施加至 230 MHz 的注人电流测试,无论受试设备(EUT)尺寸如何。将试验信号的未调制载被调到指定的试验值。试验时，载被还需按规定进行调制。表5信号线和控制线端口
环境现象
射频电流
1Hz,80%调幅
试验规定
0.15 MHz--230 MHz
1 V(r.m.s)(未调制)
1500源阻抗
仅适用于按制造商功能规范规定的总长度可超过3m的电缆连接的端口。表6
环境现象
射额电流
1kHz,80%调幅
直流电源输入和输出端口
试验规定
0.15 MHz~230 MHz
1 V(r.m.s)(未调制)
1500源阻抗
不适用于由电池供电，使用时不能接到市电的器具。试验配置
按 GB/T 17626.6—2017
试验配盘
按GB/T17626.6--2017
不适用于用来连接到电池或可充电电池的输入端口，该电池充电时应从器具上拆卸或断开。与交流-直流电源适配器一起便用的具有直流电源输人端口的装置器具应在由制造商规超的交流-宜流电源适配器的交流电源输人端上进行测试，或者在没有任何规定的情况下，使用典型的交流-直流电源适配器进行测试。对于打算永久连接的直流输入和输山端口，试仅适用于大于3 m的电缆。测试直流电源端口时应使用耦合/去耦网络。表7交流电源输入和输出端口
环境现象
射额电流
1kH80%调
武验规定
0.15 MHz--230 MHz
3 V(r.m.s)(未调制)
150Q源阻抗
试验配置
按GB/T17626.6—2017
对于特低电乐的交流电输人和输出端口,这个谢试仅适用于制造商功能规范规定的总长度可超过 3 m的电缆连接的端[F。
rkaeerkca-
测试交流电源端口时应使用耦合/去网络。5.4注入电流(0.15 MHz～~80 MHz)GB/T4343.2—2020/CISPR14-2:2015注人电流试验根据基础标准GB/T17626.6—2017和本部分表8～表10中的要求进行。大型受试设备应按5.3所述的相同方法进行测量，将试验信号的未调制载波调到指定的试验值。试验时，载波还应按规定进行调制。表8信号线和控制线端口
环境现象
射颊电流
1kHz,80%调幅
试验规定
0.15 MHz~80 MHz
1 V(r,m,s)(末调制)
150n源阻抗
仅适用于与按制造商功能规范规定的总长度可超过3m的电缆连接的端口。表9直流电源输入和输出端口
环境现象
射颊电流
1kHz,80%调幅
试验规定
0.15 MHz~80 MHz
1 V(r.m.s)(未调制)
1500源阻抗
不适用于由电池供电、使用时不能接到市电的器具试验配置
按GB/T17626.62017
试验配置
按GB/T17626.6—2017
不适用于用来连接到电池或可充电电池的输人端口，该电池充电时应从器具上拆卸或断开。与交流-直流电源适配器一起使用的具有直流电说输人端口的装臀器具应在由制造商规定的交流-直流电源适配器的交流电源输入端工进行测试，或者在没有任何规定的情况下，使用典型的交流-直流电源适配器进行测试。对于打算永久连接的直流输入和输出端口，测试仅适期于天于3切的电缆。测试直流电源端口时应使用耦合/去耦网络。表10交流电源输入和输出端口
环境现象
射额电流
1kHz,80%调幅
试验规定
0.15 MHz~80 MHz
3 V(r.tm.s)(未调制)
1500源阻抗
试验配置
按GB/T17626.6—2017
对于特低电压的交流电输入和输出端口,这个测试仅适用于制造商功能规范规定的总长度可超过 3 m的电缆连接的端口。
测试交流电源端口时应使用耦合/去网络。5.5射频电磁场(80 MHz~1 000 MHz)射频电磁场试验根据基础标准GB/T17626.3—2016或者GB/T17626.22—2017和本部分表11中的要求进行。
将试验信号的未调制载波调到指定的试验值。试验时，载波还应按规定进行调制。>
rkaeerkca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
