GB/T 51381-2019.Design standard of VSC-HVDC converter station.
1总则
1.0.1 为规范 柔性直流输电换流站设计.使换流站的设计符合国家的有关政策、法规.达到安全可靠、先进适用、经济合理、环境友好的要求,制定本标准。
1.0.2 GB/T 51381适用于土500kV电压等级及以下两端或多端柔性直流输电系统换流站的设计。
1.0.3 柔性直流换流站设计应结合工程特点,采用具备应用条件的新技术、新设备、新材料、新工艺。
1.0.4 柔性直流换流站的设计应满足劳动安全、环境保护、水土保持、消防等要求。满足上述要求所需的设施应与主体工程同步设计。
1.0.5 柔性直流换流站的设计除应符合本标准外。尚应符合国家现行有关标准的规定。
2术语
2.0.1 电压源换流器 voltage-sourced converter( VSC)
一种三相桥式接线的全控型换流器，由集中的直流电容器或换流器各桥臂内的多个分散式直流电容器提供平滑的直流电压。
2.0.2 模块化多电平换流器 modular multi-level converter( MMC)
一种多电平电压源换流器.每个桥臂由若干子模块串联组成。
2.0.3 柔性直流输电 VSC-HVDC transmission
基于电压源换流器的直流输电技术。
2.0.4 两端柔性直流输电系统 two-terminal VSC-HVDC system
由两个柔性直流换流站和连接它们的直流线路组成的柔性直流输电系统。
2.0.5 多端柔性直流输电系统 multi-terminal VSC- HVD system
由多于两个柔性直流换流站和连接它们的直流输电线路组成的柔性直流输电系统。
2.0.6 全接线运行方式 full conncction operation mode
柔性直流输电系统中所有线路及设备都投入运行的运行方式。

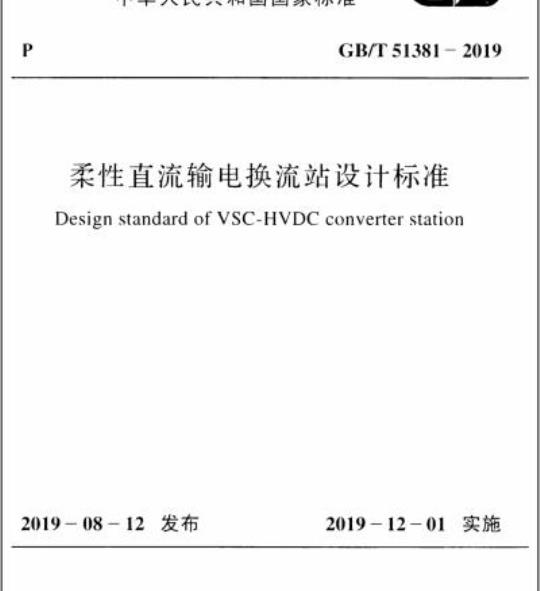

中华人民共和国国家标准
GB/T51381-2019
柔性直流输电换流站设计标准
Design standard of VSC-HVDC converter station2019-08-12 发布
2019-12-01实施
中华人民共和国住房和城乡建设部国家市场监督管理总局
联合发布
中华人民共和国国家标准
柔性直流输电换流站设计标准
Design standard of VSC-HVDC'converter stationGB/T51381-2019
主编部门中国电力企业联合会
批准部门：中华人民共和国住房和城乡建设部施行日期：2019年12月1日
中国计划出版社
2019北京
