本规范适用于工业企业新建扩建和改建的常压固定床发生炉煤气站和煤气管道的设计对扩建和改建的工程应合理地充分利用原有的设备、管道、建筑物和构筑物。本规范不适用于水煤气站和水煤气管道的设计。 GB 50195-1994 发生炉煤气站设计规范 GB50195-1994 标准下载解压密码：www.bzxz.net

工程建设标准全文信息系统

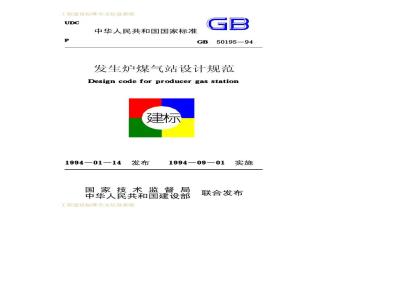

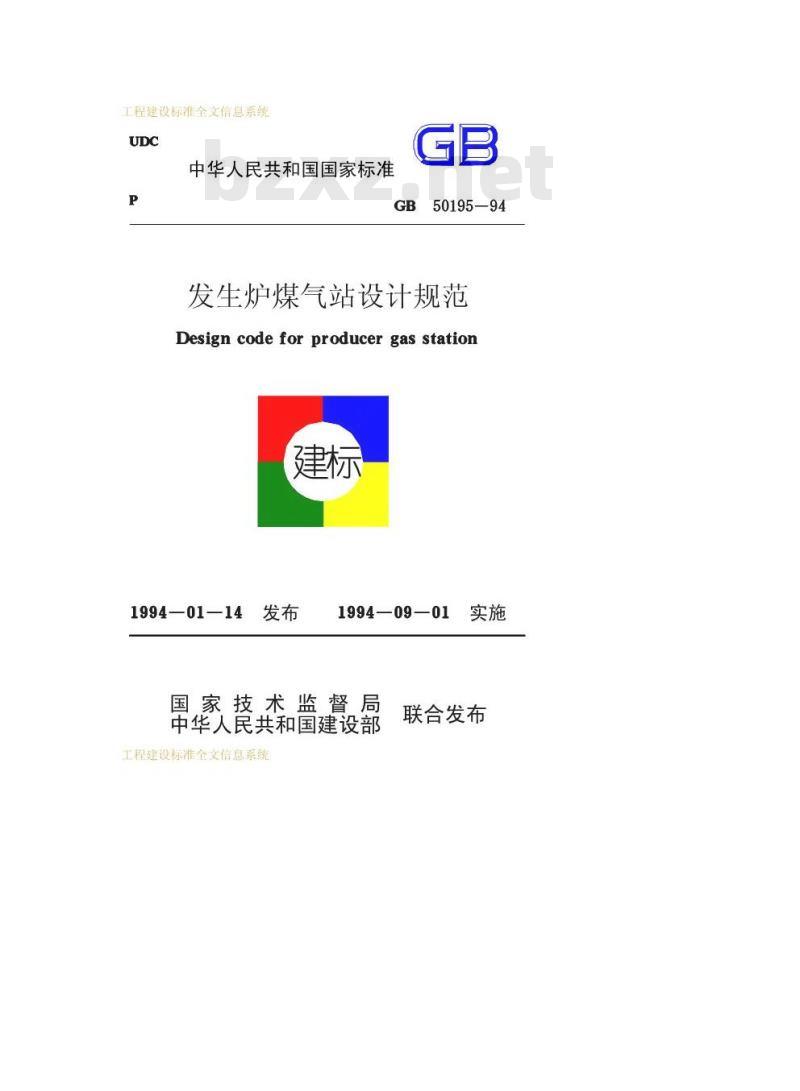

中华人民共和国国家标准
50195-94
发生炉煤气站设计规范
Design code for producer gas station建标
1994—01—14
1994—09—01
国家技术监督局
中华人民共和国建设部
工程建设标准全文信息系统
联合发布
工程建设标准全文信息系统

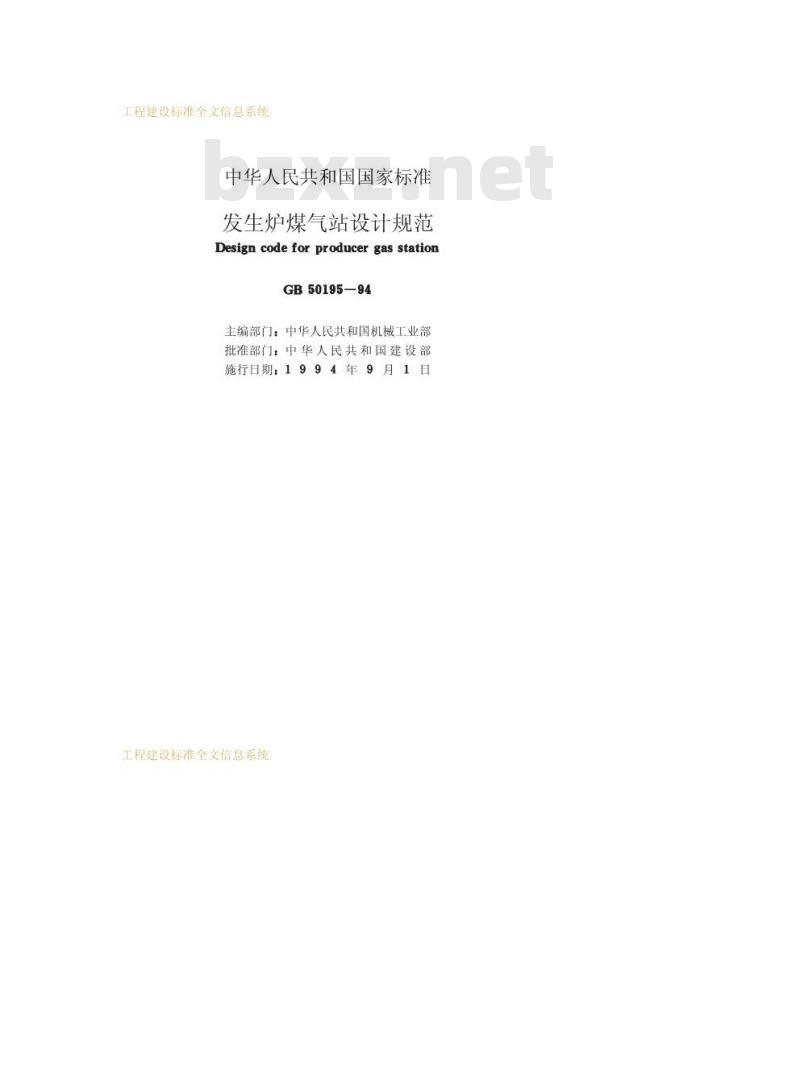

中华人民共和国国家标准
发生炉煤气站设计规范
Design code for producer gas stationGB50195-94
主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年9月1日
工程建设标准全文信息系统
工程建设标准全文信息系统

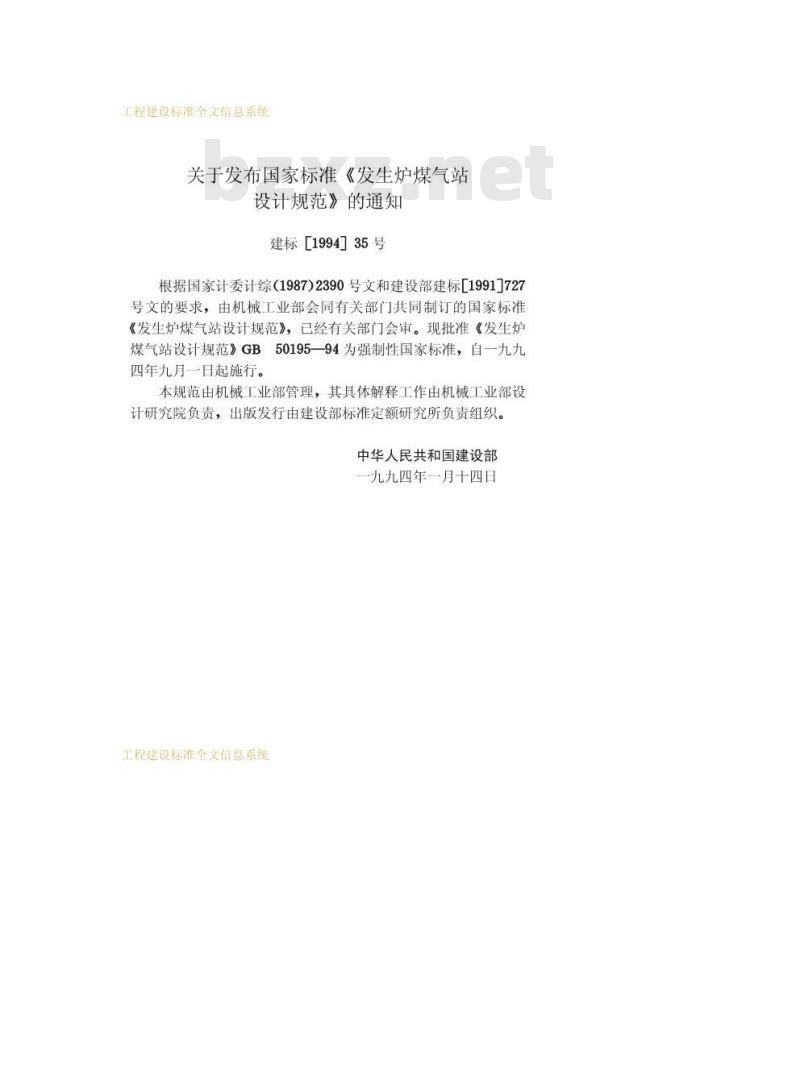

关于发布国家标准《发生炉煤气站设计规范》的通知
建标［1994]35号
根据国家计委计综(1987)2390号文和建设部建标[1991]727号文的要求，由机械工业部会同有关部门共同制订的国家标准《发生炉煤气站设计规范》，已经有关部门会审。现批准《发生炉煤气站设计规范》GB
四年九月一日起施行。
50195—一94为强制性国家标准，自一九九本规范由机械工业部管理，其具体解释工作由机械工业部设计研究院负责，出版发行由建设部标准定额研究所负责组织。中华人民共和国建设部
一九九四年一月十四日
工程建设标准全文信息系统
工程建设标准全文信息系统

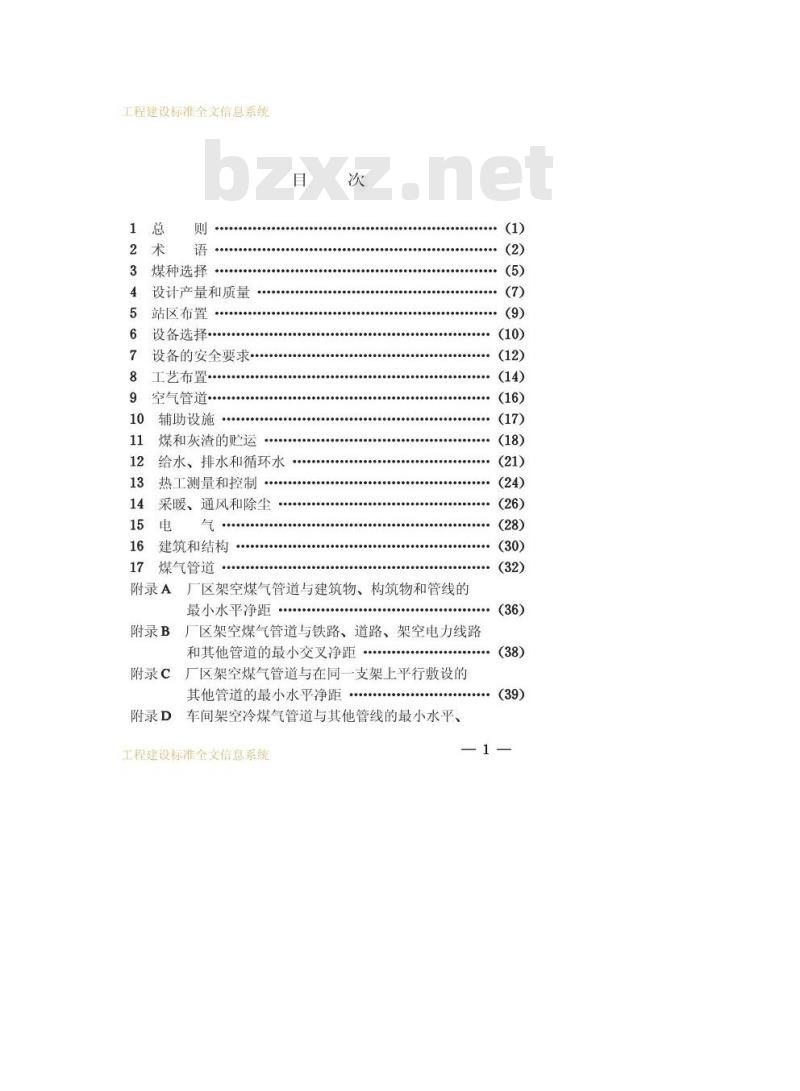

煤种选择
设计产量和质量
站区布置
设备选择·
设备的安全要求
工艺布置·
空气管道
辅助设施
煤和灰渣的贮运
给水、排水和循环水
热工测量和控制
采暖、通风和除尘
建筑和结构
煤气管道
：(12)
：(16)
·(24)
：（28)
···(32)
附录A
厂区架空煤气管道与建筑物、构筑物和管线的最小水平净距
附录B
附录D
.·*(36)
厂区架空煤气管道与铁路、道路、架空电力线路和其他管道的最小交叉净距·
厂区架空煤气管道与在同一支架上平行敷设的其他管道的最小水平净距
·（38)
... (39)
车间架空冷煤气管道与其他管线的最小水平、工程建设标准全文信息系统
工程建设标准全文信息系统

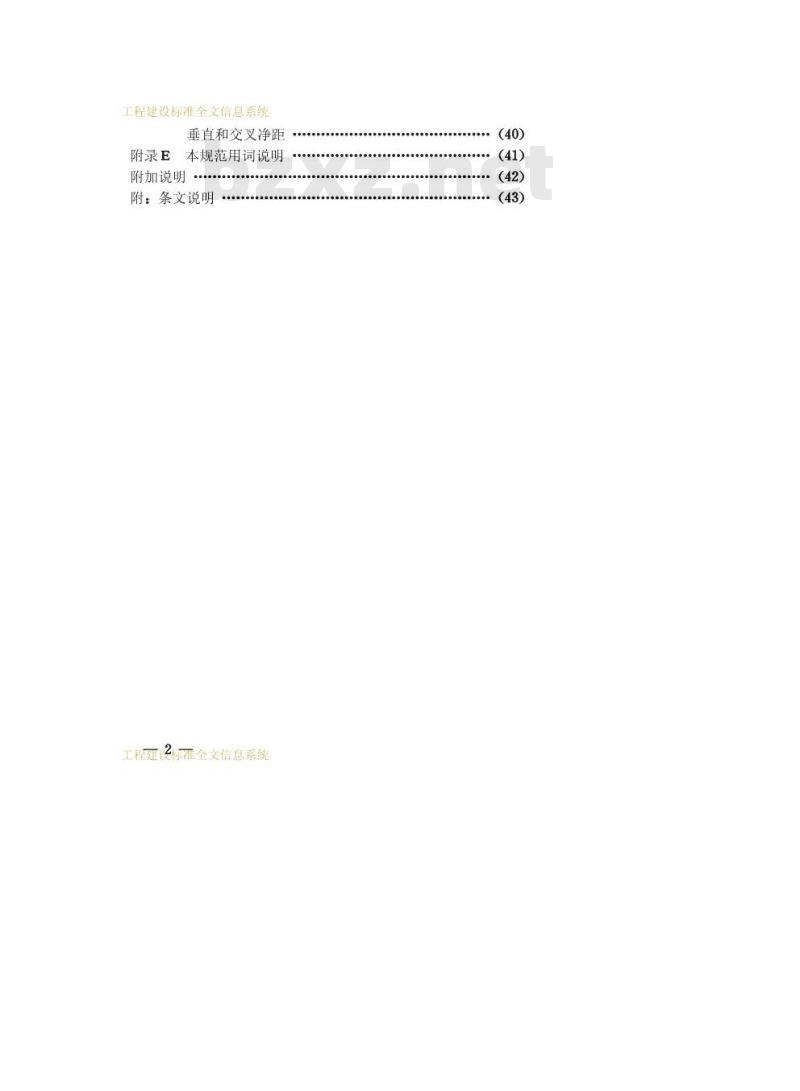

垂直和交叉净距
附录E
本规范用词说明
附加说明…
附：条文说明
工程建设标准全文信息系统
工程建设标准全文信息系统
1总则
1为使发生炉煤气站的设计能保证安全生产，节约能源，保1.0.1
护环境，做到技术先进，经济合理，制定本规范。2本规范适用于工业企业新建、扩建和改建的常压固定床发1.0.2
生炉煤气站和煤气管道的设计。对扩建和改建的工程，应合理地充分利用原有的设备、管道、建筑物和构筑物。本规范不适用于水煤气站和水煤气管道的设计。3发生炉煤气站的环境保护设施，必须与主体工程同时设1.0.3
计，各项有害物质的排放和噪声的危害必须严格控制，并应符合国家现行有关标准的规定。
4发生炉煤气站和煤气管道的设计，除应符合本规范外，尚1.0.4
应符合国家现行有关标准、规范的规定。工程建设标准全文信息系统
工程建设标准全文信息系统
2术语
2.0.1发生炉煤气站producergasstation为生产煤气而设置的主厂房、煤气排送机间、空气鼓风机间、煤和灰渣贮运、循环水系统以及辅助设施等建筑物和构筑物的总称。
overhead bridgefor coal conveyer运煤栈桥
运输煤、焦炭或灰渣的胶带走廊。2.0.3破碎筛分间crasherandsereenroom装有煤或焦炭的破碎设备或筛分设备的房间。2.0.4受煤斗coalreceivinghopper在煤场内或机械化运煤设备前的贮煤斗。2.0.5末煤pulverizedcoal
粒度为0—13mm的煤。
2.o.6机械化运输transportbyconveyer胶带输送机、多斗提升机、刮板机和水力除灰渣等运输方式。
2.0.7半机械化运输transportbysimplemachine单轨电葫芦、单斗提升机、电动牵引小车、有轨手推矿车和简易运煤机械等运输方式。
2.0.8磁选分离设施magneticseparator在运煤系统上装磁选设备、悬吊式磁铁分离器、电磁胶带轮。
小型煤气站smalltypestation
在标准状态下，煤气设计产量小于或等于6000m/h的煤气站。
工程建设标准全文信息系统
工程建设标准全文信息系统
2.0.10中型煤气站
mediumtypegasstation
在标准状态下，煤气设计产量介于6000m/h小型煤气站和50000m/h大型煤气站之间的煤气站。2.0.11大型煤气站largetypegasstation在标准状态下，煤气设计产量大于或等于50000m3/h的煤气站。
一般通道commonpassage
室内操作和检查经常来往通过的地方。2.0.13主要通道
mainpassage
设备安装和检修运输用的室内干道。2.0.14搅捧rotaryrake
搅松煤气发生炉炉内煤层的装置。2.0.15煤气净化设备equipmentforgaspurification竖管、旋风除尘器、电气滤清器、洗涤塔、间接冷却器、除滴器等的总称。
2.0.16电气滤清器
electrostaticprecipitator
湿式电气除尘器、电除焦油器、静电除尘器的总称。2.0.17除滴器waterknockout
去除煤气中的水滴的设备。
2.0.18钟罩阀belltypevalve
煤气发生炉出口放散煤气或烟气的装置。2.0.19止逆阀non-returnvalve
防止煤气发生炉内煤气向空气管内倒流的装置。2.0.20爆破阀explosionvalve
煤气爆炸时阀内膜片破裂泄压后，阀盖由于重锤的作用，自动闭上，能起安全作用的阀。
2.0.21自然吸风装置draftventilationequipment供煤气发生炉压火时自然通风的设备。2.0.22排水器watersealequipment工程建设标准全文信息系统
工程建设标准全文信息系统
排除煤气管道内冷凝水的设备。煤气管伸缩器flexiblesectionofgaspipe2.0.23
煤气管道上热膨胀补偿用的装置。2.0.24盲板blankingplate此内容来自标准下载网
煤气设备或管道的法兰间用于临时隔断的堵板。2.0.25撑铁sideshoring
设在煤气设备或管道的法兰前后，用于装卸盲板、盲板垫圈的支撑。
工程建设标准全文信息系统
工程建设标准全文信息系统
煤种选择
发生炉煤气站（以下简称煤气站）初步设计前应选择和确定气化的煤种，施工图设计前，应取得供煤协议；供煤协议的内容应包括煤种、数量、粒度和技术指标。注：本规范所指的煤种包括焦炭。气化的煤种应根据用户对煤气质量的要求和就地就近供3.0.2
应的原则，经技术经济比较后选择确定。一段煤气发生炉气化用煤的技术指标，应符合现行国家标3.0.3
准《常压固定床煤气发生炉用煤质量标准》的有关规定。3.0.4
规定。
两段煤气发生炉气化煤种的技术指标，宜符合表3.0.4的两段煤气发生炉气化煤种的技术指标项
最大粒度与最小粒度之比
块煤限下率（%）
含研率(%)
干基挥发分V。（%)
干基灰分Aa（%)
干基全硫分S.。（%)
灰熔融性软化温度ST（℃）
热稳定性TS+6（%）
抗碎强度(>25mm）)（%）
罗加指数R.I.
自由膨胀序数F.S.I
工程建设标准全文信息系统
技术指标
20~40,25~5030~60
工程建设标准全文信息系统
3.0.5煤的主要气化指标的采用，应根据选用的煤气发生炉型式、煤种、粒度等因素综合确定。对曾用于气化的煤种，应采用其平均气化强度指标；对未曾用于气化的煤种，应根据其气化试验报告和曾用于煤气发生炉气化的类似煤种的气化指标确定。3.0. 6
初步设计前，应取得采用煤种的气化试验报告。当小型煤气站设计取得上述报告有困难时，应取得该煤种的技术指标。工程建设标全文信息系统
工程建设标准全文信息系统
设计产量和质量
4.0.1煤气站的设计产量，应根据各煤气用户的车间小时最大煤气消耗量之和及车间之间的同时使用系数确定。煤气用户的车间小时最大煤气消耗量，应根据各使用煤气设备的小时最大煤气消耗量之和及各设备之间的同时使用系数确定。4.0.2煤气用户车间之间的同时使用系数和各设备之间的同时使用系数，应根据其同类型企业相应的实际工况进行核算后确定。
在标准状态下，一段发生炉煤气低发热量宜符合下列规1无烟煤系统或焦炭系统不小于5000kJ/m。4.0.3.1
4.0.3.2烟煤系统不小于5650kJ/m。注：在101325Pa（760mm水银柱）的大气压力下，温度0℃时为标准状态。4.0.4在标准状态下，两段发生炉煤气低发热量宜符合下列规定：
1上段煤气不小于6700kJ/m3。
2下段煤气不大于5440kJ/m。
4.0.5冷煤气站的煤气温度，在洗涤塔或间接冷却器后，不宜高于35℃；夏季不应高于45℃。
4.0.6热煤气站以烟煤气化的煤气温度，在使用煤气的设备前，不宜低于350℃。
对小型热煤气站达到此温度有困难时，可适当降低。4.0.7冷煤气站出口煤气中的灰尘和焦油含量，应根据用户要求确定。当用户无要求时，在标准状态下煤气中的灰尘和焦油含量之和宜符合下列规定：
工程建设标准全文信息系统
