GB/T 24928-2020.Symbols for controls,indicators and tell-tale for all-terrain vehicles.
1范围
GB/T 24928规定了全地形车操纵件、指示器及信号装置的图形符号以及光信号装置颜色的要求。
GB/T 24928适用于全地形车(以下简称“车辆”)。
2规范性引用文件
本文件没有规范性引用文件。
3术 语和定义
下列术语和定义适用于本文件。
3.1
操纵件 control
驾驶员用来改变车辆或车辆的某个装置的工作状况或功能的构件。
3.2
指示器 indicator
用物理特性幅度(如:刻度值或数字等)显示车辆及其部件的工作状况的装置。
3.3
信号装置 tell-tale
用光信号和/或音响信号显示车辆和/或其部件的功能状况的指示装置。
4要求
4.1 图形符号及信号装置的位置应保证位于正常操作位置上的驾驶员观察识别。
4.2内燃机式全地形 车如装备了5.1所列的操纵件、指示器及信号装置,其相应的图形符号应予以标示,且应符合5.1的各项规定。
4.3电动全地形车如装备 了5.2 所列的操纵件、指示器及信号装置,其相应的图形符号应予以标示,且应符合5.2的各项规定。
4.4 图形符号及信号装置的位置应置于相应操纵件、指示器及信号装置上或其邻近处，否则在图形符号和相应操纵件、指示器或信号装置之间应用一条短实线以指示其相互关联,以保证正常操作位置上的驾驶员观察识别。
4.5 操纵件及信号装置上的图形符号应与其底色有明显反差,以求醒目。若采用涂(镀)层,应能永久保持，否则应采用模压或刻制制成。
4.6如果图形符号以侧视图表示车辆或车辆部件时,应假定车辆从右往左行驶。

ICS43.020
CCST84

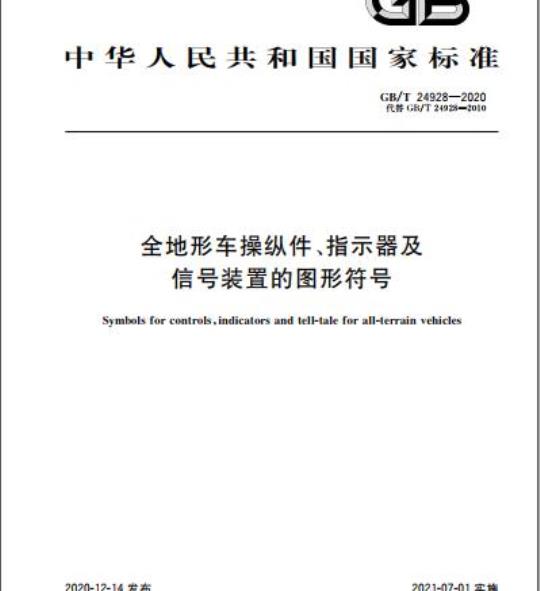

中华人民共和国国家标准
GB/T24928—2020
代替GB/T24928—2010
全地形车操纵件、指示器及
信号装置的图形符号
Symbols for controls,indicators and tell-tale for all-terrain vehicles2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会
2021-07-01实施
GB/T24928—2020
规范性引用文件
术语和定义
图形符号
GB/T24928—2020
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T24928一2010《全地形车操纵件、指示器及信号装置的图形符号》，与GB/T24928—2010相比，主要变化如下：调整原表1和表2中的图形符号，现表1中的图形符号适用于内燃机式全地形车（见2009年版的4.1），表2中的图形符号适用于电动全地形车特有的操纵件指示器和信号装置（见2009年版的4.2）；
—增加5.1.23~5.1.28的图形符号（见5.1）；——删除附录A与参考文献（见2009年版的附录A）。本文件由全国四轮全地形车标准化技术委员会（SAC/TC344)提出并归口。本文件起草单位：上海机动车检测认证技术研究中心有限公司、中国质量认证中心、江苏林海动力机械集团有限公司、金华海关综合技术服务中心、浙江钱江摩托股份有限公司。本文件主要起草人：李文军、高君、戴磊、施军晓、郭东。本文件及其所代替文件的历次版本发布情况为：2010年首次发布为GB/T24928—2010。1
1范围
全地形车操纵件、指示器及
信号装置的图形符号
GB/T24928—2020
本文件规定了全地形车操纵件、指示器及信号装置的图形符号以及光信号装置颜色的要求本文件适用于全地形车（以下简称“车辆”）。2规范性引用文件
本文件没有规范性引用文件。
术语和定义
下列术语和定义适用于本文件。3.1
操纵件control
驾驶员用来改变车辆或车辆的某个装置的工作状况或功能的构件。3.2
指示器indicator
用物理特性幅度（如：刻度值或数字等）显示车辆及其部件的工作状况的装置。3.3
信号装置tell-tale
用光信号和/或音响信号显示车辆和/或其部件的功能状况的指示装置。4要求
4.1图形符号及信号装置的位置应保证位于正常操作位置上的驾驶员观察识别。4.2内燃机式全地形车如装备了5.1所列的操纵件、指示器及信号装置，其相应的图形符号应予以标示，且应符合5.1的各项规定。
4.3电动全地形车如装备了5.2所列的操纵件、指示器及信号装置，其相应的图形符号应予以标示，且应符合5.2的各项规定
4.4图形符号及信号装置的位置应置于相应操纵件、指示器及信号装置上或其邻近处，否则在图形符号和相应操纵件、指示器或信号装置之间应用一条短实线以指示其相互关联，以保证正常操作位置上的驾驶员观察识别。
4.5操纵件及信号装置上的图形符号应与其底色有明显反差，以求醒目。若采用涂（镀）层，应能永久保持，否则应采用模压或刻制制成。4.6如果图形符号以侧视图表示车辆或车辆部件时，应假定车辆从右往左行驶，1
GB/T24928—2020
4.7光信号装置使用颜色要求如下a）红色表示危险：
黄色或琥珀色表示警示；
c）绿色表示安全：
d）蓝色仅用于前照灯远光信号装置颜色。5图形符号
5.1内燃机式全地形车操纵件、指示器及信号装置中标示的图形符号及光信号装置的颜色应符合表1的规定。
内燃机式全地形车操纵件、指示器及信号装置中的图形符号及光信号装置颜色条
图形符号
操纵件
指示器
信号装置
标志意义
前照灯开关
照明开关
（可以和点火
控制件组合）
停车灯
示廊灯
照明总开关
前雾灯
信号装置
图形符号
操纵件
表1（续）
指示器
信号装置
标志意义
后雾灯
GB/T24928—2020
信号装置
转向信号指示器
危险警告
风窗玻璃刮水器
燃油量指示器和警报信号装置
蓄电池充电状况
起动电机
GB/T24928—2020
图形符号
操纵件
表1（续）
指示器
信号装置
标志意义
发动机冷却液温度
制动防抱死系统故障
发动机点火
停机操纵件
（发动机启动
操纵件独立于
钥匙启动装置
时使用）
发动机车载诊断系统或
发动机故障
信号装置
图形符号
操纵件
表1（续）
指示器
信号装置
标志意义
GB/T24928—2020
信号装置
驻车制动装置
发动机润滑油
手动阻风阀（冷起动装置）
放油开关
安全带警告
GB/T24928—2020
图形符号
注：表中符号“表示设有该装置，操纵件
表1（续）
指示器
标志边框内的无色部分或轮廓线之间可涂实b：前后雾灯使用同一个操纵件控制时可用前雾灯的标志信号装置
标志意义
前照灯清洗
（该标志亦用于清洗剂
容器盖上）
前照灯高度调节
四轮驱动模式
后轮驱动模式
前轴差速器锁止wwW.bzxz.Net
轮胎胎压异常
c:允许将左指示器及右指示器箭头分作两个符号，可以同时用5.1.5转向指示器两个箭头代替d该标志仅用于操纵件或红色信号灯上该标志如采用液晶显示的方式，充许其采用闪烁的形式代替信号装置「该标志可以采用大写英文“OFF”代替。。该标志可以采用大写英文ON\代替6
信号装置
GB/T24928—2020
5.2电动全地形车操纵件、指示器及信号装置中标示的图形符号及光信号装置的颜色应符合表2的规定。
表2电动全地形操纵件、指示器及信号装置中的图形符号及光信号装置颜色条
图形符号
注：表中符号“〇”表示设有该装置“系统故障”包括漏电故障
操纵件
指示器
信号装置
标志意义
动力蓄电池充电状态
电动机及控制器过热
充电线连接
运行准备就绪
系统故障
动力蓄电池故障
动力蓄电池切断
信号装置
