1范围
GB/T 24635的本部分给出了用于评估特定任务测量不确定度的仿真技术的信息描述,并规定了基于仿真技术的不确定度评估软件(UES)用于坐标测量机测量时,对制造商和用户的要求。
本部分的附录A给出了检查表:影响量的声明;不确定度评估软件(UES)的要素参见附录B。
此外,本部分还描述了这种仿真软件的测试方法，以及各种测试方法的优缺点,参见附录C。
最后,通过模拟测量坐标测量机.上执行的特定测量任务,并结合测量装置、环境、测量策略和测量对象,描述了各种特定任务的不确定度的测试程序，参见附录D、附录E、附录F和附录G。本部分描述了一般程序,但没有限制技术实现的可能性,包括仿真包的验证和评估指南。
GB/T 24635.4的目的不是定义评估坐标测量机测量精度的新参数。
GB/T 24635.4适用于使用坐标测量机时应用仿真技术评估特定任务的测量不确定度。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 16857.1产 品几何量技术规范(GPS)坐标测量机的验收检测和复检检测第 1部分:词汇(GB/T 16857.1- 2002 ,eqv ISO 10360-1:2000)
JJF 1001-2011 通用计量术语及定义
JJF 1059.1测量不确定度评定与表示
1范围
GB/T 24635的本部分给出了用于评估特定任务测量不确定度的仿真技术的信息描述,并规定了基于仿真技术的不确定度评估软件(UES)用于坐标测量机测量时,对制造商和用户的要求。
本部分的附录A给出了检查表:影响量的声明;不确定度评估软件(UES)的要素参见附录B。
此外,本部分还描述了这种仿真软件的测试方法，以及各种测试方法的优缺点,参见附录C。
最后,通过模拟测量坐标测量机.上执行的特定测量任务,并结合测量装置、环境、测量策略和测量对象,描述了各种特定任务的不确定度的测试程序，参见附录D、附录E、附录F和附录G。本部分描述了一般程序,但没有限制技术实现的可能性,包括仿真包的验证和评估指南。
GB/T 24635.4的目的不是定义评估坐标测量机测量精度的新参数。
GB/T 24635.4适用于使用坐标测量机时应用仿真技术评估特定任务的测量不确定度。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 16857.1产 品几何量技术规范(GPS)坐标测量机的验收检测和复检检测第 1部分:词汇(GB/T 16857.1- 2002 ,eqv ISO 10360-1:2000)
JJF 1001-2011 通用计量术语及定义
JJF 1059.1测量不确定度评定与表示

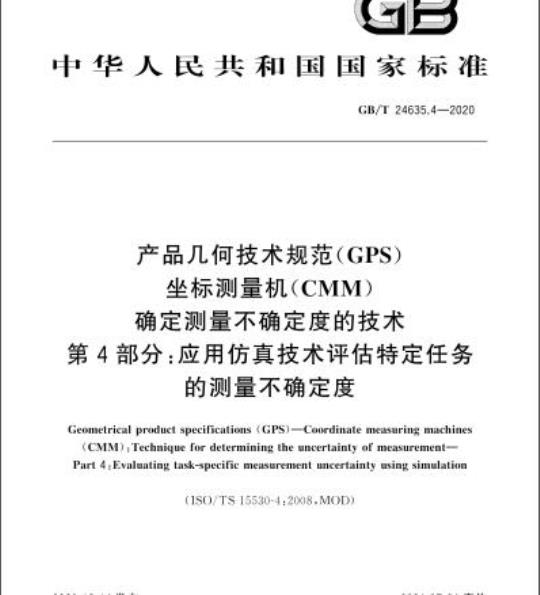

标准图片预览
标准内容
ICS 17.040.10
中华人民共和国国家标准
GB/T24635.4—2020
产品几何技术规范（GPS）
坐标测量机（CMM）
确定测量不确定度的技术
第4部分：应用仿真技术评估特定任务的测量不确定度
Geometrical product specifications (GPS)-Coordinate measuring machines(CMM) :Technique for determining the uncertainty of measurement-Part 4 : Evaluating task-specific measurement uncertainty using simulation(ISO/TS15530-4:2008.M0D)
2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会
2021-07-01实施
规范性引用文件
术语和宗义
缩咯语
关丁不确定度评估软件(LES)的要求说明UES使用范围的现范
5.2UES的输人规范
5.3附加的LES文挡
5.4对GUM标准的衍合性
5,5UES结果的应用
附录A（规范性附录）检查衣：影响量的市明次
附录13（资料性附录）不确定度评估软件（U:ES)的要素附录C（资料性附录）测试不确定度评估软件（UES)的方法附录D（资料性附录）示例：对单个坐标测量机进行实体测试附录E（资料性附录）示例计算机辅助验证和评估附录F（资料性附录）示例：与特定参考结果的比较附录G（资料性附录）描述性实例：长期统计调查附录II（资料性附录）
与GPS矩阵模型的关系
参考文献
GB/T24635.4—2020
GB/T 24635.4—2020
GB/T24635《产品儿何技术规范（GPS）坐标测量机（CMM）确定测量不确定度的技术》分为以下儿个部分：
第1部分：概要和计量特性；
第2部分：应用多次测量策略：
一第3部分：应用已校准工件或标准件；第4部分：应用仿真技术评估特定任务的测量不确定度：第5部分：应用专家的判定。
本部分为GB/T24635的第4部分
本部分按照GB/T1.1—2009给出的规则起草。本部分采用重新起草法修改采用1S0/TS15530-4：2008≤产品几何技术规范（GPS）坐标测量机（C.MM）确定测量不确定度的技术第4部分：应用仿真技术评估特定任务的测量不确定度》。本部分与IS0/TS15530-4：2008的技术性差异及具原因如下：关丁规池性引用文件，不部分做了具有技不性差异的调整，以适应我国的技不条件，调整的情况集市反映在第2竞“规范性引用文件”市，其体调整如下：。用等效采用国际标准的（3/T16857.1代替1S010360-[（见第3章）：·用JJF10012011代替IS0/IEC指南99：2007（见第3章）：·用JJF1059.1代替GUM（见第3章，5.4.5.5）本部分做了下列编辑性修改：
按照GB/T1.1一2009要求，在“范围”-章.增加广\本部分的附录A给出检查表：影响量的声明；不确定度评估软件(UJES)的要素参见附录13。\本部分适用于使用坐标测量机时应用伤真技术评估特定任务的测量不确定度”。本部分山全国产品儿何技术规范标准化技术委员会（SAC/TC240)提出并归口。本部分起草单位：深圳市中图仪器股份有限公司、中国计量科学研究院、山东埋工大学、重庆市计量质量检测研究院、上海市计量测试技术研究院、中机牛产力促进中心、陕西省计量科学研究院、卡尔蔡司（「海)管理有限公司，
本部分主要起草人：工为农、位恒政、李东兴、马俊杰、陈龙、陶磊、张辉、傅云霞、朱悦、费丽娜。GB/T24635.4—2020
GB/T24635的本部分是品儿何技术规范（GPS)的技术规范，被认为是通用的产品儿何技术规范文件（参见GB/T20308）：它影响着标准链条的链环G的尺寸、距离、形状、方向、位置和跳动等使用坐标测量机（CMMs)检查公差，准迹行合格/不合格测试时，根据GB/T18779.1要考总特定任务的测量不确定度，尽管掌握测量不确定度很重要，但到前为止，只有少数过程能够给出特定任务的测量不确定度。
对于微单的测量设备，根据测量不确定度表认指南（JIF1059.1）的建议，可以通过不确定度分量评估这种不确定度。然而，就坐标测量机而言，出丁测量过程的复杂性，经典的不确定度评估方法刘丁大多数测量任务求说是不切实际的。与JJF1059.1致的替代方法可用于评估坐标测量中特定任务的不确定度，考虑到不确定度的影响，G3/T24635的本部分描述了一种通过测量过程的数值仿真米评估不确定度的方法，为了让坐标测量机用户能够轻松给出不确定度的值，坐标测量机供应商和其他第三方公司已经发了不确定度评估软件（UES）。TES是基丁测量过程的计算机辅助数学模型。在这个模型中，复现了出被测量到测量结果输出的测量过程，考虑了过程中重要的影响量。在仿真过程中，这些影响量在其可能的或假定的数估范围内（由概率分布描述)变化.并且使用这些影响量的可能组合米重复仿真测量过程，不确定度取决于最终结果的变化，这一过程符合国际1:有效的测量不确定度表达指南（JJF1059.1)的基本原则。UES的细节常常隐在经编译的计算机代码中，使得用户难以评估所计算的不确定度表达的靠性。B/工24635的不部分为UES供应商和坐标测量机用户提供了淘通和量化LES能力的术语和测试程序GB/T24635的本部分先考虑影响量的声明，声明明确广UES在其不确定度评估中考虑广哪些影响量.以及它们值的范固。例如,某些.ES考患了坐标测量机测量过程中使用多个测针的影响，而刃一些UES则不考虑。
类似地，一些UES考虑了空问温度梯度或温度随时间变化的影响，而另一些则不考息。卢明部分的目的是明确告知坐标测量机用户，UES将在其不确定度评估中考虑哪些影响量及其量值的范围。这使用广能够在做决定时心中有数，购买仪其有部分功能的UES产品，不确定度评定结果中不包含部分坐标测量机测量期间一些影响量的贡献，需要坐标测量机用户白行评估这些未计人的影响量，并H.将它们与由UES评估的结果进行合成，以生成符合JJF1059.1标准的不确定度声明GB/T24635的本部分还给出了四种川能的测试方法，并指出，从实用的角度看，没有任何一种方法是全而的：给出了每种方法的描述，并评论了其优点和缺点，每种方法也包含一个描述性的例子1范围
产品几何技术规范（GPS)
坐标测量机（CMM）
确定测量不确定度的技术
第4部分：应用仿真技术评估特定任务的测量不确定度
GB/T24635.4—2020
GB/T24635的本部分给出厂用于评估特定任务测量不确定度的仿真技术的信息描述，并规定了基丁仿真技术的不确定度评估软件(UES)用丁坐标测量机测量时对制造商和用户的要求本部分的附录A给出了检查表：影响量的声明：不确定度评估软件（1ES）的要素参见附录13此外，本部分还描述广这仿真软件的测试方法，以及各种测试方法的优缺点·参见附录C最后，通过模拟测量坐标测量机上执行的特定测量作务，并结合测量装置、环境、测量策略和测量对象，描述了各种特定任务的不确定度的测战程序，参见附录D、附录E、附录F和附录G。本部分描述厂-般程序，但没有限制技术实现的可能性，包括仿真包的验证和评估指南。本部分的日的不是定义评估坐标测量机测量精度的新参数本部分适用丁使用坐标测量机时应用仿直技术评估特定任务的测量不确定度。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注Ⅱ期的引用文件，仅注Ⅱ期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修收单)适用丁本文件：GB/T【6857.1产品几何量技术规范（GPS）坐标测量机的验收检测和复检检测第1部分：词汇(G3/T 16857.1—2002,cqV1S0 10360-1:2000)TJF1001一2011通用计量术请度定义JJIF1059.1测量不确定度评定与表示3术语和定义
GB/T16857.1.JJF1059.1和JIF10012011界定的术语和定义适用于本文件4缩略语
下列缩咯语适用于本文件。
CVE计算机辅助验证和评估（Compuler-aidedVerilicationandEvaluation）UES不确定度评估软件（UnccrtaintyEvaluating Software）注：没有给出这些缩略语的定义。缩略语及共相关短语在本文件使用时给出。1
GB/T 24635.4—2020
5关于不确定度评估软件（UES)的要求5.1说明UES使用范围的规范
UIES的制造商应明确市明软件的适用范用。应包括下列内容：软件适用的坐标测量机类型；
一适用的坐标测量机配件；
考患的坐标测量机误差；
一考虑的环境条件，包括坐标测量机和工件：适用的探头类型和附件；
包含的相关要素；
允许的几何公差：
涵盖的测量程序和策略：
涵盖的操作员的影响：
影响UES输出测量不确定度的其他因素。特别说明，制造商应采用检查表的形式(见附录A)说明软件考虑了哪些不确定度分量。注1：假设UFS仪考虑这单列出的和附录A中列出的部分影响因素，注2：附录A中的检查表包括上面列出的类别、示例 1:UES 可能考虑影响因素的示例;坐标测量机的儿何偏差
——探测系统的偏差：
一时间和空间温度梯度对1件和坐标测量机的影响。对丁附录A检查表上的每个影响因素，制造商应在使用时应规定有效范用。声明中规定的范用包括们不限于：
允许的零件类型(例如不包括川弯曲的敏金件，圆的最小弧长，最大顶角等）：a)
h）允许的任务类型（例如不包括扫描或形状测量）：允许的温度范围：
允许的时间温度梯度T/d；
允许的空问温度梯度dT/dr：
f）其他许可的坏境条件。
示例2：如果在检查表中市明温度偏离20\，则可以这样定义有效范围：室内温度在15至30范围内·在空间和时间「是稳定的。此范国也可能因收标测量机而异。5.2UES的输入规范
UES制造商成详细说明（或参考适当的文件）需要哪些输入量来表征测量系统以及如何获得这些输人量：
注1：UES用这些量值米表征坐标测量机、环境、操作人员影响等。示例1：UES可能首先要求在某些位置上测量已校推的标准器，中此获得的借息用以表征坐标测量机的部分性能输人软件，
示例2UES表征某些坐标测量机性能的另个例子是，要求输人指定的MPE值示例3：评估操作人员影响的例了包折：标准重复性和复现性研究（即GR&.R）·方差分析（即ANO)VA)和/或来自专家判断（即\B型评估\)。
注2：本规范要求包含所有需要的信息（例如坐标测量机类型）2
3附加的UES文档
GB/T24635.4—2020
以下要求为UES基本特性提供了一定程度的透明度。LES的制造商应提供：描述影响量变化的文件(作为规则,应说明概率分布)：一描述不确定度是如何从仿真样本中导出的文件；捕述模型基本特征的文件
模型的透明度增加了用户对不确定度报告的信心。模型和程序的文档应该足以使用户能够提供符合这一要求的不确定度报告证明。这对于（3/T19000来说尤其重要，因为它要求记录用于评定不确定度的程序文档。
对GUM标准的符合性
制造商应确保不确定度说明符合JJF1059.1，这包括置信水平或包含因了的说明。除了扩展测量不确定度之外，还可给出合成标准不确定度。5UES结果的应用
UES报告的不确定度仪适用于软件（见5.1)的范围。尤其是，在使用UES时.测量不确定度应由UJES评估的不确定度和LES末考虑的、已通过其他适当方式进行评估获得的其他影响量的不确定度组成，这些不确定度应以符合JJF1059.1的方式进行合成。注：不确定度评估软件(LUES)的要索参见附录B。3
GB/T24635.4—2020
附录A
（规范性附录）
检查表：影响量的声明
表A.1有助丁通过主要影响因素识别不确定度评估软件的范用。在GB/T24635.1和GB/T18779.中也包括各种检查表。表A.1列出的坐标测量机类型摘白（13/T16857.！。表A.1
选择描
影响因素
坐标测量机类型<见CB/T16857.1)移动桥式
固定桥式
移动「作台甚薛式
固定工作台总臂式
水平悬臂移动式
移动工作台水平总臂式
固定工作台水平总臂式
L型桥式
龙门式
双上轴式
坐标测量机配件
旋转1作台
坐标测量机误差
刚体误差
静态，非刚体几何误差
动态机器几何误差
零件装载影响
坐标测量机环境条件
温度偏离20℃
使川坐标测量机的温度补偿
空间梯度
随时间的温度变化
算法教件准确性
范围：
范围：
上限：
上限：
附加信息
探测系统配件
多个测针
多个测头
万问探测系统
测针更换系统
测头更换系统
几何公差
基准参考架
表A.1（续）
影响因素
有最大/最小实体要求的方尚
有最大/最小实体要求的位置
工件环境和条件
温遍离20℃（j坐标测量机扣同）温度偏离20文（独立」卒标测量机）使用工件的热补偿
空问热梯度（例如：最高2/m）
给定时问的热变化（例如：最高1℃/小时）清洁度
振动影响
表面粗糙度
表面波纹度
材料纠成(热膨胀系数等)
测量程序和策略
采择策略
GB/T24635.4—2020
附加信息
最人长度：
范围：
上限：
上限：
上限：
上限：
上限：
上限：
GB/T24635.4—2020
探头类型（选择框）：
接触式触发测头
接触式模拟测头
非接触式测头
相关特征（复选框）：
线(特宠)
其他(特定）
表A.1（续）
影响因素
点在1件坐标系中的位置
厂件在机床坐标中的位置和方向法波/异常值剔除
探测速度
探测加速度
操作员影响
操作员的影响（特定）
其他影响
（特）
离散点采样
最小乘
最小区域
离线扫描
范围：Www.bzxZ.net
限制：
最大内接(切）
附加信息
在线扫描
最小外接
