HG/T 2049-2018.Glass-lined equipment-H flange.
1范围
HG/T 2049规定了搪玻璃设备用高颈法兰的型式、基本参数、主要尺寸、要求以及出厂文件、包装、运输和贮存。
HG/T 2049适用于公称压力小于或等于1.0MPa，设计温度高于或等于- 20 C至200 C的搪玻璃设备用高颈法兰。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 699优质碳素结构钢
GB/T 700碳素结 构钢
GB/T 1804一般公差未注公 差的线性和角度尺寸的公差
GB/T 8163输 送流体用无缝钢管
GB 25025搪玻璃设备技术条件
HG/T 2050搪玻璃设备垫片
HG/T 2054搪玻璃设备卡 子
NB/T 47008承压设备用碳素钢和合金钢锻件
NB/T 47013.2承压设备无损检测 第2 部分:射线检测
NB/T 47013.3承压设备无损检测 第3 部分:超声检测
NB/T 47014承压设 备焊接工艺评定
YB/T 4068热轧环件
3型式、基本参数及主要尺寸
3.1搪玻璃设备高颈法兰结构型式见图1,基本参数及主要尺寸见表1.表2和表3。.
4要求
4.1制造 高颈法兰的钢材和焊接材料的化学成分与力学性能应符合GB 25025的要求;采用10、20无缝钢管压制时还应符合GB/T 8163的要求;采用Q235B或Q235C系列材料时还应符合GB/T 700的要求;采用10优质碳素结构钢材料时还应符合GB/T 699的要求;采用10热轧环形件时还应符合
YB/T 4068的要求;采用20碳素钢锻件时还应符合NB/T 47008中II级锻件的要求。
4.2高颈法兰不得有折叠、分层、裂纹及降低法兰强度和连接可靠性的其他缺陷。
4.3除规定外， 加工面未注公差尺寸的精度等级应符合GB/T 1804 规定的m级要求。
4.4高颈法兰的高度 H值允差为土0.5mm。

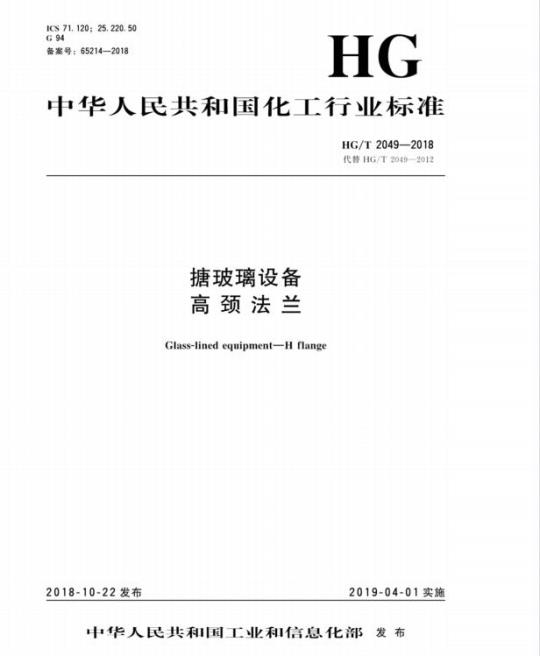

ICS71.12025.220.50
备案号：65214—2018
中华人民共和国化工行业标准
HG/T2049—2018
代替HG/T2049—2012
塘玻璃设备
高颈法兰
Glass-linedequipmentHflange
2018-10-22发布
2019-04-01实施
中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1一2009给出的规则起草。HG/T2049—2018
本标准代替HG/T2049—2012《塘玻璃设备高颈法兰》。与HG/T2049—2012相比，除编辑性修改外主要技术变化如下：
对PN6、DN1900和PN6，DN2000高颈法兰外径尺寸进行了修订（见表2，2012年版的表2)；增加了用钢管压制高颈法兰的要求（见4.1)；取消了15优质碳素结构钢作为高颈法兰用原材料（见2012年版的4.1)；增加了附录A《F型闭式搅拌容器用公称压力PN6高颈法兰主要尺寸》（见附录A）。本标准的型式、参数、结构参照DIN28139-1-1985《塘玻璃容器上的焊接件。用卡子连接的H型主法兰，尺寸》等有关标准，本标准由中国石油和化学工业联合会提出。本标准由全国塘玻璃设备标准化技术委员会（SAC/TC72）归口。本标准起草单位：无锡市华锡容器构件有限公司、淄博启航热能化工设备有限公司、苏州市协力化工设备有限公司、靖江市方大锻造有限公司、天华化工机械及自动化研究设计院有限公司。本标准主要起草人：钱建丰、吉云良、夏学泉、洪杰、苏婷婷、王海平。本标准所代替标准的历次版本发布情况为：HG5-260—1979HG/T20491991:HG/T20492005:HG/T2049—20121
1范围
糖玻璃设备
高颈法兰
HG/T2049—2018
本标准规定了糖玻璃设备用高颈法兰的型式、基本参数、主要尺寸、要求以及出厂文件、包装、运输和贮存。
本标准适用于公称压力小于或等于1.0MPa，设计温度高于或等于一20℃至200℃的糖玻璃设备用高颈法兰。
规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T699
GB/T700
GB/T1804
GB/T8163
GB25025
优质碳素结构钢
碳素结构钢
般公差
未注公差的线性和角度尺寸的公差输送流体用无缝钢管
塘玻璃设备技术条件
HG/T2050
HG/T2054
NB/T47008
塘玻璃设备垫片
塘玻璃设备
承压设备用碳素钢和合金钢缎件NB/T47013.2免费标准bzxz.net
NB/T47013.3
NB/T47014
YB/T4068
承压设备无损检测
承压设备无损检测
第2部分：射线检测
第3部分：超声检测
承压设备焊接工艺评定
热轧环件
基本参数及主要尺寸
型式、
据玻璃设备高颈法兰结构型式见图1，基本参数及主要尺寸见表1、表2和表3。1
HG/T2049—2018
塘玻璃设备高颈法兰结构型式
公称压力PN2.5高颈法兰尺寸表
法兰下端厚度B.应与封头、简体壁厚或冲孔成型后对接处厚度相近，下端厚度，坡口型式和参数由供需双方商定：当B
，的厚度大于表中规定的最小厚度时，6，可以适当减小2
法兰下端厚度Bm
应与封头、
公称压力PN6高颈法兰尺寸表
HG/T2049—2018
简体壁厚或冲孔成型后对接处厚度相近，下端厚度、坡口型式和参数由供需双当B的厚度大于表中规定的最小厚度时，b可以适当减小。方商定：
法兰下端厚度B应与封头、
公称压力PN10高颈法兰尺寸表
简体壁厚或冲孔成型后对接处厚度相近，下端厚度、坡口型式和参数由供需双当Bin
的厚度大于表中规定的最小厚度时，6，可以适当减小。方商定：
HG/T2049—2018
3.2F型闭式揽拌容器用公称压力PN6高颈法兰主要尺寸见附录A。3.3标记及其示例
以符合HG/T2049、公称直径为1200mm、公称压力为0.6MPa、金属材料牌号为10的糖玻璃设备用高颈法兰为例，其标记为：据玻璃设备高颈法兰HG/T2049-1200-PN6-10标记中各要素的含义如下，
公称直径为1200mm；
公称压力为0.6MPa：
10金属材料牌号为10
4要求
4.1制造高颈法兰的钢材和焊接材料的化学成分与力学性能应符合GB25025的要求：采用10、20无缝钢管压制时还应符合GB/T8163的要求：采用Q235B或Q235C系列材料时还应符合GB/T700的要求；采用10优质碳素结构钢材料时还应符合GB/T699的要求；采用10热轧环形件时还应符合YB/T4068的要求：采用20碳素钢锻件时还应符合NB/T47008中Ⅱ级锻件的要求。4.2高颈法兰不得有折叠、分层、裂纹及降低法兰强度和连接可靠性的其他缺陷。4.3除规定外，加工面未注公差尺寸的精度等级应符合GB/T1804规定的m级要求4.4高颈法兰的高度H值允差为士0.5mm。4.5高颈法兰宜采用整体环形件经机加工成型。采用型钢弯制高颈法兰时，应满足下列要求：a)
高颈法兰在弯制对接前均需进行焊接工艺评定，焊接工艺评定按NB/T47014的规定进行，焊接接头应采用全焊透双面对接焊，焊后应做消除应力热处理；焊接接头应进行100%X射线检测或超声波检测，X射线检测应符合NB/T47013.2规定的IⅡI级要求，超声波检测仪应具有记录功能，超声波检测应符合NB/T47013.3规定的I级要求：
高颈法兰焊接接头处应有标记。e）
4.6高颈法兰连接用卡子应符合HG/T2054的要求：高颈法兰连接用垫片应符合HG/T2050的要求，
4.7高颈法兰的待糖表面不允许有明显的划痕和凹坑，其深度不得超过0.5mm。圆弧连接处应圆滑过渡，不得有棱角。
4.8高颈法兰外边缘应有公称直径、公称压力、材料牌号和产品编号的钢印。5出厂文件、包装、运输和贮存
5.1出厂产品应附带产品合格证，合格证至少包括制造单位名称、产品编号、材料的化学成分和力学性能、主要儿何尺寸。采用型钢弯制的高颈法兰还应有无损检测报告和热处理报告。5.2高颈法兰应成组捆扎牢固。
5.3搬动和运输高颈法兰时，应避免碰撞和变形。5.4
4产品应存放在室内，不充许露天存放或堆置，HG/T2049—2018
HG/T2049—2018
附录A
（规范性附录）
F型闭式搅拌容器用公称压力PN6高颈法兰主要尺寸F型闭式搅拌容器用公称压力PN6高颈法兰的主要尺寸见表A.1。表A.1
F型闭式搅拌容器用公称压力PN6高颈法兰主要尺寸表H
法兰下端厚度Bm应与封头冲孔后对接处厚度相近，厚度大于表中规定的最小厚度时。，可以适当减小6
坡口型式和参数由供需双方商定；下端厚度、
当Bmn的
中华人民共和国
化工行业标准
据玻璃设备
高颈法兰
HG/T20492018
出版发行：化学工业出版社
(北京市东城区青年潮南街13号、邮政编码100011)北京科印技术咨询服务公司海淀数码印剧分部880mm×1230mm1/16印张%字数17.0千字2019年3月北京第1版第1次印刷
书号：155025：2606
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//cip.com.cnO
凡购买本书，如有缺损质量间题，本社销售中心负责调换定价：14.00元
版权所有
违者必究
