GB/T 11181-2016
基本信息
标准号： GB/T 11181-2016
中文名称：子午线轮胎用钢帘线
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：16760610
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 11181-2016.Steel cord for radial tyre.
1范围
GB/T 11181规定了子午线轮胎用钢帘线的术语和定义.分类、代号、标记方法、订货内容、尺寸.重量、允许偏差、技术要求、试验方法、检验规则、包装、标志贮存和质量证明书。
GB/T 11181适用于子午线轮胎用的钢帘线(以下简称“钢帘线”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2104钢丝绳包装、标志及质量证明书的一般规定
GB/T 27691钢帘线用 盘条
GB/T 33159钢 帘线试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
单丝 filament
钢帘线中单一的具有黄铜镀层的钢丝。
3.2
外绕丝 wrap
以螺旋形式缠绕在钢帘线.上的一根单丝。
3.3
股 strand
由一组单丝捻制而成,用于后续捻制的单一元件。
3.4
芯 core
作为捻制的轴线使其他元件可缠绕其上的一根或几根单丝或股。
3.5
钢帘线 steel cord
由若干根单丝、或者由芯或股与单丝、或者由股与股捻制而成的各种结构的产品。
3.5.1
开放型钢帘线 open cord
单丝间有周期性的间隙,便于橡胶渗人其中的一种钢帘线。
3.5.2
密集型钢帘线 compact cord
由一组单丝按相同捻向和相同捻距捻制而成,且具有最小横截面积的一种钢帘线。
3.5.3
高伸长型钢帘线 high elongation cord
捻距相对较小,伸长率相对较高的一种钢帘线。
3.5.4
高抗冲击型钢帘线 high impact cord
单丝量周期性弯曲,具有较高伸长率和高抗冲击能力的一种钢帘线。
3.6
捻向 direction of lay
钢帘线中的单丝股的螺旋绕向。当股或钢帘线呈垂直状态时,螺旋绕向与字母S(或Z)中心部分倾斜方向相同则称为“S”捻或左捻(“Z”捻或右捻)。
1范围
GB/T 11181规定了子午线轮胎用钢帘线的术语和定义.分类、代号、标记方法、订货内容、尺寸.重量、允许偏差、技术要求、试验方法、检验规则、包装、标志贮存和质量证明书。
GB/T 11181适用于子午线轮胎用的钢帘线(以下简称“钢帘线”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2104钢丝绳包装、标志及质量证明书的一般规定
GB/T 27691钢帘线用 盘条
GB/T 33159钢 帘线试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
单丝 filament
钢帘线中单一的具有黄铜镀层的钢丝。
3.2
外绕丝 wrap
以螺旋形式缠绕在钢帘线.上的一根单丝。
3.3
股 strand
由一组单丝捻制而成,用于后续捻制的单一元件。
3.4
芯 core
作为捻制的轴线使其他元件可缠绕其上的一根或几根单丝或股。
3.5
钢帘线 steel cord
由若干根单丝、或者由芯或股与单丝、或者由股与股捻制而成的各种结构的产品。
3.5.1
开放型钢帘线 open cord
单丝间有周期性的间隙,便于橡胶渗人其中的一种钢帘线。
3.5.2
密集型钢帘线 compact cord
由一组单丝按相同捻向和相同捻距捻制而成,且具有最小横截面积的一种钢帘线。
3.5.3
高伸长型钢帘线 high elongation cord
捻距相对较小,伸长率相对较高的一种钢帘线。
3.5.4
高抗冲击型钢帘线 high impact cord
单丝量周期性弯曲,具有较高伸长率和高抗冲击能力的一种钢帘线。
3.6
捻向 direction of lay
钢帘线中的单丝股的螺旋绕向。当股或钢帘线呈垂直状态时,螺旋绕向与字母S(或Z)中心部分倾斜方向相同则称为“S”捻或左捻(“Z”捻或右捻)。
标准图片预览
标准内容

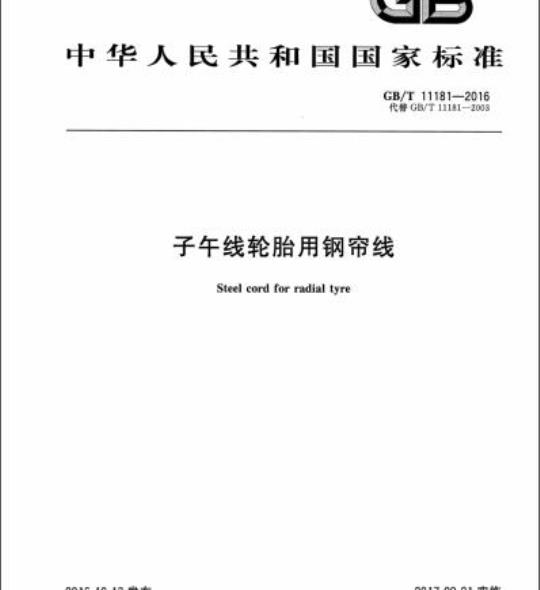

ICS77.140.65
中华人民共和国国家标准
GB/T11181—2016
代替GB/T11181—2003
子午线轮胎用钢帘线
Steelcordforradialtyre
2016-10-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-09-01实施
本标准按照GB/T1.1—2009给出的规则起草。GB/T11181—2016
本标准代替GB/T11181—2003《子午线轮胎用钢帘线》，与GB/T11181—2003对比，主要技术内容变化如下：
一新增了6个术语和定义；
-增加了ST、UT、HI100种结构类型产品类别；-增加了HI结构类型和ST、UT抗拉强度等级；删除规范性附录A、附录B、附录C和资料性附录D。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183)归口。本标准起草单位：江苏兴达钢帘线股份有限公司、鞍钢贝卡尔特轮胎帘线（重庆）有限公司、冶金工业信息标准研究院、三角轮胎股份有限公司、山东胜通钢帘线有限公司。本标准主要起草人：刘锦兰、刘祥、苗为钢、罗奕文、胡自明、张毓斌、蒋日勤、王玲君、任翠英、王培滨、黄涛、汤建忠、曹敏、左宝华。本标准所代替标准的历次版本发布情况为：GB/T11181—1989、GB/T11181—2003。1范围
子午线轮胎用钢帘线
GB/T11181—2016
本标准规定了子午线轮胎用钢帘线的术语和定义、分类、代号、标记方法、订货内容、尺寸、重量、允许偏差、技术要求、试验方法、检验规则、包装、标志、贮存和质量证明书。本标准适用于子午线轮胎用的钢帘线（以下简称“钢帘线”）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2104钢丝绳包装、标志及质量证明书的一般规定GB/T27691钢帘线用盘条
GB/T33159
9钢帘线试验方法
3术语和定义
下列术语和定义适用于本文件。3.1
单丝filament
钢帘线中单一的具有黄铜镀层的钢丝。3.2
外绕丝wrap
以螺旋形式缠绕在钢帘线上的一根单丝。3.3
股strand
由一组单丝捻制而成，用于后续捻制的单一元件。3.4
芯core
作为抢制的轴线使其他元件可缠绕其上的一根或几根单丝或股。3.5
钢帘线steelcord
由若干根单丝、或者由芯或股与单丝、或者由股与股捻制而成的各种结构的产品。3.5.1
线opencord
开放型钢帘线
单丝间有周期性的间隙，便于橡胶渗人其中的一种钢帘线。3.5.2
密集型钢帘线
compactcord
由一组单丝按相同抢向和相同捻距抢制而成，耳具有最小横截面积的一种钢帘线，1
GB/T11181—2016
高伸长型钢帘线highelongationcord捻距相对较小，伸长率相对较高的一种钢帘线。3.5.4
高抗冲击型钢帘线highimpactcord单丝呈周期性弯曲，具有较高伸长率和高抗冲击能力的一种钢帘线。3.6
抢向directionof lay
钢帘线中的单丝、股的螺旋绕向。当股或钢帘线呈垂直状态时，螺旋绕向与字母S（或Z）中心部分倾斜方向相同则称为“S”抢或左捻（\Z\捻或右抢）。3.7
lengthoflay
钢帘线中的股（单丝)或股中的单丝绕其中心线旋转360°的轴向距离。3.8
钢帘线直径
corddiameter
钢帘线横截面外接圆的直径。
线密度lineardensity
单位长度的重量。
破断力breakingforce(breakingload）在规定条件下给试样施加负荷直至破断，试样所能承受的最大拉力。3.11
破断伸长率elongationatbreak(breakingelongation）拉伸试验中，试样断裂时长度增量占初始长度的百分数。3.12
在规定力之间的伸长率elongationbetweendefinedforces试样在两个规定力作用下所引起的长度增量占初始长度的百分数。3.13
残余扭转residual torsion
规定长度的钢帘线，当其一端保持固定，另一端任其自由旋转时，所旋转的圈数。3.14
平直度
straightness
规定长度的钢帘线，在规定的距离内不偏离其中心线的特性。3.15
archeight
钢帘线在规定距离之间的最大拱起高度。3.16
散头flare
切断钢帘线时，其端部散开的长度。3.17
主elasticity
在去除外加的变形力后，钢帘线依靠自身的力量趋于立即恢复原始尺寸和形状的性能。2
弯曲刚度stiffness
在规定条件下产生弯曲变形所需要的力矩。3.19
粘合力adhesionforce
将钢帘线从硫化后的橡胶胶块中垂直抽出所需的力。3.20
覆胶率
appearancerating
钢帘线从硫化后的橡胶胶块中垂直抽出后，其表面的覆胶程度。3.21
焊点weldingpoint
钢帘线两端熔融对接处。
背丝（背股）ridging
一根单丝(或股)与另一根单丝（或股)不规则地重叠在一起的现象。3.23
outshoot
剪断钢帘线时，单丝或芯股轴向窜出的现象。3.24
reveal
钢帘线中芯股局部外翻的现象。3.25
起泡bubble
沿钢帘线轴向间断出现外层丝(或股)隆起鸟笼状的现象。3.26
弹簧圈springloop
钢帘线在无张力状态下，呈弹簧状的现象。3.27
波浪wave
在无外力状态下，沿钢帘线轴向出现波纹状的现象。3.28
硬弯bending
在无外力状态下，沿钢帘线轴向出现曲折的现象。分类、代号和标记方法
分类、代号
钢帘线按其结构类型划分，类别和代号为：普通型钢帘线
开放型钢帘线
密集型钢帘线
高伸长型钢帘线
高抗冲击型钢帘线
无代号
GB/T11181—2016
GB/T11181—2016
钢帘线按抗拉强度等级划分（见图1)，类别和代号为：普通强度钢帘线
高强度钢帘线
超高强度钢帘线
特高强度钢帘线
说明：
单丝公称直径D，单位为毫米（mm）；单丝抗拉强度，单位为兆帕（MPa)；实线表示目标值；
虚线表示公差范围。
注：目标值可由供需双方协商确定。0.3
图1抗拉强度等级
4.2标记
标记内容
钢帘线通常标记有以下内容：
钢帘线结构；
钢帘线类型；
钢帘线抗拉强度；
钢帘线捻距和捻向；
钢帘线镀层类型。下载标准就来标准下载网
4.2.2钢帘线结构的标记方法和规则4.2.2.1
钢帘线结构的标记方法：
UT:4350-2000D
ST:4000-2000D
HT:36502000D
NT:3275-2000D
(NXF)XD+(NXF)XD+(NXF)XD+FXD
其中：
股数；
为单丝数；
单丝公称直径，单位为毫米（mm）。4.2.2.2钢帘线结构的标记规则：按钢帘线的抢制顺序，从最内层逐层向外推移；单丝公称直径小数点后第三位为“0”时，省略不写；各层之间用加号（十）表示：各层之间抢距、抢向相同，用斜杠（/）表示：各层之间抢距、抢向相同且单丝公称直径相同的，也可以直接用单丝总根数乘以单丝公称直径表示；4
GB/T11181—2016
括号是用来划分每一层的，各层由一个以上的元件组成，各层的中心不等于钢帘线的中心；一当N或F=1时，可省掉格式中的N或F，则得到简写的命名。示例：1×3×0.30可简写成3×0.30。如果两层以上的单丝公称直径相同，只需在最后一层标注单丝公称直径，其余各层单丝公称直径可以省略；外绕丝公称直径必须标注。示例：(1×3）×0.175+9×0.175+15×0.175+1×0.15可简写成3+9十15×0.175十0.15。4.2.3钢帘线结构类型的标记
在结构标记后分别标注钢帘线结构类型如OC、CC、HE、HI(见4.1.1)，钢帘线结构标记与结构类型代号之间加一空格。
示例：3×0.30开放型钢帘线标注为3×0.30OC；0.25+18×0.22密集型钢帘线标注为0.25+18×0.22CC；3×7×0.20高伸长钢帘线标注为3×7×0.20HE；5×0.30高抗冲击钢帘线标注为5×0.30HI。钢帘线抗拉强度的标记
在结构标记后先标注钢帘线结构类型，再标注钢帘线抗拉强度等级如NT、HT、ST，UT（见4.1.2），NT可不标注，钢帘线结构类型与抗拉强度等级代号之间加一空格。示例：2X0.30特高强度钢帘线标注为2×0.30UT3×0.30开放型高强度钢帘线标注为3×0.30OCHT0.25+18X×0.22密集型超高强度钢帘线标注为0.25+18X0.22CCST。4.2.5钢帘线距和捻向的标记
4.2.5.1捻距和捻向可随同钢帘线结构一起标明，由里层逐层往外推移。示例：3+9+15×0.175+0.15
5.0/10.0/16.0/3.5
S/S/Z/S
当捻距无穷大时，捻距和捻向分别用“o”和“一”表示。4.2.5.2
示例：2十2×0.25
镀层类型
钢帘线镀层分为普通镀层和低铜镀层。5订货内容
按本标准订货的合同应包括以下内容：a）本标准编号；
b）产品结构、类别；
c）抗拉强度等级；
d）镀层类型；
收线工字轮和长度；
包装方式；
GB/T11181—2016
其他特殊要求。
尺寸、重量及允许偏差
钢帘线直径及其允许偏差应符合表1的规定表1
钢帘线结构
2+1×0.25
2+1×0.28
2+1×0.30
3×0.30OC
2+2×0.25
2+2×0.28
2+2×0.30
2+2×0.32
2+2×0.35
2+2×0.38
2+3×0.30
2+4×0.17
2+4×0.22
(±5%)/
钢帘线的主要结构和性能
（±5%）
最小破断力/N
线密度
（±5%)/
（BS40/BS60)/
钢帘线结构
3+2×0.30
3+2×0.35
3+3×0.35
2+7×0.22
2+7×0.22+0.15
2+7×0.25
2+7×0.28
2+7×0.28+0.15
2+7×0.30
2+7×0.34
2+8×0.30
0.34+6×0.34
0.315+6X0.30
0.365+6×0.35
3×0.15+6×0.27
3X0.175+6X0.30
3X0.175+6X0.32
3×0.20+6×0.35
4+3×0.35
4+6×0.30
4+6×0.35
4+6×0.38
(±5%)/
6.3/12.5/5.0
8.0/16.0/3.5
10.0/18.0
表1（续）
（±5%)/
最小破断力/N
18602040
GB/T11181—2016
线密度
/(BS40/BS60)/
（±5%）)/
GB/T11181—2016
钢帘线结构
3+8×0.22
3+8×0.33
3+8×0.35
12X0.20+0.15CC
12×0.22CC
12×0.22+0.15CC
3X0.20/9X0.175CC
3X0.20/9×0.175+0.15CC
3X0.22/9X0.20CC
3X0.22/9×0.20+0.15CC
3×0.24/9×0.225CC
3X0.24/9×0.225+0.15CC
3×0.24/9×0.225+0.15CC
3+9×0.22+0.15
3+9×0.25
3+9×0.25+0.15
(±5%)/
10.0/18.0
10.0/20.0
10.0/20.0
6.3/12.5/3.5
7.0/14.5/5.0
表1(续）
(±5%)/
最小破断力/N
线密度
±5%)/
（BS40/BS60)/
钢帘线结构
0.20+18X0.175CC
0.22+18X0.20CC
0.25+18X0.22CC
0.22+6+12×0.20
0.25+6×0.22+120.20
0.25+6+12×0.225
0.25+6+12×0.225
3+8+13×0.18+0.15
3+8+13X0.22+0.15
3+9+15×0.175
3+9+15×0.175+0.15
3+9+15×0.22
3+9+15×0.22+0.15
3+9+15×0.22
3+9+15×0.22+0.15
3+9+15×0.225
3+9+15×0.225+0.15
3+9+15×0.245
3+9+15×0.245+0.15
(±5%)/
表1(续）
（±5%)/
5.0/10.0/16.0/3.5s/S/Z/s
6.0/12.0/18.0/3.5S/S/Z/S
5.0/10.0/16.0
5s/s/z/s
5.0/10.0/16.0/3.5
6.3/12.5/18.0
5s/s/z/s
6.3/12.5/18.0/3.5
6.3/12.5/18.0
6.3/12.5/18.0/3.5Z/Z/Z/S
6.3/12.5/18.0
6.3/12.5/18.0/5.0
z/z/z/s
6.3/12.5/18.0
6.3/12.5/18.0/5.0Z/Z/Z/S
最小破断力/N
GB/T11181—2016
线密度
（±5%）/
(g/m）
(BS40/BS60)/
GB/T11181—2016
钢帘线结构
5×0.38HI
3×2×0.35HE
3×4X0.22HE
3×6X0.22HE
3X7X0.175HE
3×7X0.20HE
3×7×0.22HE
4X2X0.25HE
4×2×0.34HE
4X2X0.35HE
4X4X0.20HE
4X4X0.22HE
4X4X0.225HE
(±5%)/
长度及其允许偏差
（±5%)/
表1（续）
最小破断力/N
伸长率
线密度
（±5%)/
(BS40/BS60)/
钢帘线应按表1规定的长度供货。若需方采用BS80工字轮，应在合同中注明，收线长度应按表1规定的2倍长度供货。长度允许偏差应符合表2的规定。表2钢帘线长度及允许偏差
长度范围
≤2000
>2000~8000
捻距和抢向
钢帘线的捻距、捻向及允许偏差应符合表1的规定。6.4
单位重量
允许偏差
钢帘线的单位重量用线密度（g/m)表示，其允许偏差应符合表1的规定。10
单位为米
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
