GB 50514-2020.Technical standard for nonwovens factory.
1总则
1.0.1 为了规范非织造布工厂的工程设计、设备安装、施工验收，达到技术先进、经济合理、安全适用的目的,制定本标准。
1.0.2 GB 50514适用于以化学纤维、天然纤维、无机纤维为主要原料的梳理成网法、气流成网法和以聚合物为原料的纺丝成网法非织造布工厂的新建、扩建和改建的工程设计,非织造布设备工程安装与质量验收。
1.0.3 非织造布工厂 的设计、安装、施工验收应遵守国家基本建设的方针政策和规定,加强环境保护，提高资源、能源利用率,采用清洁生产技术，做到生产过程的资源综合利用。
1.0.4 非织造布工厂 的设计、施工、验收,除应符合本标准外,尚应符合国家现行有关标准的规定。
2术语
2.0.1 非织造布 nonwovens
定向或随机排列的纤维通过摩擦、抱合或黏合或者这些方法的组合而相互结合制成的片状物、纤网或絮垫。所用纤维可以是天然纤维、化学纤维或无机纤维,可以是短纤维、长丝或直接形成的纤维状物。
2.0.2 梳理成网法 carding
又称干法成网法。采用类似传统的短纤维前纺工艺，通过开松、梳理等工序形成纤维网的方法。
2.0.3 气流成网法 air laid
将短纤维送至气流束中，借助压力或真空使气流束中的纤维散开并均匀凝聚在移动的网帘上或转动的滚筒上形成纤维网的方法。
2.0.4 交叉铺网 cross- lapping
与梳理机输网帘运行方向成直角交叉,将梳理纤网以一定角度逐层往复铺放到铺网帘上,形成多层纤网的铺网方法。
2.0.5 纺丝成网法 spinlaying , polymer extruding web forming
又称聚合物挤压成网法。通过熔融纺丝法将初生的聚合物热态长丝或经热风吹断的短纤维直接铺落在输送帘上,形成纤网的方法。

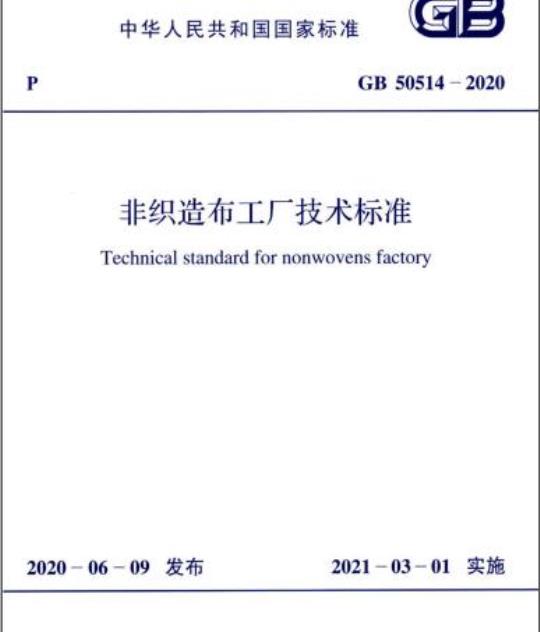

中华人民共和国国家标准
GB50514-2020
非织造布工厂技术标准
Technical standardfornonwovensfactory2020-06-09发布
2021-03-01实施
中华人民共和国住房和城乡建设部国家市场监督管理总局
联合发布
中华人民共和国国家标准
非织造布工厂技术标准
Technical standard for nonwovens factoryGB50514-2020
主编部门：中国纺织工业联合会批准部门：中华人民共和国住房和城乡建设部施行日期：2021年3月1日
2020北京
中华人民共和国住房和城乡建设部公告2020年：第154号
住房和城乡建设部关于发布国家标准《非织造布工厂技术标准》的公告现批准《非织造布工厂技术标准》为国家标准，编号为GB50514-2020.自2021年3月1日起实施。其中，第4.1.3、4.1.4、7.6.3条为强制性条文，必须严格执行。原国家标准《非织造布工厂设计规范》GB50514-2009和《非织造布设备工程安装与质量验收规范》GB/T50904-2013同时废止。本标准在住房和城乡建设部门户网站（mohurd.gov.cn）公开，并由住房和城乡建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部2020年6月9日
本标准根据住房和城乡建设部《关于印发（2017年工程建设标准规范制订、修订及相关工作计划>的通知》（建标2016>248号）的要求，由上海纺织建筑设计研究院有限公司会同有关单位共同编制完成。本标准在修订过程中，编制组进行了广泛深入的调查研究，认真总结了国内外实践经验，吸收了先进技术成果，并在广泛征求意见的基础上，最后经审查定稿。本标准的主要内容是：总则，术语，工艺设计，工艺设备选择和布置，工艺管道设计与选材，辅助生产设施设计，自动控制与仪表设计，电气设计，总平面布置，建筑设计，结构设计，给水排水设计，供暖、通风、空气调节设计，动力设计，仓储，设备安装工程基本规定，梳理成网和气流成网设备安装工程，纺丝成网设备安装工程，固结设备安装工程，后整理设备安装工程，电气设备及控制系统安装，设备的试运转与验收。
本标准修订的主要内容是：
1.合并了《非织造布工厂设计规范》和《非织造布设备工程安装与质量验收规范》，调整了两项规范部分章节结构：2.增加了气流成网非织造布生产设备的选择：3.增加了气流成网法非织造布辅助设备和设施；4.增加了动力章节，包含制冷、供热、压缩空气内容的增加：5.补充了非织造布工厂防火等级的规定；6.更新了非织造布工厂设计以及设备安装过程应用到的术语：7.重新修订梳理成网、纺丝成网以及气流成网非织造布基本生产工艺流程，并对原有工艺进行细化、完善。本标准中以黑体字标志的条文为强制性条文，必须严格执行。1
本标准由住房和城乡建设部负责管理和对强制性条文的解释，由中国纺织工业联合会负责日常管理，由上海纺织建筑设计研究院有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送上海纺织建筑设计研究院有限公司（地址：上海市长寿路130号，邮编：200060，Email：[email protected]）。本标准主编单位：上海纺织建筑设计研究院有限公司本标参编单位：恒天重工股份有限公司江苏蓝天环保集团股份有限公司江苏东方滤袋股份有限公司
东华大学
宏大研究院有限公司
辽宁大建筑设计有限公司
温州朝隆纺织机械股份有限公司中国产业用纺织品行业协会
河北中纺工程设计有限公司
邵阳纺织机械有限责任公司
常熟市伟成非织造成套设备有限公司常熟飞龙无纺机械有限公司
山东省产品质量检验研究院
本标准主要起草人员：金平良
林光华
柳永杰
元国红
黄晨胡敏瑛崔渊文
赫连晓伟
廖用和
胡志弘
陈鹏飞
李昱昊
本标准主要审查人员：靳向煜
陈立东吴昊海波
昊量夫
曹书淳林健张旭东
么士朋李桂梅甄金
杨瑞英
王利民王利君
黄景莹
刘嘉炜
李光刘承彬崔俊巧
陈波胡晓航
李晓红
曹礼亭
盛银凤
