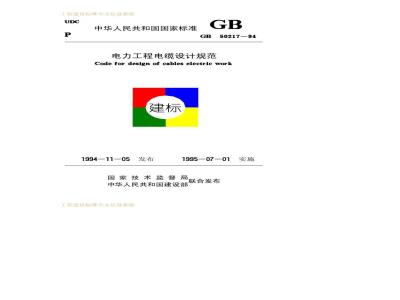

中华人民共和国国家标准
电力工程电缆设计规范
50217—94
Code for design of cables electric work建标
1994—11—05
1995—07—01
国家技术监督局
联合发布
中华人民共和国建设部
工程建设标准全文信息系统
工程建设标准全文信息系统
中华人民共和国国家标准
电力工程电缆设计规范
Code for design of cables of electric workGB50217—94
主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1995年7月1日
工程建设标准全文信息系统
工程建设标准全文信息系统
关于发布国家标准《电力工程
电缆设计规范》的通知
建标【1994）671号
根据国家计委计综【1987】2390号文的要求，由电力工业部主编，会同有关部门共同制订的国家标准《电力工程电缆设计规范》已经有关部门会审。现批准《电力工程电缆设计规范》GB50217-94为强制性国家标准，自一九九五年七月一日起施行。本规范由电力工业部负责管理，其具体解释等工作由西南电力设计院负责，出版发行由建设部标准定额研究所负责组织。中华人民共和国建设部
一九九四年十一月五日
工程建设标准全文信息系统
工程建设标准全文信息系统
电缆型式与截面选择
电缆芯线材质……
电力电缆芯数
电缆绝缘水平.
电缆绝缘类型
电缆外护层类型
+000000000000000000
3.6控制电缆及其金属屏蔽
c0000000006000
电力电缆截面
电缆附件的选择与配置
一般规定
自容式充油电缆的供油系统
电缆敷设·
般规定
敷设方式选择
直埋敷设于地中
敷设于保护管中
敷设于电缆构筑物中
敷设于其他公用设施中
敷设于水下
电缆的支持与固定..
般规定
电缆支架
工程建设标准全文信息系统
...........
（38)
66660660666606606006066
工程建设标准全文信息系统
7电缆防火与阻止延燃…
附录A
常用电力电缆的最高允许温度
附录B
附录c
附录D
附录E
附录F
附录G
10kV及以下常用电力电缆允许持续载流量（建议性基础值)
敷设条件不同时电缆允许持续载流量的校正系数·
按短路热稳定条件计算缆芯允许最小截面的方法
35kV及以下电缆敷设度量时的附加长度…电缆穿管敷设时容许最大管长的计算方法本规范用词说明
附加说明
工程建设标准全文信息系统
工程建设标准全文信息系统
为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护，制订本规范。1.0.2本规范适用于新建、扩建的电力工程中200kV及以下电力电缆和控制电缆的选择与敷设设计。3电力工程的电缆设计，除应遵守本规范外，尚应符合国家1.0.3
现行有关设计规范和标准的规定。工程建设标准全文信息系统
工程建设标准全文信息系统
2术语
2.0.1耐火性(fireresistance)
在特定高温、时间的火焰作用下电缆能维持通电运行的特性。2.0.2难燃性（flameretardance）在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性。
2.0.3于式交联（dry-typecross—linked）使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺之泛称。
2.0.4水树
(watertree)
是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。它异致绝缘特性变坏，造成电缆故障。2.0.5金属塑料复合阻水层（metallic一plasticcompositewaterbarrier)
由铝或铅箔等薄金属层夹于塑料中的复合带沿电缆包围构成的阻水层。
2.0.6热阻（thermalresistance）计算电缆载流量采取热网络分析法、以一维散热过程的热欧姆法则所定义的物理量。
2.0.7回流线（辅助接地线，auxiliatygroundwire）配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。
2.0.8直埋敷设（directburying）电缆敷设入地下壕沟中沿沟底和电缆上覆盖有软土层、且设工程建设标准全文信息系统
工程建设标准全文信息系统
保护板再埋齐地坪的敷设方式。2.0.9电缆沟（cabletrough）
封闭式不通行但盖板可开启的电缆构筑物，且布置与地坪相齐或稍有上下。
2.0.10浅槽(channel)
容纳电缆数量较少未含支架且沟底可不封实的有盖槽式构筑物，可布置齐地坪或地坪上。
2.0.11隧道（tunnel)
容纳电缆数量较多有供安装和巡视方便的通道，且是全封闭性的电缆构筑物。
2.0.12夹层（电缆汇接室，switchcabin）控制室楼层下能容纳众多电缆汇接，便于安装活动的大厅式电缆构筑物。
2.0.13工作井（manhole）
人可出入以安置电缆接头等附属部件或供牵拉电缆作业所需的小室式电缆构筑物。
2.0.14电缆构筑物（cablebuildings）专供敷设电缆或安置附件的电缆沟、浅槽、隧道、夹层、竖井和工并井等构筑物的泛称。
2.0.15挠性固定（slipfixing）使电缆随热胀冷缩可沿固定处轴向角度变化或稍有横移的固定方式。
2.0.16刚性固定（rigidfixing）使电缆不随热胀冷缩发生位移的夹紧固定方式。2.0.17电缆的蛇形敷设（snakingof cable）按定量参数要求使电缆轴向热机械应力减少呈波浪状的敷设方式。
2.0.18普通支架（臂式支架，cantileverbracket）具有悬臂形式用以支承电缆的刚性材料制支架。工程建设标准全文信息系统
工程建设标准全文信息系统
电缆桥架（电缆托架，cabletray）由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支承电缆的刚性结构系统之全称。2.0.20电缆支架（cablebrackets）电缆桥架、普通支架、吊架的总称。2.0.21阻火包（防火枕，fireprotectionpillows）是用于阻火封堵又易作业的膨胀式柔性枕袋状耐火物。工程建较标准全文信息系统
工程建设标准全文信息系统
3电缆型式与截面选择
1电缆芯线材质
1控制电缆应采用铜芯。
用于下列情况的电力电缆，应采用铜芯：（1）电机励磁、重要电源、移动式电气设备等需要保持连接具有高可靠性的回路。
（2）振动剧烈、有爆炸危险或对铝有腐蚀等严酷的工作环境。
（3）耐火电缆。
3.1.3用于下列情况的电力电缆，宜采用铜芯：(1）紧靠高温设备配置。
（2）安全性要求高的重要公共设施中。（3）水下敷设当工作电流较大需增多电缆根数时。3.1.4除限于产品仅有铜芯和本规范第3.1.1~3.1.3条确定宜用铜芯的情况外，电缆缆芯材质应采用铝芯。3.2电力电缆芯数
11kV及其以下电源中性点直接接地时，三相回路的电缆3.2.1
芯数选择应符合下列规定：
3.2.1.1保护线与受电设备的外露可导电部位连接接地的情况：
（1）保护线与中性线合用同一导体时，应采用四芯电缆。（2）保护线与中性线各自独立时，宜用五芯电缆，当满足本规范第5.1.16条的规定的情况下，也可采用四芯电缆与另外的保护线导体组成。
工程建设标准全文信息系统
工程建设标准全文信息系统
受电设备外露可导电部位的接地与电源系统接地各自独立的情况，应采用四芯电缆。3.2.21kV及其以下电源中性点直接接地时，单相回路的电缆芯数选择应符合下列规定：
3.2.2.1保护线与受电设备的外露可导电部位连接接地的情况：
（1）保护线与中性线合用同一导体时，应采用两芯电缆。（2）保护线与中性线各自独立时，宜采用三芯电缆：在满足本规范第5.1.16条规定的情况下，也可采用两芯电缆与另外的保护线导体组成。
2受电设备外露可导电部位的接地与电源系统接地各3.2.2.2
自独立的情况，应采用两芯电缆。3.2.3工作电流较大的回路或水下敷设时，当技术经济比较合理，可采用单芯电缆。
3.2.4除本规范第3.2.1条、3.2.2条、3.2.3条的规定情况外，交流供电回路宜用三芯电缆。
3.2.5直流供电回路，宜采用两芯电缆；当需要时可采用单芯电缆。
3.3电缆绝缘水平
3.3.1交流系统中电力电缆缆芯的相间额定电压，不得低于使用回路的工作线电压。
3.3.2交流系统中电力电缆缆芯与绝缘屏蔽或金属套之间额定电压的选择，应符合下列规定：（1）中性点直接接地或经低阻抗接地的系统当接地保护动作不超过1min切除故障时，应按100%的使用回路工作相电压。（2）对于（12）项外的供电系统，不宜低于133%的使用回路工作相电压，在单相接地故障可能持续以上，或发电机回路等安全性要求较高的情况，宜采取173%的使用回路工作相电压。工程建6标准全文信息系统
工程建设标准全文信息系统
交流系统中电缆的冲击耐压水平，应满足系统绝缘配合要求。
直流输电用电力电缆绝缘水平，应计及负荷变化因素、满足内部过电压的要求。
3.3.5控制电缆额定电压的选择，应不低于该回路工作电压、满足可能经受的暂态和工频过电压作用要求。且宜符合下列规定：
（1）沿较长高压电缆并行敷设的控制电缆（导引电缆），选用相适合的额定电压。
（2）在220kV及以上高压配电装置敷设的控制电缆，宜选用600/1000V，或在有良好屏蔽时可选用450/750V。（3）除（1）、（2）项情况外，一般宜选用450/750V；当外部电气干扰影响很小时，可选用较低的额定电压。3.4电缆绝缘类型
3.4.1油浸纸绝缘电缆的选择，应符合下列规定：（1）当电缆线路最高与最低点之间的高差，未超过粘性油浸纸绝缘电缆允许高差时（表3.4.1)，宜采用粘性油浸纸绝缘电缆。下载标准就来标准下载网
(2）除（1）项外，应采用不滴流油浸纸绝缘电缆。粘性油浸纸绝缘电缆的充许高差额定电压
有铠装
无铠装
工程建设标准全文信息系统
电缆线路的特征
允许高差
