GB/T 39559.1-2020
基本信息
标准号： GB/T 39559.1-2020
中文名称：城市轨道交通设施运营监测技术规范第1部分:总则
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：327598
相关标签： 城市 轨道交通 设施 运营 监测技术 规范 总则
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 39559.1-2020.Specifications for operational monitoring of urban rail transit facilities-Part 1 :General.
1范围
GB/T 39559的本部分规定了城市轨道交通设施运营监测技术的基本要求、检查、监测和状态评价的要求及方法。
GB/T 39559.1适用于城市轨道交通设施运营检查、监测与状态评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文.件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 30012城市轨道 交通运营管理规范
GB/T 39559.2-2020城市轨道交通设施运营监测技术规范第2 部分:桥梁
GB/T 39559.3-2020城市轨道交通设施运营监测技术规范第3 部分:隧道
GB/T 39559.4-2020城市轨道交通设施运营监测技术规范第 4部分:轨道和路基
3术语和定义
GB/T 30012界定的以及下列术语和定义适用于本文件。
3.1
检查 inspection
为掌握城市轨道交通设施的技术状况,采用目测、简单工具以及专业仪器、设备对设施进行查看、量测等行为。
3.2
日常检查 routine inspection
按照规定频次,以目测为主并辅以简单工具,对城市轨道交通设施进行的经常性外观查看和简单量测的工作。
3.3
定期检查 regular inspection
按照既定频次,采用专业仪器、设备,对城市轨道交通设施进行的全面查看和量测工作。
3.4
专项检查 special inspection
针对技术状况较差或特殊情形的城市轨道交通设施,采用专业仪器、设备,对设施进行针对性的详细查看和量测工作。
3.5
监测 monitoring
为掌握城市轨道交通设施的安全状态,采用专业仪器、设备或自动化的信息处理与决策系统,对城市轨道交通设施重要技术参数进行长期、周期性量测的行为。
1范围
GB/T 39559的本部分规定了城市轨道交通设施运营监测技术的基本要求、检查、监测和状态评价的要求及方法。
GB/T 39559.1适用于城市轨道交通设施运营检查、监测与状态评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文.件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 30012城市轨道 交通运营管理规范
GB/T 39559.2-2020城市轨道交通设施运营监测技术规范第2 部分:桥梁
GB/T 39559.3-2020城市轨道交通设施运营监测技术规范第3 部分:隧道
GB/T 39559.4-2020城市轨道交通设施运营监测技术规范第 4部分:轨道和路基
3术语和定义
GB/T 30012界定的以及下列术语和定义适用于本文件。
3.1
检查 inspection
为掌握城市轨道交通设施的技术状况,采用目测、简单工具以及专业仪器、设备对设施进行查看、量测等行为。
3.2
日常检查 routine inspection
按照规定频次,以目测为主并辅以简单工具,对城市轨道交通设施进行的经常性外观查看和简单量测的工作。
3.3
定期检查 regular inspection
按照既定频次,采用专业仪器、设备,对城市轨道交通设施进行的全面查看和量测工作。
3.4
专项检查 special inspection
针对技术状况较差或特殊情形的城市轨道交通设施,采用专业仪器、设备,对设施进行针对性的详细查看和量测工作。
3.5
监测 monitoring
为掌握城市轨道交通设施的安全状态,采用专业仪器、设备或自动化的信息处理与决策系统,对城市轨道交通设施重要技术参数进行长期、周期性量测的行为。
标准图片预览
标准内容

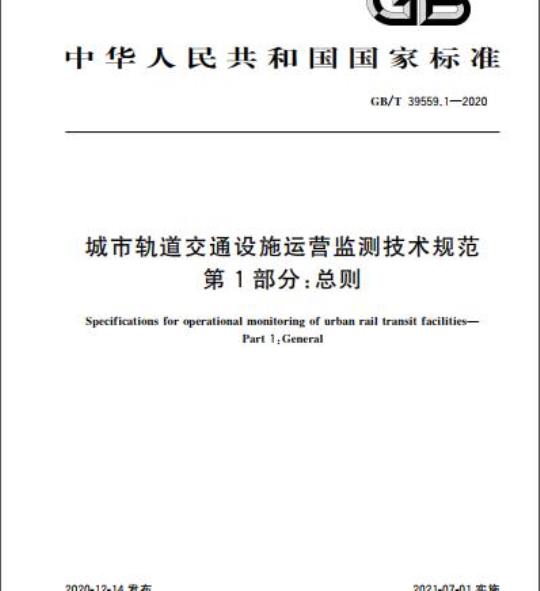

ICS03.220.30
中华人民共和国国家标准
GB/T39559.1—2020
城市轨道交通设施运营监测技术规范第1部分：总则
Specifications for operational monitoring of urban rail transit facilities-Part1:General
2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会
2021-07-01实施
规范性引用文件
术语和定义
基本要求
状态评价
参考文献·
GB/T39559.1—2020
GB/T39559《城市轨道交通设施运营监测技术规范》分为四个部分：第1部分：总则；
—第2部分：桥梁；
—第3部分：隧道；
第4部分：轨道和路基。
本部分为GB/T39559的第1部分
本部分按照GB/T1.1—2009给出的规则起草。本部分由中华人民共和国交通运输部提出。本部分由全国城市客运标准化技术委员会（SAC/TC529）归口。GB/T39559.1-—2020
本部分起草单位：重庆市轨道交通（集团）有限公司、交通运输部科学研究院、重庆交通大学、西南交通大学、中国铁道科学研究院集团有限公司、招商局重庆交通科研设计院有限公司、北京城建勘测设计研究院有限责任公司、林同国际工程咨询（中国）有限公司、重庆市勘测院、深圳高速工程顾问有限公司、重庆市轨道交通设计研究院有限责任公司、苏交科集团股份有限公司、北京市地铁运营有限公司、天津市地下铁道运营有限公司、北京交通大学。本部分主要起草人：王峙、周新六、马虎、吴新安、林莉、秦清华、张雁珍、冯旭杰、周建庭、杨永清、张勇、高芒芒、张建全、邱凌、项丽琳、黄福伟、高爱林、刘安双、滕德贵、周成涛、李俊淞、潘正华、蔡佩宏、单爱成、陈晓虎、黎小刚、蒲黔辉、李晓斌、余取、赵晓波、石永燕、刘传新、李明、宋杰、经纬、宋传龙、刘仍奎、韩丛。
1范围
城市轨道交通设施运营监测技术规范第1部分：总则
GB/T39559.1—2020
GB/T39559的本部分规定了城市轨道交通设施运营监测技术的基本要求、检查、监测和状态评价的要求及方法
本部分适用于城市轨道交通设施运营检查、监测与状态评价。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T30012城市轨道交通运营管理规范GB/T39559.2—2020城市轨道交通设施运营监测技术规范第2部分：桥梁GB/T39559.3一2020城市轨道交通设施运营监测技术规范第3部分：隧道GB/T39559.4—2020城市轨道交通设施运营监测技术规范第4部分：轨道和路基3术语和定义
GB/T30012界定的以及下列术语和定义适用于本文件。3.1
检查inspection
为掌握城市轨道交通设施的技术状况，采用目测、简单工具以及专业仪器、设备对设施进行查看、量测等行为。
Froutineinspectio
日常检查
按照规定频次，以目测为主并辅以简单工具，对城市轨道交通设施进行的经常性外观查看和简单量测的工作。
定期检查regularinspection
按照既定频次，采用专业仪器、设备，对城市轨道交通设施进行的全面查看和量测工作3.4
专项检查specialinspection
针对技术状况较差或特殊情形的城市轨道交通设施，采用专业仪器、设备，对设施进行针对性的详细查看和量测工作。
监测monitoring
为掌握城市轨道交通设施的安全状态，采用专业仪器、设备或自动化的信息处理与决策系统，对城市轨道交通设施重要技术参数进行长期、周期性量测的行为。GB/T39559.1—2020
状态评价conditionassessment
基于城市轨道交通设施运营检查与监测数据和信息，对病害情况、安全状态等进行的评价工作。4基本要求
4.1运营检查与监测使用的仪器、设备应具有有效的检定或校准证书，精度应满足监测项目要求4.2运营检查和监测的记录表、形成的报告以及状态评价报告等设施养护维修的技术资料应归入设施技术档案，技术档案宜采用数字化管理。5检查
5.1城市轨道交通设施的运营检查包括日常检查、定期检查和专项检查。5.2投入运营的城市轨道交通桥梁、隧道、轨道和路基等设施应进行日常检查和定期检查，桥梁日常检查、定期检查的频次及内容应分别符合GB/T39559.2一2020中5.1.1、5.1.2、5.2.1、5.2.3的要求，隧道日常检查、定期检查的频次及内容应分别符合GB/T39559.3—2020中5.1.1、5.1.2、5.2.1、5.2.3的要求，轨道日常检查、定期检查的频次及内容应分别符合GB/T39559.4一2020中5.1.1.3、5.1.1.4、5.1.2.3的要求路基日常检查、定期检查的频次及内容应分别符合GB/T39559.4—2020中6.1.1.2、6.1.1.3、6.1.2.3、6.1.2.4的要求。
5.3设施进行日常检查时，宜结合实际情况对保护区内工程活动及周边环境变化进行检查，发现异常情况及时报告和处理
5.4符合GB/T39559.2—2020中5.3.1、GB/T39559.3—2020中5.3.1和GB/T39559.4—2020中5.1.3.1、6.1.3.1要求的设施应进行专项检查、5.5设施定期检查和专项检查后应形成检查报告，检查报告应符合GB/T39559.22020中5.2.5、5.3.4和GB/T39559.3—2020中5.2.5、5.3.6的要求。6监测
6.1运营期间的桥梁应进行沉降与变形监测和安全监测，监测技术应符合GB/T39559.2一2020中第6章的要求。
6.2运营期间的隧道应进行变形监测，分为常规监测和特殊监测，监测技术应符合GB/T39559.3一2020中第6章的要求
6.3运营期间宜开展轨道变形、轨温等监测，监测技术应符合GB/T39559.4一2020中5.2的要求。6.4在地质断裂带、不均匀沉降地段等特殊地段，应对路基进行竖向位移监测，监测技术应符合GB/T39559.4-2020中6.2的要求Www.bzxZ.net
6.5设施监测工作完成后，应形成监测报告，监测报告应符合GB/T39559.2一2020中6.2.11、GB/T39559.3—2020中6.1.7和GB/T39559.4—2020中5.2.6、6.2.4的要求。7状态评价
7.1桥梁、隧道的状态评价包括技术状况评价、结构安全评价和行车影响评价，评价技术应符合2
GB/T39559.2—2020中第7章和GB/T39559.3—2020中第7章的要求。GB/T39559.1—2020
7.2桥梁、隧道技术状况评价等级分为1类、2类、3类、4类和5类共5个等级，结构安全评价等级分为A类和B类共2个等级，行车影响评价等级分为I类、Ⅱ类和Ⅲ类共3个等级3轨道的状态评价包括静态状态评价和动态状态评价，静态状态评价包括分项评价和综合评价，动1.3
态状态评价包括局部峰值评价和区段均值评价，评价技术应符合GB/T39559.4一2020中5.3.1和5.3.2的要求。
7.4轨道静态状态评价以及动态状态评价中的局部峰值评价等级分为1类、2类、3类共3个等级，区段均值评价分为A类和B类共2个等级。5路基的状态评价技术应符合GB/T39559.4一2020中6.3的要求，评价等级分为1类，2类、3类共7.5
3个等级。
GB/T39559.1—2020
GB50911-
CECS333—2012
JTG H11—2004
JTGH12—2015
参考文献
城市轨道交通工程监测技术规范结构健康监测系统设计标准
公路桥涵养护规范
公路隧道养护技术规范
JTG/TH21—2011
公路桥梁技术状况评定标准
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
