HG/T 3987-2016.Electrochemical hydrogen sulfide gas detecting instrument.
1范围
HG/T 3987规定了电化学式硫化氢气体检测仪的基本参数，要求，检验方法，检验规则以及标志、使用说明书、包装、运输和贮存。
HG/T 3987适用于电化学式传感器的硫化氢气体检测仪(以下简称仪器)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB3836.1爆炸性环境第1部分:设备通用要求
GB 3836. 2爆炸性环境第2部分:由隔爆外壳"d”保护的设备
GB 3836.4爆炸性环境第4部分:由本质安全型“i”" 保护的设备
GB 4208外壳防护等级(IP 代码)
GB/T 6587电子测量仪器通用规范
GB/T 9969工业产品使用说明书 总则
GB/T 13384机电产品包装通用技术条件
JJG 695 硫化氢气体检测仪检定规程
3基本参数
3. 1测量范围
测量范围为0mg/m3~ 100 mg/m3。
3.2 输出信号
输出信号为4mA~20mA或DC1V~5V。
3.3工作条件
仪器的正常工作条件为:
a)供电电压:AC220V土22V或DC24V士2.4V;
b)样品压力: <0. 1 MPa;
1范围
HG/T 3987规定了电化学式硫化氢气体检测仪的基本参数，要求，检验方法，检验规则以及标志、使用说明书、包装、运输和贮存。
HG/T 3987适用于电化学式传感器的硫化氢气体检测仪(以下简称仪器)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB3836.1爆炸性环境第1部分:设备通用要求
GB 3836. 2爆炸性环境第2部分:由隔爆外壳"d”保护的设备
GB 3836.4爆炸性环境第4部分:由本质安全型“i”" 保护的设备
GB 4208外壳防护等级(IP 代码)
GB/T 6587电子测量仪器通用规范
GB/T 9969工业产品使用说明书 总则
GB/T 13384机电产品包装通用技术条件
JJG 695 硫化氢气体检测仪检定规程
3基本参数
3. 1测量范围
测量范围为0mg/m3~ 100 mg/m3。
3.2 输出信号
输出信号为4mA~20mA或DC1V~5V。
3.3工作条件
仪器的正常工作条件为:
a)供电电压:AC220V土22V或DC24V士2.4V;
b)样品压力: <0. 1 MPa;

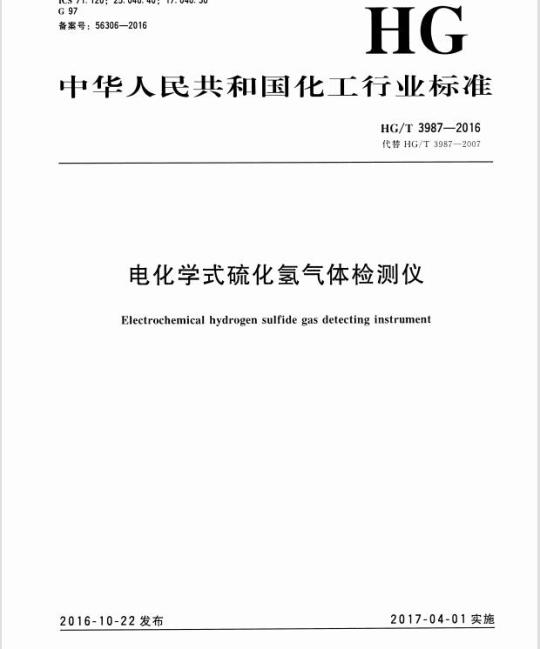

标准图片预览
标准内容
ICS 71.120:25.040.40:17.040.30G 97
备案号：56306—2016
中华人民共和国化工行业标祥
HG/T 3987--2016
代替HG/T 3987—2007
电化学式硫化氧氢气体检测仪
Electrochenical hydrogen sulfide gas detecting instrumcnt2016-10-22发布
2017-04-01实施
小华人民共和业和信息化部发布前言
本标准按照G3/T1.1-2009给出的规则起草HG/T3987-2016
本标准代替1G/T39872007电化学式硫化氢气体检测仪》。与H6/3987—2007相比：除编辑性修改外卡要技术变化如下：测量范周改为0ng/m2-~100mg/m2（见3.1，2007年版的3.1.1）振动试验和连续冲击试验收为运输颠衰试验（见4.12，2007年版的4.12、4.14)；增加了外壳防护等级要求（见4.14)。本标准由中国石油和化学工业联合会提：本标准由化学下业专用仪器仪表标准化技术委员会归口。本标准起草单位：天华化工机械及自动化研究设计院有限公司，甘肃省计量技术研究院、中国右兰州有化公司。
本标滩主要起草人：曾文秀，蒲瑞半、上林、裴玲崩、谢逍。本标准于2007年6月首次发布，次为第一次修订。1范園
电化学式硫化氢气体检测仪
HG/T3987--2016
本标准规定了电化学式化氢气体检测仪的基本参数，要求，捡验方法：检验规则以及标志，使用说明书、包装、运输和贮存。本标准适用于电化学式传感器的硫化氧气体检测仪（以下简称仪器），2规范性引用文件
下列文件对下本文件的应用是必不可少的，死是注日期的引用文件，仅注期的版本适用于本文件。凡是不注H期的引用文件，其最新版本（包括所有的修改单）适用于本文件，GB 3836.1爆炸性环境第1部分：设备通用要求GB 3836.2爆炸性环境
第2部分：隔爆外壳“”保护的设备GB3836.4爆炸性环境
竞第！部分：由本质安全型”保护的设备G1208
外壳防护等级（IP代码）
GB/T6587电了测量仪器通用规范(G13/1 9969
！业产品使州说明总则
GB/T 13384
机电产品包通用技术条件
JJG695硫化氢气体检测仪捡定规程3基本参数
3.1测量范围
测量范用为0mg/m~-100g/m
3.2输出信号
输出倍号为4 mA-~20 nA或D:1V--5V.3.3工作条件
仪器的止常「作条件为：
a）供电电压：AC220V+22V或DC24V12.4V：b样品压力：≤0.1MPn
e）环境温度：*20℃～40℃；
d）环境湿度：相对湿度不大于90%：安装现场不应有强电磁场下批和剧烈振动。e)
-TTKAONiKAca
1IG/T 3987—2016
4要求
4.1外观
仪器的外观成符合下列要求：
外观整沾：不得有损伤和锈痕：a
表面涂层色泽均匀，不得有起皮，起泡等缺陷；所有紧固件应紧固良好，不得松动；d）电器线路排列整齐，焊点光御，4. 2示值误差
仅器的示值误差为+5为F.S.
4.3稳定性
仪器性能的稳定性不大丁3以F.S.4.4重复性
仪器性能的重复性为2%FS，
4.5响应时间
仪器的响应时间不人下60s，
4.6环境温度变化的影响
环境温度在20℃～40范国内变化，样品的硫化氢含长保持不变。因环境温度改变的影响，仪器的示值误差成符合4.2的规定，4.7环境湿度变化的影响
仪器在环境湿度不大于90)%RH的范而内变化时，仪器的示值误差应符合4.2的规定。4.8供电电压变化的影响
仪器在正常运行情况下，供电电爬在AC220V=22V或IC:24V上2.4V范围内变化时：仪需的示值误差应符合4.2的规定，
4.9绝缘电阻
输人端了、输山端了、电源端子与外壳间的绝缘电阻应不小于5M。4.10绝缘介电强度
仪器的各按线端了对机壳之间分别进行绝缘介质电强度耐压试验，不得旧现击穿或闪络现象。4.11仪器抗外界电磁场干扰能力仪器正常1作时在仪器工作空间施加100A/m的交直流外磁场干扰源、仪器示值半均变化的误差应符合4.的规定。
TYKAONiKAca
4.12运输颠震
HG/T 39872016
仪器在包装条件下。按G13/T6587规定的条件进行运输颠震试验。试验后仪器的示值误差应符个2的规楚，
4.13防爆性能
仪器的防爆性能应符合CGB3836.1、G133836.2和GI33836.4的要求，并取得防爆检验合格证，4.14防护性能
仪器应达到GB4208的IP5引1防护等级要求。5检验方法
5. 1检验条件
仪器应作下列条件下进行检验：环境温度：15℃～35℃；
b）相对湿度：25 %→75 %；
大气压力：86 kPa106 kPa:
d)电源电压：AC 220 V122 V或DC 24 V±2. 4 Ve）周用环境无振动现象，外界尤电磁场」扰5.2检验设备
检验设备包括500V兆欧表、调压器、电压表、电流表、交流耐压器、电干扰拟试验装置、振动试验台、恒温恒湿箱等。其检验用的标准仪器的基本误差应小于被测仪器的1/3，当仪器进人工作状态后则可开始检验。检验仪器时使用零点气体和标准气体，标谁么体的不确定度应不人于2 %(k=3)
5.3外观检查
日测仪端外观，应符合心、「的要求，5.4示值误差试验
仪器经预热：用零点气体和浓度为满最程的80以的硫化氛标准气体校准后·采用浓度为满量理的20%和50%的硫化氢标雅气体检验2个测试点。重复1.述步3次，其示值误差成符合1.2的要求。示值误差的计算按IIG6给出的方法执行。5.5稳定性试验
仪器经预热：用零点气体校准后，用浓度为满量程的20为左有的硫化氢标准气体测试，仪器连续运行 6 l、稳定性误差应符合 . 3 的要求,5.6重复性试验
仪器经预热·用零点气体校准后，用浓度为满员程的5门必左有的硫化氢标难气体测试，待读数稳定后记录测试值。重复6次，其重复性误差应符合小.1的要求。重复性误差的川算按JJGG95给出的方法执行：
KAONiKAca
HIG/13987—2016
5.7响应时间试验
仪器经预热，用发点气体校准仪器零点后，通入浓度为满量程的引左右的硫化标准气体，待读数稳定后撤去硫化氛标准气体，使仪器显示为零，再通人上述浓度的硫化氧标准气体，仪器品示稳定值的90杀时的时。重复E述步骤3次，取算术平均值为仪器的响应时间，结果应符合4.5的要求。
5.8环境温度变化的影响试验
仪器在室温正常运行30nin后放人调温箱中，使温度从室温降至一20℃，保待21，再升温至40℃，保持2h升（降）温速率为10℃/h，仪器示值应符合4.6的要求5.9环境湿度变化的影响试验
在仪器正常工作、温度保持空温的情况下，将仪器放人调湿箱中，使递度从45始变化到93%，仪器示值的变化险符合1.7的要求5.10供电电压变化的影响试验
仪器在正常1作条件下，调整供电电压在标称电压值上0关范内变化、电压上升、下降过程各做3次，仪器的误差成符合小.8的要求。5.11绝缘电阻试验
仪器在作丁作状态下，用额定占流电压9V兆欧表测被，各接线端了与外壳之间的绝缘电阻应符合1.9的要求。
注：试验中将公共地端诉除。
5.12绝缘介电强度试验
仪器在非T作状念下，仪器的各接线端于对机壳之间分别施呱频率为50 HIz土1Hz、AC500 V电压，时tnin。试验结果应符合4.10的要求，注：试验中将公共地拆除，
5.13仪器抗外界电磁场干扰能力试验仪器正常1.作30uit:后，在仪器T作空前分别施加400A/m的交流、直流外磁场干扰30min。在试验时间内，仪器应符合4.11的要求。5.14运输颠震试验
送输巅震试验接B/T6587规定的方法进行测量，应符个+.12的要求。5.5防爆性能试验
防爆仪器必须按G13 3836.1、（B 3836.2和GB 383G.4的规定送具有相应资质的防爆检验单位进行审查和试验。并取得防爆台格证后，方可生产和检验。6检验规则
6.1检验分类
仪器的检验分出厂检验和型式检验，1免费标准下载网bzxz
KAoNiKAca
6.2出广检验
HG/T 3987--2016
每分仪器均应经制造厂检验部门逐台逐项检验合格，并应附有“产品合格证”方能出厂出厂检验项目包括：
外观检查，用测方法检套：
b）值说券检验，按5.1进行；
稳定性验。按 5. 5 行：
d）重复性检验，按5.6进行。
6.3型式检验
仪帮型式检验的项目应包括第章的全部项目，并按第5前的检验方法进行。有下列情况之一时：仪器要进行型式检验：当产品的设计、1艺和使用材质改变，可能影响产品的性能时：a
b）停止牛产超过2年后再生产时；仪器正常生产时，定期或积累一定产民质，应周期性进行-次型式检验：）国家质量监督机构和安企监督机构认为有必要时；e
出厂检验结果与L次型式检验有较人差异时，标志、使用说明书、包装、运输和贮存7.1标志
产品的标志以铭牌的方式表达。仪器外壳的明显处应周定标注下列项目的铭牌；a）产品名称、型号、测量范围；b）产品编号、制进日期：
制造厂名称：
d）供电电源：
e）按防爆要求规定的内容。
7.2使用说明书
仪器的使用说明的编与应符合（G13/19969的规定，7.3包装
产品包装应符合GB/13384的规定。7.4运输
独器可以使用常用交通T具进行运输，7.5贮存
假器应在燥、无腐蚀性物质的库房内贮存
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
