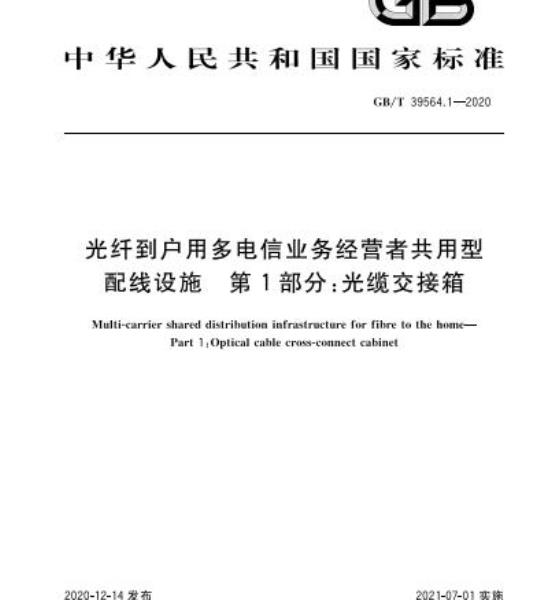

ICS33.180.99
中华人民共和国国家标准
GB/T39564.1—2020
光纤到户用多电信业务经营者共用型配线设施第1部分：光缆交接箱
Multi-carrier shared distribution infrastructure for fibre to the home-Part 1:Optical cable cross-connect cabinet2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会
2021-07-01实施
GB/T39564.1—2020
规范性引用文件
术语和定义
组成、分类及命名·
试验方法
检验规则·
8标志、包装、运输和贮存·
附录A（资料性附录）
光纤到户共用型配线设施的选用指南附录B（资料性附录）
参考文献
光缆交接箱推荐外形尺寸
GB/T39564.1—2020
GB/T39564《光纤到户用多电信业务经营者共用型配线设施》分为以下三个部分：第1部分：光缆交接箱；
一第2部分：光纤配线架；
一第3部分：光缆分纤箱。
本部分为GB/T39564的第1部分
本部分按照GB/T1.1—2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中华人民共和国工业和信息化部提出本部分由全国通信标准化技术委员会（SAC/TC485)归口。本部分起草单位：中国信息通信研究院、苏州新海宜通信科技股份有限公司、烽火科技集团有限公司、南京华脉科技股份有限公司、中国移动通信集团设计院有限公司、江苏通鼎宽带有限公司、福建省建筑设计研究院、常州太平通讯科技有限公司、江苏省邮电规划设计院责任有限公司、江苏亨通光电股份有限公司、华东建筑设计研究院有限公司、深圳市科信通信技术股份有限公司、南京普天通信股份有限公司、中邮建技术有限公司、深圳日海通讯技术股份有限公司、中讯邮电咨询设计院有限公司、宁波隆兴电信设备制造有限公司、深圳市特发信息光网科技股份有限公司、华为技术有限公司。本部分主要起草人：张虎、刘泰、韩、卢亚林、朱丽丽、史红兰、封锋、刘东洋、陈汉民、吴锦辉、杨红伟、汪时东、郑君浩、刘德强、罗华平、朱正平、李晨、翟庆诗、部海波、贺永涛、胡启军、危加强、彭尚军。1
GB/T39564.1—2020
为促进光纤到户的发展，实现资源共享，避免重复建设，GB50846一2012规定：“住宅区和住宅建筑内光纤到户通信设施工程的设计，必须满足多家电信业务经营者平等接人，用户可自由选择电信业务经营者的要求”。为配合GB50846一2012的实施，实现资源共享，用户接人点处的共用型配线设施应能满足多家电信业务经营者平等接入的需求本部分规定的光缆交接箱作为用户接入点处配线设施使用，箱体内设置一个用户配线区域和多个电信业务经营者配线区域，其中用户配线区域用来安装用户侧配线模块，不同的电信业务经营者配线区域用来安装不同的电信业务经营者配线模块。多个电信业务经营者配线区域满足了“多家电信业务经营者平等接人”的要求；用户配线区域和电信业务经营者配线区域之间通过跳纤或尾纤自由跳接，满足了“用户自由选择电信业务经营者”的要求本部分规定的光缆交接箱用于光纤到户中多个电信业务经营者共用配线设施的场合，包含新建住宅建筑区和既有住宅建筑区。单个电信业务经营者单独使用的光缆交接箱可使用YD/T988规定的产品。
1范围
光纤到户用多电信业务经营者共用型配线设施第1部分：光缆交接箱
GB/T39564.1—2020
GB/T39564的本部分规定了光纤到户用多电信业务经营者共用型配线设施中光缆交接箱产品的组成、分类及命名、要求、试验方法、检验规则以及标志、包装、运输和贮存。本部分适用于光纤到户中供多个电信业务经营者共同接入的光缆交接箱，用于其他场景的供多个电信业务经营者共同使用的光缆交接箱也可参照使用。注：光纤到户中配线设施的选用指南参见附录A，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T 2423.2
电工电子产品环境试验第2部分：试验方法试验B：高温电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h十12hGB/T2423.4
循环）
GB/T2423.10环境试验第2部分：试验方法试验Fc:振动（正弦）GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T3873通信设备产品包装通用技术条件GB/T4208一2017外壳防护等级（IP代码）GB/T5095.2一1997电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验GB/T5169.5—2020电工电子产品着火危险试验金第5部分：试验火焰针焰试验方法装置、确认试验方法和导则
GB/T9286—1998色漆和清漆漆膜的划格试验GB/T15568通用型片状模塑料（SMC）GB/T18380.12电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法GB/T26125电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚）的测定GB/T26572电子电气产品中限用物质的限量要求GB50846—2012住宅区和住宅建筑内光纤到户通信设施工程设计规范GA/T73一2015机械防盗锁
YD/T1272（所有部分）光纤活动连接器YD/T2000.1平面光波导集成光路器件第1部分：基于平面光波导（PLC)的光功率分路器GB/T39564.1—2020
3术语和定义
GB50846一2012界定的以及下列术语和定义适用于本文件。3.1
共用型配线设施
multi-carriershareddistributioninfrastructure供多家电信业务经营者共同接人的配线设施3.2
distributionspaceforusers
用户配线区域
共用型配线设施内安装用户侧配线模块的物理空间。3.3
电信业务经营者配线区域distribution spacefortelecommunication carriers共用型配线设施内安装电信业务经营者熔接盘、配线盘、光分路器的物理空间。3.4
熔接配线一体化模块spliceanddistributionmodule供光缆纤芯熔接接续、分配的模块，模块内可储存光缆纤芯和尾纤余长并设有熔接点保护卡槽，模块前面板由适配器、适配器卡座、安装板或适配器及适配器安装板组装而成，供尾纤与跳纤或尾纤间完成活动连接，
光缆固定与接地装置opticalcableattachmentandgroundingdevice供光缆固定、开剥并对光缆、纤芯提供保护，同时使光缆金属部分可靠接地并与机架绝缘的构件。3.6
fibre storagedevice
光纤存储装置
供富余尾纤或跳纤储存的构件。3.7
directsplicingmodule
直熔单元
供光缆纤芯直接熔接的构件。
4：组成、分类及命名
4.1组成
光缆交接箱由箱体、电信业务经营者配线区域、用户配线区域、光缆固定与接地装置、光纤存储装置、直熔单元（可选）及备附件组成，2分类
光缆交接箱按照安装方式分类，可分为落地、架空、壁挂、挂杆式。光缆交接箱按照箱体材料分类，可分为非金属箱体类和金属箱体类。分类代号见表1。
4.3命名
4.3.1型号
安装方式
箱体材料
表1分类代号
非金属箱体
金属箱体
光缆交接箱的型号由型式、规格组成，它们之间用连词符“”连接4.3.2型式
型式代号包括产品的专业代号、主称代号和分类代号，型式构成见图1。FTTH-GXF-
箱体材料分类代号
安装方式分类代号
主称代号（光缆交接箱）
专业代号
型式的构成
4.3.3规格
GB/T39564.1—2020
规格由用户配线区域容量、电信业务经营者配线区域容量、电信业务经营者数量、用户配线区光纤活动连接器类型组成，规格的构成见图2。国---
用户配线区光纤活动连接器类型电信业务经营者数量
电信业务经营者配线区域容量
用户配线区域容量
注：电信业务经营者配线区域容量指单个电信业务经营者配线区域的容量。图2
规格的构成
4.3.4标记
加工订货时应标明光缆交接箱产品标记，它由产品的型号和本部分标准编号组成。示例1：安装方式为落地式，箱体材料为金属，用户配线区域容量为144芯，电信业务经营者配线区域容量为144芯电信业务经营者数量为3，用户配线区光纤活动连接器类型为SC/UPC的光缆交接箱的标记表示为：FTTH-GXF-DJ-144-144-3-SC/UPCGB/T39564.1—20203
GB/T39564.1—2020
示例2：安装方式为落地式，箱体材料为非金属.用户配线区域容量为72芯，电信业务经营者配线区域容量为36芯电信业务经营者数量为5.用户配线区光纤活动连接器类型为SC/PC的光缆交接箱的标记表示为：FTTH-GXF-DS-7236-5-SC/PCGB/T39564.1—2020
5要求
5.1使用条件
工作温度：—40℃～+65℃。
相对湿度：≤95%。
5.2外观、结构与功能
5.2.1光缆交接箱推荐外形尺寸参见附录B，也可由厂商与客户协商确定。5.2.2箱体表面应平整光滑、颜色均勾，不应存在机械划伤痕迹。箱体各部件不得有明显色差，金属件不得有毛刺，结构件不扭曲。
5.2.3光缆交接箱结构应牢固，紧固件无松动，外露和操作部位的锐边应倒圆角。机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。5.2.4光缆交接箱的底部应留有相对独立的进出缆孔，孔洞数量应满足满配时的需求。光缆交接箱应配有密封腻子，以便于线缆引入孔处的密封，防止水和啮齿类动物进入。5.2.5光缆交接箱的结构设计应满足光缆引入箱体时的弯曲半径不小于300mm。5.2.6光缆交接箱应安装有门，门开启后应有可靠的门限位固定保护，固定后的开启角度应不小于110°。门锁应具有良好的抗破坏功能，抗破坏性能应符合GA/T73一2015中的B级要求。门锁的启闭应灵活可靠。
5.2.7箱门板内侧应有存放资料记录卡片的装置，各电信业务经营者配线区箱门应有资料记录卡片供记录使用
5.2.8电信业务经营者配线区域应满足以下要求：a）应满足至少3家电信业务经营者通信业务接人的需要。b）
各电信业务经营者所占配线区域结构尺寸应一致，保证各电信业务经营者能平等接人，内部尺寸应满足表2要求。
各区域应配置独立的门，门应具有锁装置，不同电信业务经营者区域的钥匙应不通用。门锁的c）
启闭应灵活可靠。门的开启角度应不小于110，开启方向应合理，开启时不应影响光缆交接箱正常使用、施工、维护。若电信业务经营者配线区的门没有设置在箱体内部，门锁应具有良好的抗破坏功能，抗破坏性能应符合GA/T73一2015中的B级要求，门开启后应有可靠的门限位固定保护。
各区域应便于光分路器的安装。各区域应留有走线孔，走线孔大小应能满足最大用户数量的跳纤或尾纤通过，e)bzxz.net
表2电信业务经营者区域内部尺寸要求单电信业务经营者配线区域容量72芯及以下
单电信业务经营者区域内部尺寸截面积（高×宽）
≥50000mm
≥150mm
≥150mm
≥180mm
单电信业务经营者配线区域容量72芯以上至144芯
表2（续）
GB/T39564.1—2020
单电信业务经营者区域内部尺寸截面积（高×宽）
≥100000mm
≥150mm
≥150mm
≥180mm
5.2.9用户配线区域应安装符合容量要求数量的若干个12芯熔接配线一体化模块，光纤活动连接器类型宜采用SC型，熔接配线一体化模块的尺寸应满足图3的要求。用户配线区内光纤活动连接器类型应一致，不应混装。
单位为毫米
图3熔接配线一体化模块尺寸
3. 5±0.2
3. 8±0. 1
5.2.10光缆交接箱中应在各电信业务经营者区域与用户区域间设置相对独立的走线通道，各通道应有明显的标识加以区分。
5.2.11光缆固定与接地装置应安装在箱体内部空间的底部，应具备与光缆中金属加强件及金属挡潮层、铠装层连接的功能。连接导线或导体的截面积应不小于6mm。光缆固定与接地装置应有接地螺母和螺栓，可用于截面积不小于35mm2的连接导线与地相连。接地处应有明显的接地标志。5.2.12光纤存储装置应为余留的光纤长度提供存储空间5.2.13光缆交接箱可选配直熔单元。直熔单元可安装熔接盘，每个熔接盘可满足不少于12芯光纤（分立式光纤或光纤带）熔接
5.2.14在光缆或光纤可能穿过的金属板孔及转弯时可能接触的结构件锐边上，应装保护套或衬垫。5光缆交接箱的结构设计应满足纤芯、尾纤弯曲半径不小于30mm。5.2.15
光缆交接箱应有明晰的线序示铭标志，方便使用者进行光纤识别、查找、调配、更换等操作。5.2.17
光缆交接箱中光纤的管理和保护应满足：a)
光缆开剥后的光纤应用塑料套管或螺旋管保护并引入各配线区域或单元；有熔纤功能的区域或模块应便于光纤的熔接、安装和维护等操作；b)
GB/T39564.1—2020
c）光纤热熔后，接续部分应加以保护，保护措施宜采用热缩光纤保护管。5.3材料要求
5.3.1非金属箱体宜采用通用型片状模塑料（SMC)材料等耐候性材料，SMC材料应符合GB/T15568的要求。
5.3.2金属箱体宜采用Q235-A及以上牌号的冷轧钢板或不锈钢等金属材料。5.3.3光缆交接箱中除箱体外的塑料结构件宜采用阻燃丙烯睛-苯乙烯-丁二烯共聚物（ABS）、阻燃聚碳酸酯（PC)等阻燃工程塑料，
5.3.4光缆交接箱中采用的材料应具有防腐蚀性能或做防腐蚀处理；对金属结构件可采用电镀处理、涂覆处理等。
5.4性能要求
5.4.1光纤活动连接器
光缆交接箱中所使用的光纤活动连接器的光纤凹陷/凸出、曲率半径、顶点偏移、APC角度（适用时）、插入损耗、回波损耗、尾部拉伸、机械耐久性、互换性应满足YD/T1272（所有部分）的要求。5.4.2光分路器
当客户需要生产企业随产品提供平面波导型光分路器时，光分路器的工作带宽、插入损耗、均匀性、方向性、偏振相关损耗、回波损耗应满足YD/T2000.1的要求。5.4.3接地装置
5.4.3.1接地装置与箱体金属构件之间的耐电压水平不小于3.000V(DC)，1min不击穿、无飞弧5.4.3.2接地装置与箱体金属构件之间的绝缘电阻应不小于2X10+MQ，试验电压为500V士50V(DC)。
5.4.4机械物理性能
5.4.4.1箱体表面机械强度
箱体顶端表面应能承受一定的均匀压力，卸去载荷后，箱体无破坏痕迹和永久变形。均勾压力P的确定见公式（1）：P=1750×WXD
式中：
P一均勾压力，单位为牛顿（N)；W，箱体的宽度，单位为米（m）；D—箱体的深度，单位为米（m）。当均匀压力P小于500N时，P按500N进行测试。5.4.4.2箱门机械强度
·（1)
箱门打开后，门的最外端应能承受不小于200N的垂直压力。卸去载荷后，箱体无破坏痕迹和永久变形。
5.4.4.3门限位机械强度
箱体的门限位经固定后，应能在箱门的最外侧中部沿门打开的方向及门关闭的方向承受一定的重6
直推力后箱门应无破坏，限位处应无松动或脱落现象。推力F的确定见公式（2）：
F=172XHXW
式中：
F一—均勾压力，单位为牛顿(N)；H门的高度，单位为米（m）；
W，—门的宽度，单位为米（m）。5.4.4.4光缆的固定
GB/T39564.1-—2020
光缆固定后应能承受不小于500N的轴向拉力。经光缆拉伸、光缆扭转试验后应无任何松动、破坏现象。
5.4.5密封性能
光缆交接箱箱体密封性能应达到GB/T4208一2017中IP55防护等级的要求。5.4.6涂层附着力
采用涂覆处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB/T9286一1998表1中2级要求。
5.4.7燃烧性能
5.4.7.1非金属材料结构件的燃烧性能应符合GB/T5169.52020中第11章的要求，非金属材料结构件包含熔接配线一体化模块盘体、光纤存储装置，以及可能有的光分路器壳体和直熔单元熔接盘。5.4.7.2光缆交接箱中尾纤或跳纤所使用的光缆标称直径不小于2mm时，其光缆部分应阻燃，并能通过GB/T18380.12规定的单根垂直燃烧试验。5.4.8环境性能
5.4.8.1低温试验要求
试验温度为一40℃土3℃，试验时间为8h。试验样品包含箱体关键材料、熔接配线一体化模块光纤存储装置、光缆固定和接地装置、光纤活动连接器，以及可能有的光分路器和直熔单元熔接盘。试验后样品外观应无异常，并符合以下要求：光缆固定和接地装置应符合5.4.3的要求；一光纤活动连接器插入损耗变化量不大于0.3dB，回波损耗变化量不大于5dB；一光分路器插入损耗变化量不天于0.5dB。5.4.8.2
2高温试验要求
试验温度为65℃士2℃试验时间为8h。试验样品包含箱体关键材料、熔接配线一体化模块、光纤存储装置、光缆固定和接地装置、光纤活动连接器，以及可能有的光分路器和直熔单元熔接盘。试验后样品外观应无异常，并符合以下要求：光缆固定和接地装置应符合5.4.3的要求；光纤活动连接器插人损耗变化量不大于0.3dB.回波损耗变化量不大于5dB；一光分路器插人损耗变化量不于0.5dB。7
GB/T39564.1—2020
5.4.8.3湿热试验要求
试验类型为交变湿热试验，试验高温为40℃土2℃·试验时间为144h。试验样品包含箱体关键材料、熔接配线一体化模块、光纤存储装置、光缆固定和接地装置、光纤活动连接器，以及可能有的光分路器和直熔单元熔接盘。试验后样品外观应无异常，并符合以下要求：一光缆固定和接地装置应符合5.4.3的要求；一光纤活动连接器插人损耗变化量不大于0.3dB，回波损耗变化量不大于5dB；一光分路器插入损耗变化量不大于0.5dB。5.4.8.4盐雾试验要求
试验温度为35℃士2℃，试验时间为48h，氯化钠溶液浓度5%。试验样品包含金属电镀结构件、光缆固定和接地装置，以及可能有的FC型光纤活动连接器和带FC型连接器插头光分路器。试验后样品外观不得有肉眼可见的锈斑，并符合以下要求：光纤活动连接器插人损耗变化量不大于0.3.dB，回波损耗变化量不大于5dB；一光分路器插入损耗变化量不大于0.5dB。5.4.8.5振动试验要求
试验样品包含箱体关键材料、熔接配线一体化模块、光纤存储装置、光缆固定和接地装置、光纤活动连接器，以及可能有的光分路器和直熔单元熔接盘。试验后样品应完好无损，各部件紧固件不松动，并符合以下要求：
光纤活动连接器插人损耗变化量不大于0.3dB，回波损耗变化量不大于5dB；光分路器插人损耗变化量不大于0.5dB。5.5
5限用物质含量
对限用物质含量有要求时，光缆交接箱的组成材料应符合GB/T26572的要求。6试验方法
试验条件
试验的标准大气条件如下：
温度15℃~35℃；
相对湿度：≤75%；
大气压力：70kPa~106kPa。
6.2外观、结构与功能检查
用卡尺或卷尺检测箱体外形尺寸及连接导线或导体尺寸。用装配工具手工检查紧固件，用裸手触摸外露和操作部位。6.2.2
6.2.3在光缆或光纤的弯曲位置，用R量规检测弯曲半径。6.2.4用手对转动、插拔、锁定部分进行操作应感觉适度6.2.5
用万能角尺检测门的开启角度。6.2.6其他采用目视法或操作验证法检查。8
