SN/T 0617-1996.Method of test for fibre length of import and export chemical fibre/ wool top using a Almeter Textab System.
1范围
SN/T 0617说明了用Almeter仪测定条子纤维长度分布参数的原理,规定了制样和测定中的参数及操作方法。
SN/T 0617适用于测定进出口化纤条、羊毛条的纤维长度。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
IWTO-17:1985用阿尔米特法测定羊毛长度分布参数的方法
3原理
Almeter仪是-种用于测定纺织纤维长度的电子仪器,和一个称为“排样器”的试样设备装置连用。
把条子放入排样器后,能制备出一种数字纤维样品,即每个长度分组中的纤维根数代表原来条子中纤维
根数比例。
制成的试样排列成一个纤维层,所有纤维的一端几乎排齐在同一直线,垂直于纤维的长度方向。
这样制备好的试样从排样器送到测试主机,置于载样架的二层塑料膜之间,然后载样架以恒定速度通过电容器。
由于电容器中的电介质由原来的空气被部分纤维取代后,所发生的电容变化正比于电容器极板之间的纤维量,并根据试样的排列情况,其测出的信号相等于纤维累积豪特分布.

标准图片预览






标准内容

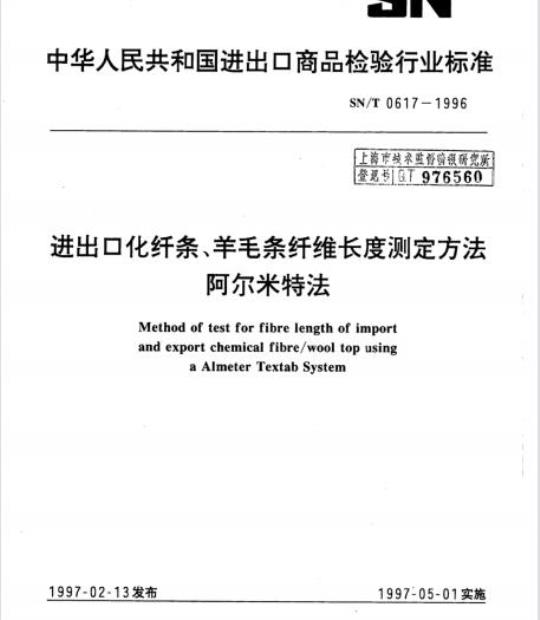

中华人民共和国进出口商品检验行业标准SN/T0617-1996
上海市技术监督情报研究所
登设号GT976560
进出口化纤条、羊毛条纤维长度测定方法阿尔米特法
Method of test for fibre length of importand export chemical fibre/wool top usingaAlmeterTextabSystem
1997-02-13发布
1997-05-01实施
中华人民共和国国家进出口商品检验局发布SN/T0617-1996
引用标准
试验程序
结果的表达
附录A(标准的附录)FL-100自动排样器操作程序附录B(标难的附录)
附录C(标雁的附录)
附录D(提示的附录)
AL-100/101测量主机操作程序
测试结果输出·
图表标头内容
SN/T0617-1996
本方法是根据国际毛纺织协会标准IWTO-17:1985《用阿尔米特法测定羊毛长度分布参数的方法》制定的,在内容上与该国际协会标准等效。这样,通过使我国进出口纤维条子的纤维长度测定尽可能与国际一致或等同,以尽快适应国际贸易、技术和经济交流以及采用国际标准飞跃发展的需要。本标准从1997年5月1日起实施。本标准从生效之日起,同时代替ZBW21003—86、ZBW53007—86、ZBW52010—87标准中有关用阿尔米特法测定纤维长度的章节。本标准的附录A、附录B、附录C都是标准的附录。本标准的附录D是提示的附录。
本标准由中华人民共和国国家进出口商品检验局提出并归口。本标准起草单位:中华人民共和国山东、天津、北京进出口商品检验局。本标准主要起草人:姚伟敏、件承德、郭顺、徐清。中华人民共和国进出口商品检验行业标准进出口化纤条、羊毛条纤维长度测定方法阿尔米特法
Method of test for fibre length of importand export chemical fibre/wool topusinga Almeter Textab System
1范围
SN/T0617-1996
本标准说明了用Almeter仪测定条子纤维长度分布参数的原理,规定了制样和测定中的参数及操作方法。
本标准适用于测定进出口化纤条、羊毛条的纤维长度。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。IWTO-17:1985用阿尔米特法测定羊毛长度分布参数的方法3原理
Almeter仪是一种用于测定纺织纤维长度的电子仪器,和一个称为“排样器”的试样设备装置连用。把条子放入排样器后,能制备出一种数字纤维样品,即每个长度分组中的纤维根数代表原来条子中纤维根数比例。
制成的试样排列成一个纤维层,所有纤维的一端几乎排齐在同一直线,垂直于纤维的长度方向。这样制备好的试样从排样器送到测试主机,置于载样架的二层塑料膜之间,然后载样架以恒定速度通过电容器。
由于电容器中的电介质由原来的空气被部分纤维取代后,所发生的电容变化正比于电容器极板之间的纤维量,并根据试样的排列情况,其测出的信号相等于纤维累积豪特分布。Almeter同时提供以下参数:
a)偏倚于纤维断面积的平均长度,即豪特(Hauteur)长度,H:b)豪特长度分布的变异系数CVH:c)同时偏倚于断面积和长度的平均长度,即巴布(Barbe)长度,B(由于纤维的比重可以视为常数,巴布长度即重量偏倚长度);d)巴布长度的变异系数CVa:
e)长于(或短于)某一给定长度的百分率(断面百分率或重量百分率):f)超过某指定百分率的长度(偏倚于断面积或重量)。中华人民共和国国家进出口商品检验局1997-02-13批准1997-05-01实施
4定义
4.1豪特长度(Hauteur或H)(mm)SN/T0617-1996
偏倚于纤维断面(或线密度)的平均长度即断面积加权平均长度。4.2巴布长度(Barbe或B)(mm)偏倚于纤维重量的长度即重量加权平均长度。4.3总样
由随机地从全批几处不同的部分取出的几份试验室样品组成。4.4试验室样品
一根条子样品,约1.2m,每米约有30个抢度。4.5试样
在排样器上经过一系列抽拔而一端排列平齐的纤维样品。4.6标准大气
大气温度20℃士2℃,相对湿度63%~67%。5仪器
AL-100/101型Almeter仪由三部分组成:a)FL-100自动纤维排样器;
b)AlmeterAL-100/101型测试主机:c)DS-100终端打印/描图仪Digital数字打印机。排样器的工作原理与精梳机的钳口相似,在每个夹取周期中,夹头将试样端部在2.5mm内的所有纤维拔取出来,组成一个“数字”样品。测试主机由两部分组成,一部分是能自动测量试样局部质量的装置:另一部分是由微机及其附属线路组成,能实施测量和计算、显示其结果以及试验报告的处理。终端打印/描图仪主要是打印试验结果及其分布图的一个装置。6试验程序
6.1抽样数量
同一合约、同一发票、同一生产批号的条子作为一个检验批。从每一个检验批过磅包中随机抽取12个毛球,再从每个毛球抽取约1.2m长的条子一根。全批共12根,其中6根供检验用,另外6根供复验用。6.2制备试验室样品
将取出的条子立即在稍加张力的情况下,给予36个捻度(即每米30捻),仍在拉紧状态下,握持其中央部位,再对折并握住两端;然后让中央部分逐渐放松,再在稍加张力下加抢,使样品形成一段结实的很有规则的绞状。在此状态下样品可以长期保存。将绞状样品放入标准大气中调湿24h。将经调湿处理后的3根条子充分退抢,每根条子纵向分出约1/3(条重<20g/m的条子每根纵向分出约1/2),合并为1根条子,把合并后的条子两头对折,并用手握住离端部约15cm处,然后轻轻拉掉露出纤维并使端部平齐。
6.3制备总样
如6.2条将6根条子制成2个试验室样品,组成总样。6.4制备试样
将对折的条子样品端部放于排样器的梳片针区经过若干次抽取制成试样(其操作程序见附录A)。6.5测量
SN/T06171996
用移样架将制好的试样移至测量主机载样架的两层塑料膜之间,然后进行测试(其操作程序见附录B)。
结果的表达
将总样中的每个试验室样品制成一个试样进行测试,每个检验批共测2次,便可通过组合键盘显示出各参数的平均值,或者将平均值打印在试验报告上(操作程序见附录C)。8复验
若对检验结果有异议需复验时,将供复验的6根条子充分退抢,如6.2条制成2个试验室样品,并将每个试验室样品制成2个试样进行测试,复验共测4次。以复验结果出证。A1试样上机
SN/T0617-1996
附录A
(标准的附录)
FL-100自动排样器操作程序
打开FL-100自动排样器的针板盖,把准备好的对折条子端部均匀铺在针板上,使得针区二边空出约10mm,然后用压粑小心压入针板,盖上针板盖。顺时针转动针板推动曲柄,推进梳片直至条子纤维露出最前排梳片。
A2制样
A2.1预制样
把控制梳片前进的肘节开关打到1/1位置上,设置预抽取次数,接通电源后按运行键(绿色)进行预制。预制样的抽取次数应为:
预抽取次数≥
式中:Lm试样中纤维最长长度,mm:L
(A1)
R——每个抽取周期梳片前进的距离,当肘节开关处于1/1位置时,R=2.5mm;当肘节开关处于1/2位置时,R=1.25mm。
预制完毕后,拉出移样架去掉所取纤维,重新将移样架插入排样器。A2.2制备试样
根据合并后试验室样品的条重、纤维长度设置抽取次数。一般考虑抽取5~16次。然后按运行键进行正式制样。
A3关机
若试样制备完毕需要关机,则打开针板盖取出针区中的纤维,并用尼龙刷清除残留在里面的纤维。然后盖上针板盖,关闭电源。
附录B
(标准的附录)
AL-100/101测量主机操作程序
B1·测试参数设置及准备
B1.1原料键(material>设置(在测量主机后边)位置“1”适用于毛型天然和人造纤维。位置“2\适用于棉型天然和人造纤维。B1.2长度键设置(LO/SH键)
“LONG\用于最大纤维长度为300mm的试样。“SHORT”用于最大纤维长度为150mm的试样。1)曲柄应停止在垂直位置上。
B1.3平均次数键设置(Asked键)SN/T0617-1996
将该键设在2次上,一个试验室样品测一次,一个总样共测2次,2次的平均值作为一批测试结果。B1.4打印键设置(PRINT键)
如测试结果需经DS-100或Digitel打印机输出,则必须按下“PRINT”键,否则释放该键。B1.5起动AL-100/101测量主机
接通电源后将测量主机钥匙键打至“ON”位置,待5s之后按载样架滑出键”,待载样架滑出后,“LOAD/RESET”键闪亮。
B1.6样品号输入或重设置
当“LOAD/RESET”键闪亮时按下该键(若进行连续测试时,虽然该键没闪亮,为重设置也必须先按该键),这时显示器显示SPL一”,接着显示四个零号等待输入样品号(当需要打印结果时,可通过测量主机右边组合键输入样品号),接着按“M/SPL”键。这时零点校正键闪亮(若进行连续测试时,且“LO/SH”键不变,则该键不闪亮而“START”键直接闪亮)。B1.7零点校正键(Adi键)
当“Adj”键闪亮时按下该键,这时载样架回移,系统自动进行零点校正,当载样架滑出后“START”键闪亮。这时系统准备完毕等待测试。B2测试
B2.1试样安装
当“START”键闪亮后,打开载样架上盖,将制好试样的移样架安放在载样架上,用压耙把纤维压出移样架,再用压板小心压在纤维的根部,慢慢同时提起移样架和压粑,然后拿开压板合上载样架。B2.2测试
按下\START”键进行测试,当一次测试完毕后,指示器“done”显示测量次数并自动与\Asked”设置数比较,若\done”<“Asked”时\START”键继续闪亮直至“done”-“Asked”。若需打印结果,且在“PRINT”键锁住的情况下,在“START”键闪亮后必须先执行附录C的C2.2条起动打印机输入图表标头,然后才能按“START”键进行测试。如果试样太多或太少,系统将不接受测试,指示器“MATERIAL”将显示“”或“<”号,这时必须调整抽取次数,重新制样。而“START”键一直闪亮等待测试。B3关机
测试完毕需关机时,首先打开载样架取出塑料膜中的纤维,然后合上载样架,再按“”键使载样架滑入,最后把钥匙打至“OFF”位置即关机。附录C
(标准的附录)
测试结果输出
C1手工查询结果输出
在总样测试完毕后(“done”“Asked”),显示器将显示\USE”,这时即可通过手工用组合键查询各测试结果。
C1.1豪特长度(H·及CVH)的查询连续键人右边组合键盘中“M\“H”(\N”)键,显示器便显示豪特长度值(H)。连续键入“CV\“H\(\N\)键,显示器便显示豪特长度不匀率值(CV)。C1.2巴布长度(B及CV)的查询
SN/T0617-1996
连续键入“M”\B\“W\)键,显示器便显示巴布长度值(B)。连续键入\CV\“B\(“W\)键,显示器便显示巴布长度不匀率值(CV)。C1.3短纤维的百分含量查询
如需求小于25mm的纤维百分比,连续键入“2\“5\\mm\\H”(\N\)\B”(\W”)]键,显示器便显示豪特长度(巴布长度)短纤维百分比。C1.4最长纤维长度查询
连续键入“,”_“1\“%”“H”(\N\)[\B\(\W\)]键,显示器显示0.1%最长豪特H巴布B)长度。C1.5跨越长度查询
若求50%跨越长度,连续键入“5”“0\_“%”_“F”键,显示器便显示50%跨越长度。C2终端打印结果
C2.1打印前准备
若需打印结果,则在起动打印机前应检查打印机是否与测量主机联网正常,测量主机上“PRINT”键是否按下,打印纸是否安装正常。C2.2图表标头输入
C2.2.1只有在“START”键闪亮时,才能按下打印机键盘上的“ESC”(SEL”)键起动打印机。这时打印机打印出“Date”字符提问打印日期。一旦起动打印机,“START”键停止闪亮。C2.2.2按“DELETE”键清除打印机内存数据,并打印出//”号,等待输入日期。C2.2.3当输入日期后,按下“LINEFEED”键,打印机自动换行,并打印出字符提问下一个问题(标头内容见附录D)。
C2.2.4重复C2.2.2和C2.2.3步骤,直至回答完最后一个问题,并将打印头置于打印纸的起始位置。C2.3打印结果
当最后一次按“LINEFEED”键后,标头输入结束,“START”恢复闪亮,这时即可进行测试。当测试完毕后(\done”=“Asked”),打印机自动打印测量结果。在打印结果期间无法进行手工查询。打印完毕后显示器显示“USE”后才能进行手工查询。附录D
(提示的附录)
图表标头内容bzxz.net
CUSTOMER(ORIGIN)
OPERATOR
PRINTTYPE
类型1商业上交结长度值
类型2H.B.长度数字表达值
客户(货主)
操作者
打印类型
打印类型
类型3H.B.束纤维长度数字表达值类型4H.长度曲线图和直方图
类型5束长度数字表达值和束曲线图6
类型6B.长度曲线图和直方图
类型7H.B.曲线图和直方图
类型8H.束曲线图和H.直方图
类型9束.B.曲线图和B.直方图
SN/T0617-1996
类型10H.B.束曲线图和H.B.直方图H.B.束全范围(隔距2.5mm)数字表达值类型11
SN/TO617
中国标雁出版社出版中国标准出版社秦皇岛印刷厂印刷1997年6月第一版1997年6月第一次印刷书号:155066·2-115919661-2190/NS
