HG/T 2702-2016.Inflatable rubber element for packer.
1范围
HG/T 2702规定了油田、煤气田、页岩气田用扩张式封隔器胶筒的术语和定义，结构、代号，要求，检验规则以及标志、包装、运输和贮存。
HG/T 2702适用于油田分层测试、注水、酸化和乐裂，煤层气测试压裂，页岩气测试压裂等用扩张式封隔器胶筒及完井用扩张式封隔器胶筒(以下均简称胶筒)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T528-2009硫化橡胶和热塑性橡胶拉伸性能的测定
GB/T 531.1-2008硫化橡胶或热塑性橡胶压人硬度试验方法第1部分:邵氏硬度计法(邵尔硬度)
GB/T 1690-2010硫化橡胶或热塑性橡胶耐液体试验方法
GB/T 3512-2014硫化橡胶或热塑性橡胶热空气加速老化和耐热试验
GB/T 7759-1996硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定
GB/T 20739-2006橡胶制 品贮存 指南
HG/T 2701-2016压缩式封隔器胶筒
3术语和定义
HG/T 2701-2016第3章界定的以及下列术语和定义适用于本文件。
3.1扩张压力 expansion pressure
胶筒于自由状态(不加套管)下其外径扩张至规定尺寸的压力。

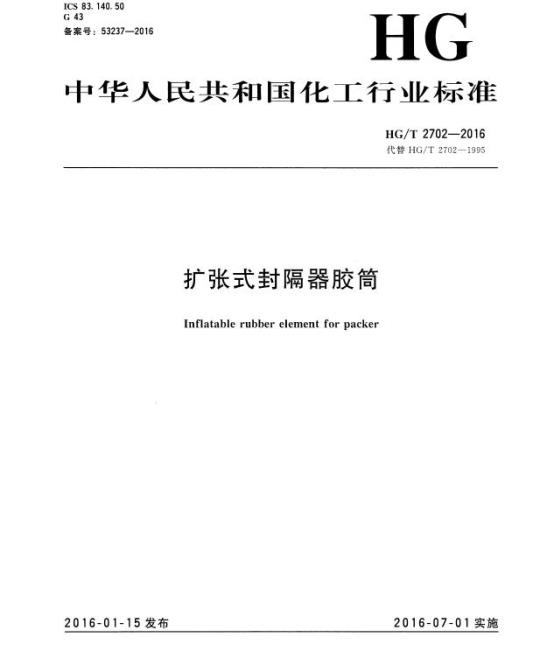

ICS 83. 140. 50
备案号：53237—2016
中华人民共和国化工行业标准
HG/T2702---2016
代替1IGT2702—1995
扩张式封隔器胶筒
Inflatable rubberelement for packer2016-01-15发布
2016-07-01实施
华人民儿和国工业和信息化部发布前言
本标按照CB/T1.—2009给出的规则起草。HG/T2702—2016
本标准代替IIG/T2702—1995《油气用用扩张（K2）式封隔器胶筒》，与HG/I2702—1995相比，除编辑性修改外主要技术变化如下：名称修改为现名称（见对面）；修改了讠题内容，扩大了适用范（见1，1995年版的1）对规范性引用文件进行了更新，并删除G13/T5721，代之以GB/T20739一2006（见2，1995年版的2；
一修改「部分术诈名称，并增加了一部分术语（见3，[95年版的3)；一按骨架结构将扩张式封隔器胶筒分为3部型式（处4.「.1)；-补充了扩张式封隔器胶的尺寸（见表4、表5，1995年版的表2）：：增加了以钢带为骨架材料的扩张（K[）式胶筒结构、橡胶材料的物理机械性能，皎筒的要求（见4、5）。
本标谁由中国行袖和化学「业联奇会提出，本标准由全国橡胶与橡胶制品际准化技术委员会密封制品分技术委员会（SAC/TC35/SC3）前口。
本标准负贵起草单位：濮阳市博德石油设备有限公市。本标准参加起草单位：西比橡胶塑料研究设计院有限公司、四川新为橡塑有限公司、成部盛帮密封件股份有限公司、咸阳海龙密封复合材料有限公司、辽宁省铁岭橡骏「业研究设计院、北京华德」研密封件有限公司。
本标准主要起草人：王，王红梅、高静茹、周永国、王冬明、祝海峰、史艳玲、注伟、士吉庆、贺松涛、乔乔。
本标准所代替标准的历次版本发布情况为：-HG 4—121—81: IIG/T 2702 1995。(25)
1范围
扩张式封隔器胶筒
HG/T 2702—2016
本标雅规定了油田、煤蝶气田、贞岩气田扩张式封隔器胶筒的术语和定义：结构，代号，要求，检验规则以及标志，包装、运输和贮存。本标裤适用丁油用分层测试、注水、酸化和压裂，煤层气测试裂，页岩气测试压裂等用扩张式时隔器胶筒及完并用扩张式时隔器胶筒（以下为简称胶筒），2规范性引用文件
下列文件对下本文性的应历是必不可少的，凡是注期的引用文伴，仅注H期的版本适用于本文件，凡是不注日期的引用文作，其最新版本（包活所有的修改弟）适于尽文件，GB/T5282099硫化橡胶和热塑性橡胶拉伸性能的测定GB/T531.12008硫化檬胶或热塑性橡胶下人破度试验方法第「部分：邵民硬度计法（邵
尔硬度）
GB/T1690—2010
硫化橡胶或热塑性橡液耐液体试验方法硫化橡校或热塑性橡胶热空气加速老化和耐热试验2014
GB/T 3512
GB/1 7759—1996硫化橡胶、热塑性橡胶常温、高温和低温下压永久变形测定GB/T 20739-2006
橡胶制品存指南
HG/T27012016压缩式封隔器胶简3术语和定义
HG/T 2701一2016 第 3 章界定的以,及下列术语和定义适用于本文件。3.1
扩张压力 expansiun Pressure
胶筒于自由状态（不加套管）下其外径扩张至规定尺寸的压力。4结构、代号
4.1结构
4.1.1胶简按其骨架结构分为以下3种型式：KZ-D代表钢带武架的胶简；
--—KZ B 代表帘布式骨巢的胶筒；…KZ-S代.表钢丝式骨架的胶筒，4.1.2KZ-D型胶筒结构示意图见图1；KZB型、KZ S型胶筒结构示意图见图2.(27)
iiKAoNiKAca
HG/T 2702—2016
说酮：
说酬：
液简长度；
密过长度；
胶简外径；
胶筒内径；
液简长度：
密封长度：
一简外径；
胶简内径；
4.2代号
液筒头：
外胶筒，
钢带兰架层：
内校筒；
螺纹(螺纹号用D:表示)
图 1 KZ-D 型胶筒结构示意图
！——金属管头，
骨架层；
-胶层：
螺效（纹型号川D:表示)。
图 2KZ-B 型、KZ-S 型胶筒结构示意图胶筒代号剧代表结构的学母和3组数学组成，3组数字分别代表筒外径（mm）、最高工作温度（）和最大T作乐力（MPa)。示例如下。示例：Kz-DXX-XX^X
最大工作压力，MPa，
最高1作温度：℃;
胶筒外径，mm;
钢带式骨架的护张武胶筒。
iKANiKAca
5要求
5.1橡胶材料
HG/T 2702-2016
KZI)型胶简采用丁情橡胶和氢化丁哨橡胶，KZ-13塑、K2.S型胶简采用丁情橡胶，梭胶材料物理机械性能要求及试验方法应符合表 1的规定。表 1KZ-D 型、KZ-B 型、KZ-S 型胶筒橡胶材料物理机械性能要求及试验方法KZ-D墅
度(邵尔A)
拉伸强度/MPa
拉断伸长率/杀
热空气老化
C21h
拉伸强度变化率/%
拉断仲长率变化率/%
@ 120 ℃: X24 1
拉伸强度变化率/%
拉断仲长率交化率/
150 : X2 h
拉仲强度变化率/%
拉断伸长率变化率/%
耐混合液（常温×2h)
休积变化率/%
耐—[:紫油
0: 120 C X24 b
拉伸强度变化率/%
拉断伸长率变化率/%
(?) 150 ℃ × 24 h
拉伸强度变化率/%
拉断伸长率变化率/%
压缩永久变形(0℃×22 h)7%
5.2胶筒
5.2.1外观
内莜曾
丁像胶
躺该胶
外胶筒
了萌橡胶
- 5---8
下腹橡胶
KZ-H型、
Kz-S型
- 5 -. 1 8
试验方法
G3/T 531. :
GB/T 528 -2009.
【型试样
GR/T 3512 2C14
G1/T 169C--2010.
校混合液成分
度配制方法见IIG/T
27G1 --2016对录[3
妥 GB/T 1690 - -2010
GB/T 77561906,
型试样、
沃缩率25%
口视法检查，KZ D型胶筒的外观要求见表2.KZ B型，KZ-S型胶筒的外观要求见表3。(2)
iiKANiKAca
HG/T 2702—2016
缺陷名称
脱层、分层
裂纹、磐口
嫁胶按头衰迹
缺陷名弥
橡胶接头娘迹
5. 2. 2 尺寸
表2KZ-1)型胶筒的外观要求
缺陷要求
橡胶材料与钢带之间不充许悦层；内胶简与外胶箭表面不允许分层。不允许。
长度不大于2nm：宽度不大F1num，深度不大于0.5mm，在胶筒表而积350=m之内不多于2处。直径不大于 3 mm. 高度或深度不人于 0. 5 mm，在胶简表而积 350 ml之内不多 『 3 处，表面接头痕遂深度不火于0.5mm，宽度不大于1mm：不多」3处。表3KZ-B型、KZ-S型胶筒的外观要求缺要求
不允许。
不充许，
不允许。
不允许，
不允许。
长度不大」2mm.宽度不太于1mm：离度诚深度不于0. m在胶表面积 35n un之内个多于2处，
长度不大」:2 tm，高度或深度个大于 0. 5 mm. 衣胶筒表而积 350 mm之内不多3处。内表面接头痕迹深度不大于0.5 r1：宽度不人于1 mm.长度不阻：满头缺腰不允许露骨渠材科，斜面以内缺胶深度不大」1 mim，总面积不大于 mu*，直径用分度值为不大于0.03nm的卡尺行计量，长度用分度值为1mm的钢板尺进行计量，KZ-D型胶简的尺寸要求见表4，KZ-B型、KZS型胶简的儿寸要求见表5。4
iKAoNiKAca
胶简代号
K2-1D39-X X.30
K2. [35 Y X 25
Kz-70 × 35
KZ. E80 × × 45
KZ-D00-X. X-30
K2-99-X Y-15
KZ-1399-×X -35
KZ-D1G5-XX-70
KZ-DIG5.40
KZ-Di10-X ×-15
KZ-D-11-× X-7
KZ-DIII-人X-50
KZ-D128-XX-75
K2-D138-X× -75
KZ-D110-X X-R0
KZ-D112-× X-80
Kz-DI50- X-75
KZ-D160-XX-75
KZ-D178-￥X-50
KZ-D185-X X-5G
KZ-D:96-XX-tj
KZ-D21C-XX-45
(D±1. 0)
4KZ-D型胶筒尺寸
(D: ±0. 5)
胶筒简代号一栏中的“××”
为最尚1作温变，
胶筒代
KZ-B(或 $) 90-50)-30
K2-B(或 S)90-0 ·40
KZ-B(或 3)94-50-12
KZ-H(或 S)11(-7(0-15
KZ-B(或 S)113-5(-50
KZ-B(或 $)113902)
KZ-B(或 $)113 90 5C
KZ-B(或 3)139-50-50
Tr3$×3
M48×2
M60×2
M68×2
M75×3
M85×3
M85×3
M90×3
M93×2
M93×2
Mlicx3
M-20 x 3
M125×3Www.bzxZ.net
M125×3
M130X3
M135×+
M155x4
M165×4
M170×
Tr188x6
nc0-1 23n
1ro3-~1200
1con--120c
10001200
1 090-1 560
1000~1500
1 000 ~1 500
I con--1 5nc
150℃
HG/T2702—2016
(L: 13)
0～60
100 --600
10(1～60)
40C--G00
400~901:
100~30℃
400~-900
32090:
分别代表120℃、150℃
其值为120 或150，
KZ-S型胶筒尺寸
KZ-B 型、
(DI±0. 5)
M72×3
M85×3
M85×3
M85×3
(L±3)
适应片径
+8 -- 55
86-·102
36-102
16) -- -08
102--121
121 -124
121-- 124
121 -:124
124--132
124j32
132~14h
146~154
116 ~154
154--160
154~112
165~:178
194--203
203--226
226--238
238~254
适应套管
101107
101 107
101 --107
:24~ [27
122-132
122 -127
122-124
145 ~- 254
HiKAoNiKAca
HG/T 2702—2016
5.2. 3密封性能
按附录A规定的方法进行试验。试验过程中不应有泄溺，试验后胶简不应有摄坏5.2.4扩张性能、耐压性能及疲劳性能按附录A规定的方法进行试验。K么-D型胶筒的扩张性能、厨压性能及疲劳性能应符合表6的规定，KZB型、K7-S型胶筒的扩张性能、耐压性能及疲势性能应符合表7的规定表6
6KZ-D型胶筒性能指标
扩张性能
胶筒代好
KZ-D3D-X X-30
KZ-D55-X X-25
KZ-L70-×X-33
K2-D90-X X -45
K2-LD09心-X X-50
KZ-I99-XX-55
K2-D99-X X-35
KZ-D:05-X X-70
KZ-1105-× ×-4(:
KZ-D110-X X-75
KZ.D114-XX-75
KZ-D114-XX-50
Kz. [0128-X X-75
KZ-D138-X X-75
K2-0140-X X-80
K7. D142:X X-80
K7.1150 :X X 75
KZ-D160-×X 75
KZ-13178-× × 5C
KZT>L85 XX 50
KZ-D196-XX-45
KZ-D210-X X-45
扩张外径
扩张压力
不大护
工作压力
适正性能
偏心距
突出望
不大是
残余登形
不大于
疲劳性能
套笃内称
波劳欧数
iKANiKAca
胶简代站
KZ-B(或 S)5G-S9-30
K2-B(或 S) 9:-50-4)
KZ-E(或S)94-30-21
KZ-B(或 S)110-70-36
K%或S)11350
K7. 13(或 $)113 95 45
Kz B(或 $)! [3 80 50
KZ-B S)139-50-50
6检验规则
6.1橡胶材料
表7KZ-B型、KZ-S型胶筒性能指标护张性能
扩张外径
扩张压力
不大于
工作压力
6.1.1同班、同机台生产的不多卡0辊为批：耐压性能
俯心距
不大于
不大丁
殁余变形
HG/T2702—2016
疫劳性能
套管内径
疲劳次数
6.1.2每批混炼胶随机抽圾-辊、按照表1的要求逐批进行全项检验。当检验结果有一项不合格时，应取双倍样品进行复检，若复检仍不合格：允许对炼胶修炼一次，修炼后应逊行全项检验，若其中仍有一项不介格，则该批混炼胶不合格，同时成对卡检验的混炼胶逐轭进行全项检验，自到稳定合格后方欧复正常检验。
6.2胶筒
6. 2. 1 胶筒以不多了 300 件为一批。6.2.2胶简的外观、尺寸和密封性能应逐件检验，如有不合格：则该校筒不合格。6.2.3每批抽取3件样品进行扩张性能、耐压性能试验。在3件样品中，允许有1件样品的扩张压刃高下规定指标，但不应超过规定指标的20%：允许有1件样品的偏心距人于规定指标：但不应大于指标1mm；允许有1件样品的突出量尺了规定指标，但不应人于规定指标3mm，若有两项指标不合格，则应取双倍样品对不合格项目进行复试，若仍不合格，则该批胶简不合格。6.2. 4对经扩张性能试验和耐压性能试验个格的 3 件样品进行疲劳性能试验。如 3 件样品均合格，则该批胶简合格：始3件样品均不合格，则该批胶筒不合格；如3件样品中有1件或2件样品不合格，则相应再取2件或4件样品进行复试，复试的样品全部合格则该批胶筒格，如有1件不合格则该批胶筒不介格。
7标志、包装、运输和贮存
7.1标志
在胶筒中间胶层上用白色涂料喷涂胶简代号及牛产厂家，在K2D型胶简两端金属外表面还应打上牛产日期及批次；在产品包装箱上标注产品名称、胶筒代、产品编号、生产厂名、厂址、生产H(33)
iiKAoNiKAca
IG/T2702—2016
期、本标编号。
胶简采用木箱或纸箱单独包装，对尺小较小的胶筒也可儿支一个包装箱包装。随箱附带装箱清单，使用说明书及产品合格证。注：在提供胶筒的同时向源户提共的皎管便所说明书中应命安全内容，7.3运输
胶简在装卸和运输过程中严禁磕硼，不可堆放，避免雨淋、『炳。7.4贮存
胶筒应按GB/T20739·2006的要求进行贮存。胶简从生产之日起贮存期为2年。(3.4)
A.1试验仪器
【规范性附录]
扩张式胶筒成品性能试验方法
A.1.1试压泵及相应的封隔臀钢体，A.1.2压方表：清度为1.5级，量程根据试验压力选择，A.1.3卡尺导钢板尺。
A.2试样
试样为1件扩张式过漏器胶筒。
4.3试验条件
4. 3. 1 试验前，试样应在室混 18 ~: -~28 : 下停放 4 h 以 上。HG/T 2702—2016
A，3.2扩张阵能试验，密封性能试验、耐压仆能试验的鼠度为室疆：加介质为清水A.3.3疫劳性能试验，在规的温设利工作压力下，在\或10=轻柴油进行，A.4试验程序
密封性能试验
A.4.1.1取一个与胶简等长的会管：对外径不小于mm的KZD型胶筒，套管内径=胶筒外径「60 mm：对于外径小于55 Imr 的 Kz-D 型胶筒，套管内径=胶筒外径十20 tntm；对于 K2-B 型、Kz-s型胶简，套管内径=胶筒外径·F30m1m。A,4.1.2问胶简内施加表5、表7规定的扩张压力，稳压2tin后泄压，反复5次，A.4.1.3检查有否泄漏。
A.4.1.4另取个与胶筒等长的套管。对下Kz-D型胶筒，套管内径一胶筒外径一20) mm1：对下KZB型、KzS型胶简、套管内径=胶简外径+10tntu。A，4.1.5向套管内施加20MPa压力，稳压5min。A.4.1.6检查试验过程中有否泄漏，试验完后检查胶筒有否损坏。A.4.2扩张性能试验
A.4.2.1组装时隔器、测量记录胶筒的内径（D,）、外径（D）及长度（L）4.4.2.2以小排量面中心管加压，当胶简外径扩张全表6、表7舰定的护张外径时记录其护张下力，A.4.3耐压性能试验
A. 4. 3. 1 偏心试验
将与胶筒等长的套管端正地在封溺器上，笠的内径见表6，表7。以清水为介质，向中心管($5)
HG/T2702—2016
内施加表 6、表7规定的T作压力，稳压10 min．于套管两端测量狡简与套管间最大间隙1i及最小间12
胶筒偏心距A按公式（A.1）评算：..i-b
式中：
A/—偏心距的数值，单位为毫米（mm）tl一一最大间隙的数值，单位为毫米（mm）；12—一最小间既的数值，单位为毫米（mm），A.4.3.2残余变形试验
封隔器组装前，测量胶筒外径Φ。以清水为介质，向中心内施川表6、表7规定的试验压力，稳乐10mim后放压，取下套管，恢复2h后、再测量胶简肩部的最大径。胶商残东变形A5接公式（A.2）算：Ag=8二x100
武中：
d——残余变形，以表示，
一胶简试验虐的肩游外径的数值，单位为毫米（rmm)；-胶简试验前的肩部外径的数值：单位为毫米（mm）。p
A.4.4疲劳性能试验
A.4.4.1胶筒经密封性能试验和扩张性能试验、耐压性能试验合格后，端正地套上套管，套管内径见表6、表7．套管的长度不小于封器的长度，A.4.4.2向中心管内施加表6、表7给出的T作压力。A.4.4.3山套管一端施加表6、表7给出的工作压力，稳压4h后，放掉压力至零，再从套管一端施加同样的工作压力，仍稳压4h后，放掉压力A,4. 4.4最后放掉中心管压力。A,4.4.5从A.4.1.2至A.1.4.1的过程即为次疲劳，如此反复至表6、表7规定的疲劳次数，付次疲劳性能试验问筛5min。
4.4.4.6检查有否卡、漏、中现象。1o
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
