SN/T 4433-2016
基本信息
标准号： SN/T 4433-2016
中文名称：原油上方气相硫化氢的测定试管法
标准类别：商检行业标准(SN)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2885652
标准分类号
关联标准
出版信息
相关单位信息
标准简介
SN/T 4433-2016.Determination of hydrogen sulfide in the vapor phase above crude oil- Detector tube method.
1范围
SN/T 4433规定了原油上方空间气相硫化氢浓度的测试方法。
SN/T 4433适用于原油上方空间中体积分数范围在5 mL/kL~4 000 mL/kL之间的气相硫化氢浓度的测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。儿是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T4756石油液体手工取样法
3术语和定义
下列术语和定义适用于本文件。
3.1上方平衡空间equilibrium headspace
所有气相成分与液相成分处于平衡状态的液体上方气体空间。
4方法概要
在一个1 L试验容器中倒人约50%容量的含有硫化氢的原油样品,用氮气置换试验容器中原油试样上方空间的气体，,经加热、振荡处理使原油中液相硫化氢和上方相硫化氢处 于平衡状态 ,使用手工泵和带刻度的变色检测管来测量试验容器中原油t 方平衡空间气相硫化氢浓度。
5试剂和材料
5.1容器
盛样容器和试验容器应由不与硫化氢反应的材料制成(如带有旋转盖的1L圆形玻璃瓶),瓶体洁净干燥。试验容器的50%容量处应有标记。
5.2可变色检测管
密封的玻璃管尖端尺寸应符合相应采样器的管套大小。管中的试剂层,一般为涂有活性化学药品的硅胶基底,与硫化氢有特定反应,并且当接触含有硫化氢的气体样本时会产生明显的变色反应。检测管上应直接标明校准刻度,或方便读出硫化氢浓度值的其他标记，刻度应显示出反应物变色长度与硫化氢浓度的对应关系。
1范围
SN/T 4433规定了原油上方空间气相硫化氢浓度的测试方法。
SN/T 4433适用于原油上方空间中体积分数范围在5 mL/kL~4 000 mL/kL之间的气相硫化氢浓度的测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。儿是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T4756石油液体手工取样法
3术语和定义
下列术语和定义适用于本文件。
3.1上方平衡空间equilibrium headspace
所有气相成分与液相成分处于平衡状态的液体上方气体空间。
4方法概要
在一个1 L试验容器中倒人约50%容量的含有硫化氢的原油样品,用氮气置换试验容器中原油试样上方空间的气体，,经加热、振荡处理使原油中液相硫化氢和上方相硫化氢处 于平衡状态 ,使用手工泵和带刻度的变色检测管来测量试验容器中原油t 方平衡空间气相硫化氢浓度。
5试剂和材料
5.1容器
盛样容器和试验容器应由不与硫化氢反应的材料制成(如带有旋转盖的1L圆形玻璃瓶),瓶体洁净干燥。试验容器的50%容量处应有标记。
5.2可变色检测管
密封的玻璃管尖端尺寸应符合相应采样器的管套大小。管中的试剂层,一般为涂有活性化学药品的硅胶基底,与硫化氢有特定反应,并且当接触含有硫化氢的气体样本时会产生明显的变色反应。检测管上应直接标明校准刻度,或方便读出硫化氢浓度值的其他标记，刻度应显示出反应物变色长度与硫化氢浓度的对应关系。
标准图片预览
标准内容

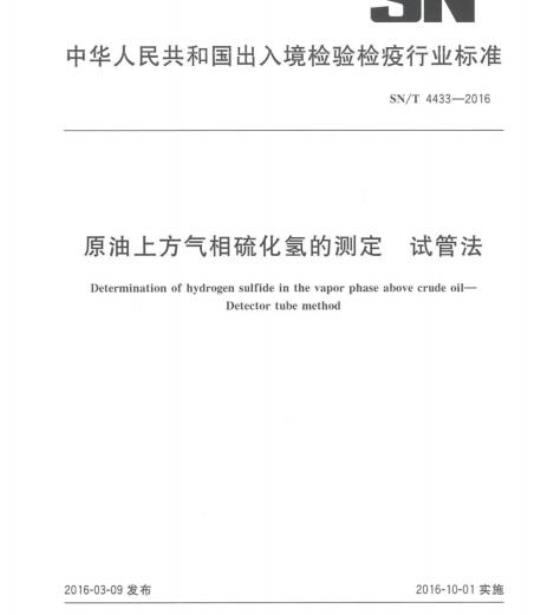

中华人民共和国出入境检验检疫行业标准SN/T4433—2016
原油上方气相硫化氢的测定
试管法
Determination of hydrogen sulfide in the vapor phase above crude oil-Detectortubemethod
2016-03-09发布
中华人民共和国
国家质量监督检验检疫总局
2016-10-01实施
本标准按照GB/T1.1一2009给出的规则起草。SN/T4433—2016
本标准修改采用ASTMD5705-12《残渣燃料油上方气相硫化氢测量的标准试验方法》。本标准由国家认证认可监督管理委员会提出并归口。本标准主要起草单位：中华人民共和国宁波出人境检验检疫局，中国检验认证集团宁波有限公司。本标准主要起草人：邬蓓蕾、胡正兵、王豪、汪志凯、薛新春、王群威1范围
原油上方气相硫化氢的测定试管法本标准规定了原油上方空间气相硫化氢浓度的测试方法。SN/T4433—2016
本标准适用于原油上方空间中体积分数范围在5mL/kL～4000mL/kL之间的气相硫化氢浓度的测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4756石油液体手工取样法
3术语和定义
下列术语和定义适用于本文件
equilibriumheadspace
上方平衡空间
所有气相成分与液相成分处
4方法概要
在一个1L试验容器中
倒人约
状态的液体上方气体空
50%容量的含有硫化氢的原油样品，用氮气置换试验容器中原油试里使原油中液相硫化氢和上方气样上方空间的气体，经加热、振荡处基气相硫化氢处于平衡状态，使用手工泵和带刻度的变色检测管来测量试验容器中原油上方平衡空间气相硫化氢浓度。5试剂和材料
5.1容器
盛样容器和试验容器应由不与硫化氢反应的材料制成（如带有旋转盖的1L圆形玻璃瓶），瓶体洁净干燥。试验容器的50%容量处应有标记。2可变色检测管
密封的玻璃管尖端尺寸应符合相应采样器的管套大小。管中的试剂层，一般为涂有活性化学药品的硅胶基底，与硫化氢有特定反应，并且当接触含有硫化氢的气体样本时会产生明显的变色反应。检测管上应直接标明校准刻度，或方便读出硫化氢浓度值的其他标记，刻度应显示出反应物变色长度与硫化氢浓度的对应关系。
5.3氮气
纯度大于99.9%。
SN/T4433—2016
6仪器
6.1振荡器
种台式轨道振荡器，配有可以固定1L圆形玻璃瓶的夹具，并能在220r/min的转速下工作，6.2计时器
能够以秒为间隔从1s计时到30min。6.3带有测温装置的瓶塞
个带有测温装置并与圆形玻璃瓶（5.1）配套的软木塞，测温装置（配有200mm长芯轴的表盘式温度计）能够准确测量60℃士1℃下的试样温度，其长度应足以进人试样液面以下至少25mm，且与试验容器底部距离不小于25mm。
6.4烘箱或水浴
能够将试样加热至60℃土1℃。
6.5采样器
种手动的活塞式或风箱式采样器，其一个行程可产生100cm土5cm的气体，应与配套的检测管一起使用。
7样品
按GB/T4756标准取得代表性样品。至少取2瓶1L容量的样品，尽量充满盛样容器的上方空间。迅速密封并立即送至试验地点，每个样品的测试应在取样后1h～4h内完成。剩余样品不应保存并用于下次试验，一个单独样品只能用作一次测试。8试验步骤
8.1测试前准备
8.1.1将充满样品的盛样容器（5.1)在室温下放置至少1h，然后倒出部分样品至空的1升试验容器（5.1)中，直至其容积的50%士5%处。剩余样品根据有关规定作废弃油品处理。8.1.2插入一根氮气（5.3）吹扫管线至原油样品液面上方13mm范围内，以2L/min的速率对试样上方空间的气体进行30s置换。尽量减少试验容器打开时间以避免样品蒸汽的损耗。在氮气吹扫完成后立即用一个带有表盘式温度计的软木塞（6.3)将试验容器开口封闭，如图1a)所示。8.1.3将装有样品的试验容器（5.1)放人烘箱或水浴（6.4）中，设定温度60℃土1℃，加热至样品温度达到60℃士1℃为止。样品应在烘箱或水浴（6.4）中放置至少30min，包括加热至60℃的时间。8.1.4在样品加热同时，将一个未开口的检测管（5.2)装人采样器（6.5)中，并检查采样器（6.5)的气密性。具体参照使用说明书中有关详细操作以及对于泄漏故障排除说明开展气密性检查，检查一般应持续1min。
8.1.5从烘箱或水浴（6.4)中取出试验容器，并放人振荡器（6.1)的夹具中固定，以220r/min的速率振荡3min土1s，使硫化氢液相和气相间处于平衡状态。2
8.2样品测试
表盘式温度计
手工泵
软木塞
铝循纸
玻璃瓶
检测管
a）带温度计的试验瓶
b）带气泵和检测管的试验瓶
图1原油上方气相硫化氢测试示意图SN/T4433—2016
8.2.1将试验容器（5.1)静置于水平试验台面上，取出带有温度计的瓶塞（6.3），并立即用铝箔纸将瓶口密封。
8.2.2根据硫化氢浓度估计值，选择一个合适测量范围的检测管（5.2）。当变色长度超过检测管（5.2）刻度范围一半以上时，读数的准确性将相对提升。8.2.3打开检测管（5.2）尖端，并将其插人采样器（6.5）中，注意管上的流动方向指示标记。从试验容器上的铝箔中将检测管（5.2）插人，握住采样器（6.5）使检测管不要接触样品，且与液面保持至少13mm距离，如图1b)所示。挤压完成一次采样器（6.5)的完全压缩操作。8.3测试数据
8.3.1松开采样器（6.5），释放压力后取出检测管，并立即从检测管上的刻度或随附的图表中读取硫化氢浓度值，数据应在变色部分的最大值点读取。如果有变色不均匀现象发生，则读取变色最大值点和最小值点数值，并取两个读数的算术平均值。8.3.2如果检测管刻度说明指定超过一个行程，则按额定行程数对采样器重复8.2.3和8.3.1中的操作，或者对一个行程操作读数按式（1)作如下修正：Ceor-coXss
（1）
SN/T4433—2016
式中：www.bzxz.net
体积分数修正值，单位为毫升每千升（mL/kL）：体积分数观测值，单位为毫升每千升（mL/kL）：额定行程。
如果试验是在海拨610m以上高度进行的，则有必要对读数值按式（2）进行大气压力修正Ceor=C。Xputm/p
式中：
体积分数修正值，单位为毫升每千升（mL/kL）体积分数观测值，单位为毫升每千升（mL/kL）：标准大气压力，
力—大气压力，单位
8.3.3如果体积分数值超出读
L325kPa
千帕（kPa)
-（2)
到检测管的最小室
刻度，则需更换一个不同量程的检测管并重新测试样品。不应对已试验样品重复测重新试验，直到读数在刻度范围之内或8.3.4在测得一个良好的数据结
试验。
或重复使用
积分数小
个检测管。用不同量程检测管和新样品mL/kL为止。
原油的不同样品，用新的检测管重复上述步骤进行8.3.5记录原始读数、行程数修正值、大气压力修正值以及测试温度。9结果计算与报告
计算各样品试验数据的算
原油出具气相硫化氢浓度平均值报告10
精密度
10.1重复性
值，作为原油上方气相硫化氢浓度值，结果保留整数。对每批试验以体
单位，同时注明试验温度。
积分数（ml/kL）作为
在重复性条件下，两个测试结果的绝对差值小于或等于重复性限（r）的概率为95%，重复性限（r）按式（3）方程式计算：
r=0.20X+10
式中：
重复性限值，单位为毫升每千升（mL/kL）：X
两次试验结果的平均值，单位为毫升每千升（mL/kL）。10.2再现性
（3）
在再现性条件下，两个测试结果的绝对差值小于或等于再现性限（R）的概率为95%，再现性限（R）按式（4)方程式计算：
R=0.30X+15
（4）
式中：
-再现性限值，单位为毫升每千升（mL/kL）；两次试验结果的平均值，单位为毫升每千升（mL/kL）。SN/T4433—2016
SN/T4433-2016
中华人民共和国出入境检验检疫行业标准
原油上方气相硫化氢的测定
SN/T4433—2016
中国标准出版社出版
试管法
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）总编室：（010）68533533
网址spc.net.cn
中国标准出版社秦皇岛印刷厂印刷茅
开本880×12301/16
印张0.75
字数11千字
2016年9月第一版2016年9月第一次印刷印数1—1100
书号：155066·2-30532
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
