HG/T 4990-2016
基本信息
标准号： HG/T 4990-2016
中文名称：胶鞋扭转性能试验方法
标准类别：化工行业标准(HG)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：274484
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 4990-2016.Test method of torsion performance for rubber shoes.
1范围
HG/T 4990规定了胶鞋扭转性能的试验方法。
HG/T 4990适用于胶鞋扭转性能的测试，其他鞋类扭转性能的测试可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T2941-2006橡胶物理试验方法试样制备和调节通用程序
3术语和定 义
3.1
扭转性能 torsion performance
通过扭转试验测出将鞋后跟向鞋的内外两侧转动到某个设定角度时所需的最大扭矩。
3.2
扭转力矩 twist torque
简称扭矩，扭转方向的力与旋转中心的距离的乘积，公制单位为牛顿●米(N.m)。
4原理
在同一水平面上分别固定试样的鞋头和鞋后跟，然后将鞋头起翘，与鞋后跟所在的水平面成一定
的角度，再将鞋后跟以一定的速度绕扭动轴做相对转动，测定向鞋内外两侧转动到设定角度所需的最大扭矩，用以表示试样的扭转性能。
5试验装置
5.1鞋头夹持装置
鞋头夹持装置通过调节上层夹板与平台之间的距离可将鞋头夹紧，并能根据试样大小在水平方向移动来调节与鞋后跟夹持装置的距离，见图1。
5.3 动力装置
可与鞋后跟夹持装置的扭动轴连接，并可绕扭动轴向左、右两侧方向转动角≥30°，扭转速度为2.6 rad/ min士0.1rad/ min。
5.4数据获取和显示装置
可实时测量扭转过程中产生的扭矩，输出并显示测试数据，测量范围0N●m~30N●m,精确度为0.01 N●m。
1范围
HG/T 4990规定了胶鞋扭转性能的试验方法。
HG/T 4990适用于胶鞋扭转性能的测试，其他鞋类扭转性能的测试可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T2941-2006橡胶物理试验方法试样制备和调节通用程序
3术语和定 义
3.1
扭转性能 torsion performance
通过扭转试验测出将鞋后跟向鞋的内外两侧转动到某个设定角度时所需的最大扭矩。
3.2
扭转力矩 twist torque
简称扭矩，扭转方向的力与旋转中心的距离的乘积，公制单位为牛顿●米(N.m)。
4原理
在同一水平面上分别固定试样的鞋头和鞋后跟，然后将鞋头起翘，与鞋后跟所在的水平面成一定
的角度，再将鞋后跟以一定的速度绕扭动轴做相对转动，测定向鞋内外两侧转动到设定角度所需的最大扭矩，用以表示试样的扭转性能。
5试验装置
5.1鞋头夹持装置
鞋头夹持装置通过调节上层夹板与平台之间的距离可将鞋头夹紧，并能根据试样大小在水平方向移动来调节与鞋后跟夹持装置的距离，见图1。
5.3 动力装置
可与鞋后跟夹持装置的扭动轴连接，并可绕扭动轴向左、右两侧方向转动角≥30°，扭转速度为2.6 rad/ min士0.1rad/ min。
5.4数据获取和显示装置
可实时测量扭转过程中产生的扭矩，输出并显示测试数据，测量范围0N●m~30N●m,精确度为0.01 N●m。
标准图片预览
标准内容

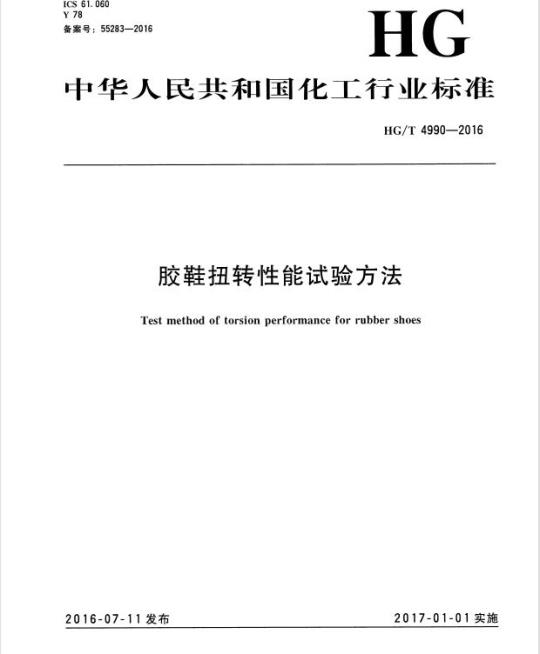

ICS 61. 060
