HG/T 5077-2016
基本信息
标准号： HG/T 5077-2016
中文名称：光学功能薄膜近红外光谱透过率的测量方法
标准类别：化工行业标准(HG)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：199885
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 5077-2016.Optical functional films-Measuring method of the near infrared spectral transmittance.
1范围
HG/T 5077规定了光学功能薄膜近红外区(780nm~2500nm)光谱透过率的测量方法。
HG/T 5077适用于光学功能薄膜近红外光谱透过率的测量，也适用于其他透明或半透明物体近红外光谱透过率的测量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 25274-2010液晶显示 器(LCD)用薄膜紫外吸收率测定方法
GB/T 26332. 1-2010光学 和光学仪器光学薄膜 第1 部分:定义
JC/T 2020-2010透光性精细陶瓷透过率的测试方法
JJG 178-2007 紫外、可见、近红外分光光度计检定规程
3术语和定义
GB/T 26332. 1-2010界定的以及下列术语和定义适用于本文件。
3. 1
近红外透过光谱 near infrared transmittance spectrum
用波长或波数为横坐标、透过率为纵坐标描绘物质在近红外区域的光谱曲线。
4测量原理
按照JC/T 2020-2010 第3章的规定。包括双光路分光光度计法和积分球式分光光度计法。
5测量环境条件
按照JJG 178-2007中6. 1.6的规定。
1范围
HG/T 5077规定了光学功能薄膜近红外区(780nm~2500nm)光谱透过率的测量方法。
HG/T 5077适用于光学功能薄膜近红外光谱透过率的测量，也适用于其他透明或半透明物体近红外光谱透过率的测量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 25274-2010液晶显示 器(LCD)用薄膜紫外吸收率测定方法
GB/T 26332. 1-2010光学 和光学仪器光学薄膜 第1 部分:定义
JC/T 2020-2010透光性精细陶瓷透过率的测试方法
JJG 178-2007 紫外、可见、近红外分光光度计检定规程
3术语和定义
GB/T 26332. 1-2010界定的以及下列术语和定义适用于本文件。
3. 1
近红外透过光谱 near infrared transmittance spectrum
用波长或波数为横坐标、透过率为纵坐标描绘物质在近红外区域的光谱曲线。
4测量原理
按照JC/T 2020-2010 第3章的规定。包括双光路分光光度计法和积分球式分光光度计法。
5测量环境条件
按照JJG 178-2007中6. 1.6的规定。
标准图片预览
标准内容

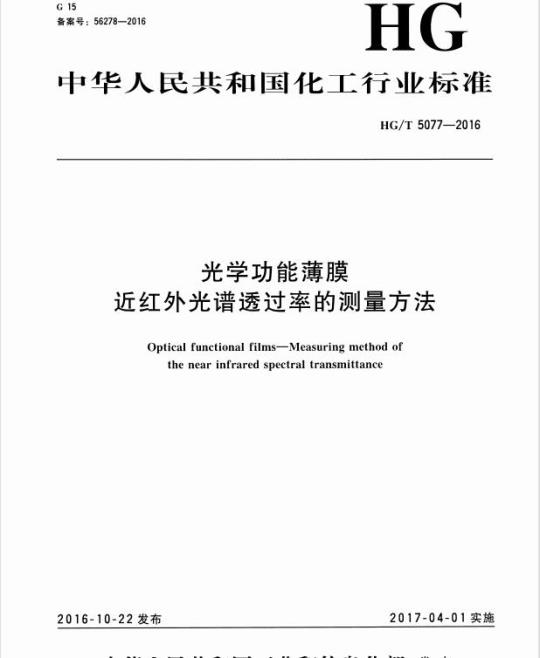

ICS 71. 080. 99
备案号：56278-2016
中华人民共和国化工行业标准
HG/T 5077—2016
光学功能薄膜
近红外光谱透过率的测量方法
Optical functional filns-Mcasuring mcthod ofthe near infrared spectral transmittancc2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布前
本标准接照G3/T1.12009给山的规则起草。本标准出中国石油和化学1.业联合会提山本标准由企国光学功能薄膜材料标准化技术委员会（SAC/T(131）归口。本标推起草单位：中国兵器1业集团第五研究所、中国乐凯集团有限公司，HG/T 5077—2016
本标准主要起常人：张瑞蓉、桂花、韩建龙、正益珂、于名讯、潘士兵、杨欣欣，淄忠泉、白银亮。
1范围
光学功能薄膜
近红外光谱透过率的测量方法
HG/T 5077—2016
本标准规定了光学功能薄膜近红外区（7801I1~-2500111）光谱透过率的测量方法本标准适用于光学功能薄膜近红外光谱透过率的测量，也适用于其他透明或半透明物体近红外光谱透过率的测量。
2规范性引用文件
下刻文件对于本文件的成用是必不可少的，凡是注们期的引用文件，仗注口期的版本适用于本文件，凡是不注日期的昨用文件，其最新版本（包括所右的修改单）适用于本文件。GB/T252742010液品显示器（ICD）用薄膜紫外吸收率测定方法(GB/T26332.1—2010光学和光学仪露光学薄膜第1部分：定义JC/T2020-—2010透光性精细晰瓷透过率的测试方法JJG178一2007紫外、Ⅲ见、近红外分光光度计检定规3术语和定义
(B/126332.1—2010界楚的以及下列术语和定义适川下本文件。3.1
近红外透过光谱near infrared transmittance spectrum用波长或波数为横坐标，透过率为纵坐标捕绘物质在近红外区域的光谱曲线：4测盘原理
按照JC/T20202010第3章的规定：包括双光路分光光度计法和积分球式分光光度计法5测量环境条件
按照JJG1782007中6.1.G的规定。6测量仪器
测量光学功能薄膜川I器的光谱范尚应包舍78门nm200nm技术要求应符合JJ178.-20规是的紫外可见近红外分光光度计1级要求：-TTKAONiKAca
HG/T 5077--2016
7试样
7.1试样要求
光学功能薄膜试样应均匀，表面平整光浒：不应有气泡、折痕。划伤、鼻物和汕污等。若试样有特殊要求，按产品规定逃行预处理。7.2试样尺寸
试样寸为50mm×50mm的片或直径为50mm的圆片，特殊的仪器试样尺寸应符测吊仪的规定。
试样数量
每红不少于3个样品进行测量，
7.4取样方法
按照G3/T 25271—2010) 中 5.1 和 5.2 的规定,8测量方法
测员方汰按以下步骤逊行：
a）开启测革仪器：按仪器要求预热至稳定状态：根据试样的测量要求，选择被长范用、波长间隔以及扭描速度等相关参数：h)
按照测仪器的使月方法，进行全波段零点和100%透过率基线校正；tl)
斯长待测光学功能薄膜试样的保护膜皮离型膜等，在不能让试样受到污染的情况下将被测试样乓直置于样品室光路中：测载许记录被测试样的透过率：取出被测试样，绘制其近红外透过光谱曲线，并列出对应波长下的透过率数据；e
重复d)--e)，依次测量并记录平行试样的近红外光谱透过率；f）
测量结束后，关闭测量仪器。
测曼结果表述
测量结果应包合如图1所示的近红外光谱透过率制线和对应波长下的透过率数据。21
rrKAoNiKAca
10测试报告
波长nm
近红外光谱透过率曲线示意图此内容来自标准下载网
测试报告成包拆下列内等：
测试口期：
测试温度、復等环境条件：
测所依据的标准名称和编号：
测虽所用仪器方法；
测量仪器的名称、型号、以及波长范围、波长间痫等测壁参数：被测光学功能薄膜的名称、规格、型号、厂家等描述；测量结果：
任何其他的相关信息。
HG/T 5077—2016
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
