工程建设标准全文信息系统
中华人民共和国国家标准
GB/T50312—2000
建筑与建筑群综合布线系统
工程验收规范
Code for engineering acceptance of generic cablingsystem for building and campus建标
2000—02—28
2000—08—01
国家质量技术监督局
中华人民共和国建设部
工程建设标准全文信息系统
联合发布
工程建设标准全文信息系统
中华人民共和国国家标准
建筑与建筑群综合布线系统
工程验收规范下载标准就来标准下载网
Code for engineering acceptance of generic cablingsystem for building and campusGB/T50312—2000
主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期2000年8月1日
工程建设标准全文信息系统
工程建设标准全文信息系统
关于发布国家标准
《建筑与建筑群综合布线系统工程设计规范》和《建筑与建筑群综合布线系统工程验收规范》的通知
建标[2000]48号
根据我部《关于印发一九九九年工程建设国家标准制订、修订计划的通知》（建标[1999]308号）的要求，由信息产业部会同有关部门共同制订的《建筑与建筑群综合布线系统工程设计规范》和《建筑与建筑群综合布线系统工程验收规范》，经有关部门会审，批准为推荐性国家标准，编号分别为GB/T50311—2000和
GB/T50312—2000，自2000年8月1日起施行。本规范由信息产业部负责管理，信息产业部北京邮电设计院负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部
二〇0〇年二月二十八日
工程建设标准全文信息系统
工程建设标准全文信息系统

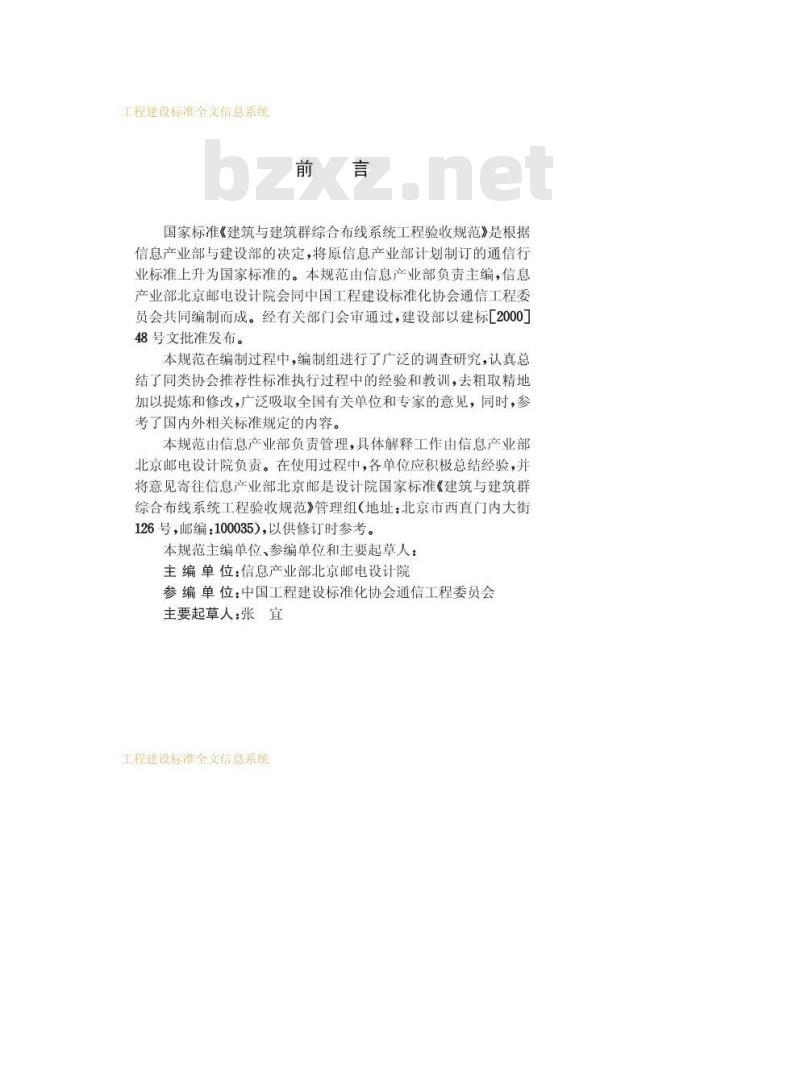

国家标准《建筑与建筑群综合布线系统工程验收规范》是根据信息产业部与建设部的决定，将原信息产业部计划制订的通信行业标准上升为国家标准的。本规范由信息产业部负责主编，信息产业部北京邮电设计院会同中国工程建设标准化协会通信工程委员会共同编制而成。经有关部门会审通过，建设部以建标[2000]48号文批准发布。
本规范在编制过程中，编制组进行了广泛的调查研究，认真总结了同类协会推荐性标准执行过程中的经验和教训，去粗取精地加以提炼和修改，广泛吸取全国有关单位和专家的意见，同时，参考了国内外相关标准规定的内容。本规范由信息产业部负责管理，具体解释工作由信息产业部北京邮电设计院负责。在使用过程中，各单位应积极总结经验，并将意见寄往信息产业部北京邮是设计院国家标准《建筑与建筑群综合布线系统工程验收规范》管理组（地址：北京市西直门内大街126号，邮编：100035），以供修订时参考。本规范主编单位、参编单位和主要起草人：主编单位：信息产业部北京邮电设计院参编单位：中国工程建设标准化协会通信工程委员会宜
主要起草人：张
工程建设标准全文信息系统
工程建设标准全文信息系统
环境检查
器材检验·
设备安装检验
缆线的敷设和保护方式检验
5.1缆线的敷设
5.2保护措施
缆线终接..
工程电气测试
工程验收
附录A综合布线系统工程检验项目及内容（1)
：（3）
+**（6)
（10）
：（13)
（15)
（17)
.*(18)
附录B
综合布线系统工程电气测试方法及测试内容（21附录C
光纤链路测试方法
附录D
光纤连接器极性
附录E
对绞电缆型号表示法
本规范用词说明
工程建设标准全文信息系统
（25）
（27)
（29)
工程建设标准全文信息系统
1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。1.0.2本规范适用于新建、扩建、改建综合布线系统工程的验收。1.0.3工程中凡遇本规范未包括的技术标准、技术要求，可依据设计规范的要求及相关国家标准执行。1.0.4在施工过施中，施工单位必须执行本规范有关施工质量检查的规定。建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。1.0.5
综合布线系统工程的验收，除应符合本规范外，尚应符合国家现行的有关标准的规定。
工程建设标准全文信息系统
工程建设标准全文信息系统
2环境检查
2.0.1应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：
1交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
2房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。
3铺设活动地板的场所，活动地板防静电措施的接地应符合设计要求。
4交接间、设备间应提供220V单相带地电源插座。5交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。6交接间、设备间的面积、通风及环境温、湿度应符合设计要求。
工程建设标准全文信息系统
工程建设标准全文信息系统
3器材检验
3.0.1器材检验一般要求如下：
1、工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或与设计不符者不得在工程中使用。
2经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
3工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。
4备品、备件及各类资料应齐全。3.0.2型材、管材与铁件的检验要求如下：1各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。预埋金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。2管材采用钢管、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。3管道采用水泥管块时，应按通信管道工程施工及验收中相关规定进行检验。
4各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。
5铁件的表面处理和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。
3.0.3缆线的检验要求如下：
1工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。
工程建设标准全文信息系统
工程建设标准全文信息系统
2电缆所附标志、标签内容应齐全、清晰。3电缆外护套需完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的技术指标。4电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。
5光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。
6综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度，测试要求如下：1衰减测试：宜采用光纤测试仪进行测试。测试结果如超出标准或与出厂测试数值相差太大，应有光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。2)长度测试：要求对每根光纤进行测试，测试结果应一致，如果在同一盘光缆中，光纤长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。7光纤接插软线(光跳线)检验应符合下列规定：1）光纤接插软线，两端的活动连接器（活接头）端面应装配有合适的保护盖帽。
2)每根光纤接插软线中光纤的类型应有明显的标记，选用应符合设计要求。
接插件的检验要求如下：
1配线模块和信息插座及其他接插件的部件应完整，检查塑材料质是否满足设计要求。
2保安单元过压、过流保护各项指标应符合有关规定。3光纤插座的连接器使用型式和数量、位置应与设计相符。3.0.5配线设备的使用应符合下列规定：1光、电缆交接设备的型式、规格应符合设计要求。2光、电缆交接设备的编排及标志名称应与设计相符。各类4
工程建设标准全文信息系统
工程建设标准全文信息系统
标志名称应统一，标志位置正确、清晰。3.0.6有关对绞电缆电气性能、机械特性、光缆传输性能及接插件的具体技术指标和要求，应符合设计要求。工程建设标准全文信息系统
工程建设标准全文信息系统
设备安装检验
4.0.1机柜、机架安装要求如下：1机柜、机架安装完毕后，垂直偏差度应不大于3mm。机柜、机架安装位置应符合设计要求。2机柜、机架上的各种零件不得脱落或碰坏，漆面如有脱落应予以补漆，各种标志应完整、清晰。3机柜、机架的安装应牢固，如有抗震要求时，应按施工图的抗震设计进行加固。
4.0.2各类配线部件安装要求如下：1各部件应完整，安装就位，标志齐全；2安装螺丝必须拧紧，面板应保持在一个平面上。4.0.38位模块式通用插座安装要求如下：1安装在活动地板或地面上，应固定在接线盒内，插座面板采用直立和水平等形式，接线盒盖可开启，并应具有防水、防尘、抗压功能。接线盒盖面应与地面齐平。28位模块式通用插座、多用户信息插座或集合点配线模块，安装位置应符合设计要求。38位模块式通用插座底座盒的固定方法按施工现场条件而定，宜采用预置扩张螺钉固定等方式。4固定螺丝需拧紧，不应产生松动现象。5各种插座面板应有标识，以颜色、图形、文字表示所接终端设备类型。
4.0.4电缆桥架及线槽安装要求如下：1桥架及线槽的安装位置应符合施工图规定，左右偏差不应超过50mm，
工程建设标准全文信息系统
工程建设标准全文信息系统
2桥架及线槽水平度每米偏差不应超过2mm；3垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm；
4线槽截断处及两线槽拼接处应平滑、无毛刺；吊架和支架安装应保持垂直，整齐牢固，无歪斜现象；5
6金属桥架及线槽节与节间应接触良好，安装牢固。4.0.5
安装机柜、机架、配线设备屏蔽层及金属钢管、线槽使用的接地体应符合设计要求，就近接地，并应保持良好的电气连接。工程建设标准全文信息系统
