GB/T 15331-2020
基本信息
标准号:
GB/T 15331-2020
中文名称:压敏胶粘带水蒸气透过率试验方法
标准类别:国家标准(GB)
标准状态:现行
出版语种:简体中文
下载格式:.zip .pdf
下载大小:858321
相关标签:
胶粘带
水蒸气
透过
试验
方法
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 15331-2020.Test method for water vapor transmission rate of pressure-sensitive tapes.
1范围
GB/T 15331规定了压敏胶粘带水蒸气透过率的试验原理、仪器和设备、试件制备、试验步骤和结果计算。
GB/T 15331包括胶粘带垂直和截面水蒸气透过率的试验方法。胶粘带垂直水蒸气透过率的试验方法适用于单面或双面压敏胶胶粘带,胶粘带截面水蒸气透过率的试验方法仅适用于双面压敏胶粘带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T4851-2014胶粘带持粘性的试验方法.
GB/T 22396压敏胶粘制品术语
3术语和定义
GB/T 22396界定的以及下列术语和定义适用于本文件。
3.1
胶粘带垂直水蒸气透过率 vertical water vapor transmission rate
WVTR垂直
在特定条件下,单位时间内水蒸气透过胶粘带垂直于胶面方向单位面积的质量。
注:通常以克每平方米天[g/(m2●d)]表示。
3.2
胶粘带截面水蒸气透过率 section water vapor transmission rate
WVTR截面
在特定条件下,单位时间内水蒸气透过胶粘带截面方向单位长度的质量。
注:通常以克每平方米天[g/(m2●d)]表示。
4分类
根据水蒸气透过压敏胶粘带位置的不同方向,水蒸气透过率试验方法分为胶粘带垂直胶面方向水蒸气透过率(WVTR垂直)和胶粘带截面方向的水蒸气透过率(WVTR截面)试验方法。
5方法一:压敏胶粘带垂直水蒸气透过率(WVTR垂直)试验
5.1原理
压敏胶粘带粘贴在装有干燥剂的试验盒上,并加盖环形试验盖构成试件。
试件暴露在温、湿度被控制的环境下,每隔一定时间间隔后称取试件质量,当试件质量增重达到平衡后,以单位时间、单位胶粘带面积的质量增加量表征胶粘带的垂直水蒸气透过率。
标准内容

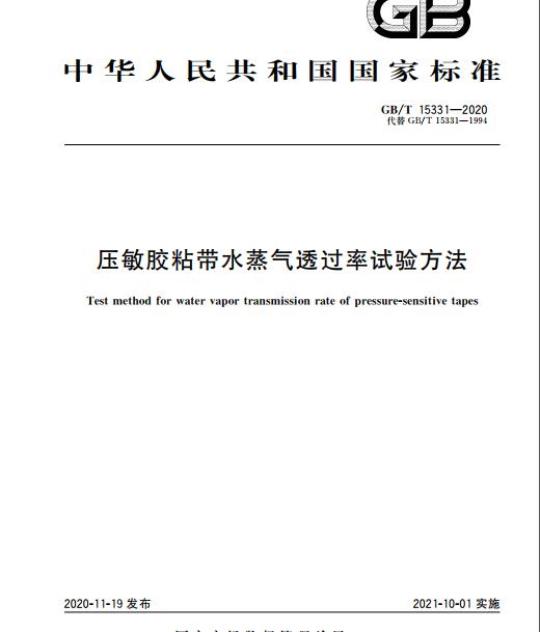

ICS83.180
中华人民共和国国家标准
GB/T15331—2020
代替GB/T15331-1994
压敏胶粘带水蒸气透过率试验方法Test method for water vapor transmission rate of pressure-sensitive tapes2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-10-01实施
本标准按照GB/T1.1一2009给出的规则起草。GB/T15331—2020
本标准代替GB/T15331—1994《压敏胶粘带水蒸气透过率试验方法》,本标准与GB/T153311994相比,主要技术差异如下:修改了标准适用的范围(见第1章,1994年版的第1章);一增加了规范性引用文件(见第2章);修改了术语和定义(见3.1、3.2,1994年版的第2章);增加了将试验方法分为压敏胶粘带垂直水蒸气透过率试验方法(见第5章)和压敏胶粘带截面水蒸气透过率试验方法(见第6章);修改了原理(见5.1.6.1,1994年版的第3章)。修改了仪器和设备中的试验盒(见5.2.1.1994年版的第4章);增加了试验盖(见5.2.2、6.2.2);增加了仪器和设备中的电子天平要求,分度值为0.0001g(见5.2.5):-增加了仪器和设备中需要使用的溶剂和要求(见5.2.7、6.2.7);增加了仪器和设备中的需要使用的码和要求(见5.2.8、6.2.8);增加了仪器和设备中的边沿密封材料(见5.2.9);增加了取样要求(见5.3);
增加了标准试验环境的要求(见5.4);删除了称量条件(1994年版的第6章);修改了试件制备(见5.6、1994年版的第5章);修改了试验步骤和取值方法(见5.7.1994年版的第7章);增加了对试验结果的处理和计算方法(见5.8);修改了结果计算的方法和公式(见5.9,1994年版的第8章);一修改了试验报告的要求(见第7章,1994年版的第9章)。本标准由中国石油和化学工业联合会提出。本标准由全国胶粘剂标准化技术委员会(SAC/TC185)归口本标准起草单位:北京天山新材料技术有限公司、深圳市美信电子有限公司、上海橡胶制品研究所有限公司、中山新亚洲胶粘制品有限公司、永大(中山)有限公司、开平市齐裕胶粘制品科技有限公司、佛山市南海区新永泰胶粘制品有限公司、皇冠(太仓)胶粘制品有限公司、东莞市科建检测仪器有限公司、杭州容放压敏新材料有限公司、宁波大榭开发区综研化学有限公司本标准主要起草人:王林青、陈亚菊、陈维斌、沈雁、杨永强、何汉健、罗吉尔、潘大满、麦启波、苏平、石一峰、虞竺君、陈华昌。
本标准所代替标准的历次版本发布情况为:GB/T15331—1994。
KaeerKAca-
1范围
压敏胶粘带水蒸气透过率试验方法GB/T15331—2020
本标准规定了压敏胶粘带水蒸气透过率的试验原理、仪器和设备、试件制备、试验步骤和结果计算本标准包括胶粘带垂直和截面水蒸气透过率的试验方法。胶粘带垂直水蒸气透过率的试验方法适用于单面或双面压敏胶胶粘带,胶粘带截面水蒸气透过率的试验方法仅适用手双面压敏胶粘带规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T4851—2014胶粘带持粘性的试验方法GB/T22396压敏胶粘制品术语
3术语和定义
GB/T22396界定的以及下列术语和定义适用于本文件。3.1
vertical water vaportransmission rate胶粘带垂直水蒸气透过率
WVTR重点
在特定条件下,单位时间内水蒸气透过胶粘带垂直于胶面方向单位面积的质量注:通常以克每平方米天[g/(m·d)表示。3.2
胶粘带截面水蒸气透过率
sectionwatervaportransmissionrateWVTR咸面
在特定条件下,单位时间内水蒸气透过胶粘带截面方向单位长度的质量注:通常以克每平方米天Lg/(m·d)表示。分类
根据水蒸气透过压敏胶粘带位置的不同方向,水蒸气透过率试验方法分为胶粘带垂直胶面方向水蒸气透过率(WVTR垂直)和胶粘带截面方向的水蒸气透过率(WVTR截面)试验方法5方法一:压敏胶粘带垂直水蒸气透过率(WVTR垂直)试验5.1原理
压敏胶粘带粘贴在装有干燥剂的试验盒上,并加盖环形试验盖构成试件试件暴露在温、湿度被控制的环境下,每隔一定时间间隔后称取试件质量,当试件质量增重达到平衡后,以单位时间、单位胶粘带面积的质量增加量表征胶粘带的垂直水蒸气透过率。1
nKaeerKAca-
GB/T15331—2020
5.2仪器和设备和材料
5.2.1试验盒:由不吸潮的材料制成,其水蒸气透过率为零(推荐采用铝或不锈钢材料)。该试验盒具有平整、光滑、刚性的边沿,尺寸如图1所示。单位为毫米
557.5±0.02
图1试验盒
5.2.2环形试验盖:由不吸潮的材料制成,其水蒸气透过率为零(推荐采用铝或不锈钢材料)。该试验盖与5.2.1试验盒配合使用,尺寸如图2所示。5.2.3干燥剂:能通过筛孔直径为2.80mm筛网的无水氯化钙,可采用在200℃下加热2h的方法脱水活化。干燥剂的用量应保证全部试验结束后其质量增加不大于10%。5.2.4试验箱:能保持温度为(38士1)℃,相对湿度为90%~95%。空气应在箱内循环以保证对所有试2
irkaeerkAca-
样有一个均匀的条件,在试验盘上不应有明显的水汽凝结5.2.5电子天平:分度值为0.0001g。5.2.6空气循环箱:能保持温度在(49土1)℃。5.2.7溶剂:无水乙醇。
5.2.8码:1000g。
5.2.9边沿密封材料:软质聚氯乙烯压敏胶粘带或铝箔压敏胶粘带。976±0.02
图2环形试验盖
5.3取样
取样按照GB/T4851-2014中的5.4.3和5.4.4规定进行。5.4标准试验环境
环境温度为(23±1)℃,相对湿度为(50士5)%。-rKaeerKAca-
GB/T15331—2020
单位为毫米
GB/T15331—2020
5.5试件数量
每一个样品至少制作3个试件。
5.6试件制备
5.6.1用溶剂将试验盒边沿和环形盖板粘接面擦拭干净,在标准试验环境下放置至少10min。5.6.2向试验盒中装人无水氯化钙到离开口约10mm处,并确保后续操作中氯化钙不与胶粘带接触。5.6.3将试样粘合在试验盒边沿上,不准许有气泡或皱褶;修剪突出试验盒边沿的胶粘带,然后再将环形试验盖对准试验盒的边沿粘接。推荐将胶粘带试样直接裁成与试验盒外边沿直径相同的圆片后,再进行粘合操作。
对于单面胶粘带按上述方法进行粘合时,需要借用其他双面胶粘带,辅助粘接环形试验盖与胶粘带无胶面。推荐将辅助双面胶粘带裁切成与环形试验盖相同的形状,注意辅助双面胶粘带不准许对试样透水测试区域有遮盖。推荐使用PET双面胶粘带用于辅助粘合。5.6.4采用边沿密封材料密封样件的外围圆周。5.6.5试件总重及测试过程中试件的总重不应超过所用电子天平量程的80%。5.6.6将1000g的磁码在试件上垂直加压10min,注意码不能与压敏胶粘带胶面接触。5.7
试验步骤
将所有试件放人(49土1)℃的烘箱内加热30min5.7.1
5.7.2在标准环境下冷却30min后称量,精确至0.0001g,记为m。。5.7.3将各个试件放入温度为(38土1)℃,相对湿度为90%~95%的试验箱内停放一定时间(T,单位为小时)。试件放人试验箱时间T可根据试样水蒸气透过率的预估大小自行确定,但应保证每次的时间固定。
5.7.4取出试件.在标准试验环境下冷却15min。5.7.5用不起毛的吸湿性布或纸去除试件上可见的水。将试件放人(49士1)℃的烘箱内30min。5.7.6试件在标准环境下冷却30min,称量,精确至0.0001g,记为ml。5.7.7重复5.7.3~5.7.6的操作,直到得到m2m3、、m。5.8试验结果
按公式(1)用mi一mi-1得到△,:A,=m,-mi-1
式中:
△—一第i个试验T时间间隔的试件质量变化,单位为克(g);mi
第i个T时间间隔后的试件质量,单位为克(g);m;-1—第i-1个T时间间隔后的试件质量,单位为克(g)。按公式(1)计算,得到△,=mi一mo,△2=m2一mi,△,=m一m2.依次类推。按公式(2)计算相邻两个△,的相对变化率:△,相对变化率
式中:
A+1-4:×100
——第i个试验T时间间隔的试件质量变化,单位为克(g);KaeerkAca-
(1)
..(2)
一第i十1个试验T时间后的试件质量变化,单位为克(g);△,相对变化率一一第i十1个时间间隔试件质量的变化率,%。当至少相邻的3个△,值相对变化率不超过10%,试验完成,取此相邻的3个△:的算术平均值为最终结果,记为△平均。5.9
9结果计算
GB/T15331—2020
按公式(3)计算每个试样在垂直方向水蒸气透过率(WVTR垂直),精确至0.01g/(m2:d)。平均×24
WVTRET×0.002462
式中:
WVTR垂直
试件垂直水蒸气透过率,单位为克每平方米天[g/(m2·d)];相对变化率不超过10%相邻3个△,求得的算术平均值,单位为克(g);-1天为24h;
试件在试验环境下的试验时间,单位为小时(h);试样的测试面积,单位为平方米(m)方法二:压敏胶粘带截面水蒸气透过率(WVTR面)试验6
6.1原理
压敏胶粘带粘贴在装有干燥剂的试验盒边沿上,并加盖同等面积的盖板构成试件。(3)
试件暴露在被控制的环境下,每隔一定时间间隔后称取试件的质量,当质量增重应达到平衡后,以单位时间、单位长度的质量增加量表征截面水蒸气透过率。6.2仪器、设备和材料
6.2.1试验盒:按5.2.1。
6.2.2圆形试验盖:由不吸潮的材料制成,其水蒸气透过率为零(推荐采用铝或不锈钢材料)。该盖子与6.2.1试验盒配合使用,尺寸如图3所示。6.2.3干燥剂:按5.2.3。
6.2.4试验箱:按5.2.4。
6.2.5电子天平:按5.2.5。
6.2.6空气循环箱:按5.2.6。
溶剂:按5.2.7。
磁码:按5.2.8。
6.3取样
按5.3。
6.4标准试验环境
按5.4。
rKaeerKAca-
GB/T15331—2020
试件数量
按5.5。
试件制备此内容来自标准下载网
圆形试验盖
用溶剂将试验盒边沿和盖板粘接面擦拭干净,在标准试验环境下放置至少10min。6.6.2
将试样裁剪为环形,保证宽度为5mm,具体尺寸见图4。单位为毫米
6.6.3向试验盒中装人无水氯化钙到离开口约10mm处,确保氯化钙在后续操作中不与胶粘带接触。6.6.4将试样粘合在试验盒边沿上,不能有气泡或皱褶;再将圆形试验盖对准试验盒的外边缘粘接试样。注意试样不能突出试验盒边沿,否则需重新制样,6.6.5试件及试验盒总重以及测试过程中的总重不应超过所用天平量程的80%。将1000g的础码在试件上水平加压10min。6.6.6
试验步骤
按5.7。
-irkaeerkAca
6.8试验结果
按5.8。
6.9结果计算
环形试样尺寸
GB/T15331—2020
单位为毫米
按公式(4)式计算截面方向的水蒸气透过率(WVTR战),精确至0.01g/(m·d)。△平均×24
WVTR微面亍×0.2167
式中:
WVTR栽面
试验报告
试件截面的水蒸气透过率,单位为克每平方米天[g/(m·d)];相对变化率不超过10%相邻三个△求得的算术平均值,单位为克(g);1天为24h;
试件在试验环境下的试验时间,单位为小时(h);试样中心半径周长,单位为米(m)。试验报告应包括下列内容:
a)本标准编号;
b)制造者名称和胶粘带的名称与牌号:-rKaeerkAca-
(4)
GB/T15331—2020
生产日期和批号;
采用的方法;
边缘密封材料名称;
试验出现失效时的情况说明;
试验结果的各个单值和算术平均值;其他需要报告的内容
rrKaeerKAca-
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
