GB/T 39286-2020.Absorption heat exchanger.
1范围
GB/T 39286规定了吸收式换热器的分类与标记,一般要求，要求.试验方法,检验规则,标志、包装.运输和贮存。
GB/T 39286适用于最高工作温度不超过150℃、最高工作压力不超过2.5 MPa,应用于低品位余热回收或集中供热等领域的水-水吸收式换热器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3785.1电声学声级计第1部分:规范
GB/T 9068采暖通风与空气调节设备噪声声功率级的测定工程法
GB/T 16803供暖 、通风、空调,净化设备术语
GB 18361溴 化锂吸收式冷(温)水机组安全要求
GB/T 18431蒸汽和热水 型溴化锂吸收式冷水机组
GB/T 27698.1热交换 器及传热元件性能测试方法第1部分:通用要求
CJJ 34城镇供热管 网设计规范
CJJ/T 55 供热术语标准
JB/T 4330制冷和空调设备噪声的测定
NB/T 47004.1板式热交换器 第1部分:可拆卸板式热交换器
3术语和定 义
GB/T 16803和CJJ/T 55界定的以及下列术语和定义适用于本文件。
3.1
吸收式换热器 absorption heat exchanger
一种由热水型吸收式热泵与常规换热器集成--体的换热装置。
注:适用于热源和热汇两侧流量相差大的情况.特别适用于质量流量比大于3的情况。
3.2
第一类吸收式换热器 absorption heat exchanger of type I
可实现热量自小流量的热源向大流量的热汇进行传递，且热源侧出口温度低于热汇侧进口温度的吸收式换热器。

ICS91.140.10

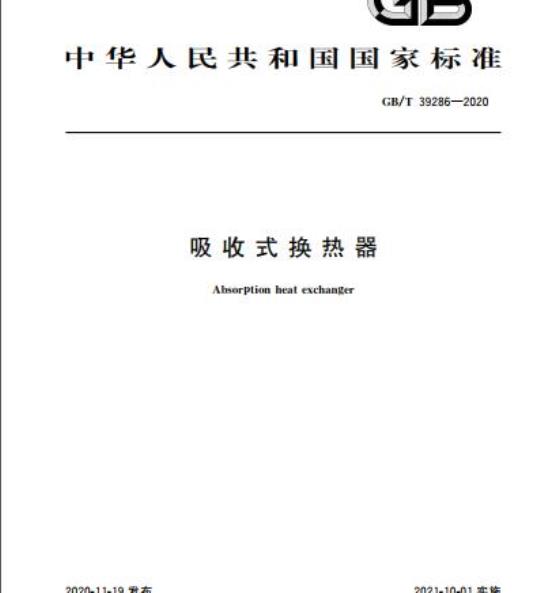

中华人民共和国国家标准
GB/T39286—2020
吸收式换热器
Absorption heat exchanger
2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-10-01实施
GB/T39286—2020
规范性引用文件
术语和定义
分类与标记
一般要求
试验方法
检验规则
标志、包装、运输和贮存
附录A（规范性附录）
附录B（规范性附录）
热工性能试验
噪声试验方法
rKaeerKAca-
本标准按照GB/T1.1—2009给出的规则起草本标准由中华人民共和国住房和城乡建设部提出本标准由全国暖通空调及净化设备标准化技术委员会（SAC/TC143)归口。GB/T39286—2020
本标准起草单位：清华大学、中国建筑科学研究院有限公司、北京华源泰盟节能设备有限公司、赤峰和然节能设备有限责任公司、四平市巨元瀚洋板式换热器有限公司、北京热科能源技术研究有限公司。本标准主要起草人：谢晓云、江亿、曹阳、杨月婷、张世钢、付林、朱超逸、曲凯阳、王钦波、杨巍巍、宿颖波、詹福才、徐红伟
rrKaerkAca-
1范围
吸收式换热器
GB/T39286-—2020
本标准规定了吸收式换热器的分类与标记，一般股要求，要求，试验方法，检验规则，标志、包装、运输和贮存。
本标准适用于最高工作温度不超过150℃、最高工作压力不超过2.5MPa，应用于低品位余热回收或集中供热等领域的水-水吸收式换热器。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3785.1电声学声级计第1部分：规范GB/T9068采暖通风与空气调节设备噪声声功率级的测定工程法
GB/T16803供暖、通风、空调、净化设备术语GB18361漠化锂吸收式冷（温）水机组安全要求GB/T18431蒸汽和热水型溴化锂吸收式冷水机组GB/T27698.1热交换器及传热元件性能测试方法第1部分：通用要求
CJJ34城镇供热管网设计规范
CJJ/T55供热术语标准
JB/T4330制冷和空调设备噪声的测定NB/T47004.1板式热交换器第1部分：可拆卸板式热交换器术语和定义
GB/T16803和CJ/T55界定的以及下列术语和定义适用于本文件。3.1
absorption heat exchanger
吸收式换热器
-种由热水型吸收式热泵与常规换热器集成一体的换热装置。注：适用于热源和热汇两侧流量相差大的情况，特别适用于质量流量比大于3的情况，3.2
第一类吸收式换热器
absorptionheatexchangeroftypeI可实现热量自小流量的热源向大流量的热汇进行传递，且热源侧出口温度低于热汇侧进口温度的吸收式换热器。
absorptionheatexchangeroftypeI第二类吸收式换热器
可实现热量自大流量的热源向小流量的热汇进行传递，且热汇侧出口温度高于热源侧进口温度的吸收式换热器。
rKaeerKAca-
GB/T39286—2020
effectivenessof absorptionheatexchangen吸收式换热器效能
两侧流体中流量小的一侧流体进出口温差与两侧流体进口温差的比值。3.5
热源侧
heat source side
释放热量的流体侧。
热汇侧
heat sink side
获得热量的流体侧。
质量流量比
mass flow rateratio
流量大的一侧流体质量流量与流量小的一侧流体质量流量的比值。3.8
额定流量
rated flow rate
流量小的一侧的流体质量流量。注：单位为吨每小时（t/h）
名义工况
nominal working condition
本标准规定的吸收式换热器的特定工作工况，包括热源侧和热汇侧的进口温度、热源侧和热汇侧的流量比、额定流量。
换热量
heat transfer rate
流量小的一侧流体质量流量、比热容、两侧流体进口温差以及吸收式换热器效能的乘积。注：单位为千瓦（kW)。
power consumption of absorption heatexchanger吸收式换热器输入电功率
吸收式换热器运行时所需输入的总电功率，不包括两侧水系统循环泵的电功率。注：单位为千瓦kW)。
名义压力损失
nominal pressureloss
在名义工况流量下，吸收式换热器热源侧和热汇侧流体各自的压力损失。注：单位为兆帕（MPa）。
最高工作压力
maximum pressure
吸收式换热器热源侧和热汇侧允许的流体最高压力。注：单位为兆帕（MPa)。
最高工作温度
maximumoperationtemperature
吸收式换热器热源侧和热汇侧允许的流体最高温度。注：单位为摄氏度（℃）。
rKaeerKAca-
4分类与标记
4.1分类
GB/T39286—2020
吸收式换热器可分为第一类吸收式换热器和第二类吸收式换热器，代号分别为I和Ⅱ。4.2标记
吸收式换热器的标记方式如下：AHE
示例：
口-口-图-
热汇侧最高工作压力（MPa）
热源侧最高工作压力（MPa）
额定流量（t/h）
类型，I代表第一类、Ⅱ代表第二类产品代号（AHE）
第一类吸收式换热器.额定流量为10t/h.热源侧最高工作压力为1.6MPa、热汇侧最高工作压力为1.0MPa，其标记为：
AHEI-10-1,6-1.0
一般要求
吸收式换热器应按照规定程序批准的图样和技术文件制造吸收式换热器各零部件的安装应牢固可靠。5.3
吸收式换热器的保温绝热材料应无毒、无异味，难燃（B1级）。5.4
吸收式换热器采用的各部件材料应符合设计要求及GB18361的规定。吸收式换热器的电气控制应保证设备正常工作，各种保护器件应符合设计要求并灵敏可靠。6要求
6.1气密性
吸收式换热器的气密性应满足GB/T18431的相关要求，且整机泄漏率不大于2.03×10-5(Pa·m)/s。
6.2承压能力
吸收式换热器应按7.4的规定进行承压能力试验，应无可见变形及泄露。6.3热工性能
6.3.1在7.2.2.1规定的名义工况下，实测吸收式换热器效能不应低于1.2且与名义值的负偏差不应大于0.01；热源侧和热汇侧流体压力损失不应大于名义压力损失的105%；吸收式换热器输人电功率不应大于名义值的105%。
6.3.2在7.2.2.2规定的变工况下，应测试吸收式换热器效能值，并应根据测试结果拟合得到吸收式换3
rKaeerKAca-
GB/T39286—2020
热器效能在变工况下的拟合式。6.3.3在7.2.2.3规定的最小负荷运行工况下，吸收式换热器效能不应低于名义值安全性能
吸收式换热器的安全性能应满足GB18361的相关要求。6.5
吸收式换热器的噪声，额定流量10t/h以下的吸收式换热器的噪声不应高于70dB，额定流量10t/h~100t/h之间的吸收式换热器的噪声不应高于75dB，额定流量100t/h以上的吸收式换热器的噪声不应高于85dB。
试验方法
试验仪表
试验用仪表应经检定合格并在有效使用期内，试验流量、温度、压力（压差）等各参数所用仪表精度应符合表1的规定。表1试验仪表精度要求
测量参数
2试验条件
允许偏差
测量仪表
流量计
热电偶或电阻温度计
压力传感器
电压表
电流表
功率计
测量项目
热源侧和热汇侧流体体积流量
热源侧和热汇侧进、出口流体温度热源侧和热汇侧流体进、出口压力电参数
试验参数测量时的允许偏差应满足表2的要求。表2试验参数测量的允许偏差
试验参数
热源侧进口温度
热汇侧进口温度
热源侧、热汇侧流量
测量平均值与规定值之间的
最大允许偏差
±2℃
±2℃
rKaeerkAca-
精度要求
测量值的均方差上限
热工性能试验参数
名义工况
GB/T39286—2020
吸收式换热器的名义工况下的热工性能试验参数可按照CJJ34设计，且应满足表3的要求。表3
第一类吸收式换热器
第二类吸收式换热器
变工况
质量流量比
名义工况热工性能试验参数免费标准bzxz.net
热源侧进口温度/℃
热汇侧进口温度/℃
吸收式换热器变工况下的热工性能试验参数应满足表4的要求。表4
第一类吸收
式换热器
第二类吸收
式换热器
最小负荷运行工况
变工况热工性能试验参数
热源侧进口温度
热汇侧进口温度
质量流量比
吸收式换热器最小负荷运行工况下的热工性能试验参数应满足表5的要求KaeeiKca
流量小侧流量
额定流量
额定流量
实际流量与额定
流量之比/%
GB/T39286—2020
第一类吸收式换热器
第二类吸收式换热器
3气密性
最小负荷运行工况热工性能试验参数质量流量比
热源侧进口温度
气密性试验应按GB/T18431的相关规定进行。7.4
承压能力
热汇侧进口温度
实际流量与
额定流量之比/%
承压试验应按NB/T47004.1的相关规定进行，水压试验压力为最大工作压力的1.3倍，且保持30min。
热工性能
热工性能试验应按附录A的相关规定进行安全性能
安全性能试验应按GB18361的相关规定进行。7.7噪声
噪声试验应按附录B的相关规定进行。检验规则
检验分类
吸收式换热器的检验分为出厂检验和型式检验。8.2
出厂检验
吸收式换热器应经制造厂质量检验部门检验合格后方可出厂8.2.2
出厂检验应按表6规定逐项进行。表6
检验项目表
检验项目
气密性
承压能力
热工性能
安全性能
出厂检验
注：表中\O”表示需检验项目：“”表示不需检验项目。6
型式检验
-nrKaeerKca-
试验方法
8.3型式检验
8.3.1有下列情况之一者，应进行型式检验：a）新产品定型或老产品转厂生产试制产品时：产品结构、制造工艺或材料等有重大改变时；b）
产品停产超过一年后，恢复生产时；d）出厂检验结果与上次型式检验有较大差异时。型式检验应按表6规定逐项进行。8.3.2
标志、包装、运输和购存
9.1标志
9.1.1每台吸收式换热器应在明显的位置设置铭牌，并应至少包括下列内容：制造厂名称和商标；
产品名称、型号、工质对；
GB/T39286-—2020
基本性能参数额定流量，名义工况（热源侧和热汇侧进口温度，换热量，吸收式换热器效能，热源侧和热汇侧压力损失）、最高工作温度，吸收式换热器输入电功率，运行重量，外形尺寸：d）制造日期和出厂编号
9.1.2设备本体的对外连接管道应标出介质流向牌和名称。9.2包装
9.2.1吸收式换热器应有吊装吊耳.其外露的未喷涂表面应采取防锈措施；螺纹接头应用螺塞堵住；接管开口应用盲板或其他措施封闭9.2.2
每台吸收式换热器出厂时应附有产品合格证和使用说明书9.2.3
产品合格证应至少包括下列内容：a)
产品型号和名称；
产品出厂编号：
生产执行标准；
d）检验结论；
检验员签字或印章；
检验日期。
使用说明书应至少包括下列内容：9.2.4
产品型号和名称；
产品结构示意图、电气图及接线图；c)
安装说明和要求（基础图、接口）；d）
性能参数表，应至少包括名义工况的试验结果、变工况下吸收式换热器效能拟合公式、污垢系数对性能的影响报告；
使用说明、维修和保养注意事项。e）
运输和贮存
吸收式换热器出厂前应充入0.02MPa～0.03MPa的干燥氮气或保持真空KaeerKAca-
GB/T39286—2020
吸收式换热器应覆盖有防雨雪的遮盖物9.3.3吸收式换热器及其部件在运输过程中应防止剧烈震动，防止日晒、雨淋及化学物品的侵蚀。吸收式换热器及其部件应贮存在通风干燥、不易燃烧、无腐蚀性物质的仓库内，临时存放时应用9.3.4
防雨布盖严。
9.3.5吸收式换热器贮存时应保证存放地平整坚硬。8
rrkaerkAca
A.1概述
附录A
（规范性附录）
热工性能试验
GB/T39286—2020
本附录规定了吸收式换执器执工性能试验中试验系统、试验方法和步骤、计算方法，以及试验报告的要求。
A.2试验系统
A.2.1系统组成
试验系统由热汇、热源、被测定吸收式换热器、冷流体循环系统、热流体循环系统及测定仪表等组成。热源和热汇流体均为水。水-水热工性能试验系统示意图见图A.1。978
8/.9/6/10
说明：
1—热源侧换热器；
2—定压罐；
3吸收式换热器；
热汇侧换热器：
数据采集系统；
A.2.2试验原理
—阀门：
水泵；
温度传感器；
压力传感器；
10——流量计。
图A.1水-水热工性能试验系统示意图冷、热流体经过被试验吸收式换热器进行换热后，热流体经加热器升温至要求温度、冷流体经冷却9
rKaeerKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
