GB/T 39427-2020
基本信息
标准号： GB/T 39427-2020
中文名称：无损检测 工业Ir192伽玛射线源尺寸测定方法
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：746699
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 39427-2020.Non-destructive testing-Testing method for determining the size of Ir192 industrial radiographic source.
范围
GB/T 39427规定了采用参考试样、Ir192伽玛射线源一同曝光的射线照相底片测定Ir192伽玛射线源尺寸的方法。
GB/T 39427适用于使用单位对新购或使用过程中的Ir192伽玛射线源尺寸的测定。Ir192伽玛射线源生产单位在进行射线源尺寸测定时,也可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 12604.2无损检测 术语射线 照相检测
GB/T 19348.1-2014无损检测工业射线照相胶片 第 1部分:工业射线照相胶片系统的分类
GB/T 19802无损 检测工业射线照相观片灯最低要 求
JB/T 13156无损检测工业射线照相底片光学密度的测定方法
3术语和定义
GB/T 12604.2 JB/T 13156界定的以及下列术语和定义适用于本文件。
3.1
伽玛射线源最大尺寸 maximum size of gamma radiographic source
L
伽玛射线源(圆柱体)轴线平行于胶片且在胶片平面上投影图像尺寸的最大值。
4设备和器材
4.1 Ir192伽玛射线源
新购或使用过程中的Ir192伽玛射线源应存储在伽玛射线机或其他专用设备中。通过操作驱动装置,可使Ir192伽玛射线源移动至导源管端部。
4.2透射光学 密度计
透射光学密度计应符合JB/T13156的规定。每次使用透射光学密度计前.应使用已校准光学密度阶梯片对透射光学密度计进行校准。
范围
GB/T 39427规定了采用参考试样、Ir192伽玛射线源一同曝光的射线照相底片测定Ir192伽玛射线源尺寸的方法。
GB/T 39427适用于使用单位对新购或使用过程中的Ir192伽玛射线源尺寸的测定。Ir192伽玛射线源生产单位在进行射线源尺寸测定时,也可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 12604.2无损检测 术语射线 照相检测
GB/T 19348.1-2014无损检测工业射线照相胶片 第 1部分:工业射线照相胶片系统的分类
GB/T 19802无损 检测工业射线照相观片灯最低要 求
JB/T 13156无损检测工业射线照相底片光学密度的测定方法
3术语和定义
GB/T 12604.2 JB/T 13156界定的以及下列术语和定义适用于本文件。
3.1
伽玛射线源最大尺寸 maximum size of gamma radiographic source
L
伽玛射线源(圆柱体)轴线平行于胶片且在胶片平面上投影图像尺寸的最大值。
4设备和器材
4.1 Ir192伽玛射线源
新购或使用过程中的Ir192伽玛射线源应存储在伽玛射线机或其他专用设备中。通过操作驱动装置,可使Ir192伽玛射线源移动至导源管端部。
4.2透射光学 密度计
透射光学密度计应符合JB/T13156的规定。每次使用透射光学密度计前.应使用已校准光学密度阶梯片对透射光学密度计进行校准。
标准图片预览
标准内容

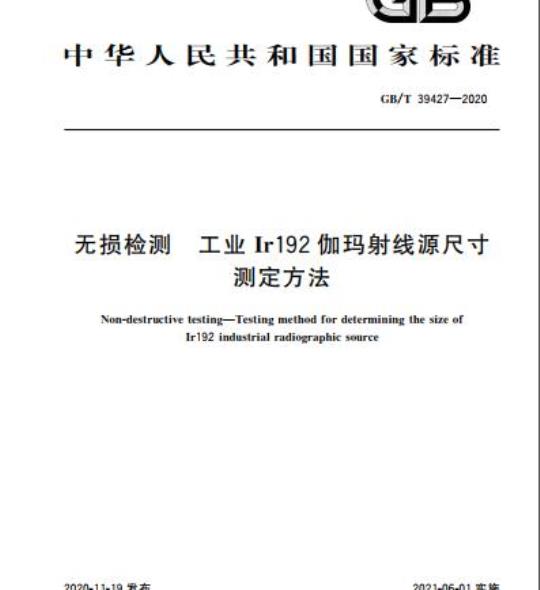

ICS19.100
中华人民共和国国家标准
GB/T39427—2020
无损检测
工业Ir192伽玛射线源尺寸
测定方法
Non-destructive testing-Testing method for determining the size ofIr192industrialradiographicsource2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施
规范性引用文件
术语和定义
设备和器材
测定程序
伽玛射线源尺寸测定
伽玛射线源最大尺寸的确定
检测报告
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
-种专门设计的导源管
伽玛射线源尺寸计算公式使用说明检测报告样例
rKaeerKAca-
GB/T39427—2020
本标准按照GB/T1.1—2009给出的规则起草本标准由全国无损检测标准化技术委员会（SAC/TC56）提出并归口。GB/T39427—2020
本标准起草单位：国核电站运行服务技术有限公司、上海材料研究所、上海克洛力实业有限公司、海门伽玛星探伤设备有限公司。
本标准主要起草人：王聪、汤国祥、蒋建生、潘炳勋、丁建平、杨恒亮、赵加冠、丁杰、马君、黄隐m
rrKaerkAca-
1范围
无损检测工业Ir192伽玛射线源尺寸测定方法
GB/T39427—2020
本标准规定了采用参考试样，Ir192伽玛射线源一同曝光的射线照相底片测定Ir192伽玛射线源尺寸的方法。
本标准适用于使用单位对新购或使用过程中的Ir192伽玛射线源尺寸的测定。Ir192伽玛射线源生产单位在进行射线源尺寸测定时，也可参照本标准。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T12604.2无损检测术语射线照相检测GB/T19348.1—2014：无损检测
工业射线照相胶片第1部分：工业射线照相胶片系统的分类GB/T19802
无损检测
工业射线照相观片灯最低要求
JB/T13156
无损检测
工业射线照相底片光学密度的测定方法术语和定义
GB/T12604.2、JB/T13156界定的以及下列术语和定义适用于本文件。3.1
伽玛射线源最大尺寸maximumsizeofgammaradiographicsourceL
伽玛射线源（圆柱体）轴线平行于胶片且在胶片平面上投影图像尺寸的最大值。4设备和器材
4.1Ir192伽玛射线源
新购或使用过程中的Ir192伽玛射线源应存储在伽玛射线机或其他专用设备中。通过操作驱动装置，可使Ir192伽玛射线源移动至导源管端部。4.2透射光学密度计
透射光学密度计应符合JB/T13156的规定。每次使用透射光学密度计前，应使用已校准光学密度阶梯片对透射光学密度计进行校准。4.3观片灯
观片灯的主要性能应符合GB/T19802的有关规定，要求亮度2.000cd/m～3000cd/m2。4.4参考试样
参考试样应采用无辐射材料制成，推荐的材料是铱，也可采用辐射衰减特性类似的其他材料，例如1
KaeerKAca-
GB/T39427—2020
铂、钨。
参考试样应具有与Ir192伽玛射线源相同的几何形状，宜与Ir192伽玛射线源的尺寸相近。推荐将参考试样进行封装或放在垫片上，参考试样的加工精度为士0.025mm。与Ir192伽玛射线源一同封装的参考试样如图1所示。说明：
1——Ir192伽玛射线源封装包壳，材质为不锈钢；2——参考试样；
3一一参考试样封装包壳，材质为不锈钢。图1与Ir192伽玛射线源一同封装的参考试样配合垫片使用的参考试样如图2所示。说明：
参考试样；
垫片，材质为不锈钢。
图2配合垫片使用的参考试样
多个且尺寸不同的封装参考试样如图3所示。222222
说明：
一参考试样封装包壳，材质为不锈钢：2——尺寸不同的参考试样。
注：a表示Ir192伽玛射线源封装包壳的直径图3多个且尺寸不同的封装参考试样2
-rKaeerKAca-
4.5X射线机
推荐使用320kV以下的X射线机，焦点尺寸应不大于3mm。4.6胶片系统
GB/T39427-—2020
应选用GB/T19348.1一2014规定的C3类或更优的胶片系统。应不使用增感屏。4.7
图像尺寸测量工具
图像尺寸测量工具应具有0.1mm间隔的内置式格线，放大倍率在5倍～10倍之间。5测定程序
5.1概述
已知参考试样的尺寸，使用X射线机对参考试样、Ir192伽玛射线源同时曝光，测量得到参考试样和Ir192伽玛射线源在射线照相底片上的图像尺寸，通过计算得到Ir192伽玛射线源的尺寸。5.2
2透照布置
透照布置要求见图4。参考试样和导源管端部（Ir192伽玛射线源）放置在胶片上方，水平方向上尽量紧贴。透照布置的放大倍数为1.2.X射线机焦点与胶片的距离（F）为900mm～1200mm，参考试样，导源管与胶片的距离（b）为150mm200mm。应采用准直装置，确保X射线的主射线束对准参考试样、导源管区域的中心。
俯视图
说明：
1X射线机：
参考试样和Ir192伽玛射线源：
胶片；
参考试样（俯视图）
Ir192伽玛射线源（俯视图）。
图4透照布置示意图
KaeerKAca-
GB/T39427—2020
可使用专门设计的装置固定参考试样和Ir192伽玛射线源，种专门设计的导源管如图5所示，参考试样封装在导源管的端部，装置未端带有与导源管匹配的螺纹，可与伽玛射线机进行连接，其制作要求及相关尺寸可参见附录A，
说明：
与导源管匹配的螺纹；
源辉：
Ir192伽玛射线源；
4——导源管端部；
导源管；
参考试样。
图5一种专门设计的导源管
图6所示是一种专门设计的固定装置，用于固定参考试样和导源管端部（Ir192伽玛射线源）。@
说明：
—源辉；
固定装置：
3—参考试样：
4——Ir192伽玛射线源；
5——导源管端部。
6一种专门设计的固定装置
3识别标记
底片上应显示识别标记，至少包括下列内容：-Ir192伽玛射线源编码及序列号；参考试样尺寸；
测定单位标识；
测定日期
应避免识别标记图像与参考试样、Ir192伽玛射线源的图像重叠。4
-rKaeerKAca-
5.4曝光
GB/T39427—2020
曝光前.根据Ir192伽玛射线源的活度，按表1设置X射线机的管电压和管电流。对居于两值之间的活度，可通过线性内插法计算X射线强度，再估算管电压、管电流。曝光时间应确保底片光学密度满足5.7的要求。
将Ir192伽玛射线源驱动至导源管端部后，打开X射线机“高压”开关。应使用较短的导源管，并尽量在短时间内完成操作。
曝光结束后，切断X射线机“高压”开关，同时将Ir192伽玛射线源收回至伽玛射线机中。表1X射线机管电压、管电流要求Ir192伽玛射线源
活度/Ci
5.5曝光次数
距离1m处的射线强度/（R/h）
管电压/kV
X射线机参数
管电流/mA
旋转导源管端部（Ir192伽玛射线源），间隔90°透照两次，Ir192伽玛射线源投影图像的尺寸取两次测量中的较大值。
5.6暗室处理
胶片的暗室处理应按照胶片及化学药剂制造商推荐的条件进行，可采用自动处理或手工处理方式，推荐自动处理方式。
5.7底片光学密度
底片的光学密度应满足以下要求：参考试样图像中心位置、Ir192伽玛射线源图像中心位置的光学密度应在1.5～3.0之间；参考试样封装包壳图像光学密度与参考试样图像光学密度至少相差0.1。伽玛射线源尺寸测定
射线照相底片应在满足4.3要求的观片灯上进行评定。圆柱体Ir192伽玛射线源尺寸的测定步骤如下：测量参考试样尺寸，包括：圆柱体的底面直径中和高度h；使用满足4.7要求的图像尺寸测量工具，测量底片上参考试样的图像尺寸，应从图像能见边缘rKaeerKAca-
GB/T39427—2020
处测量，测量值精确到0.1mm，矩形图像的边长分别为a，和bl；计算放大倍数，图像尺寸除以参考试样尺寸，即：放大倍数为a:/p和b,/ht；使用满足4.7要求的图像尺寸测量工具，测量底片上Ir192伽玛射线源的图像尺寸a、b，测量值精确到0.1mm，再除以放大倍数，计算得到Ir192伽玛射线源的尺寸，包括底面直径?和高度h，计算公式见式（1）、式（2）。a.di
式中：
式中：
Ir192伽玛射线源圆柱体的直径，单位为毫米（mm）：Ir192伽玛射线源圆柱体底面投影图像尺寸，单位为毫米（mm）；参考试样圆柱体直径，单位为毫米（mm）：参考试样圆柱体底面投影图像尺寸，单位为毫米（mm）h
Ir192伽玛射线源圆柱体的高，单位为毫米（mm）；一Ir192伽玛射线源圆柱体高的投影图像尺寸，单位为毫米（mm）；h
参考试样圆柱体的高，单位为毫米（mm）；b一参考试样圆柱体高的投影图像尺寸，单位为毫米（mm）。式(1)、式(2)中各符号含义的说明参见附录B。伽玛射线源最大尺寸的确定
Ir192伽玛射线源最大尺寸L的计算公式见式（3）：L=@+h
式中：
L—Ir192伽玛射线源的最大尺寸，单位为毫米（mm）；g——Ir192伽玛射线源圆柱体直径，单位为毫米（mm）；h-
-Ir192伽玛射线源圆柱体的高，单位为毫米（mm）。8检测报告
检测报告应至少包括下列内容：Ir192伽玛射线源的编码及序列号；参考试样的形状及尺寸；
Ir192伽玛射线源的几何尺寸；
射线源形状描述（草图或附射线底片）；底片光学密度（参考试样图像、Ir192伽玛射线源图像）；测定单位名称；
测定日期；
人员签字。
检测报告样例参见附录C。
KaeerkAca-
.（1)
.....(2)
.（3）
附录A
（资料性附录）
一种专门设计的导源管
GB/T39427-—2020
一种专门设计的导源管的加工尺寸，以及?3×3mm参考试样的封装、制作要求见图A1单位为毫米
网纹液花
待测源
锐边去刺
微光辉
税进去师
2+6:025
材料：6CrIRNi1ITi
金晟多
锐逆去刺
材料：6cNT
图A.1一种专门设计的导源管
-rKaeerKAca-
参考试样
金聚乡
锐近去刺
材料：鹤介金
GB/T39427—2020
附录B
（资料性附录）
伽玛射线源尺寸计算公式使用说明式(1)、式（2)中各符号含义的说明见图B.1。a）参考试样
e）参考试样图像
b）Ir192射线源
d）Ir192射线源图像
伽玛射线源尺寸计算公式符号说明rKaeerKAca-
检测报告样例见表C.1。
Ir192伽玛射线源编码免费标准bzxz.net
射线源尺寸：
出厂日期
测定单位
参考试样形状/材质
X射线机型号
管电流
底片光学密度：
射线源形状草图：
结果：
外形：
参考试样：
附录C
（资料性附录）
检测报告样例
检测报告样例
检测报告
Ir192伽玛射线源序列号
活性区：
测定日期
参考试样尺寸
管电压
曝光时间
参考试样距胶片距离
nKaeerKAca-
Ir192伽玛射线源：
GB/T39427—2020
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
