HG/T 3987-2007
基本信息
标准号： HG/T 3987-2007
中文名称：电化学式硫化氢气体检测仪
标准类别：化工行业标准(HG)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：1006581
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 3987-2007.Sulfur hydrogen gas detectors.
1范围
HG/T 3987规定了硫化氢气体检测仪的分类.要求、试验方法、检验规则、标志、包装、运输、贮存等内容。
HG/T 3987适用于电化学式传感器的硫化氢检测仪(以下简称仪器)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方,研究是否可使用这些了件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 2421电工电子产品环境试验第1 部分:总则
GB/T 3836.1爆炸性气体环境用电器设备 第1部分:通用要求
GB/T 3836.2爆炸性气体环境用电器设备 第2部分:隔爆型“d”
GB/T 3836.4爆炸性气体环境用电器设备第2部分:本质安全型“i”
GB/T 4857.5包装运输包装件 跌落 试验方法
GB/T 5274气体 分析校准用混合气体的制备称量法
GB/T 5275气体 分析校准用混合气体的制备渗 透法
GB 9969.1工业产 品使用说明书总则
3基本参数
3.1 基本参数
3.1.1测量范围
仪器|的测量范围为0~100X10-6(0 ppm~ 100 ppm)。
3.1.2输出信号
提供4mA~20 mA或1V DC~5 V DC输出信号,供显示和控制用。
3.2正常 工作条件
仪器在下列条件下应能正常工作:
a) 电源电压:AC 220 V。
b) 样品压力:<0.1 MPa。
c) 环境温度:0°C~40 C。
d) 环境湿度:相对湿度不大于85 %。
e)安装现场不应有强电磁场干扰和超过振幅为士0.1mm、频率为25Hz的剧烈振动。
1范围
HG/T 3987规定了硫化氢气体检测仪的分类.要求、试验方法、检验规则、标志、包装、运输、贮存等内容。
HG/T 3987适用于电化学式传感器的硫化氢检测仪(以下简称仪器)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方,研究是否可使用这些了件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 2421电工电子产品环境试验第1 部分:总则
GB/T 3836.1爆炸性气体环境用电器设备 第1部分:通用要求
GB/T 3836.2爆炸性气体环境用电器设备 第2部分:隔爆型“d”
GB/T 3836.4爆炸性气体环境用电器设备第2部分:本质安全型“i”
GB/T 4857.5包装运输包装件 跌落 试验方法
GB/T 5274气体 分析校准用混合气体的制备称量法
GB/T 5275气体 分析校准用混合气体的制备渗 透法
GB 9969.1工业产 品使用说明书总则
3基本参数
3.1 基本参数
3.1.1测量范围
仪器|的测量范围为0~100X10-6(0 ppm~ 100 ppm)。
3.1.2输出信号
提供4mA~20 mA或1V DC~5 V DC输出信号,供显示和控制用。
3.2正常 工作条件
仪器在下列条件下应能正常工作:
a) 电源电压:AC 220 V。
b) 样品压力:<0.1 MPa。
c) 环境温度:0°C~40 C。
d) 环境湿度:相对湿度不大于85 %。
e)安装现场不应有强电磁场干扰和超过振幅为士0.1mm、频率为25Hz的剧烈振动。

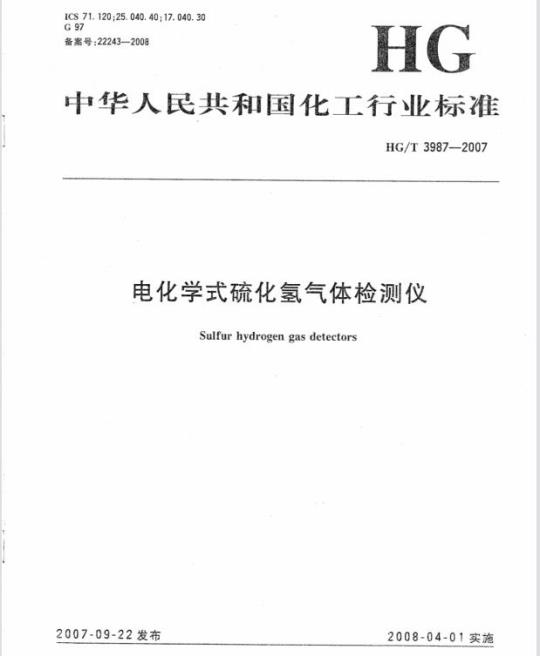

标准图片预览
标准内容
ICs71.120;25.040.40;17.040.30G97
备案号：22243--2008
中华人民共和国化工行业标准
HG/T3987--2007
电化学式硫化氢气体检测仪
Sulfurhydrogengasdetectors
2007-09-22发布
2008-04-01实施
中华人民共和国国家发展和改革委员会发布
本标准由中国石油和化学工业协会提出。本标准由化学工业化工专用仪器仪表标准化技术委员会归口。本标准起草单位：天华化工机械及自动化研究设计院。本标准主要起草人：曾文秀、裴玲丽、买嘉。建筑321
标准查询下载网
HG/T3987--2007
1范围
电化学式硫化氢气体检测仪
HG/T3987-—2007
本标准规定了硫化氢气体检测仪的分类、要求、试验方法、检验规则、标志、包装、运输、贮存等内容。本标准适用于电化学式传感器的硫化氢检测仪（以下简称仪器）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方，研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2421电工电子产品环境试验第1部分：总则GB/T3836.1爆炸性气体环境用电器设备第1部分：通用要求GB/T3836.2爆炸性气体环境用电器设备第2部分：隔爆型d”GB/T3836.4爆炸性气体环境用电器设备第2部分：本质安全型“”GB/T4857.5包装运输包装件跌落试验方法GB/T5274气体分析校准用混合气体的制备称量法GB/T5275气体分析校准用混合气体的制备渗透法GB9969.1工业产品使用说明书总则3基本参数
3.1基本参数
3.1.1测量范围
仪器的测量范围为0~100×10-6（0ppm~100ppm）。3.1.2输出信号
提供4mA～20mA或1VDC～5VDC输出信号，供显示和控制用。3.2正常工作条件
仪器在下列条件下应能正常工作：a）电源电压：AC220V。
样品压力：<0.1MPa。
环境温度：0℃～40℃。
d）环境湿度：相对湿度不大于85%。e）安装现场不应有强电磁场干扰和超过振幅为士0.1mm、频率为25Hz的剧烈振动。4技术要求
4.1防爆
用于存在易燃、易爆气体的场所时，应具有防爆性能，符合GB3836.1、GB3836.2、GB3836.4规定，并取得防爆检验合格证。
4.2外观要求
仪器的外观应达到下列要求：
a）外观整洁，不得有损伤和锈痕。HG/T3987-2007
b）表面涂层色泽均匀，不得有起皮、起泡等缺陷。c）所有紧固件应紧固良好，不得松动。4.3准确度
仪器的准确度为：士5%FS。
4.4稳定性
仪器的稳定性为：≤3%。
4.5重复性
仪器的重复性为：≤3%。
4.6响应时间
仪器的响应时间为：≤60s。
4.7环境温度变化的影响
环境温度在0℃～40℃范围内变化，样品的硫化氢含量保持不变，仪器应符合4.3及4.4的规定。4.8环境湿度变化的影响
仪器在环境湿度为45%～85%的范围内变化时，应符合4.3及4.4的规定。4.9电源电压变化的影响
仪器在正常运行情况下，供电电压在AC(220土20）V范围内变化时，应符合4.3及4.4的规定。4.10绝缘电阻
输入端子、输出端子、电源端子与外壳间的绝缘电阻应不小于2MQ。4.11绝缘强度
仪器的各接线端子对机壳之间分别进行500V绝缘电强度耐压试验，不得出现击穿或闪络。4.12振动
仪器在进行振动试验的过程中，仪器的准确度应符合4.3的规定，并且不得有机械损坏。4.13仪器抗外界电磁场干扰能力仪器正常工作时，在仪器工作空间施加400A/m的交直流外磁场干扰源，仪器示值平均变化的误差应不大于4.3的规定。
4.14连续冲击
仪器经连续冲击试验后，应完好无损，紧固件不得松动，并且仪器能正常工作。4.15运输
仪器在运输过程中，不应有包装破损及机械损坏。运输过程结束后，仪器应完好并且能正常工作。5试验方法
5.1试验条件
试验场所的条件应符合GB/T2421规定，即试验大气的温度为15℃～35℃，相对湿度45%～75%，大气压86kPa～106kPa。当检测仪进人工作状态30min后即可开始试验。校正仪表时使用零气体和标准气，标准气的配制按GB/T5274和GB/T5275规定。5.2外观检查
目测仪器外观，应符合4.2的要求。5.3准确度
仪器经预热后采用浓度为满量程的20%、50%和80%的硫化氢标准气体检验3个测试点，其准确度应符合4.3的要求。
5.4稳定性试验
仪器经预热后用浓度为满量程80%左右的硫化氢标准气体测试，仪器连续运行24h，应符合4.4及4.3的要求。
建筑321
标准查询下载网
HG/T3987—2007
5.5重复性试验
仪器经预热后用浓度为满量程50%左右的硫化氢标准气体测试，待读数稳定后记录测试值。重复上述测试6次，应符合4.5及4.3的要求。5.6响应时间试验
仪器经预热后用零点标准气校准仪器零点后，通人浓度为量程50%左右的硫化氢标准气，待读数稳定后撤去标准气，使仪器显示为零。再通人上述浓度的标准气，仪器显示稳定值的90%时的时间，应符合4.6的要求。
5.7环境温度影响试验
仪器在室温正常运行30min后放人调温箱中，使温度从室温降至0℃，保持2h，再升至40℃保持2h，升（降）温率为10℃/h，仪器示值应符合4.7的要求。5.8环境湿度变化的影响试验
在仪器正常工作、温度保持室温的情况下，将仪器放入调湿箱中，使湿度从45%变化到85%，仪器应符合4.8的要求。
5.9电源电压变化试验
仪器在正常工作条件下，调整电源电压在AC(220士20）V范围内变化，电压上升下降过程各做三次，应符合4.9的要求。
5.10绝缘电阻试验
仪器在非工作状态下，用额定电压500V兆欧表测试，各接线端子与外壳之间的绝缘电阻应符合4.10的要求。
注：试验中将公共地端拆除。
5.11绝缘强度试验
仪器在非工作状态下，仪器的各接线端子对机壳之间分别施加频率为（50士1)Hz、500V（交流）电压，历时1min。试验结果应符合4.11的要求。注：试验中将公共地端拆除。
5.12振动试验Www.bzxZ.net
仪器在正常运行情况下，把整机固定在振动台上，在振幅士0.1mm、频率20Hz下，振动2h，仪器应符合4.12的要求。
5.13仪器抗外界电磁场干扰能力试验在环境温度0℃～40℃，环境湿度不大于85%的条件下，仪器正常工作30min后，在仪器工作空间分别施加400A/m的交流、直流外磁场干扰30min。在试验时间内，仪器应符合4.13的要求。5.14连续冲击试验
仪器在包装条件下，固定在实验台上进行加速度（10士0.1）g，脉冲持续时间（11士2)ms的碰撞试验，脉冲重复频率60次/min～100次/min，脉冲波型为：近似半正弦波。连续冲击1000次土10次，试验结果应符合4.14的要求。
5.15＇运输试验
运输试验按GB/T4857.5规定的试验方法进行，试验后仪器通电，应能正常工作（允许调整），符合4.15的要求。
6检验规则
仪器的检验分出厂检验和型式检验。6.1出厂检验
每台仪器均应经制造厂检验部门逐台检验合格，并应附有产品合格证方能出厂。出厂检验项目为5.2、5.3、5.4、5.5规定。
HG/T3987—2007
6.2型式检验
仪器有下列情况之一时，应进行型式检验：a）新产品试制或转厂生产的试制定型产品。当产品的设计、工艺和使用材质改变，可能影响产品的性能时。b）
停止生产超过两年后再生产时。d）正常生产满三年时。
e）国家质量监督机构和安全监督机构认为有必要时。f）出厂检验结果与上次型式检验有较大差异时。6.3仪器型式检验项目
包括第4章的全部项目，并按第5章的试验方法进行。6.4型式检验样品
在出厂检验合格的产品中随机抽取，数量不少于2台。若检验有不合格，应复试。复试合格，则除初试不合格者外，判定其余产品合格；若重复试验仍有不合格项目，则判定型式检验不合格。7铭牌、使用说明书、包装、运输、贮存7.1铭牌
仪器的铭牌应标注下列内容：
a）·产品名称、型号。
b）产品编号、制造日期。
c）制造厂名。
d）供电电源。
7.2使用说明书
仪器的使用说明书应给出型号规格和安装示意图，其编写应符合GB9969.1的规定。7.3包装
产品包装应符合GB4857.5的规定。产品出厂文件包括：
产品合格证。
产品使用说明书。
备件及附件清单。
装箱单。
包装箱上应有下列内容：
产品名称及型号。
制造厂名。
外形尺寸、产品净重及毛重。
d）“小心轻放”、“防潮”、“请勿倒置”等字样及相应图案。7.4运输
仪器由常规运输工具运输，在运输过程中，不得受强烈颠振和撞击，并且应防止雨雪袭击。7.5购存
仪器应在干燥、空气流通、无腐蚀性气体和腐蚀性化学药品的库房内贮存。4
建筑321-
标准查询下载网
中华人民共和国
化工行业标准
电化学式硫化氢气体检测仪
HG/T3987--2007
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011）北京云浩印刷有限责任公司印装880mm×1230mm 1/16印张字数7千字2008年4月北京第1版第1次印刷
书号：155025·0548
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//cip.com.cn200-2860/0
凡购买本书，如有缺损质量问题，本社销售中心负资调换。定价：8.00元
版权所有
违者必究
