HG/T 4957-2016
基本信息
标准号： HG/T 4957-2016
中文名称：工程机械子午线轮胎成型机
标准类别：化工行业标准(HG)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：1214562
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 4957-2016.Building machine for earth-mover radial tyre.
1范围
HG/T 4957规定了工程机械子午线轮胎成型机(以下简称成型机)的术语和定义，产品分类、型号及基本参数，要求，试验，检验规则以及标志、包装、运输和贮存。
HG/T 4957适用于一次法成型机和二次法成型机(包括第一段 成型机和第二段成型机)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志.
GB 4208-2008外壳防护等级(IP 代码)
GB 5226. 1-2008机械电气安全机械电气设备 第1部分:通用技术条件
GB/T 6326轮 胎术语及其定义
GB/T 6388运输包装收发货标志
GB/T 7932-2003气动系统通用技术条件
GB/T 8196-2003机械安全 防护装置 固定 式和活动式防护装置设计与制造- - 般要求
GB/T 9969工业产品使用说明书总则
GB/T 12783-2000橡胶塑料机械产品型号编制方法
GB/T 13306标牌
GB/T 13384机电产品包装通用技术条件
GB/T 24342工业机械电气设备保护接地电路连续性试验规范
GB/T 24343工业机械电气设备 绝缘 电阻试验规范
GB/T 24344工业机械电 气设备耐 压试验规范
HG/T 2108橡胶机械噪声声压级的测定
HG/T 3120橡胶塑料机械外观通用技术条件
HG/T 3223橡胶机械术语
HG/T 3228-2001橡胶塑料机械涂漆通用技术条件
1范围
HG/T 4957规定了工程机械子午线轮胎成型机(以下简称成型机)的术语和定义，产品分类、型号及基本参数，要求，试验，检验规则以及标志、包装、运输和贮存。
HG/T 4957适用于一次法成型机和二次法成型机(包括第一段 成型机和第二段成型机)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志.
GB 4208-2008外壳防护等级(IP 代码)
GB 5226. 1-2008机械电气安全机械电气设备 第1部分:通用技术条件
GB/T 6326轮 胎术语及其定义
GB/T 6388运输包装收发货标志
GB/T 7932-2003气动系统通用技术条件
GB/T 8196-2003机械安全 防护装置 固定 式和活动式防护装置设计与制造- - 般要求
GB/T 9969工业产品使用说明书总则
GB/T 12783-2000橡胶塑料机械产品型号编制方法
GB/T 13306标牌
GB/T 13384机电产品包装通用技术条件
GB/T 24342工业机械电气设备保护接地电路连续性试验规范
GB/T 24343工业机械电气设备 绝缘 电阻试验规范
GB/T 24344工业机械电 气设备耐 压试验规范
HG/T 2108橡胶机械噪声声压级的测定
HG/T 3120橡胶塑料机械外观通用技术条件
HG/T 3223橡胶机械术语
HG/T 3228-2001橡胶塑料机械涂漆通用技术条件
标准图片预览
标准内容

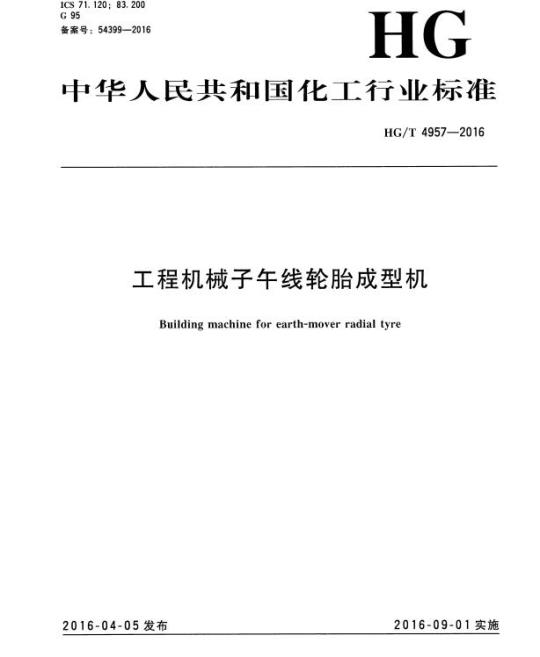

ICS71.120;83.200
备案号：54399—2016
中华人民共和国化工行业标准
HG/T4957—2016
工程机械子午线轮胎成型机
Buildingmachineforearth-moverradialtyre2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国石油和化学工业联合会提出。HG/T4957—2016
本标准由全国橡胶塑料机械标准化技术委员会橡胶机械分技术委员会（SAC/TC71/SC1）归口。本标准起草单位：天津赛象科技股份有限公司、福建建阳龙翔科技开发有限公司、青岛软控机电工程有限公司、桂林橡胶机械厂、北京敬业机械设备有限公司、北京橡胶工业研究设计院。本标准主要起草人：张建浩、于立、陈玉泉、戴德盈、黄波、杨博、何成、夏向秀。(3)
1范围
工程机械子午线轮胎成型机
HG/T4957—2016
本标准规定了工程机械子午线轮胎成型机（以下简称成型机）的术语和定义，产品分类、型号及基本参数，要求，试验，检验规则以及标志、包装、运输和贮存。本标准适用于一次法成型机和二次法成型机（包括第一段成型机和第二段成型机）。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB4208一2008外壳防护等级（IP代码）GB5226.1-2008机械电气安全机械电气设备第1部分：通用技术条件
GB/T6326轮胎术语及其定义
GB/T6388运输包装收发货标志
GB/T7932—2003
GB/T8196—2003
GB/T9969
气动系统通用技术条件
机械安全防护装置
固定式和活动式防护装置设计与制造一般要求工业产品使用说明书总则
GB/T12783—2000
GB/T13306
GB/T13384
GB/T24342
GB/T24343
GB/T24344
HG/T2108
HG/T3120
HG/T3223
橡胶塑料机械产品型号编制方法机电产品包装通用技术条件
工业机械电气设备保护接地电路连续性试验规范工业机械电气设备绝缘电阻试验规范工业机械电气设备耐压试验规范橡胶机械噪声声压级的测定
橡胶塑料机械外观通用技术条件橡胶机械术语
HG/T3228—2001橡胶塑料机械涂漆通用技术条件3术语和定义
GB/T6326和HG/T3223中界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T6326和HG/T3223中的一些术语和定义。3.1
工程机械轮胎earth-movertyre
设计用于轮式工程车辆与工程机械的轮胎。这种机械通常供短距离、低速、非铺装路面上的工程作业用。(5)
HG/T4957—2016
［GB/T6326—2005，定义4.3.4］3.2
（子午线轮胎）第一段成型机（radialplytyre）firststagebuildingmachine子午线轮胎两次法成型时，用于完成胎体帘布贴合、扣钢丝圈、帘布正反包等作业，制成筒状胎体的机械。
[HG/T3223—2000，定义2.7.20]3.3
（子午线轮胎）第二段成型机（radialplytyre）secondstagebuildingmachine子年线轮胎两次法成型时，将筒状胎体膨胀定型、贴带束层及胎面，制成胎坏的机械。[HG/T3223—2000，定义2.7.21]3.4
（子午线轮胎）一次法成型机（radialplytyre）singlestagebuildingmachine在定型式机头上一次完成胎体帘布贴合、扣钢丝圈、帘布正反包、胎体定型、上带束层和胎面等作业，制成胎坏的机械。
［HG/T3223—2000，定义2.7.22]4产品分类、型号及基本参数
4.1产品分类
按照轮胎制造工艺，产品分为一次法成型机和二次法成型机。4.2型号
成型机的型号编制方法应符合GB/T12783一2000的规定，型号组成及定义参见附录A。基本参数
成型机的基本参数参见附录B。
5要求
5.1总则
成型机应符合本标准的要求，并按规定程序批准的图样及技术文件制造。5.2
精度要求
5.2.1一次法成型机精度要求
一次法成型机总装后（包括鼓）的主要精度要求见表1。2
成型机精度
要求项目
成型鼓轴端径向跳动
（有支承）/mm
成型鼓轴端端面跳动
(有支承）/mm
带束层贴合鼓径向跳
动/mm
带束层贴合鼓端面跳
动/mm
成型鼓中心线与导轨
高度差（有支承）/mm
成型鼓中心与中心灯
标线重复定位精度/mm
表1一次法成型机主要精度要求
示意简图
中心灯标线
HG/T4957—2016
规格代号
HG/T4957—2016
成型机精度
要求项目
带束层传递环中心线
与成型鼓中心线重复定
位精度/mm
胎圈夹持机构中心线
与成型鼓中心线同轴度
胎圈夹持机构轴向重
复定位精度/mm
胎圈夹持机构径向重
复定位精度/mm
5.2.2第一段成型机精度要求
表1一次法成型机主要精度要求（续）示意简图
第一段成型机总装后（包括鼓）的主要精度要求见表2。(8)
规格代号
成型机精度
要求项目
成型鼓轴端径向跳动
（有支承）/mm
成型鼓轴端端面跳动
（有支承）/mm
成型鼓中心线与导轨
高度差（有支承）/mm
成型鼓中心与中心灯
标线重复定位精度/mm
扣圈盘轴向跳动精度
扣圈盘径向跳动精度
第二段成型机精度要求
表2第一段成型机主要精度要求
示意简图
中心灯标线
成型鼓中心级
第二段成型机总装后（包括鼓）的主要精度要求见表3。(9)
HG/T4957—2016
规格代号
HG/T4957—2016
成型机精度
要求项目www.bzxz.net
定型鼓轴端径向跳动
（有支承）/mm
定型鼓主轴轴向跳动
（有支承）/mm
带束层贴合鼓主轴径
向跳动/mm
带束层贴合鼓端面跳
动/mm
定型鼓中心与中心灯
标线重复定位精度/mm
带束层传递环中心线
与定型鼓中心线重复定
位精度/mm
表3第二段成型机主要精度要求
示意简图
中心灯标线
定型鼓中心
规格代号
5.3功能要求
5.3.1应具有供料、对中、贴合、定型、压合等功能，5.3.2应具有手动控制与自动控制无扰动切换功能。5.3.3应具有根据不同规格轮胎型号成型参数自动读取、调用功能。5.3.4自动控制系统应具有联锁装置。5.3.5应具有故障实时报警、故障自诊断、故障信息提示功能。5.3.6
应具有人机对话界面。
应具有轮胎规格参数的输入、编辑和调用功能5.3.8
应具有动态监视、实时显示和控制运行状态功能5.3.9
应具有各功能部件根据手动操作需要独立动作功能5.3.10
应具有成型轮胎规格更换、设备操作信息提示功能。可具有根据预设定参数调用机械、电气等部分自动调节功能。可具有网络接口功能。
5.4气动系统要求
气动系统应符合GB/T7932一2003第4章的规定。5.5管路系统要求
气动及润滑系统管道和阀门接头应连接可靠。各管路系统干净、畅通5.6安全和环保要求
HG/T4957—2016
5.6.1应设置安全防护装置。联锁防护装置应符合GB/T8196一2003中3.6的要求。5.6.2电气控制系统应具有过载保护功能和紧急停机功能。5.6.3电气系统的保护联结电路连续性应符合GB5226.1一2008中8.2.3的规定。5.6.4电气系统的绝缘电阻应符合GB5226.1一2008中18.3的规定5.6.5所有电路导线和保护接地之间耐压应符合GB5226.1一2008中18.4的规定。5.6.6电气设备的外壳防护等级应符合GB4208一2008规定的IP54要求。5.6.7气路应设置过压保护装置。5.6.8空负荷运转时的噪声声压级应不大于75dB(A)；负荷运转时的噪声声压级应不大于83dB(A)。5.7涂漆和外观要求
5.7.1涂漆质量应符合HG/T3228—2001中3.4.6的规定。2外观质量应符合HG/T3120的规定。5.7.2
6试验
6.1检测方法
检测方法见附录C。
2空负荷运转试验前检查
空负荷运转试验前，应按照5.2、5.6.1～5.6.7对设备进行检查，均应符合要求。(11)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
