GBJ 69-1984
基本信息
标准号： GBJ 69-1984
中文名称：给水排水工程结构设计规范GBJ69-84
标准类别：国家标准(GB)
英文名称： Code for Structural Design of Water Supply and Drainage Engineering GBJ69-84
标准状态：已作废
发布日期：1984-07-13
实施日期：1985-01-01
作废日期：2003-03-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：3364844
标准分类号
中标分类号：工程建设>>给水、排水工程>>P40给水、排水工程综合
关联标准
出版信息
页数：102页
标准价格：45.0 元
相关单位信息
标准简介
GBJ 69-1984 给水排水工程结构设计规范GBJ69-84 GBJ69-1984 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
工程建设标准全文信息系统

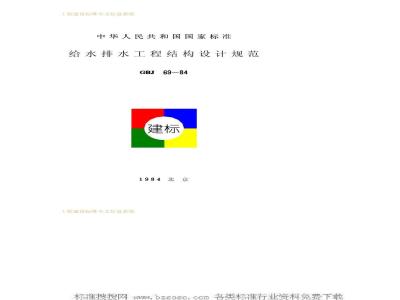

中华人民共和国国家标准
给水排水工程结构设计规范
1984北京
工程建设标准全文信息系统
W工程建设标准全文信息系统

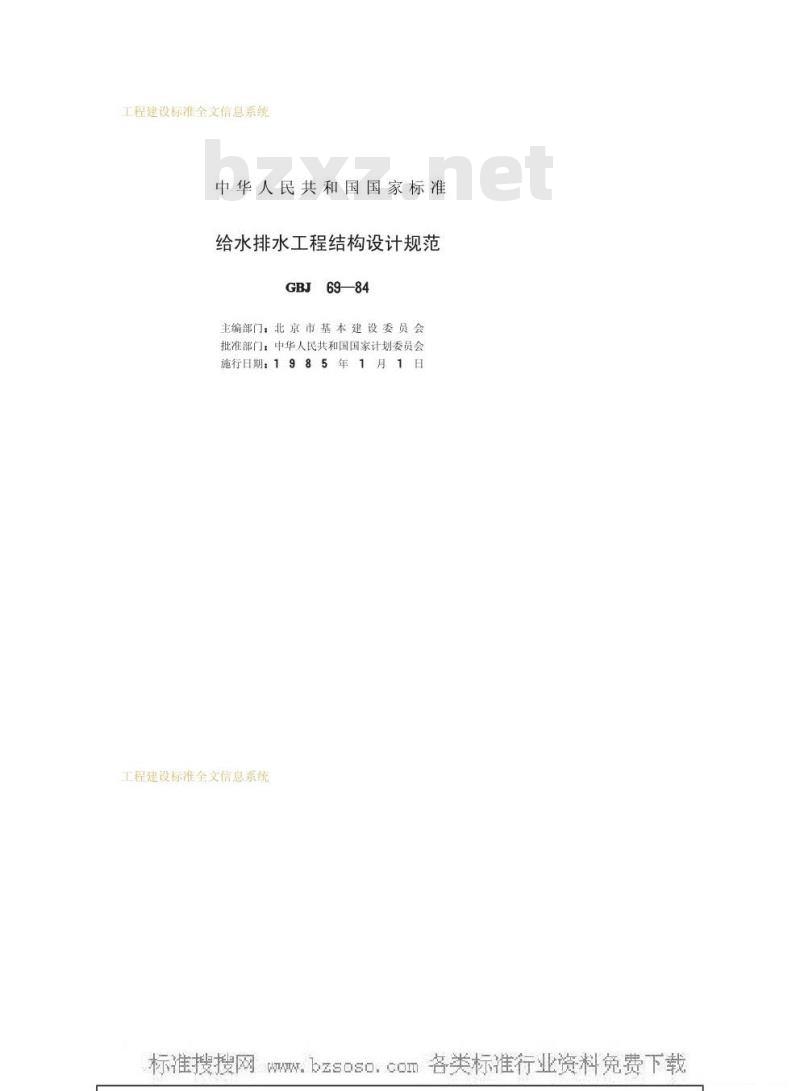

中华人民共和国国家标准
给水排水工程结构设计规范
主编部门：北京市基本建设委员会批准部门，中华人民共和国国家计划委员会施行日期：1985年1月1日
工程建设标准全文信息系统
工程建设标准全文信息系统
关于发布《给水排水工程结构
设计规范》的通知
计标［1984］1440号
根据原国家建委（78）建发设字第562号通知，由北京市建委负责主编，具体由北京市市政设计院会同有关部门的所属设计院、高等院校等单位共同编制的《给水排水工程结构设计规范》，已经有关部门会审。现批准《给水排水工程结构设计规范》BGJ69一84为国家标准。自一九八五年一月一日起施行。本规范由北京市建委管理，其具体解释等工作，由北京市市政设计院负责。
国家计划委员会
一九八四年七月十三日
工程建设标准全文信息系统
工程建设标准全文信息系统

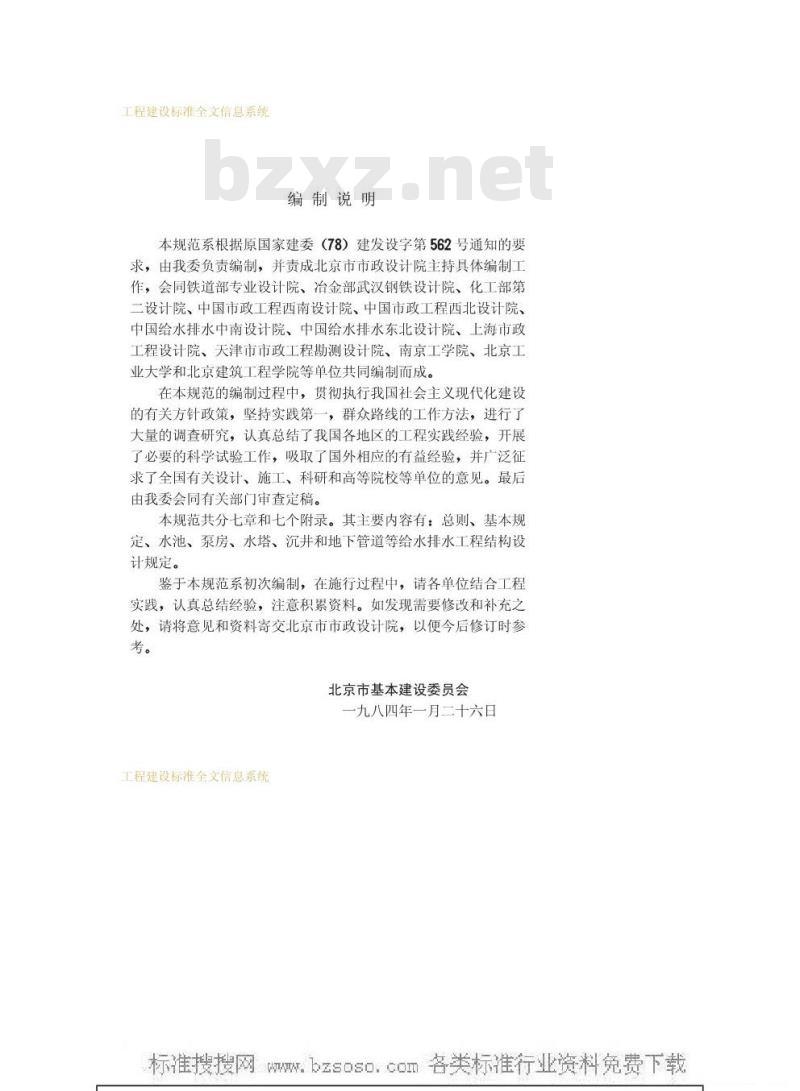

编制说明
本规范系根据原国家建委（78）建发设字第562号通知的要求，由我委负责编制，并责成北京市市政设计院主持具体编制工作，会同铁道部专业设计院、冶金部武汉钢铁设计院、化工部第二设计院、中国市政工程西南设计院、中国市政工程西北设计院、中国给水排水中南设计院、中国给水排水东北设计院、上海市政工程设计院、天津市市政工程勘测设计院、南京工学院、北京工业大学和北京建筑工程学院等单位共同编制而成。在本规范的编制过程中，贯彻执行我国社会主义现代化建设的有关方针政策，坚持实践第一，群众路线的工作方法，进行了大量的调查研究，认真总结了我国各地区的工程实践经验，开展了必要的科学试验工作，吸取了国外相应的有益经验，并广泛征求了全国有关设计、施工、科研和高等院校等单位的意见。最后由我委会同有关部门审查定稿。本规范共分七章和七个附录。其主要内容有：总则、基本规定、水池、泵房、水塔、沉井和地下管道等给水排水工程结构设计规定。
鉴于本规范系初次编制，在施行过程中，请各单位结合工程实践，认真总结经验，注意积累资料。如发现需要修改和补充之处，请将意见和资料寄交北京市市政设计院，以便今后修订时参考。
北京市基本建设委员会
一九八四年一月二十六日
工程建设标准全文信息系统
W.bzsosO.cO工程建设标准全文信息系统
第一章 总则
第二章
基本规定
第一节材料
第二节
第三节
第四节
第三章
基本计算
一般构造要求bZxz.net
第一节
一般规定
第二节
矩形水池的静力计算·
第三节
第四节
第四章
圆形水池的静力计算……
构造要求
泵房和取水头部
第一节
第二节
第三节
第五章
一般规定
静力计算
构造要求
第一节
一般规定
第二节
静力计算
第三节
构造要求
第六章
第一节
-般规定
第二节
圆形沉井的静力计算·
矩形沉并的静力计算
第三节
第四节
构造要求
第七章
第一节
一般规定
工程建设标准全文信息系统
工程建设标准全文信息系统
第二节钢管．
第三节铸铁管道
第四节预应力混凝土圆形管道……第五节矩形、拱形管道
电电电
第六节混凝土和钢筋混凝土圆形管道·附录一
附录二
四边铰支承的双向板在均布、三角形荷载或边缘弯矩作用下的边缘反力系数……69
三边固定、顶端自由的双向板在均布或三角形荷载作用下的边缘反力系数·
双向受力壁板在壁面温差或湿度当量温差作附录三
用下的弯矩系数…
附录四双向板在非齐顶水（土）压力作用下的弯矩系数和边缘反力系数
钢管的弯矩系数、轴力系数和变位系数附录五
附录六圆形刚性管道在各种荷载作用下的弯矩系数91.92
附录七本规范用词说明
工程建设标准全文信息系统
工程建设标准全文信息系统
基本符号
荷载和内力
一弯矩（为任意脚标）；
N.轴向力；
Po——地面车辆的单个轮压
Pa——流水压力；
P冰压力，
一水塔的水柜上的风荷载；
PA——主动土压力；
一地下水的浮托力；
管道的设计内水压力；
Q：剪力；
R:——沉井刃脚底部的地基反力。应力
受拉钢筋的应力，
由预加应力、外荷载产生的混凝土法向应力；一预应力钢筋的张拉控制应力；一在设计内水压力作用下，铸铁管截面上的拉应力；Q
一预应力钢筋的应力损失，
一在外压作用下，铸铁管截面上的弯曲应力；一钢管的纵向应力；
扣除相应阶段预应力损失后，预应力钢筋的应力，一钢管的环向应力。
工程建设标准全文信息系统
工程建设标准全文信息系统
材料指标
一土的弹性模量；
Eo——土的变形模量；
E。—钢筋的弹性模量；
一混凝土的弹性模量；
一土的压缩模量；
混凝土的剪切模量；
混凝士的抗裂设计强度；
混凝土的抗拉设计强度；
铸铁管的极限受拉强度；
铸铁管的极限弯曲受拉强度；
土的泊桑比；
钢的泊桑比，
混凝土的泊桑比。
几何特征
一截面面积；
柱帽计算宽度；
圆弧拱弹性中心至拱趾的距离；内径
计算直径；
外径；
预应力混凝土圆管的管芯厚度；钢筋直径；偏心矩，
高度；
厚度；
截面惯性矩；
半径；
计算深度、高度。
工程建设标准全文信息系统
工程建设标准全文信息系统
计算系数
3—一钢筋混凝土构件的计算刚度；B-
一构件的抗推刚度；
强度设计安全系数；
构件正截面抗裂设计安全系数；-沉井的下沉系数；
设计稳定安全系数；
板的弯矩系数；
水塔附加弯矩的高阶影响系数；钢管的弯矩系数、轴力系数，取水头部的体型系数；钢筋弹性模量与混凝土弹性模量的比值；一竖向土压力系数；
-线膨胀系数；
热交换系数；
配筋率、摩擦系数；
一主动土压力系数；
-钢筋表面形状系数；
y—截面抵抗矩的塑性系数；
b一一构件裂缝间的受拉钢筋应变不均勾系数；n
一温度应力折减系数。
△t——壁面温差；
一原状土的天然容重；
y。—回填土的容重，
\。—回填土的浮容重；
——水的容重，
f—裂缝宽度。
工程建设标准全文信息系统
工程建设标准全文信息系统
第一章总
第1.0.1条为了在给水排水工程结构设计中，做到技术先进、经济合理、安全适用、确保质量，特制订本规范。第1.0.2条本规范适用于城、镇公用设施和工业企业中的般给水排水工程设施的结构设计，不适用于工业企业中具有特殊要求的给水排水工程设施的结构设计。第1.0.3条贮水或水处理构筑物、地下构筑物，一般宜采用钢筋混凝土结构；当容量较小时，可采用砖石结构。最冷月平均气温低于一5℃的地区，外露的贮水或水处理构筑物以及地下管道的进、出口段，不得采用砖砌结构。第1.0.4条按本规范设计时，对于一般性荷载的确定、构件截面计算和地基基础设计等，应按相应的国家标准规范的规定执行。对于兴建在地震区、湿陷性黄土或膨胀土等地区的给水排水工程结构设计，尚应符合现行的有关国家标准规范的规定。工程建设标准全文信息系统
工程建设标准全文信息系统
第二章
基本规定
第一节材
第2.1.1条贮水或水处理构筑物、地下构筑物的混凝土标号，不应低于200号。
第2.1.2条普通混凝土的设计强度，应按《钢筋混凝土结构设计规范》TJ10一74的规定采用。离心机制、悬辊及振动挤压成型的混凝土的设计强度，应根据试验提供的数据采用。
第2.1.3条钢筋混凝土构筑物的抗渗，宜以混凝土本身的密实性满足抗渗要求。混凝土的抗渗标号，宜进行试验确定并符合表2.1.3要求。
注：由于设备条件限制，混凝土抗渗标号的试验有困难时，对混凝土的抗渗要求应符合：水灰比不应大于0.55；水泥宜采用普通硅酸盐水泥；骨料应选择良好级配，严格控制水泥用量，当采用325号水泥（相当于原硬炼水泥标号400号）时，水泥用量不宜超过360公斤/米3，预应力混凝土的水泥用量可提高50公斤/米3作为控制值。
混凝土抗渗标号的允许值
最大作用水头与混凝土厚度之比值（）<10
抗渗标号（&）
注：抗渗标号S：的定义系指龄期为28天的混凝土试件，施加公斤/厘米2水压后满足不渗水指标。
第2.1.4条贮水或水处理构筑物、地下构筑物和管道的工程2建设标准全文信息系统
W工程建设标准全文信息系统
混凝士，当符合抗渗要求时，一般可不作其它防腐处理：接触酸碱度（pH值）低于6.0的侵蚀性介质的混凝士，应按现行的有关规范或进行专门试验确定防腐措施。第2.1.5条最冷月平均气温低于一5℃的地区，外露的钢筋混凝士构筑物的混凝士应保证具有良好的抗冻性能，混凝士的抗冻标号，宜进行试验确定并应符合表2.1.5的要求。注：由于设备条件限制，混凝土抗冻标号的试验有困难时，应采用标号不低于250号的混凝土，并应符合本规范第2.1.3条附注中有关水灰比和水泥用量等要求。
混凝土抗冻标号（D）的允许值
结构类别
气候条件
工作条
最冷月平均气温低于一15℃
最冷月平均气温在—5～—15℃
地表水取水头部
冻融循环总次数
地表水取水头部的
水位涨落区以上部
位及露明的水池等
注：①混凝土抗冻标号D：系指龄期为28天的混凝土试件，在进行相应要求冻融循环总次数1次作用后，其强度降低不大于25%，重量损失不超过5%。②气温应根据连续5年以上的实测资料，统计其平均值确定。③冻融循环总次数系指一年内气温从+5℃以上降至一5℃以下，然后回升至十5℃以上的交替次数。对于地表水取水头部，尚应考虑一年中月平均气温低于一5℃期间，因水位涨落而产生的冻融交替次数，此时水位每涨落一次应按一次冻融计算。
第2.1.6条贮水或水处理构筑物、地下构筑物和管道的混凝土，不得采用氯盐作为防冻、早硬的掺合料；采用其它掺合料应根据试验鉴定，确定其适用性能及相应的掺合量。第2.1.7条贮水或水处理构筑物、地下构筑物和管道的砖石砌体材料，应符合下列要求：一、砖应为普通粘土机制砖，标号不应低于75号。二、石料标号不应低于200号。
三、砌筑砂浆应为水泥砂浆。
第2.1.8条混凝土的泊桑比（μ）可采用1/6。工程建设标准全文信息系统
W3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
