SN/T 3324.6-2014
基本信息
标准号： SN/T 3324.6-2014
中文名称：出口信息技术设备检验技术要求第6部分:扫描仪的能效
标准类别：商检行业标准(SN)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：6193691
标准分类号
关联标准
出版信息
相关单位信息
标准简介
SN/T 3324.6-2014.Technical requirements for the inspection of information technology equipment for export-Part 6 :Energy efficiency for scanner.
1范围
SN/T 3324.6规定了出口扫描仪的能效技术要求、试验方法、检验及合格判定。
SN/T 3324.6适用于由电网电源或数据/网络接口供电的、额定电压不超过250V的出口家用.办公及类似用途扫描仪的能效检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
IEC 62301 :2005 Household Electrical Appliances- Measurement of Standby Power
EN 62301家用电器待机功率的测量( Household ectical appliances-Measurement ofstandby power)
3术语和定义
下列术语和定义适用于本文件。
3.1符合性验证模式module of compliance verification
按国家技术规范的强制性要求,查验检验单证和凭证、货物是否相行，必要时可进行抽查检验,并实施监督的合格评定程序。
注:改写SN/T 1429.1-2005,定义3.3。
3.2检验批inspection lot
为实施检验而汇集的同一规格、型号,由同一制造商在相同生产条件下生产的单位产品,简称批。
注:改写SN/T 1429.1-2005,定义 3.4.
1范围
SN/T 3324.6规定了出口扫描仪的能效技术要求、试验方法、检验及合格判定。
SN/T 3324.6适用于由电网电源或数据/网络接口供电的、额定电压不超过250V的出口家用.办公及类似用途扫描仪的能效检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
IEC 62301 :2005 Household Electrical Appliances- Measurement of Standby Power
EN 62301家用电器待机功率的测量( Household ectical appliances-Measurement ofstandby power)
3术语和定义
下列术语和定义适用于本文件。
3.1符合性验证模式module of compliance verification
按国家技术规范的强制性要求,查验检验单证和凭证、货物是否相行，必要时可进行抽查检验,并实施监督的合格评定程序。
注:改写SN/T 1429.1-2005,定义3.3。
3.2检验批inspection lot
为实施检验而汇集的同一规格、型号,由同一制造商在相同生产条件下生产的单位产品,简称批。
注:改写SN/T 1429.1-2005,定义 3.4.
标准图片预览
标准内容

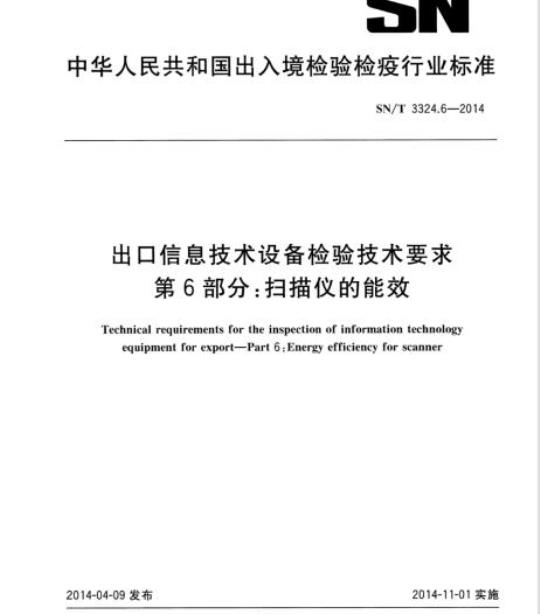

中华人民共和国出入境检验检疫行业标准SN/T3324.6—2014
出口信息技术设备检验技术要求第6部分：扫描仪的能效
Technical requirements for the inspection of information technologyequipment for exportPart 6:Energy efficiency for scanner2014-04-09发布
中华人民共和国
刮涂层查真伪
国家质量监督检验检疫总局
2014-11-01实施
2规范性引用文件
术语和定义
技术要求
加贴能源之星标识的扫描仪
输往欧盟成员国的扫描仪
输往其他国家(区域)的扫描仪
5抽样
加贴能源之星标识的扫描仪
输往欧盟成员国的扫描仪
输往其他国家的扫描仪
6试验方法
6.1加贴能源之星标识的扫描仪
6.2输往欧盟成员国的扫描仪
7检验及合格判定
7.1加贴能源之星标识的扫描仪
7.2输往欧盟成员国的扫描仪
附录A（规范性附录）加贴能源之星标识的扫描仪的能效测试程序参考文献bzxZ.net
能源之星标识
表1对功能累加器的睡眠模式功率补偿表2数字前端内部电源效率和功率因素要求.表A.1铭牌额定功率小于等于1500W的产品的输人电源要求表A.2铭牌额定功率大于1500W的产品的输人电源要求表A.3纸张尺寸和重量要求
表A.4对于不含邮资机的标准幅面、小幅面和大幅面产品的产品速度计算·表A.5扫描仪测试程序
SN/T3324.6—2014
SN/T3324共分为7部分：
进出口信息技术设备检验技术要求进出口信息技术设备检验技术要求进出口信息技术设备检验技术要求一进出口信息技术设备检验技术要求进出口信息技术设备检验技术要求第1部分：便携式计算机的能效；第2部分：台式计算机的能效；
第3部分：外部电源的能效：
第4部分：多功能设备的能效；
第5部分：复印机的能效；
一出口信息技术设备检验技术要求第6部分：扫描仪的能效；
进出口信息技术设备检验技术要求第7部分：计算机显示器能效
本部分为SN/T3324的第6部分。
本部分按照GB/T1.1—2009和SN/T2494—2010给出的规则起草。SN/T3324.6-2014
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任本部分由国家认证认可监督管理委员会提出并归口。本部分起草单位：中华人民共和国广东出人境检验检疫局。本部分主要起草人：姜华、司念朋、周娜、顾小平、张南峰。m
1范围
出口信息技术设备检验技术要求第6部分：扫描仪的能效
SN/T3324.6—2014
SN/T3324的本部分规定了出口扫描仪的能效技术要求、试验方法、检验及合格判定。本部分适用于由电网电源或数据/网络接口供电的、额定电压不超封250V的出口家用、办公及类似用途扫描仪的能效检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IEC 6230l:2005 HouseholdElectrical Appliances—Measurement of StandbyPower待机功率的测量（Householdeteeticalappliances一MeasurementEN62301家用电器
ofstandbypower)
3术语和定义
下列术语和定义适用于本文件。.3.1
符合性验证模式moduleofcompliaaceverification按国家技术规范的强制性要求，查验检验单证和凭证、货物是否相施监督的合格评定程序。
注：改写SN/T1429.1—2005，定义3.33.2
检验批inspectionlot
，必要时可进行抽查检验，并实为实施检验而汇集的同一规格、型号，由同二制造商在相同生产条件下生产的单位产品，简称批。注：改写SN/T1429.1—2005，定义3.4。3.3
扫描仪scanner
一种主要功能为把硬拷贝原件转变成主要在个人计算机环境下可存储、编辑、转换或传送的电子图像的成像设备。
能源之星
energy star
能源之星是美国环保署和能源部制订的旨在通过推广高效节能产品及做法帮助人们节省资金和保护环境的一个联合计划。
运行模式operationmodes
设备使用运行时的所有状态。
SN/T3324.6—2014
工作模式onmode
设备使用运行时执行其主要功能的状态。3.5.1.1
活动状态activestate
设备连接到电源上且持续产生输出或执行其任一其他主要功能的用电状态。3.5.1.2
准备状态ready state
设备达到操作条件，既不产生输出，也未进人任何低功耗模式，且经过一个较短的延迟时间就能进人工作模式的用电状态。这种状态下所有的产品特征可被激活，且产品能响应任一潜在输人而进入工作模式，包括外部电激源（如：网络激源、传真呼叫或远程控制）和直接手动干预（如：触发一个手动开关或按钮）。
睡眠模式sleepmode
当设备处于非工作状态一段时间后（如：预设延迟时间），或响应用户的手动操作（如：在一天中的某个用户设定时间，响应一个用户手动对开关或按钮的操作），或响应外部电激源（如：网络激源，传真呼叫、远程控制），而自动进人的节能状态。使用OM法对产品进行评价时，尽管从睡眠模式过渡到工作模式可能有一个延迟，但睡眠模式允许所有被认为是基本功能累加器的产品特性的操作。3.5.3
待机模式standbymode
当设备连接到供电电源上并按照制造商的说明书使用时，能持续一段不确定的时间保持最低能耗的不能被使用者中断(影响)的状态。待机模式是产品的最低功耗状态。对于扫描仪产品，“待机”模式通常与关机模式一致，但也可能与准备模式或睡眠模式一致。除非使用者以手动操作把产品和其供电电源断开，一个产品不能离开待机模式而进人一个更低的能耗状态。3.5.4
关机模式offmode
设备被手动或自动地关闭，但依然与电网电源连接的用电状态。一且设备受到输人激发（如：手控开关或使设备进人准备模式的时钟定时器）时，将退出这种状态。如果这种状态是因用户的手动干预而发生，常称其为手动关机状态；如果这种状态是自动或根据预设的激源（如一个延迟或时钟)而发生，常称其为自动关机状态。
预设延迟时间defaultdelaytime出厂前由制造商设定，使设备在完成其基本功能后能进人低功率状态（如睡眠状态或自动关机状态）的时间。
媒体幅面mediaformats
设备设计使用的媒体尺寸。
大幅面largeformat
设备设计使用的媒体尺寸为A2幅面或更大幅面，包括设计容纳的媒体宽度大于等于406.0mm的连续格式。大幅面的产品也应能对标准尺寸或小幅面媒体进行印制2
标准幅面standard format
SN/T3324.6—2014
设备设计使用的媒体尺寸为标准尺寸的幅面（如：Letter、Legal、A3、A4和B4），包括设计容纳的媒体宽度在210.0mm与406.0mm之间的连续格式。标准幅面的产品也应能对小幅面媒体进行印制。3.7.3
小幅面smallformat
设备设计使用的媒体尺寸小于标准尺寸的幅面（如：A6、101.6mm×152.4mm、缩影胶片），包括设计容纳的媒体宽度小于210.0mm的连续幅面3.7.4
连续幅面continuousformat
设备不使用单页媒体幅面，设计应用于印制条形码、标签、收据、横幅、工程制图等。连续幅面产品也能适用于小幅面、标准幅面或大幅面媒体。3.8
operationalmode;OM
运行模式法
一种通过测量设备在各种运行状态下功耗（单位：瓦特)来比较产品用能性能的方法，3.9
显像引擎markingengine
驱动成像设备成像产物的基本引擎。一个显像引擎依赖功能累加器来实现通讯和图像处理。如无功能累加器和其他部件的配合，显像引擎将没有任何功能，也不能获得图像数据进行处理。3.10
功能累加器functionaladder
在成像设备显像引擎的基础上使其实现功能的数据或网络接口，采用运行模式法（OM)对设备进行合格判定时应对这些数据和网络接口进行功率补偿。功能累加器通过成像设备在睡眠模式时要求维持的接口状态进行分类。
主要功能累加器：成像设备在睡眠模式时维持激活状态的功能累加器。次要功能累加器：成像设备在睡眠模式时处于非激活状态的功能累加器。3.11
数字前端digital front-end;DFE作为其他计算机和应用软件主机，并充当成像设备接口的一个功能完整的服务器。一个数字前端为成像设备提供更广泛的功能
1类数字前端：从成像设备供电电源分离出来的交流电源（内部或外部）获取直流电源的数字前端。这种数字前端直接从插座获取交流电源，或从联接成像设备的内部电源获得交流电源。2类数字前端：从使成像设备运行的同一个电源上获取直流电源的数字前端。2类数字前端须包含电路板或组装单独的处理单元。该处理单元能通过网络进行功能初始化、可物理移除、分离或被制造成不能使用常规操作惯例对其进行功耗测量。一个数学前端应具备以下三种或以上特征：一在不同情况下保持网络的连通性；一邮箱功能；
一工作队列管理；
一设备管理（如：从低功耗状态下唤醒成像设备）；一高级图形用户界面；
一可在主机服务器和客户计算机之间发起通讯（如：扫描后发送电子邮件、联接到远程邮箱获取工作任务）；或
SN/T3324.6—2014
可进行页面后处理（如：在打印前重新格式化页面）3.12
网络连接networkconnection
允许在成像设备和一个或多个外部供电设备之间交换信息的连接。网络连接的例子有IEEE802.3（以太网）和IEEE802.11(Wi-Fi）。3.13
外部电源externalpowersupply：EPs在该定义下，外部电源具有以下特征：a）
设计用以把交流输入的线电压转变成更低的交流或直流电压输出；每次只能转变一个输出电压；
与单独的组成主要负载的最终用途产品一起销售或预定与其一起使用；有其独立的物理外壳与最终用途产品分离；d)
通过一个可拆卸的或硬接线的公/母电气连接端子、电缆、软线或其他导线连接到最终用途产品：
自身无电池或电池组，直接地（包括使用可拆卸方式）与电源单元连接：无电池化学或类型选择开关，且无指示灯或充电状态指示（如：一个具有类型选择开关和充电g）
状态指示的产品不属于本定义：一个只有指示灯的产品仍然属于本定义）；和h）铭牌上的输出功率小于等于250W。注：“物理外壳”指容纳产品自身零部件的外壳，而非其零售包装。4技术要求
加贴能源之星标识的扫描仪
4.1.1总则
加贴能源之星标识（见图1)的扫描仪，应符合通用要求（4.1.2）、扫描仪要求（4.1.3)和数字前端电源效率要求（4.1.4)。
ENERGYSTAR
图1能源之星标识
4.1.2通用要求
4.1.2.1外部电源要求
随扫描仪一起销售的外部电源（EPS)应符合国际效率标识草案V级及V级以下的性能要求。关于该标识草案更多的信息可在http：//energystar.gov/powersupplies/上查询。4.1.2.21类数字前端要求
销售时带有1类数字前端的扫描仪，其数字前端应符合4.1.4对数字前端电源效率的要求。4.1.2.32类数字前端要求
SN/T3324.6—2014
销售时带有2类数字前端的扫描仪，在测量扫描仪睡眠模式和待机模式能耗时应根据4.1.3.2的要求排除数字前端的能耗。
4.1.3扫描仪要求
4.1.3.1多重睡眠模式要求
如果扫描仪能自动进人多重连续的睡眠模式，应使用相同的睡眠模式对4.1.3.3的进人睡眠模式的预设延迟时间要求和4.1.3.4的睡眠模式功耗要求进行符合性评价。4.1.3.2数字前端（DFE）要求
对于带有功能集成的数字前端的扫描仪，如果这些数字前端依靠扫描仪供电，在对实测产品睡眠模式功耗与显像引擎及功能累加器标准限值进行比较时、在对实测的待机模式功耗与待机标准限值进行比较时，应减去数字前端的功耗。数字前端不能妨碍扫描仪进人或退出低功耗模式的能力。为了优先排除数字前端的功耗，数字前端必须符合3.11的定义，并作为一个单独的能通过网络初始化功能的处理部件。
4.1.3.3预设延退时间要求
扫描仪实测的预设延迟时间（tsLEEp）应小于或等于15min。扫描仪出厂时设定的只能由制造商调节的最大机器延迟时间应小于等于4h。该最大机器延迟时间不受用户影响，其典型特征为不对扫描仪进行内部的人侵式操作就无法修改该时间当对能通过多种方式进人睡眠模式的扫描仪进行数据和符合性声明时，制造商应指明扫描仪能自动达到的睡眠等级。如果扫描仪能自动进人制造商声明的多重连续的睡眠等级，将使用这些睡眠等级对扫描仪进行符合性判定。但是，制造商提供的预设延时间必须与使用的任一睡眠等级一致。4.1.3.4睡眠模式功耗要求
实测的睡眠模式功耗（PSLEEP)应小于或等于在下列条件下根据式（1)算出的最大睡眠模式功耗要求（PsLEEP_MAx），并遵从以下计算原则：只有装配在产品结构上可见和可用的接口，才能被认为是功能累加器；a
b）通过数字前端（DEF)实现产品功能的接口不属于主要或次要功能累加器；制造商在一个型号的产品上应用的主要功能累加器应不超过三个，但是可应用多个次要功能c
累加器（超过三个主要功能累加器的则应被看作次要功能累加器）；对于带有多种接口的产品，应认为每个接口是独立的；d
执行多种功能的单个接口应只被计算一次；e)
任何适用多于一种以上接口类型定义的接口，应按其主要功能进行分类；f）
对于在准备状态下满足睡眠模式功耗要求的产品，不再适用睡眠模式要求的自动功率减除。g）
PsLEEP_MAx =PMAX BASE + ZAdderPRIMARY +式中：
PsLEEP_MAX
PMAX_BASE
AdderPRIMARY
AddersECONDARY
.....(1)
最大睡眠模式功耗要求，单位为瓦特（W），精确到0.1W；对基本显像引擎的最大睡眠模式功率补偿，对于扫描仪产品PMAXBASE=4.3W；对三种适用的主要功能累加器之一的功率补偿，详见表1，单位为瓦特（W)；5
SN/T3324.6—2014
AddersECONDARY
主要功能累加器要求补偿的个数，小于或等于3；对任何适用的次要功能累加器或数量超过3个的主要功能累加器（因此应被计人到次要功能累加器的个数）进行的功率补偿。详见表1，单位为瓦特（W）；次要功能累加器要求补偿的个数（包括在主要功能累加器补偿超过n个的任何主要功能累加器）。
4.1.3.5待机模式功率要求
扫描仪的待机模式功率应小于等于1W。表1
对功能累加器的睡眠模式功率补偿累加器
数据或
网络连接
内部存储
驱动器
基于系统的
个人电脑
连接类型
无线，
射频(RF）
无线，
红外线（IR）
不适用
不适用
不适用
最大数据
速率，r
(Mbit/s)
20r<500
r≥500
不适用
不适用
不适用
包括：USB1.x、IEEE1284、IEEE1284/并行/Centronics接口、RS232、传真调制解调器USB2.x.IEEE1934/FireWire/i.Link和100Mb以太网
1G以太网
flash记忆卡/智能读卡器、照相机接口、Pict-Bridge接口
蓝牙、802.11接口
具备使扫描仪与无线手持机之间进行通讯的能力。不管产品设计操作的无线手持机有多少，仅补偿一次。不考虑无线手持机自身的功耗要求
包括：红外数据协议（InfraredDataAssocia-tion)
包括：仅适用于内部驱动器（如：磁盘驱动器、DVD驱动器、Zip驱动器等）和独立应用的驱动器。不包括外部驱动器接口（如：SCSI)或内存
适用于扫描仪内用于存储数据的可用的内部存储空间。适用于所有卷标的内存，并根据卷标计算其总容量
适用于需依赖外部计算机作为重要资源（如：内存、数据处理)来实现常规扫描仪独立完成的基本功能（如：页面重现）。不适用于简单使用计算机作为资源或目的来获取影像数据的产品
主要功能
累加器补
偿功率/W
次要功能
累加器补
偿功率/W
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
