首页 > 国家标准(GB) > GB/T 39188-2020 电动门窗通用技术要求
GB/T 39188-2020

基本信息

标准号: GB/T 39188-2020

中文名称:电动门窗通用技术要求

标准类别:国家标准(GB)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:1640895

相关标签: 电动 门窗 通用 技术

标准分类号

关联标准

出版信息

相关单位信息

标准简介

GB/T 39188-2020.General technical specification of electric windows and doors ( gates ).
1范围
GB/T 39188规定了电动门窗的分类、规格和标记、一般要求、技术要求、试验方法、性能分类及选用。
GB/T 39188适用于工业与民用建筑使用的电动门和电动窗。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 755旋转电机定额和性能.
GB 2894安全标志及其使用导则
GB/T 3785(所有部分)电声学声级计
GB/T 3797电气控制设 备
GB/T 4208外壳防 护等级(IP代码)
GB 4706.1家用 和类似用途电器的安全第1部分:通用要求
GB 4706.98家用和类 似用途电器的安全闸门、房门和 窗的驱动装置的特殊要求
GB/T 5171.1小功率电动机第1部分:通用技术条件
GB/T 5226.1机械电气安全机械电气设备 第1部分:通用技术条件
GB/T 5823建筑门窗 术语
GB/T 5824建筑门窗洞口尺寸 系列
GB/T 6461金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级
GB/T 7106建筑外门窗 气密、水密、抗风压性能检测方法
GB/T 8478铝合 金门窗
GB/T 8484建筑外门窗保温性能检测方法
GB/T 8485建筑门窗 空气声隔声性能分级及检测方法
GB/T 10125人 造气氛腐蚀试验盐 雾试验
GB/T 12350小功率电 动机的安全要求
GB/T 14155整樘门软重物体撞击试验
GB/T 16917.1家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第1部分:一般规则
GB/T 17454.2机械安全压敏保护装置第2部分:压敏边和压敏棒的设计和试验通则
GB/T 19436.1机械电气安全 电敏保护设备 第1部分:一般要求和试验
GB/T 24343-2009工业 机械电气设备绝缘 电阻试验规范
GB/T 29907建 筑幕墙动态风压作用下水密性能检测方法
GB/T 30591建筑门窗洞口尺寸协调要求

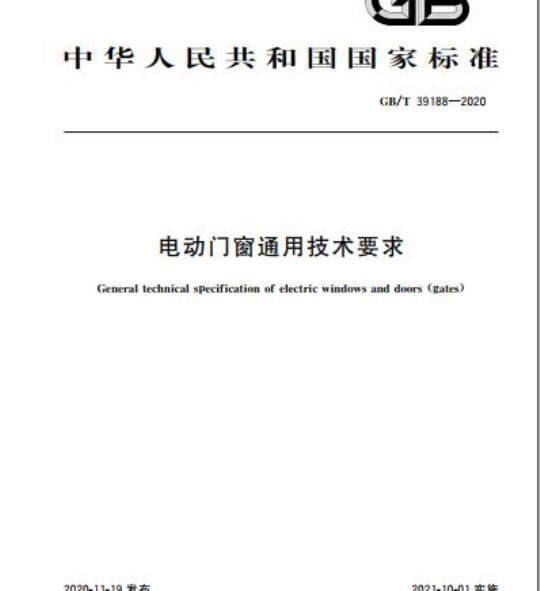

标准图片预览






标准内容

ICS91.060.50
中华人民共和国国家标准
GB/T39188—2020
电动门窗通用技术要求
General technical specification of electric windows and doors (gates)2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-10-01实施
规范性引用文件
术语和定义
分类、规格和标记
一般要求
技术要求
试验方法
性能分类及选用
附录A(资料性附录)
电动门窗相关产品标准和常用材料标准附录B(资料性附录)
电动门常见危险部位示意
GB/T39188—2020
本标准按照GB/T1.1一2009给出的规则起草本标准由中华人民共和国住房和城乡建设部提出本标准由全国建筑幕墙门窗标准化技术委员会(SAC/TC448)归口。GB/T39188—2020
本标准起草单位:中国建筑金属结构协会、中国建筑科学研究院有限公司、红门智能科技股份有限公司、江西百胜智能科技股份有限公司、湖南湘联节能科技股份有限公司、北京建筑材料检验研究院有限公司、福建安麟智能科技股份有限公司、浙江先锋机械股份有限公司、许昌施普雷特节能科技有限公司、佛山市南海鼎新机电设备科技有限公司、长春阔尔科技股份有限公司、广东坚朗五金制品股份有限公司、青岛拉斐特智能装备科技有限公司、昆明海顿自动门业有限公司、霍曼(天津)门业有限公司、无锡旭峰门业制造有限公司、浙江久易电子科技有限公司、佛山市自动门行业协会、无锡市苏可自动门制造有限公司、天津海瑞德自动化设备有限公司、佛山市晶源门控有限公司、江苏德普尔门控科技有限公司、大昶门控科技(上海)股份有限公司、无锡林特门业科技有限公司、海达门控有限公司、沈阳宝通门业有限公司、亚萨合莱国强(山东)五金科技有限公司、山东锐泽自动化科技股份有限公司、宁波欧尼克科技有限公司、深圳市易雷特科技有限公司、江苏赛迪乐节能科技有限公司。本标准主要起草人:潘冠军、林夕范、戴建国、刘会涛、余家红、林郁、孙剑、白静国、欧阳晖、陈波、杨杰、霍志文、刘建宏、杜万明、王旭东、王顺府、杨光旭、陈金华、毛小明、陈标明、苏可、王海、温卓龙、程跃飞、夏新国、王俭俭、贾春林、杨国元、徐忠、张海峰、周国青、李荔、范晓祥m
1范围
电动门窗通用技术要求
GB/T39188—2020
本标准规定了电动门窗的分类、规格和标记、一般要求、技术要求、试验方法、性能分类及选用。本标准适用于工业与民用建筑使用的电动门和电动窗。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件GB/T755旋转电机定额和性能
GB2894安全标志及其使用导则
GB/T3785(所有部分)电声学声级计GB/T3797电气控制设备
GB/T 4208
GB4706.98
外壳防护等级(IP代码)
家用和类似用途电器的安全第1部分:通用要求家用和类似用途电器的安全闸门、房门和窗的驱动装置的特殊要求GB/T 5171.1
GB/T5226.1
GB/T5823
GB/T5824
GB/T6461
GB/T7106
GB/T 8478
GB/T8484
GB/T8485
GB/T10125
GB/T12350
小功率电动机第1部分:通用技术条件机械电气安全机械电气设备第1部分:通用技术条件建筑门窗术语
建筑门窗洞口尺寸系列
金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级建筑外门窗气密、水密、抗风压性能检测方法铝合金门窗
建筑外门窗保温性能检测方法
建筑门窗空气声隔声性能分级及检测方法人造气氛腐蚀试验盐雾试验
小功率电动机的安全要求
GB/T14155
整槿门软重物体撞击试验
GB/T16917.1
般规则
GB/T17454.2
GB/T19436.1
家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第1部分:一机械安全压敏保护装置第2部分:压敏边和压敏棒的设计和试验通则机械电气安全电敏保护设备第1部分:一般要求和试验GB/T24343一2009工业机械电气设备绝缘电阻试验规范GB/T29907
GB/T30591
建筑幕墙动态风压作用下水密性能检测方法建筑门窗洞口尺寸协调要求
GB/T31433
建筑幕墙、门窗通用技术条件
GB/T34616—2017
7人行自动门通用技术要求
GB50017—2017
钢结构设计标准
GB/T39188—2020
GB50057—2010建筑物防雷设计规范JG/T227
车库门电动开门机
JG/T305—2011人行自动门安全要求JG/T310
JG/T325
JG/T374
JG/T411
JG/T412
JG/T462
3术语和定义
人行自动门用传感器
工业滑升门开门机
建筑用开窗机
电动卷门开门机
建筑遮阳产品耐雪荷载性能检测方法平开门和推拉门电动开门机
GB/T5823界定的以及下列术语和定义适用于本文件3.1
电动门electricdoors(gates)用于散开或隔断固定区域供人或车等通行的建筑洞口或通道出入口,按键操作或信号触发,由电力驱动活动扇启闭的门系统或设备的总称。注:通常包括门体、启闭装置、安全保护装置以及其他配件等,3.2
electricwindows
电动窗
由电力驱动活动扇启闭的窗系统的总称。注:通常包括窗体、启闭装置及其他配件等。3.3
场院门gates
用于建筑物内外场所、庭院出人口的门或设备。门体非封闭或未与建筑物本体贴合连接,开启或关闭时都处于透风、透气状态,不具备水密、气密等物理性能。3.4
电动栏杆(机)exitbarrierelectricgates转动轴位于设备一端或一角,单杆或多杆组合的门体(杆件)绕轴上下往复旋转起落的电动场院门。上扬角度通常为90°。
主危险区域
main dangerous area
电动门运行区间可能造成碰撞、挤压伤害的空间区域,为距离地面高度2.5m以下,活动扇运行前方500mm以内的运行区域
4分类、规格和标记
4.1分类
4.1.1电动门
4.1.1.1按用途
电动门按用途分类及代号见表1。2
按启闭方式
电动门按用途分类及代号
建筑人行门
电动门按启闭方式分类及代号见表2。车库门
厂房门
电动门按启闭方式分类及代号
启闭方式
4.1.2电动窗
转轴类
电动窗按启闭方式分类及代号见表3。平移类免费标准bzxz.net
上滑类
电动窗按启闭方式分类及代号
启闭方式
立窗/斜天窗
GB/T39188—2020
场院门
折叠类
平天窗
4.2.1内门窗和外门窗的规格用洞口标志尺寸表示;洞口标志尺寸应符合GB/T5824和GB/T30591的规定。
4.2.2场院电动门的规格用门体实际封挡尺寸表示。4.2.3
电动门窗规格的标志尺寸见表4。表4
宽(A)高(B)尺寸
尺寸级差
标志尺寸
电动门窗规格标志尺寸
A(或B)≤6m
按GB/T5824
按GB/T5824和GB/T30591
6m0.6m级差递增
超大型
A(或B)>10m
1.2m级差递增
洞口(场院门为封档)宽度(A)m高度(B)m4.3.1
电动门标记方法以电动门代号(DDM)、本标准编号、用途代号、启闭方式代号和规格组成,见图1。
GB/T39188—2020
DDM-GB/T31988
示例1:
图1电动门标记方法示意图
启闭方式代号
用途代号
本标准编号
电动门代号
门洞口宽度为4200mm、高度为3600mm,滑升启闭运行的工业厂房电动门,标记为:DDM-GB/T31988-CF-HS-420360
示例2:
门体实际展开宽度为12m、高度为1.5m,户外停车场电动伸缩门,标记为:DDM-GB/T 31988-CY-SS-12 m1.5 m4.3.2电动窗标记方法以电动窗代号(DDC)、本标准编号、启闭方式代号和规格组成,见图2。DDC-GB/T31988
启闭方式代号
本标准编号
电动窗代号
图2电动窗标记方法示意图
示例:
洞口宽度为2000mm、高度为1500mm,外开电动天窗,标记为:DDC-GB/T31988-T-WK-200150
5一般要求
适用条件
电动门和电动窗在以下条件应可靠使用:a)
相对湿度:不大于90%;
电压波动:采用交流电压时,电压波动不大于额定值的士10%;采用直流电压时,电压波动不大于额定值的士5%;
无强烈电磁干扰源;
周围无易燃、易爆和腐蚀性介质;内门窗环境温度为一10℃~十40℃;外门窗和户外场院门环境温度为一20℃~+55℃。材料
5.2.1电动门窗所用材料应符合国家现行相关标准的规定,常用材料的标准参见附录A。主要受力构件材料的强度和刚度应计算确定,以满足设计要求。4
GB/T39188—2020
5.2.2需做防锈防腐处理的金属零部件,镀层或涂层应均匀,无斑点剥落现象,按GB/T10125中性盐雾试验48h,保护评级Rp不应小于GB/T6461的9级。5.2.3采光窗材料强度应满足门(窗)扇整体抗风性能要求。5.3电气系统
5.3.1电动门窗应采用独立电源开关。5.3.2强电驱动的电动门窗应安装漏电保护装置,漏电保护装置应符合GB/T16917.1的规定5.3.3驱动和制动装置应满足正常运行的需要,并应符合GB/T755、GB4706.98、GB/T5171.1、GB/T12350的规定
5.3.4开门机应相应符合JG/T227、JG/T325、JG/T411、JG/T462的规定;开窗机应符合JG/T374的规定。
5.3.5压敏感应装置应相应符合GB/T17454.2的要求;电敏感应装置、遥控装置应符合GB/T19436.1和国家无线电管理规定;感应装置还应符合JG/T310的要求。5.3.6室外安装的电器装置、感应装置、控制箱外壳防护等级不应低于GB/T4208规定的1IP44,5.3.7其他电气元件应符合GB/T3797及国家现行相关标准的规定。5.4制作和组装
焊接不应有松动、开裂、未熔化、气孔、夹渣、漏焊等缺陷,焊缝质量不应低于GB50017一2017规定的2级;以螺接或铆接方式组装的框、扇应牢固可靠,不应有松动变形现象。5.4.2五金件应配置齐全、安装牢固,在门扇反复运动中不应有松动现象;承受反复运动的五金件应便于更换。
5.4.3导向轮、悬挂轮、行走轮等应转动灵活,无卡阻、5.4.4拼板、帘片式门窗应连接可靠、转动灵活,确保板、片运行不脱钩、不窜片;板、帘两端侧扣安装牢靠5.4.5有轨门窗的轨道应安装牢固,固定点应均匀分布,间距不应大于600mm。5.4.6围蔽式电动门窗固定扇、框、轨道等固定部件与墙体的缝隙应使用建筑密封胶密封,门窗关闭时活动扇四周、扇与导轨等处均应采取密封措施,密封良好,运行不脱落6技术要求
6.1外观
6.1.1电动门窗外表面应无明显色差,不应有裂纹、污物、压坑、划伤及明显的非工艺凹凸等缺陷6.1.2金属部件表面不应有锈蚀、披锋、毛刺、锐边或尖角,拼接处应平整无翘曲;表面处理应均匀、同色部件色泽一致,无流挂、剥离、花斑、露底等缺陷。6.1.3软质材料表面不应有破损、皱叠、毛边;拼接处不应开裂。6.1.4贴敷或涂装的普示标志不应出现剥离现象。6.2尺寸充许偏差
6.2.1常规板式电动门门扇尺寸允许偏差应符合表5的要求。表5常规板式电动门门扇尺寸允许偏差项目
允许偏差
弯曲度
平面度
棱边直线度
≤1/1000,且5mm≤2/1000,且≤8mm≤1/10005mm长度偏差
两对角线之差
≤3/1000,且≤5mm
GB/T39188—2020
大型和超大板式电动门尺寸允许偏差应符合表6的要求表6大型和超大板式电动门尺寸允许偏差项目
门扇宽度
门扇高度
门扇两对角线差
两板拼接处高低差
门扇平面度
门扇关闭时宽、高方向直线度
轨道直线度
相邻轨道中心线间的距离
注:表中门扇为单扇,
折叠、平移类
允许偏差
±1/1000,且≤20mm
±1/1000,且≤10mm
≤1/1000
≤2/1000,且≤15mm
≤1/1500
≤1/1000,每隔4m测量;且≤15mm±3mm,每隔6m测量
电动窗尺寸允许偏差应符合GB/T8478的规定。性能要求
外门窗抗风压性能
上滑类
≤6mm
电动外门窗活动扇关闭状态下,抗风压性能分级及指标值P:应符合表7的规定,并应满足工程设计值要求。在风荷载作用下,不应发生构件破坏、脱落等现象表7
电动外门窗抗风压性能分级
分级指标值p3
分级指标值3
0.25≤pa<0.5
2.5≤3.0
0.5≤:<0.75
0.75≤pa<1.0
3.0≤P<3.5
3.5≤Ps<4.0
注:第9级在分级后同时注明具体检测压力差值6.3.1.2
S1级。
1.0≤<1.5
4.0≤p<4.5
1.5≤p<2.0
4.5≤p:<5.0
单位为千帕
2.0≤P:<2.5
硬质整板外门抗风压性能不应低于S3级,外窗不应低于1级;帘片式和软质外门窗不应低于场院门抗动态风压性能
6.3.2.1室外电动场院门在关闭状态下,抗动态风压性能以其承受的动态风压表示,在此风压作用下,不应发生门体倾倒、杆件弯折、脱落、面板变形、固定架损坏等现象,试验后仍能正常使用。抗动态风压性能分级应符合表8的要求。
