SN/T 0249-93.Rules for the inspection of welded wire fabric coated with hot-galvanizing for export.
1主题内容 与适用范围
SN/T 0249规定了出口热镀锌电焊网的技术条件,试验方法,检验规则。
SN/T 0249适用于电焊网出口时的检验。如对外贸易合同另有规定的,按其规定执行。
2引用标准
GB 700碳 素结构钢
GB 470锌锭
GB2972镀锌钢丝锌层硫酸铜试验方法
GB 2973.镀锌钢丝锌层重量试验方法.
GB2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)
3术语
3.1 检验批
为实施抽样检验而汇集的同一规格、型号、在相同生产条件下生产的单位产品,称为检验批,简称批。
3.2 不合格
单位产品的质量特征不符合规定称为不合格。
3.3不合格品
有一个或一个以上不合格的单位产品称为不合格品.
3.4 样本
从检验批中抽取用于检查的单位产品的全体称为样本。样本的质量代表了检验批的质量。
4抽样
4.1抽样条件
样品从厂检合格包装入库的成品中抽取。
4.2 抽样方案
出口电焊网按GB 2828的一次正常抽样方案,其抽样检验水平采用“特殊检验水平S-3"。检查的严格度执行GB 2828的转移规则。

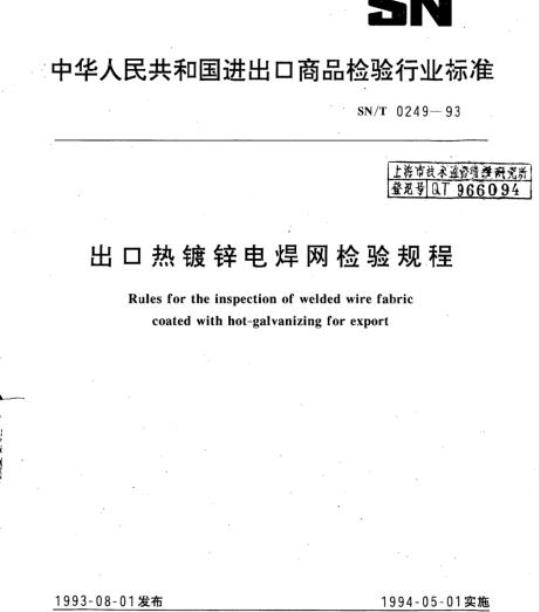

中华人民共和国进出口商品检验行业标准SN/T 0249-93
上海市技求莲督续学研究所
登理号QT966094
出口热镀锌电焊网检验规程
Rules for the inspection of welded wire fabriccoated with hot-galvanizing for export1993-08-01发布
中华人民共和国国家进出口商品检验局1994-05-01实施
（京）新登字023号
中华人民共和国进出口商品检验行业标准出口热镀锌电焊网检验规程
Rules for the inspection of welded wirefabriccoated with hot-galvanizing for export1主题内容与适用范围
本标准规定了出口热镀锌电焊网的技术条件，试验方法，检验规则。SN/T0249—93
本标准适用于电焊网出口时的检验。如对外贸易合同另有规定的，按其规定执行。2引用标准
GB700碳素结构钢
GB470锌锭
GB2972镀锌钢丝锌层硫酸铜试验方法GB2973，镀锌钢丝锌层重量试验方法GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）3术语
3.1检验批
为实施抽样检验而汇集的同一规格、型号、在相同生产条件下生产的单位产品，称为检验批，简称批。
3.2不合格
单位产品的质量特征不符合规定称为不合格，3.3不合格品
有一个或一个以上不合格的单位产品称为不合格品。3.4样本
从检验批中抽取用于检查的单位产品的全体称为样本。样本的质量代表了检验批的质量。4抽样
4.1抽样条件
样品从厂检合格包装入库的成品中抽取。4.2抽样方案
出口电焊网按GB2828的一次正常抽样方案，其抽样检验水平采用“特殊检验水平S-3”。检查的严格度执行GB2828的转移规则。
5检验
5.1检验规则
5.1.1有以下情况应进行本标准所有项目的检验。中华人民共和国国家进出口商品检验局1993-08-01批准1994-05-01实施
新产品首次检验；
SN/T0249—93
已定型产品停产半年恢复生产后首次检验。在正常生产、正常出口的情况下，至少每半年进行一次5.3及5.4的全项目的检验。除5.1.1及5.1.2情况外的其他情况逐批进行以下项目检验。包装、代号；
型式及尺寸；
弧形边；
断丝及脱焊：
双丝；
网孔偏差；
网面平整；
网面锌粒：
纬斜。
5.2不合格分类及合格质量水平执行表1规定。表1
不合格分类
B类不合格
C类不合格
弧形边
检验项目
断丝、脱焊
网格偏差
型式及尺寸
网面平整
网面锌粒
5.3检验项目及技术条件
5.3.1检验产品代号及出厂标志
产品代号应按以下形式：
RHW-S×W×W-L×B/XXX×-B××X-XX检验条款
商检批号
标准编号
一网幅长×宽
丝径×经向网孔×纬向网孔
热镀锌电焊网
产品出厂应有合格证。合格证应有下列标志：产品名称、产品代号、商标、出厂日期、批号、重量、厂名。单件用防潮材料包装。包装应平整、坚固且放入合格证。产品应贮存于无腐蚀介质、空气流通、相对湿度不大于80%的仓库中。
电焊网型式按图1规定。免费标准bzxz.net
SN/T0249-93
B—网宽；C网边露头；D-丝径；L-网长W,—经向网孔：W2--纬向网孔
5.3.2电焊网尺寸执行表2、表3规定。表2
≥30480
注：也可以根据用户需要的规格生产。表3
网孔尺寸
50.8X50.8
25.4X50.8
25.4×25.4
12.7X25.4
19.0X19.0
12.7X12.7
偏差，%
.·±2
丝径D
914±5
丝径偏差
>1.80~2.50
>1.00~1.80
>0.50~0.90
5.3.3弧形边、断丝、脱焊、双丝、断目5.3.3.1电焊网弧形边弦高不大于200mm，经纬线应垂直，其纬斜不大于30mm5.3.3.2
电焊网断丝和网脱焊不得超过表4规定的数值。mm
网边露头C
网孔尺寸W,xWz，mm
50.8×50.8
25.4×50.8
25.4X25.4
12.7×25.4
19.0×19.0
12.7×12.7
SN/T0249-93
处/卷
点/处
处/米
5.3.3.3网面不允许双丝，断目处可搭接补焊，1mm以下丝径允许捻扣，其长度不大于80mm，补焊处表面应用银粉漆刷匀。
5.3.4外观
5.3.4.1电焊网网面应平整，镀锌层均匀，色泽应基本一致5.3.4.2网面锌粒尺寸不超过网孔的5%。5.3.5镀锌层硫酸铜浸蚀试验
1mm以上丝径，每次浸蚀时间60s，1mm及以下丝径，每次浸蚀时间30s，各做二次试验。硫酸铜浸蚀试验所用的浓度执行GB2972的规定。5.3.6电焊网网面镀锌层重量应不大于125g/m2。5.3.7电焊网首尾各1m处不作考核。5.3.8材料
5.3.8.1.线材应符合GB-700中的规定。5.3.8.2锌应符合GB470中Zn-1～Zn-3的规定。在保证产品性能和技术条件下可以用其他材料代替。
电焊网焊点抗拉力应符合表5的规定。表5
丝径，mm
5.4检测和试验方法
焊点抗拉力>,N
5.4.1几何尺寸的测量
5.4.1.1对几何尺寸检验按下列方法实施：a.
丝径，mm
焊点抗拉力≥N
将网展开置于一平面上，用钢卷尺测量网长、网宽；将网展开置于一平面上，按305mm内网孔构成的数（表6)计算。网孔距离用钢板尺测量；网孔距离，mm
网孔数
SN/T0249—93
丝径用千分尺任取5根测量，取其平均值；c
d。网边露头用游标卡尺测量。
5.4.1.2弧形边经、纬线垂直度，纬斜的测量是将整网置于一平面上，用示值为1mm的钢板尺测量网边与相应弦的最大垂直距离，测量纬斜则是任取914mm长，测其最大二对角线之差。5.4.1.3断丝、脱焊、双丝经目测计数。5.4.1.4
用钢板尺测量抢扣长度。
单孔偏差的测量使用游标卡尺。测试点
5.4.1.6用目测检验电焊网网面平整度及镀锌层的外观。5.4.1.7锌粒尺寸的测量使用游标卡尺，在网面上任取1m长，取测量值与丝径之差值。5.4.2镀锌层重量及焊接点抗拉力检测5.4.2.1焊网表面镀锌层重量的测量执行GB2973的规定。5.4.2.2硫酸铜浸蚀试验执行GB2972的规定。5.4.2.3在网上任取五点，用拉力试验机按图2进行测试取其平均值。5.5焊点拉力试验（5.3.9)、硫酸铜试验（5.3.5)、镀层重量试验（5.3.6)以上三项检验时，第一次任取样品5个，允许不合格品数为1，如不合格可再任取五个样品检验，两次检验允许不合格品总数为16不合格的处置
凡判为不合格的批经返工整理后，允许再申请检验一次。再次检验时的抽样方案采用“S-4”的抽样方案，检验项目同前。
附加说明：
本标准由中华人民共和国国家进出口商品检验局提出。本标准由中华人民共和国河北进出口商品检验局负责起草。本标准主要起草人全革军、孟善云。SN/T0249-1993
中国标准出版社出版中国标准出版社北京印刷厂印刷1994年6月第一版
1994年6月第一次印刷书号：155066·2-9328660
