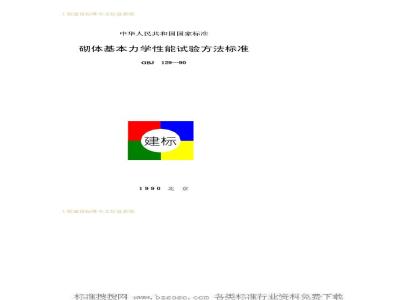

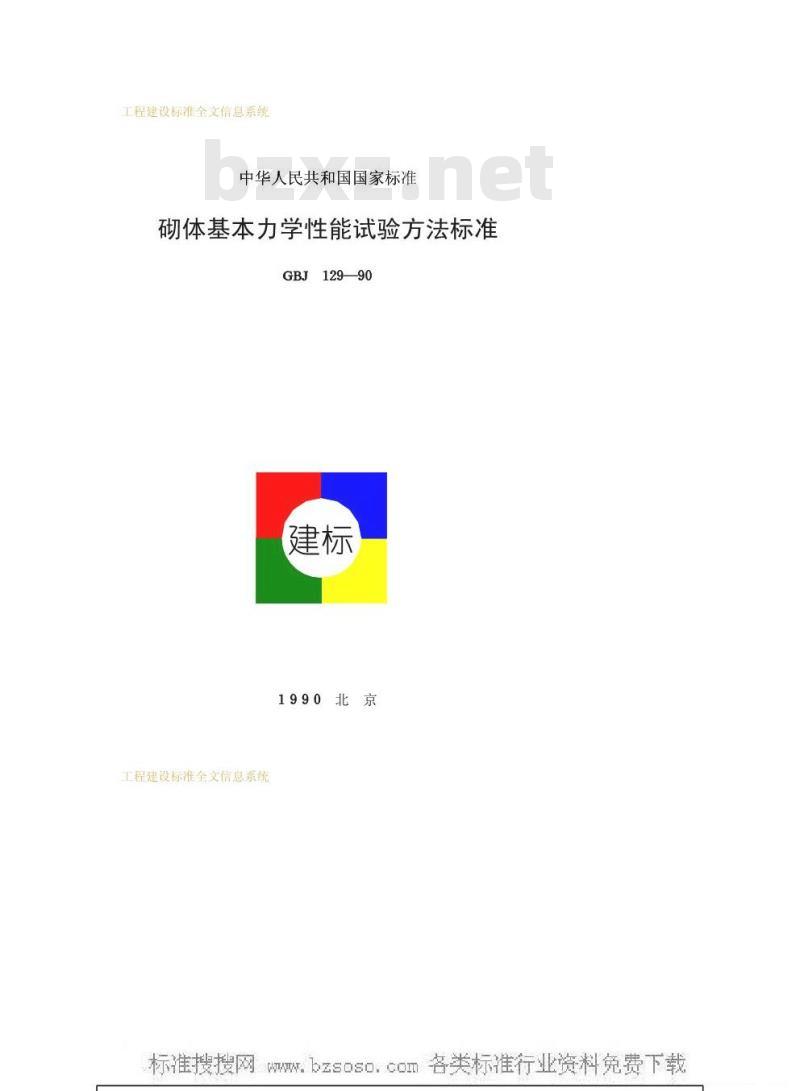

中华人民共和国国家标准
砌体基本力学性能试验方法标准GBJ
129—90
工程建设标准全文信息系统
W工程建设标准全文信息系统
中华人民共和国国家标准
砌体基本力学性能试验方法标准GBJ129—90
主编部门：四川省建设委员会
批准部门：中华人民共和国建设部施行日期：1990年1月1日
工程建设标准全文信息系统
工程建设标准全文信息系统
关于发布国家标准《砌体基本力学性能试验方法标准》的通知
(90)建标字177号
根据原国家建委（81）建发设字546号文和国家计委计综[1984]305号文的通知，修订《砖石结构设计规范》，后经国家计委原标准定额局安排，将该规范中的力学性能试验方法进行补充和完善，并单独列为一项标准，为《砌体基本力学性能试验方法标准》，由四川省建筑科学研究院会同有关单位制订，已经有关部门会审。现批准《砌体基本力学性能试验方法标准》(G一BJ129-
90)为国家标准，自一九九一年一月一日起施行。本标准由四川省建设委员会管理，其具体解释等工作由四川省建筑科学研究院负责。出版发行由建设部标准定额研究所负责组织。
建设部
1990年4月19日
工程2建设标准全文信息系统
工程建设标准全文信息系统
编制说明
本标准是根据原国家建委（81)建发设字第（546）号文和国家计委计综字[1984]305号文的通知，修订《砖石结构设计规范》，后经国家计委原标准定额局安排，将该规范中的力学性能试验方法进行补充和完善，并单独列为一项标准，由四川省建筑科学研究院会同有关单位共同编制的。在本标准编制过程中，标准编制组进行了广泛的调查研究，认真总结我国在砌体工程施工、设计和生产使用方面的实践经验，参考了有关国际标准和国外先进标准，针对主要技术问题开展了科学研究与试验验证工作，并广泛征求了全国有关单位的意见。最后，由我委会同有关部门审查定稿。本标准的主要内容有：试件砌筑和试验的基本规定，砌体抗压试验方法，砌体抗剪试验方法和砌体弯曲抗拉试验方法等。鉴于本规范系初次编制，在施行过程中，请各单位结合实际，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和有关资料寄送四川省建筑科学研究院（四川省成都市梁家巷)，以便今后修订时参考。
四川省建设委员会
1990年4月
工程建设标准全文信息系统
工程建设标准全文信息系统
第一章
总则·
第二章
试件砌筑和试验的基本规定.
砌体抗压强度试验方法·
第三章
第一节：试件
第二节试验步骤
第三节
结果计算
第四章
第五章
..a...
砌体沿通缝截面抗剪强度试验方法·砖砌体弯曲抗拉强度试验方法
本标准用词说明
附加说明·
工程4建设标准全文信息系统
工程建设标准全文信息系统
第一章总
第1.0.1条为了统一砌体基本力学性能的试验方法，使其试验数据准确可靠，具有可比性，保证检验砌体工程的施工质量，特制定本标准。
第1.0.2条
本标准适用于工业与民用建筑的砌体力学性能试验与检验。
第1.0.3条本标准砌体试件所用的块体材料为砖、砌块、料石和毛石。有关块体材料的力学性能，应按现行国家有关标准进行检验。
第1.0.4条
砌体基本力学性能的试验，除应遵守本标准的规定外，尚应符合现行国家标准的有关规定。工程建设标准全文信息系统
工程建设标准全文信息系统
第二章试件砌筑和试验的基本规定第2.0.1条砌体试验，按照试验用途可分为研究性试验和检验性试验两类。
研究性试验的试件组数及每组试件的数量，应按专门的试验设计确定。
检验性试验的试件组数及每组试件的数量，应由检测单位规定。但在同等条件下，每组试件的数量，对于抗压试验，不应少于3件，对于抗剪和抗弯试验，不应少于6件。第2.0.2条砌体试件的砌筑，除应符合现行国家标准《砖石工程施工及验收规范》的规定外，尚应符合下列要求：、对同等级砂浆或同一对比组的试件，应由一名中等技术水平的瓦工，采用分层流水作业法砌筑，并应使每盘砂浆均匀地用于各个试件；对于检验施工质量的砌体试件，尚应在现场砌筑。
二、抗剪或抗弯试件砌筑完毕，应立即在其顶部平压四皮砖或一皮砌块，平压时间不应少于14d。三、每盘砂浆应制作一组砂浆试件，每组试件的数量不应少于6件。但对同等级同类别砂浆的砌体试件，砂浆试件组数不应少于两组。如果需用砂浆试件强度控制砌体试件的养护时间，组数宜增加1～2组。
四、体试件和砂浆试件，应在室内自然条件下养护28d后，同时进行试验。当日平均气温低于16℃时，尚应适当延长养护时间。
五、砌体试件的砌筑过程中，应随时检查砂浆饱满度。当试验后检查时，对于抗压试件，每组应选3件，每件检查3个块体；对于抗剪或抗弯试件，应对每个破坏截面进行检查。工程建设标准全文信息系统
W.bzsoso.coI工程建设标准全文信息系统
砌体基本力学性能的各项试验结果，当需要采第2.0.3条
用统计指标表示时，应按下列公式进行计算。当试件数量较少时，仅计算均值。
、均值：mz=
二、标准差，8=
12(a;-m.)
三、变异系数（以百分率计)：
8==×100%
式中xi——试件强度的测定值(N/mm2)；n
一一组砌体试件的数量。
(2.0.3—1)
(2.0.3-2)
(2.0.3—3)
第2.0.4条试验采用的加荷架、荷载分配梁等设备，应有足够的强度和刚度。其测量仪表的示值相对误差，应为2%。第2.0.5条试件的砌筑和试验，应采取确保人身安全和防止仪表损坏的安全措施。
工程建设标准全文信息系统
工程建设标准全文信息系统
第三章砌体抗压强度试验方法
第一节试件
第3.1.1条对外形尺寸为240mm×115mm×53mm的普通砖，其砌体抗压试件尺寸（厚度×宽度×高度），应采用240mmX370mmX720mm。非普通砖的砌体抗压试件，其截面尺寸可稍作调整。但高度应按高厚比β等于3确定。试件厚度和宽度的制作允许误差，应为士5mm。
中、小型砌块的砌体抗压试件，其厚度应为砌块厚度；宽度应为主规格砌块的长度；高度应为三皮砌块高加灰缝厚度。中间一皮砌块应有一条竖向灰缝（图3.1.1)。料石砌体抗压试件的厚度应
为200~250mm，宽度应为350~
400mm；毛石砌体抗压试件的厚
度应为400mm，宽度应为700～
800mm；两类试件的高度均应按
高厚比β等于3确定。料石砌体试件的中间一皮石块，应有一条竖向图3.1.1中、小型硼块砌
体抗压试件
灰缝。
各类砌体抗压
第3.1.2条
试件应砌筑在带吊钩的刚性垫板或厚度不小于10mm的钢垫板上。垫板应找平；试件顶部宜采用厚度为10mm的1：3水泥砂浆找平，并应采用水平尺检查其平整度。
第二节试验步骤
第3.2.1条体抗压试验之前的准备工作，应符合下列工程建设标准全文信息系统
W工程建设标准全文信息系统
规定：
一、试件应作外观检查，当有碰撞或其他损伤痕迹时，应作记录；当试件破损严重时，应舍去该试件。二、在试件四个侧面上，应画出竖向中线。三、在试件高度的1/4、1/2和3/4处，应分别测量试件的宽度与厚度，测量精度应为1mm。测量结果应采用平均值。试件的高度，应以垫板顶面为基准，量至找平层顶面确定。四、试件的安装，应先将试件吊起，消除粘在垫板下的杂物，然后置于试验机的下压板上。当试验机的上、下压板小于试件截面尺寸时，应加设刚性垫板：当试件承压面与试验机压板的接触不均匀紧密时，尚应垫平。试件就位时，应使试件四个侧面的坚向中线对准试验机的轴线。
五、仪表的安装，当测量试件的轴向变形值时，应在试件两个宽侧面的竖向中线上，通过粘附于试件表面的表座，安装千分表或其他测量变形的仪表。测点间的距离，宜为试件高度的1/3，且为一个块体厚加一条灰缝厚的倍数。当测量试件的横向变形时，应在宽侧面的水平中线上安装仪表，测点与试件边缘的距离不应小于50mm。
六、对试件施加预估破坏荷载5%时，应检查仪表的灵敏性和安装的牢固性。
第3.2.2条对不需测量变形值的试件，可采用几何对中、分级施加荷载方法。每级的荷载，应为预估破环荷载值的10%，并应在1～1.5min内均匀加完；恒荷1～2min后施加下一级荷载。施加荷载时，不得冲击试件。加荷至预估破坏荷载值的80%后，应按原定加荷速度连续加荷，直至试件破坏。当试件裂缝急剧扩展和增多，试验机的测力计指针明显回退时，应定为该试件丧失承载能力而达到破坏状态。其最大荷载读数应为该试件的破坏荷载值。
第3.2.3条对需要测量变形值、确定砌体弹性模量的试件，宜采用物理对中、分级施加荷载方法。在预估破坏荷载值的工程建设标准全文信息系统免费标准bzxz.net
W.工程建设标准全文信息系统
5%至20%区间内，应反复预压3~5次。两个宽侧面轴向变形值的相对误差，不应超过10%。当超过时，应重新调整试件位置或垫平试件。预压后，应卸荷并将于分表指针调拨至零点，按本标准第3.2.2条规定的施加荷载方法逐级加荷，并应同时测记变形值。当加荷至预估破坏荷载值的80%时，应拆除仪表，然后将试件连续加荷至破坏。
注：预估破坏荷载值，可按试探性试验确定，也可按现行国家标准《砌体结构设计规范》的公式计算。第3.2.4条试验过程中，应观察和捕捉第一条受力的发丝裂缝，并应记录初裂荷载值。对安装有变形测量仪表的试件，应观察变形值突然增大时可能出现的裂缝。荷载逐级增加时，应观察和描绘裂缝发展情况。试件破坏后，应立即绘制裂缝图和记录破坏特征。
第三节结果计算
第3.3.1条单个试件的抗压强度fcm，应按下式计算，其计算结果取值应精确至0.1N/mm2：fen N
式中fcm—一试件的抗压强度（N/mm2)；N—一试件的抗压破坏荷载值(N)；(3.3.1)
A一一试件的截面面积（mm)，按本标准第3.2.1条测得的试件平均宽度和平均厚度计算。第3.3.2条单个试件的弹性模量E值、泊松比的实测值，应按下列步骤计算：
一、逐级荷载下的轴向应变e和横向应变&tr，应按下列公式计算：
(3.3.2—1)
etr = r
工程建设标准全文信息系统
(3.3.2—2)
工程建设标准全文信息系统
e——逐级荷载下的轴向应变值
eu—逐级荷载下的横向应变值；1，lr一一分别为逐级荷载下的轴向和横向变形值(mm);
lltr—一分别为轴向和横向测点间的间距(mm）。二、逐级荷载下的应力，应按下式计算：N
式中g一逐级荷载下的应力值(N/mm2)；N;一试件承受的逐级荷载值(N)。(3.3.2—3)
三、应力与轴向应变的关系曲线应以g为纵座标、8为横座标绘制。根据曲线，应取应力α等于0.4f。m时的割线模量为该试件的弹性模量，并应按下式计算：E
式中E—试件的弹性模量(N/mm2)；8a4——对应于0.4f。时的轴向应变值。四、与逐级应力对应的泊松比，应按下式计算：V=et
(3.3.2—4)
(3.3.2—5)
应力与泊松比的关系曲线应以应力为纵座标、泊松比为横座标绘制。根据曲线，应取应力α等于0.4f。时的泊松比o.4值为该试件的泊松比。
第3.3.3条
当砖砌体的截面尺寸不符合本标准第3.1.1条时，抗压强度0.4f。m值应按试验结果乘以修正系数。其修正系数Φ应按下式计算：
式中——修正系数；
8—试件的截面周长(mm）。
第3.3.4条中型砌块体试件的高厚比β大于3时，应工程建设标准全文信息系统
