工程建设标准全文信息系统

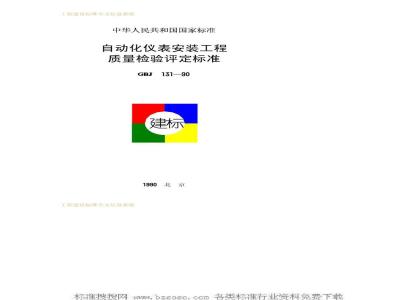

中华人民共和国国家标准
自动化仪表安装工程
质量检验评定标准
GBJ131—90
1990北京
工程建设标准全文信息系统
W工程建设标准全文信息系统
中华人民共和国国家标准
自动化仪表安装工程
质量检验评定标准
GBJ131—90
主编部门：中华人民共和国化学工业部批准部门：中华人民共和国建设部施行日期：1991年3月1日
工程建设标准全文信息系统
工程建设标准全文信息系统
关于发布国家标准《自动化仪表安装工程质量检验评定标准》的通知
（90）建标字第242号
根据国家计委计综【1986】250号文的要求，由化学工业部会同有关部门共同修订的《自动化仪表安装工程质量检验评定标准》，已经有关部门会审，现批准《自动化仪表安装工程质量检验评定标准》GBJ131—90为国家标准，自1991年3月1日起施行。原《建筑安装工程质量检验评定标准（自动化仪表安装工程)》TJ308一77同时废止。
本标准由化学工业部负责管理，其具体解释等工作由化工部施工技术研究所负责。出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部
1990年5月17日
工程建设标准全文信息系统
工程建设标准全文信息系统
修订说明
本标准是根据国家计划委员会计综（1986）250号文的要求，由化学工业部负责主编，具体由化学工业部施工技术研究所会同有关单位共同对《建筑安装工程质量检验评定标准（自动化仪表安装工程）》（TJ308—77）修订而成。在修订过程中，编制组进行了广泛的调查研究，认真总结了原标准执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。本标准共分十一章和四个附录。这次修订的主要内容有：总则、质量检验评定方法与质量等级的划分、取源部件的安装、仪表盘（箱、操作台）的安装、仪表设备的安装、仪表供电设备及供气供液系统的安装、仪表用电气线路的敷设、防爆和接地、仪表用管路的敷设、脱脂和防护、仪表调校以及仪表工程质量检验数量和方法等。
为了便于施工现场使用，在总结一些部门经验的基础上，本标准的内容采用了以文字叙述与表格相结合的表现形式，这是种试验模式，是否适宜，尚待进一步总结经验。本标准在执行过程中，如发现需要修改和补充之处，请将意见和有关资料寄送河北省石家庄市槐中中路化学工业部施工技术研究所，并抄送化学工业部基本建设司，以便今后修订时参考。化学工业部
1990年4月
工程建设标准全文信息系统
W.工程建设标准全文信息系统
第一章总
第二章质量检验评定方法与质量等级的划分第三章取源部件的安装
第一节检验数量
第二节温度取源部件
第三节压力取源部件
第四节流量取源部件
第五节物位取源部件
第六节分析取源部件
第四章仪表盘（箱、操作台）的安装第一节检验数量
第二节
第三节
第四节
第五节
第五章
仪表盘（操作台）型钢底座。
单独仪表盘（操作台）
成排仪表盘（操作台）
e中中6中
仪表箱（板）、保温箱、保护箱仪表设备的安装
第一节
检验数量
第二节
第三节
第四节wwW.bzxz.Net
温度、湿度仪表
压力仪表
流量仪表.
第五节
物位仪表
第六节
分析仪表
第七节、调节阀、执行机构和电磁阀·第八节盘装仪表
第六章仪表供电设备及供气、供液系统的安装第一节检验数量·
第二节供电设备·
工程建设标准全文信息系统
（13)
（15)
（17)
（35）
（35）
（35)
工程建设标准全文信息系统
第三节供气系统
第四节供液系统
第七章仪表用电气线路的敷设
第一节检验数量
第二节支架、汇线槽、桥架制作及安装第三节
电线（缆）保护管敷设
第四节
电缆敷设、电缆头制作和接线
第五节
第六节
电线和补偿导线的敷设·
仪表盘（箱、操作台）内配线
第八章防爆和接地
检验数量?
第一节
第二节防
第三节
第九章
仪表用管路的敷设
第一节
第三节
第十章
检验数量·
管路敷设
仪表盘（箱、操作台）内配管
脱脂和防护
检验数量
第一节
第二节
第三节
第十一章
仪表调校
第一节
检验数量
第二节
第三节
附录一
附录二
附录三
单体调校
系统调试·
检验工具和仪器
仪表安装分项工程质量检验评定表仪表安装分部工程质量检验评定表附录四本标准用词说明
附加说明
工程2建设标准全文信息系统
：（53)
（58)
（58)
（58）
·（62)
（63)
·（83)
工程建设标准全文信息系统
第一章　总
第1.0.1条为了统一工业和民用建筑的自动化仪表（以下简称仪表）安装工程质量检验方法，促进企业加强管理，确保工程质量，特制定本标准。
第1.0.2条本标准适用于工业仪表和民用建筑的仪表安装工程质量的检验评定。
本标准不适用于矿井井下和制造、贮存、使用爆炸物质的场所以及矿用、交通、地质、气象仪表、计算机和其它智能仪表等安装工程。
第1.0.3条本标准主要指标和要求是根据《工业自动化仪表工程施工及验收规范》（GBJ93一86）的规定提出的，作为仪表安装工程施工检验和评定工程质量的统一标准。工程建设标准全文信息系统
工程建设标准全文信息系统
第二章
质量检验评定方法
与质量等级的划分
第2.0.1条质量检验评定应按分项工程、分部工程、单位工程的顺序逐级进行。
第2.0.2条分项工程、分部工程、单位工程的划分应符合下列规定：
、分项工程：在厂房、车间、工段、各类动力站、独立控制室（操作室）和厂区内，根据仪表的类别和用途以及连接管路、线路所形成的一个独立检测系统、调节系统、联锁报警系统等仪表安装工程，在大、中型民用建筑物内，按楼层或跨间划分区域内的仪表安装工程。
二、分部工程：在厂房、车间、工段、各类动力站、独立控制室（操作室）内或按生产工艺划分的厂区内的全部仪表安装工程，在大、中型民用建筑物内，几个相关的分项工程划分成一个分部工程。
三、单位工程：在各类动力站、独立控制室（操作室）、厂区、工业建筑物内的全部安装工程（包括仪表、工业管道、电气、空调、通风、给排水、通用机械设备、容器、工业窑炉砌筑等安装工程）；在大、中型民用建筑物内的全部建筑工程和安装工程。第2.0.3条本标准的分项、分部、单位工程的质量检验评定，应分为合格与优良两个等级。第2.0.4条分项工程质量等级的评定应符合下列规定：一、合格。在规定的检验数量中，全部“主要”检验项目和80%及其以上的“一般”检验项目，必须符合本标准的规定。二、优良。在规定的检验数量中，全部“主要”检验项目和工程建设标准全文信息系统
W.bzsoso.coI工程建设标准全文信息系统
全部“一般”检验项目，必须符合本标准规定。注：主要检验项目指被检验项目对仪表安装工程质量有较大影响者，如压力式温度计安装中毛细管敷设和温包的安装。第2.0.5条分部工程质量等级的评定应符合以下规定：一、合格。所含分项工程的质量全部达到合格标准。二、优良。所含分项工程的质量全部合格，其中有50%及其以上达到优良标准。
第2.0.6条单位工程质量等级的评定应符合以下规定：一、合格。
1．各类动力站、独立控制室（操作室）和厂区、工业建筑物内仪表安装工程与工业管道、电气、空调、通风、给排水、通用机械设备、容器、工业窑炉砌筑等分部工程一同评定，各项试验记录和施工技术文件齐全，在该单位工程中全部分部工程达到合格标准。
2.民用建筑物内建筑工程和安装工程组成为一个单位工程，仪表安装工程应与其所含全部分部工程一同评定。在该单位工程中，各项试验记录和施工技术文件齐全，全部分部工程合格，质量综合评分得分率达到70%及其以上者，评为合格。三、优良。
1．各类动力站、独立控制室（操作室）和厂区、工业建筑物内仪表安装工程与工业管道、电气、空调、通风、给排水、通用机械设备、容器、工业窖炉砌筑等分部工程一同评定，各项试验记录和施工技术文件齐全，在该单位工程中全部分部工程合格，且其中有50%及其以上为优良（其中主要分部工程的质量必须优良），可评为优良。
注：主要分部工程是根据各类动力站、独立控制室（操作室）和厂区、工业建筑等的生产性质，在工业管道、电气、空调、通风、给排水、通用机械设备、容器、工业窑炉砌筑等工程中，确定其为主的工程。例如石油、化工厂房为工业管道或容器或通用机械设备安装工程，变电站（所、室）为电气工程，独立控制室（操作室）为仪表工程等。
工程建设标准全文信息系统
W.工程建设标准全文信息系统
2民用建筑物内建筑工程和安装工程组成为一个单位工程，仪表安装工程应与其所含全部分部工程一同评定。在该单位工程中，各项试验记录和施工技术文件齐全，全部分部工程合格，质量综合评分得分率达到85%及其以上者，可评为优良。第2.0.7条当分项工程质量不符合规定的合格标准时，必须及时返工，返工后可重新评定质量等级，但必须经质量监督部门、设计部门、法定检测部门共同鉴定合格。当其虽可满足安全和使用功能的要求，但具有永久性缺陷时，不能评为优良。第2.0.8条因设计错误、设备制造质量低劣以及供应的设备和材料不符合设计规定，致使工程质量无法达到本标准时，经建设、设计、施工单位等有关方面共同确认后，该项目可以不参加质量评定。
第2.0.9条质量检验评定工作应在工程施工完毕（隐蔽工程应在施工过程中），施工人员自检合格并填写自检记录之后进行。
第2.0.10条工程质量检验评定的程序应符合下列规定：一、分项工程的质量应在施工班组自检的基础上，由施工员和组长组织有关人员进行检验评定，并经专职质量检验员核定。二、分部工程的质量应由施工队一级的技术负责人和施工队长组织有关人员进行检验评定，并经专职质量检验员核定，企业技术和质量管理部门认定。
三、单位工程的质量应由企业技术负责人和行政领导组织有关部门进行检验评定，质量管理部门核定后报上级主管部门认定。第2.0.11条检验工程质量使用的工具和仪器，应符合本标准附录一的规定。
第2.0.12条质量检验评定应填写质量检验评定表。分项工程和分部工程质量检验评定表的格式应分别符合本标准附录和附录三的规定。
工程建设标准全文信息系统
W.工程建设标准全文信息系统
第三章取源部件的安装
第一节检验数量
第3.1.1条取源部件安装的检验数量应符合下列规定：、用于高压、负压、高温、易燃、易爆、有毒、有害介质的取源部件，必须全部检验。
二、用于中低压、常温等无害介质的取源部件，必须按取源的种类分别抽检30%，并不应少于一个。第二节温度取源部件
第3.2.1条温度取源部件安装的质量标准和检验方法，应符合表3.2.1的规定。
温度取源部件安装质量标准和检验方法工序
检验项目
垂直安装
质量标准
符合设计要求
符合设计要求和GBJ93-
主要86第2.2.1、第2.2.2条的规定
管道与取源部件两轴线垂
直相交
管道与取源部件两轴线相
在管道拐弯处安装主要
工程建设标准全文信息系统
检验方法
核对产品合格证
观察，用角尺测量
观察，用尺测量
W工程建设标准全文信息系统
检验项目
倾斜安装
加扩大管安装
严密性
质量标准
逆介质流向
符合GBJ93—86
第2.2.4条的规定
无渗漏
符合GBJ93—86
第八章第六节的规定
续表3.2.1
检验方法
观察，对高压、高温等管
道应核对探伤记录
核对试漏记录
核对试压记录
注：GBJ93—86是指国家标准《工业自动化仪表工程施工及验收规范》。第三节压力取源部件
第3.3.1条压力取源部件安装的质量标准和检验方法，应符合表3.3.1的规定。
压力取源部件安装质量标准和检验方法工序
检验项目
在水平和倾
斜管道上取源
装方位
气体介质
液体介质
蒸汽介质
工程6建设标准全文信息系统
质量标准
符合设计要求
符合设计要求或选择介质
流束稳定处
在管道水平中心线以上
在管道水平中心线以下
45°夹角内
在管道水平中心线以上或
以下45°夹角内
检验方法
核对产品合格证
核对设计，观察
W.
