工程建设标准全文信息系统

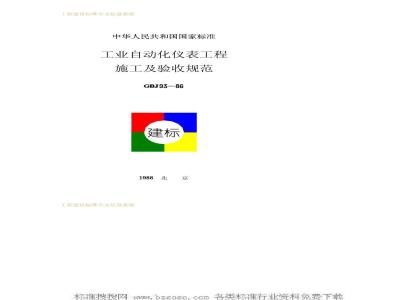

中华人民共和国国家标准
工业自动化仪表工程
施工及验收规范
GBJ93—86
工程建设标准全文信息系统
W工程建设标准全文信息系统
中华人民共和国国家标准
工业自动化仪表工程施工
及验收规范
GBJ93—86
主编部门:中华人民共和国化学工业部批准部门:中华人民共和国国家计划委员会施行日期:1987年1月1日
工程建设标准全文信息系统
工程建设标准全文信息系统
关于发布《工业自动化仪表工程施工及验收规范》的通知
计标【1986]753号
根据原国家建委(82)建施技字14号文通知的要求,由化工部负责主编的《工业自动化仪表工程施工及验收规范》,已经有关部门会审。现批准《工业自动化仪表工程施工及验收规范》GBJ93一86为国家标准,自一九八七年一月一日起施行。本规范由化工部管理,其具体解释等工作由化工部施工技术研究所负责,出版发行由我委基本建设标准定额研究所组织。国家计划委员会
一九八六年五月十四日
工程建设标准全文信息系统
工程建设标准全文信息系统
编制说明
根据原国家建委(82)建施技字14号通知的要求,由我部组织核工业、水利电力和冶金部以及四川省、上海市计(建)委共同编制了《工业自动化仪表工程施工及验收规范》。本规范总结了建国三十多年来在工业自动化仪表工程的设计、施工和使用方面的经验,参考了国内外有关资料,并在编制过程中进行了广泛的调查研究和征求意见。最后,由我部会同有关部门审查定稿。
本规范共分十二章和四个附录。主要内容有:总则、取源部件、仪表盘(箱、操作台)、仪表设备、仪表供电设备及供气、供液系统的安装和仪表用电气线路的敷设、电气防爆和接地、仪表用管路的敷设、脱脂、防护、仪表调校以及工程验收。随着建设事业的发展,新技术、新工艺、新材料、新机具将不断涌现。希各单位在执行本规范的过程中,认真总结经验,注意积累资料。如发现需要修改和补充之处,请将意见和有关资料寄交化学工业部施工技术研究所(河北省石家庄市),以便今后修订时参考。
化学工业部
1986年1月
工程建设标准全文信息系统
W.bzsoso.cO工程建设标准全文信息系统
第一章总
取源部件的安装
第二章
第一节
第二节
般规定·
温度取源部件
第三节
压力取源部件
第四节流量取源部件
第五节物位取源部件。
第六节分析取源部件
第三章仪表盘(箱、操作台)的安装:第一节
一般规定
第二节
仪表盘(箱、操作台)安装
第四章仪表设备的安装
第一节
第二节
第三节
第四节
第五节
第六节
第七节
般规定
温度仪表
压力仪表
流量仪表
物位仪表
分析仪表
调节阀、执行机构和电磁阀·
(10)
(10)
(11)bzxz.net
(12)
(12)
(13)
(14)
(14)
第五章仪表供电设备及供气、供液系统的安装*. (15 )
第一节供电设备.
第二节供气系统
第三节供液系统
第六章仪表用电气线路的敷设
第一节一般规定
第二节支架的安装·
第三节汇线槽的安装
工程建设标准全文信息系统
(15)
(16)
(17)
(19)
(20)
(21)
工程建设标准全文信息系统
第四节电缆(线)保护管的敷设第五节电缆的敷设..
第六节补偿导线和电线的敷设
第七节仪表盘(箱、架)内的配线第七章电气防爆和接地,
第一节防爆
第二节接地·
第八章仪表用管路的敷设
第一节
般规定
第二节
管路的敷设
第三节
第四节
第五节
第六节
第九章
弯管及连接
管路的固定
仪表盘(箱、架)内的配管
仪表用管路系统的压力试验
第一节
第二节
第三节
般规定
脱脂方法
第十章
第一节
隔离与吹洗·
第二节
伴热与绝热
第三节
第十一章
第一节
第二节
第三节
第十二章
涂漆·
仪表调校
—般规定
单体调校
系统调试
工程验收
第一节试运行
第二节交工及验收
孔板、喷嘴和文丘利管上下游
附录一
侧直管段的最小长度
工程2建设标准全文信息系统
(22)
(24)
(27)
(27)
(29)
(29)
(32)
(34)
(34)
(34)
(35)
(35)
(36)
(36)
(38)
(38)
(39)
(40)
(41)
(41)
(41)
(42)
(43)
(43)
(44)
(45)
(47)
(47)
(47)
(49)
W.工程建设标准全文信息系统
附录二碱性脱脂液的配方及使用条件.....
附录三本规范所用法定计量单位与习用计量单位换算表
附录四本规范用词说明·
附加说明
工程建设标准全文信息系统
0...0000.0
(51)
(52)
(53)
(54)
W工程建设标准全文信息系统
第一章 总 则
第1.0.1条本规范适用于工业自动化仪表(以下简称仪表工程的施工及验收。
第1.0.2条仪表工程的施工,应按照设计施工图纸和仪表安装使用说明书的规定进行:当设计无规定时,应符合本规范的规定;设备和材料的型号、规格和材质应符合设计规定;修改设计必须经过原设计部门的同意。第1.0.3条仪表工程的施工,应做好与建筑、电气及工艺设备、管道等专业的配合工作。第1.0.4条仪表工程中的电气设备、电气线路以及电气防爆和接地工程的施工,在本规范内未作规定的部分,应符合现行的国家标准《电气装置安装工程施工及验收规范》中的有关规定。第1.0.5条仪表工程中的焊接工作,应符合现行的国家标准《现场设备、工业管道焊接工程施工及验收规范》的规定。第1.0.6条仪表工程中供气系统的吹扫、供液系统的清洗、管子的切割方法、采用螺纹法兰连接高压管的螺纹和密封面的加工以及管路的连接等应符合现行的国家标准《工业管道工程施工及验收规范》的规定。
第1.0.7条仪表工程所采用的设备及主要材料应符合现行的国家或部颁标准的有关规定。第1.0.8条待安装的仪表设备,应按其要求的保管条件分类妥善保管,仪表工程用的主要材料,应按其材质、型号及规格,分类保管。
第1.0.9条仪表工程应具备下列条件方可施工:一、设计施工图纸、有关技术文件及必要的仪表安装使用说工程建设标准全文信息系统
W.工程建设标准全文信息系统
明书已齐全,
二、施工图纸已经过会审;
三、已经过技术交底和必要的技术培训等技术准备工作;四、施工现场已具备仪表工程的施工条件。第1.0.10条仪表工程的施工除应按本规范执行外尚应按现行的有关标准、规范的规定执行。工程2建设标准全文信息系统
工程建设标准全文信息系统
第二章取源部件的安装
第一节一般规定
第2.1.1条取源部件的安装,应在工艺设备制造或工艺管道预制、安装的同时进行。
第2.1.2条安装取源部件的开孔与焊接工作,必须在工艺管道或设备的防腐、衬里、吹扫和压力试验前进行。第2.1.3条在高压、合金钢、有色金属的工艺管道和设备上开孔时,应采用机械加工的方法。第2.1.4条在砌体和混凝土浇注体上安装的取源部件应在砌筑或浇注的同时埋入,当无法做到时,应予留安装孔。第2.1.5条安装取源部件不宜在焊缝及其边缘上开孔及焊接。
第2.1.6条取源阀门应按现行的国家标准《工业管道工程施工及验收规范》的规定检验合格后,才能安装。第2.1.7条取源阀门与工艺设备或管道的连接不宜采用卡套式接头。
第二节温度取源部件
第2.2.1条温度取源部件的安装位置应选在介质温度变化灵敏和具有代表性的地方,不宜选在阀门等阻力部件的附近和介质流束呈死角处以及振动较大的地方。第2.2.2条热电偶取源部件的安装位置,宜远离强磁场。第2.2.3条温度取源部件在工艺管道上的安装应符合下列规定:
一、与工艺管道垂直安装时,取源部件轴线应与工艺管道轴工程建设标准全文信息系统
工程建设标准全文信息系统
线垂直相交。
二、在工艺管道的拐弯处安装时,宜逆着介质流向,取源部件轴线应与工艺管道轴线相重合。三、与工艺管道倾斜安装时,宜逆着介质流向,取源部件轴线应与工艺管道轴线相交。
第2.2.4条设计规定取源部件需要安装在扩大管上时,折大管的安装应符合现行的国家标准《工业管道工程施工及验收规范》中关于异径管安装的规定。第三节压力取源部件
第2.3.1条压力取源部件的安装位置应选在介质流束稳定的地方。
压力取源部件与温度取源部件在同一管段上第2.3.2条
时,应安装在温度取源部件的上游侧。第2.3.3条压力取源部件的端部不应超出工艺设备或管道的内壁。
第2.3.4条测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时,取源部件应倾斜向上安装。在水平的工艺管道上宜顺流束成锐角安装。
第2.3.5条当测量温度高于60℃的液体、蒸汽和可凝性气体的压力时,就地安装的压力表的取源部件应带有环形或U型冷凝弯。
第2.3.6条压力取源部件在水平和倾斜的工艺管道上安装时,取压口的方位应符合下列规定:一、测量气体压力时,在工艺管道的上半部。二、测量液体压力时,在工艺管道的下半部与工艺管道的水平中心线成0~45度夹角的范围内。三、测量蒸汽压力时,在工艺管道的上半部及下半部与工艺管道水平中心线成0~45度夹角的范围内。工程建设标准全文信息系统
W.bzsoso.cOm工程建设标准全文信息系统
第四节流量取源部件
第2.4.1条孔板、喷咀和文丘利管上、下游侧直管段的最小长度,当设计无规定时,应符合本规范附录一的规定。第2.4.2条安装节流件所规定的最小直管段,其内表面应清洁、无凹坑。
第2.4.3条在节流件的上游侧安装温度计时,温度计与节流件间的直管距离应符合下列规定:一、当温度计套管直径小于或等于0.03倍工艺管道内径时,不小于5(或3)倍工艺管道内径。二、当温度计套管的直径在0.03到0.13倍工艺管道内径之间时,不小于20(或10)倍工艺管道内径。注:采用括号内的数字时,流量的附加极限相对误差为士0.5%。第2.4.4条在节流件的下游侧安装温度计时,温度计与节流件间的直管距离不应小于5倍工艺管道内径。第2.4.5条夹紧节流件用的法兰的安装应符合下列规定:一、法兰与工艺管道焊接后管口与法兰密封面应平齐。二、法兰面应与工艺管道轴线相垂直,垂直度允许偏差为1度。
三、法兰应与工艺管道同轴,同轴度允许偏差不得超过下式规定:
t≤0.015D(1/B—1)
式中t一同轴度允许偏差
D一工艺管道内径
β一工作状态下节流件的内径与工艺管道内径之比四、采用对焊法兰时,法兰内径必须与工艺管道内径相等。第2.4.6条节流装置在水平和倾斜的工艺管道上安装时,取压口的方位应符合下列规定:、测量气体和液体流量时,符合本规范第2.3.6条的一和工程建设标准全文信息系统
