HG/T 4186-2011.Norm of water intake for sulphuric acid.
1范围
HG/T 4186规定了硫酸生产取水定额的术语和定义、计算方法及吨产品取水量定额。
HG/T 4186适用于以硫铁矿或硫磺为原料的硫酸产品生产过程中取水量的管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 12452企业水平衡测试通则
3术语和定义
下列术语和定义适用于本标准。
3.1
硫酸生产取水量 quantity of water intake for sulphuric acid producing
用于硫酸生产,从各种水源中提取的水量。
3.2
吨硫酸取水量 quantity of water intake for sulphuric acid per ton
生产每吨硫酸全过程中的取水量。
3.3
吨硫酸用水量 quantity of water consumption for sulphuric acid per ton
生产每吨硫酸全过程中的用水量。
3.4
重复利用水量 quantity of water reused
硫酸生产系统内部,循环利用的水量和直接或经处理后回收再利用的水量总和。
3.5
循环利用的水量 quantity of water recycled
在确定的系统内,生产过程中已用过的水,无须处理或经过处理后再用于原系统的水量。
3.6
重复利用率 recycle rate
在一定的计量时间内,生产过程中的重复利用水量占用水量的百分比。
3.7
自建供水设施取水量 quantity of water intake from self-constructed facilities
取自地下水、地表水等的自建水源的取水量。
1范围
HG/T 4186规定了硫酸生产取水定额的术语和定义、计算方法及吨产品取水量定额。
HG/T 4186适用于以硫铁矿或硫磺为原料的硫酸产品生产过程中取水量的管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 12452企业水平衡测试通则
3术语和定义
下列术语和定义适用于本标准。
3.1
硫酸生产取水量 quantity of water intake for sulphuric acid producing
用于硫酸生产,从各种水源中提取的水量。
3.2
吨硫酸取水量 quantity of water intake for sulphuric acid per ton
生产每吨硫酸全过程中的取水量。
3.3
吨硫酸用水量 quantity of water consumption for sulphuric acid per ton
生产每吨硫酸全过程中的用水量。
3.4
重复利用水量 quantity of water reused
硫酸生产系统内部,循环利用的水量和直接或经处理后回收再利用的水量总和。
3.5
循环利用的水量 quantity of water recycled
在确定的系统内,生产过程中已用过的水,无须处理或经过处理后再用于原系统的水量。
3.6
重复利用率 recycle rate
在一定的计量时间内,生产过程中的重复利用水量占用水量的百分比。
3.7
自建供水设施取水量 quantity of water intake from self-constructed facilities
取自地下水、地表水等的自建水源的取水量。
标准图片预览
标准内容

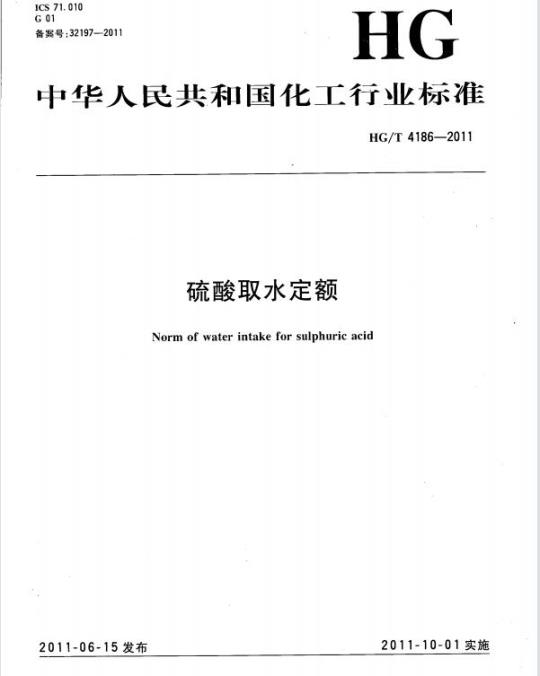

ICS71.010
备案号：32197—2011
中华人民共和国化工行业标准
HG/T4186—2011
硫酸取水定额
Normofwaterintakeforsulphuricacid2011-06-15发布
2011-10-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
术语和定义
计算方法
取水定额
定额使用说明
附录A（规范性附录）
附录B(资料性附录）
附录C(资料性附录）
外购水量、外供水量计算
化学水、蒸汽制取（折算)系数的计算硫酸生产取水量统计范围图.
HG/T4186—2011
HG/T4186—2011
本标准按照GB/T1.1—2009和GB/T18820—2002《工业企业产品取水定额编制通则》所规定的原则制定。
本标准由中国石油和化学工业联合会提出。本标准由中国石油和化学工业联合会科技部归口管理并负责解释。本标准的附录A为规范性附录，附录B和附录C为资料性附录。本标准起草单位：中国化工机械动力技术协会、山东红日阿康化工股份有限公司、安徽六国化工股份有限公司、云南云天化国际化工股份有限公司、瓮福（集团)有限责任公司。本标准主要起草人：邹士龙、舒仕涛、杨建全、黄进、陈应斌、魏婕、王治方、石俊中。1范围
硫酸取水定额
HG/T4186—2011
本标准规定了硫酸生产取水定额的术语和定义、计算方法及吨产品取水量定额。本标准适用于以硫铁矿或硫磺为原料的硫酸产品生产过程中取水量的管理。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T12452企业水平衡测试通则
3术语和定义
下列术语和定义适用于本标准。3.1
硫酸生产取水量quantityofwaterintakeforsulphuricacidproducing用于硫酸生产，从各种水源中提取的水量。3.2
吨硫酸取水量quantityofwaterintakeforsulphuricacidperton生产每吨硫酸全过程中的取水量。3.3
吨硫酸用水量
quantityofwaterconsumptionforsulphuricacidperton生产每吨硫酸全过程中的用水量。3.4
quantityofwaterreused
重复利用水量
硫酸生产系统内部，循环利用的水量和直接或经处理后回收再利用的水量总和。3.5
循环利用的水量quantityofwaterrecycled在确定的系统内，生产过程中已用过的水，无须处理或经过处理后再用于原系统的水量。3.6
重复利用率
recyclerate
在一定的计量时间内，生产过程中的重复利用水量占用水量的百分比。3.7
自建供水设施取水量quantityofwaterintakefromself-constructedfacilities取自地下水、地表水等的自建水源的取水量。3.8
外购水量quantityofwateroutsidebuying从硫酸生产单位以外的单位（如城镇供水工程、市场等)购得的水或水的产品（如软化水、脱盐水、蒸汽等)折算成的取水量。
外供水量quantityof wateroutsidesupplying1
HG/T4186—2011
供给硫酸生产单位以外的部门或单位(包括本企业的居住区、基建等)使用的水折算成的取水量。4计算方法
4.1一般规定
4.1.1取水量包括自建供水设施取水量及外购水量；不包括外供水量，不包括企业自取的海水和苦咸水。
4.1.2当有自备电站时，硫酸生产供给自备电站的水或水的产品，属于外供水量；自备电站供给硫酸生产的水或水的产品，属于外购水量。4.1.3外购水量、外供水量的计算见附录A。4.1.4取水量的范围包括：硫酸主要生产装置（从硫磺融化或硫铁矿焙烧到成品硫酸贮槽整个区域）、辅助生产单元（脱盐水站、循环水站、空压机站、污水站、机修仪表车间、化验室等)及附属生产部门(厂区内的办公、食堂、浴室、绿化等）。硫酸生产取水量统计范围图见附录C。4.2取水量计算
硫酸生产取水量按式(1)计算。
Vin-Vtin +Vob-Vos
式中：
-硫酸生产取水量，单位为立方米（m2）；自建供水设施取水量，单位为立方米（m2）；外购水量，单位为立方米（m2）；外供水量，单位为立方米（m3）。4.3吨硫酸取水量
吨硫酸取水量按式(2)计算。
式中：
吨硫酸取水量，单位为立方米每吨（m3/t)；Vui-
V;一在一定的计算时间内，硫酸生产过程中取水量总和，单位为立方米（m2）；Q在同一计量时间内，硫酸产品产量，单位为吨（t）。硫酸产品产量按100%H2SO4计。4.4吨硫酸用水量
吨硫酸用水量按式(3)计算。
式中：
吨硫酸用水量，单位为立方米每吨（m2/t）；V;——在一定的计算时间内，硫酸生产过程中取水量总和，单位为立方米(m)；V,一—在一定的计算时间内，硫酸生产过程中重复用水量总和，单位为立方米（m3）；Q-在同一计量时间内，硫酸产品产量，单位为吨（t)。硫酸产品产量按100%H2SO4计。4.5重复利用率
重复利用率按式(4)计算。
×100%
式中：
重复利用率，以%表示；
HG/T4186—2011
在一定的计量时间内，硫酸生产过程中取水量总和，单位为立方米（m\）；Vi
V,一一在一定的计量时间内，硫酸生产过程中重复用水量总和，单位为立方米（m\）。5取水定额
吨硫酸取水量定额指标见表1。
表1吨硫酸取水量定额指标
主要生产工艺
硫铁矿制酸
硫磺制酸
定额使用说明
取水定额管理中，水平衡测试应符合GB/T12452的要求。定额指标
单位为立方米每吨
HG/T4186—2011
A.1外购水量计算Www.bzxZ.net
外购水量按式（A.1)计算。
式中：
附录A
(规范性附录）
外购水量、外供水量计算
Vob aeVinb+kiXVehb+k2XDstb /pVinb
-外购的取水量，单位为立方米（m3）；Vehb
一外购的化学水量，单位为立方米（m3）；-外购的蒸汽量，单位为吨（t)；化学水制取（折算）系数(计算见附录B)；蒸汽制取（折算）系数(计算见附录B)；水密度，单位为吨每立方米（t/m3）（水密度取1t/m2）。A.2外供水量计算
外供水量按式(A.2)计算。
式中：
Vos=Vins+k1 XVehs +k2 XDsts /p-外供取水量，单位为立方米（m2）；Vchs—-外供化学水量，单位为立方米（m2）；Datu——外供蒸汽量，单位为吨（t)；k1---—化学水制取（折算)系数；k2
蒸汽制取（折算）系数；
一水密度，单位为吨每立方米（t/m2)（水密度取1t/m2）。(A.1)
附录B
（资料性附录）
化学水、蒸汽制取（折算)系数的计算B.1化学水(软化水、脱盐水)制取(折算)系数B.1.1化学水量折算成取水量的系数按式(B.1)计算。Vein
式中：
HG/T4186—2011
kl—-化学水制取（折算)系数；一制取化学水所用的取水量（化学水量折算成的取水量），单位为立方米（m3）；Vein
化学水量，单位为立方米（m3）。B.1.2当外购化学水无计算资料时，其折算系数可取1.10。B.2蒸汽制取（折算）系数
蒸汽量折算成取水量的系数按式(B.2)计算。Vsin
式中：
蒸汽制取(折算)系数；
kixVtch
-制取蒸汽所用的取水量（蒸汽量折算成取水量），单位为立方米（m3）；一蒸汽产量，单位为吨(t)；
一水密度，单位为吨每立方米（t/m3)（水密度取1t/m3）；Vteh
制取蒸汽所用的化学水量（不含凝结水回收量），单位为立方米（m\）。B.2.2当外购蒸汽无计算资料时，其折算系数取1.15。(B.2)
HG/T4186—2011
外购水
或水产品
外供水
或水产品
附录C
（资料性附录）
硫酸生产取水量统计范围图
其他生产装置
外排水
注：点画线内为硫酸生产取水量统计范围。主要生产装贸
原料工序
净化工序
干吸工序
自建供水
设施取水
辅助生产
脱盐水站
循环水站
附属生产
厂区办公
区食堂
厂区浴室
厂区绿化
外排水
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
