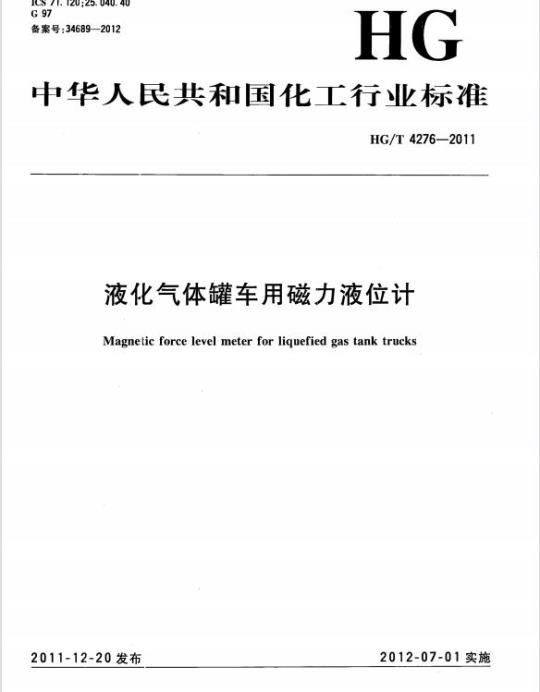

HG/T 4276—2011 液化气体罐车用磁力液位计 Magnetic force level meter for liquefied gas tank trucks 发布日期：2011-12-20 实施日期：2012-07-01 发布机构：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准的附录A为规范性附录。 本标准由中国石油和化学工业联合会提出。本标准由化学工业专用仪器仪表标准化技术委员会归口。本标准起草单位：中航黎明锦西化工机械(集团)有限责任公司。本标准主要起草人：贾福军。参加本标准编制的人员：田宏伟、郝文生、王立祥、李春涛、关宏峰、张洪伟、冯文兴、刘季敏、吕庆双。 1 范围 本标准规定了液化气体罐车用磁力液位计（以下简称液位计）的型式、基本参数、型号编制、要求、试验方法、检验规则、标志、包装运输和储存及出厂技术文件。本标准适用于液化气体罐车上的液位计。适用介质为液氨、液化石油气、丙烯、丙烷、丁烷、丁二烯及物性指标相近的其他介质。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 150 钢制压力容器 GB/T 191—2008 包装储运图示标志 GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸的公差 GB/T 13384—2003 机电产品包装通用技术条件 JB/T 4730.5—2005 承压设备无损检测 第5部分：渗透检测 JB/T 9329—1999 仪器仪表运输、运输贮存基本环境条件及试验方法 3 型式、基本参数、型号编制 3.1 型式 3.1.1 液位计的安装型式为顶装式。 3.1.2 液位计的输出型式为就地显示型。 3.2 基本参数 液位计的基本参数包括： a) 测量精度：10mm； b) 测量范围：500mm~3000mm； c) 过程压力：≤2.5MPa； d) 过程温度：-40℃～50℃； e) 液位变化速度：≤100mm/s。 3.3 型号编制 3.3.1 型号编制方式 液位计型号由下列三个单元组成：设计压力代号、浮球直径、名称代号。 3.3.2 名称代号 名称代号用“磁力计”汉字的第一个汉语拼音字母CLY表示。 3.3.3 浮球直径 浮球直径用浮球的外直径表示，单位为毫米（mm）。 3.3.4 设计压力代号 设计压力代号用阿拉伯数字表示，单位为兆帕（MPa）。示例：CLY190-2.2表示浮球外直径190mm、压力为2.2MPa的磁力液位计。 4 要求 4.1 材料 4.1.1 液位计用材料的质量和规格除应符合国家标准、行业标准的规定外，且应考虑与介质的相容性。 4.1.2 液位计受压元件用材料应符合GB 150的相关要求。 4.1.3 液位计上的导管、浮球及与其相连接的零部件的材料不得采用铁磁性材料。 4.1.4 液位计测量杆的强度应满足使用要求。 4.1.5 磁性耦合元件应为永磁材料。 4.1.6 液位计导管内所充填的防冻液所适用的工作温度不得高于-40℃。 4.1.7 液位计主要部件材料应具有质量证明书。 4.2 设计 液位计的浮球应满足适用的容器的耐压试验下的刚度（外压）要求。 4.3 制造 4.3.1 球壳 4.3.1.1 球壳应整体成型，内外
