标准简介
HG/T 5104-2016.Bonding procedure specification for plastics pipeline.
1范围
HG/T 5104规定了冷焊接T艺规程的术语和定义、管道冷焊接工艺规程、试样冷焊接T艺规程。
HG/T 5104适用于聚氯乙烯(PVC)、 硬质聚氯乙烯(PVC-U)、 氯化聚氯乙烯(PVC-C)、 丙烯腈-丁二烯-苯乙烯塑料(ABS)等管道的冷焊接工艺规程。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
HG/T 5103塑料冷焊接工艺评定
3术语和定义
HG/T 5103界定的以及下列术语和定义适用于本文件。
3.1
塑料管道 plastics pipeline
用以输送、分配、混合、分离、排放、计量或截止流体流动的塑料管道组成件总称。管道组成件由塑料管材和管件组成。
3.2
固化时间 curing time
塑料冷焊接所需要的时间。
3.3
干化时间 desiccation time
塑料冷焊接，后焊接接头达到规定的力学性能所需要的时间。
4管道冷焊接工艺规程
4.1冷焊接工艺过程
4.1.1 垂直切割管道
用专用切管T具或齿形完好的细齿锯将塑料管材切割平整。
4.1.2倒角清理毛刺
用切管工具及锉刀将管端内外的毛刺清除干净，并适当倒角。
4. 1.3 清洁冷焊接表面
用清洁干布或专用清洗剂将冷焊接面水分、油污、灰尘等擦拭干净。
1范围
HG/T 5104规定了冷焊接T艺规程的术语和定义、管道冷焊接工艺规程、试样冷焊接T艺规程。
HG/T 5104适用于聚氯乙烯(PVC)、 硬质聚氯乙烯(PVC-U)、 氯化聚氯乙烯(PVC-C)、 丙烯腈-丁二烯-苯乙烯塑料(ABS)等管道的冷焊接工艺规程。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
HG/T 5103塑料冷焊接工艺评定
3术语和定义
HG/T 5103界定的以及下列术语和定义适用于本文件。
3.1
塑料管道 plastics pipeline
用以输送、分配、混合、分离、排放、计量或截止流体流动的塑料管道组成件总称。管道组成件由塑料管材和管件组成。
3.2
固化时间 curing time
塑料冷焊接所需要的时间。
3.3
干化时间 desiccation time
塑料冷焊接，后焊接接头达到规定的力学性能所需要的时间。
4管道冷焊接工艺规程
4.1冷焊接工艺过程
4.1.1 垂直切割管道
用专用切管T具或齿形完好的细齿锯将塑料管材切割平整。
4.1.2倒角清理毛刺
用切管工具及锉刀将管端内外的毛刺清除干净，并适当倒角。
4. 1.3 清洁冷焊接表面
用清洁干布或专用清洗剂将冷焊接面水分、油污、灰尘等擦拭干净。
标准图片预览
标准内容
ICS 71.120;83.140
备案号：56299—2016
中华人民共和国化工行业标准
HG/T5104—2016
塑料冷焊接工艺规程

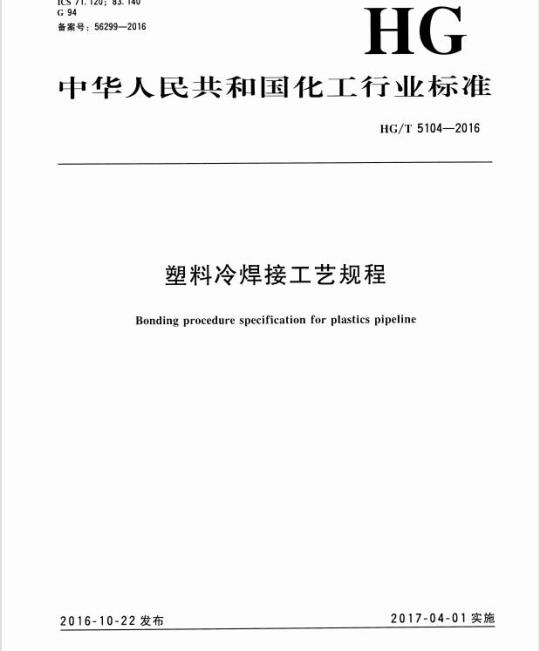

Bonding procedure specification for plastics pipeline2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
3术语和定义
管道冷焊接工艺规程
4.1冷焊接T艺过程
4.2冷焊接T艺参数….
5试样冷焊接工艺规程
5.1制作试样
5.2工艺过程
5.3工艺评定
附录A（资料性附录）
典型冷焊接用溶剂的固化时间和干化时间溶剂最小固化时间
表A.2溶剂最小干化时间
（29）
HG/T5104—2016
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。HG/T5104—2016
本标准起草单位：国家塑料制品质量监督检验中心（福州）、四川省特种设备检验研究院、广州特种承压设备检测研究院、西安塑龙熔接设备有限公司、温州市质量技术监督检测院、温州赵氟隆有限公司、佑利控股集团有限公司、浙江申南塑胶有限公司。本标准主要起草人：林伟、杨虎、李茂东、马建萍、应仁爱、陈招、林华义、顾兴华、陈国龙侯晓梅、赵锋。
1范围
塑料冷焊接工艺规程
HG/T5104—2016
本标准规定了冷焊接工艺规程的术语和定义、管道冷焊接工艺规程、试样冷焊接工艺规程。本标准适用于聚氯乙烯（PVC）、硬质聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）、丙烯腈-丁二烯-苯乙烯塑料（ABS）等管道的冷焊接T艺规程。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。HG/T5103
3术语和定义
塑料冷焊接工艺评定免费标准bzxz.net
HG/T5103界定的以及下列术语和定义适用于本文件。3.1
塑料管道plasticspipeline
用以输送、分配、混合、分离、排放、计量或截止流体流动的塑料管道组成件总称。管道组成件由塑料管材和管件组成。
固化时间curingtime
塑料冷焊接所需要的时间。
desiccation time
于化时间
塑料冷焊接后焊接接头达到规定的力学性能所需要的时间。4
管道冷焊接工艺规程
冷焊接工艺过程
4.1.1垂直切割管道
用专用切管工具或齿形完好的细齿锯将塑料管材切割平整。(33)
HG/T5104—2016
4.1.2倒角清理毛刺
用切管工具及锉刀将管端内外的毛刺清除干净，并适当倒角，4.1.3清洁冷焊接表面
用清洁干布或专用清洗剂将冷焊接面水分、油污、灰尘等擦拭干净。4.1.4检查承口配合度
检查管材和管件的承插配合度的方法，用手力将管材插入管件承插口长度内的适当距离时：a）管材公称外径dn≤90mm，PVC、PVC-C、PVC-U管件大约是承口长度的1/3，ABS管件大约是承口长度的1/2；
管材公称外径dn≥110mm，PVC、PVC-C、PVC-U管件大约是承口长度的1/2，ABS管件b）
大约是承口长度的2/3；
当管道的配合标准或溶剂技术文件另有规定时，按其规定进行检查。c）
4.1.5划标识深度线
在管材上划出管件承口深度的标识线。4.1.6涂抹溶剂
在管材和管件的冷焊接面上均匀地涂上溶剂。先在管材外侧涂上较厚的溶剂，再在管件内侧涂上较薄的溶剂。
4.1.7进行冷焊接
涂上均匀的溶剂后，轻微旋转、迅速地将管材充分插人到管件承口底部，并保持一段焊接固化时间不受力移动。擦去连接部多余的溶剂，直到完全干化为止。4.2冷焊接工艺参数
4.2.1固化时间
常用冷焊接用塑料溶剂的固化时间参见附录A。4.2.2干化时间
常用冷焊接用塑料溶剂的干化时间参见附录A。5试样冷焊接工艺规程
5.1制作试样
制作试样分为两类：
a）A试样：直接在已完成冷焊接的管道上用机械方法割取；b）B试样：在管道上用机械方法切割好小试样，再进行冷焊接2
2工艺过程
两类试样的工艺过程分别是：
A试样工艺过程：在已按冷焊接工艺参数干化合格的管道上取样；HG/T5104—2016
b）B试样T.艺过程：将2个切块按照第4章的T艺要求把两个冷焊接面粘在一起，上下轻微滑动后，用手轻轻压住5s（大约2V的力），擦去多余的溶剂，然后按冷焊接T艺参数中的干化时间进行干化。
B工艺评定
试样冷焊接工艺评定按照HG/T5103的规定进行。(35)
HG/T5104—2016
附录A
(资料性附录）
典型冷焊接用溶剂的固化时间和干化时间典型冷焊接用溶剂的最小固化时间见表A.1。表A.1
管径/mm
当温度为16℃～38℃时
当温度>5℃~<16℃时
当温度为-17℃~5℃时
溶剂最小固化时间
典型冷焊接用溶剂的最小干化时间见表A.2。表A.2
管径/mm
使用压力/MPa
当温度为16℃～38℃时
当温度>5℃～16℃时
当温度为-17℃～5℃时
63~200
溶剂最小干化时间
63~200
225~355
225~355
注：如果在潮湿的环境下（相对湿度>60%以上）或承口配合度较松时.需增加50%的十化时间。(36)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
