GB/T 39152-2020.Test method of the bending stress relaxation for copper and copper alloy.
1范围
GB/T 39152规定了铜及铜合金材料弯曲应力松弛试验方法的方法原理、仪器设备、试样、试验条件、试验前各参数的确定、试验步骤、试验数据处理、试验报告。
GB/T 39152适用于厚度为0.1 mm~1.0 mm的铜及铜合金板带材在恒定应变条件下弯曲应力松弛性能的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 8170数值修约规则与极限数值的表示和判定
GB/T 10623-2008 金属材料 力 学性能试验术语
GB/T 22315金属材料弹性模量和泊松比试验方法
GB/T 26303.3铜及铜合 金加工材外形尺寸检测方法第 3部分:板带材
GB/T 34505铜及铜合 金材料室 温拉伸试验方法
3术语和定义
GB/T 10623-2008界定的以及下列术语和定义适用于本文件。
3.1
弯曲应力 bending stress
试样在单端弯曲状态下所产生的正应力。
3.2
初始应力 initial stress
应力松弛试验开始时,达到规定的弯曲变形瞬间,试样产生的最大弯曲应力。
注:改写GB/T 10623-2008,定义3.27。
3.3
初始弯曲变形 initial deformation
在室温下人为设定使试样产生的弹性弯曲变形。
3.4
初始高度 initial reference height
在室温下给予初始弯曲变形,卸载后,试样的负载点到基准面的高度。
3.5
松弛应力 relaxed stress
应力松弛试验中任一时间试样上所减小的弯曲应力。
注:改写GB/T 10623-2008,定 义3.29。

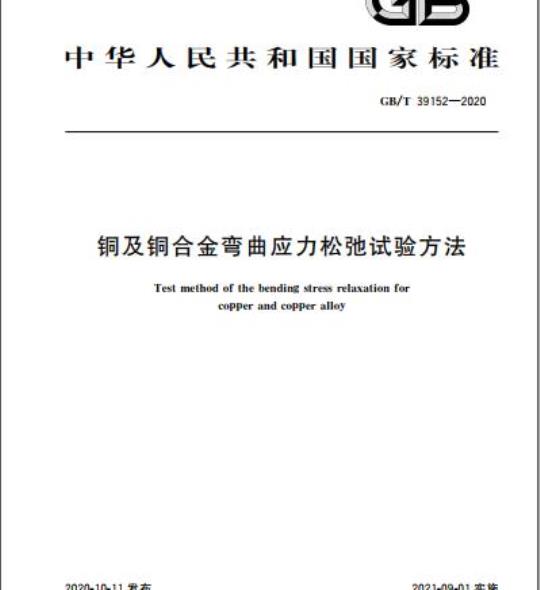

ICS77.040.10
中华人民共和国国家标准
GB/T39152—2020
铜及铜合金弯曲应力松弛试验方法Test method of the bending stress relaxation forcopperandcopperalloy
2020-10-11发布
国家市场监督管理总局
国家标准化管理委员会
2021-09-01实施
本标准按照GB/T1.1-2009给出的规则起草本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。GB/T39152—2020
本标准起草单位：宁波兴业盛泰集团有限公司、有色金属技术经济研究院、宁波兴业鑫泰新型申子材料有限公司、安徽鑫科铜业有限公司、凯美龙精密铜板带（河南)有限公司、山西春雷铜材有限责任公司、江西金品铜业科技有限公司、中色（宁夏）东方集团有限公司、国家铜铝冶炼及加工产品质量监督检验中心（山东）、有研工程技术研究院有限公司。本标准主要起草人：苑和锋、陈建华、郑芸、杨春泰、赵红生、李云翔、何伟、韩俊刚、唐伟、黄国杰熊玮轩、陈文松、耀东、鲁长建、张淑琴、黄志勇、焦晓亮、申振广、刘爱奎、彭丽军。I
1范围
铜及铜合金弯曲应力松弛试验方法GB/T39152—2020
本标准规定了铜及铜合金材料弯曲应力松弛试验方法的方法原理、仪器设备、试样、试验条件、试验前各参数的确定、试验步骤、试验数据处理、试验报告。本标准适用干厚度为0.1mm～1.0mm的铜及铜合金板带材在恒定应变条件下弯曲应力松弛性能的测定。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用干本文件。GB/T8170数值修约规则与极限数值的表示和判定GB/T10623—2008金属材料力学性能试验术语GB/T22315金属材料弹性模量和泊松比试验方法GB/T26303.3铜及铜合金加工材外形尺寸检测方法第3部分：板带材
铜及铜合金材料室温拉伸试验方法GB/T34505
3术语和定义
GB/T10623一2008界定的以及下列术语和定义适用于本文件。3.1
弯曲应力
bendingstress
试样在单端弯曲状态下所产生的正应力。3.2
初始应力
initialstress下载标准就来标准下载网
应力松弛试验开始时，达到规定的弯曲变形瞬间，试样产生的最大弯曲应力。注：改写GB/T10623—2008.定义3.273.3
初始弯曲变形
initial deformation
在室温下人为设定使试样产生的弹性弯曲变形。3.4
初始高度
initialreferenceheight
在室温下给予初始弯曲变形，卸载后，试样的负载点到基准面的高度。3.5
松弛应力
relaxedstress
应力松弛试验中任一时间试样上所减小的弯曲应力。注：改写GB/T10623—2008，定义3.29。1
GB/T39152—2020
永久弯曲变形
permanentdeformation
应力松弛下造成的塑性弯曲变形。3.7
应力松弛率
stressrelaxationratio
松弛应力和初始应力的百分比，以永久弯曲变形和初始弯曲变形的比率来表示。4
方法原理
铜及铜合金在长期应力及一定温度的作用下，保持一定的弯曲变形，随着时间的延长，其内部弹性应变会逐渐转变为塑性应变，从而引起应力松弛现象，是金属构件失效的一种重要形式。将试样加热至规定的温度，在此温度下保持恒定的弯曲变形，达到规定时间后除去试样负载，测定试样永久弯曲变形量。
5仪器设备
试样夹持装置
试样夹持装置按照图1、图2所示进行设计。3
说明：
1——试样固定部分；
2——试样：
3——楔形块：
高度调整块。
单端固定块式夹具加载示意图
说明：
试样固定端长度：
试样弯曲段长度；
初始弯曲变形；
初始高度：
应力松弛后高度。
加热设备
图2单端固定块式夹具卸载示意图恒温区温度波动小于5℃，温度精度优于土0.5℃。3变形测定装置
GB/T39152—2020
试样加热前后，在自由端负载位置测定初始高度和应力松弛后高度，测量仪器的分辨率不低于10um，使用金相显微镜或工具显微镜测定。6试样
6.1试样标准尺寸：宽度10mm士0.05mm，长度l=l十l。十5.0mm，试样长度方向平行于.制方向。6.2试样的截取和制样：取样过程应尽量避免试样过热和加工硬化对试验结果产生影响，必要时可以去除加工部位的毛刺。
6.3试样应从平整度不大干3mm/m的板带材上截取，平整度的检测按GB/T26303.3的规定进行。SAC
GB/T39152—2020
说明：
试样厚度：
6——试样宽度；
一试样长度。
试验条件
图3试样示意图
试验测试环境温度应维持在23℃十5℃范围内目测量永久弯曲变形时试样及夹具的温度应与室温达到一致。
3试验前各参数的确定
弯曲段长度
试样的弯曲段长度（1)按式(1)计算：1.5,Et
式中：
弯曲段长度，单位为毫米（mm）；初始弯曲变形，单位为毫米（mm）；弹性模量，单位为兆帕（MPa)；E
试样厚度，单位为米（mm）；
初始应力，单位为兆帕（MPa）。弯曲段长度按GB/T8170的规定修约至0.1mm。初始应力
（1）
试样的初始应力（o)设定为试样规定塑性延伸强度Rp.2的80%，规定塑性延伸强度R,0.2的测试按GB/T34505的规定进行。
弹性模量
弹性模量（E)的测定按照GB/T22315的规定进行8.4初始弯曲变形
初始弯曲变形(e。)应不大于弯曲段长度（l)的1/2。推荐初始弯曲变形为4mm，也可采用经协商的其他值。只有初始弯曲变形相同时，应力松弛率才能相互比较。8.5初始高度的测量
GB/T39152—2020
将试样夹持在夹具上，在试样自由端规定位置给予初始弯曲变形，在室温下静置30s～35s后卸载，测定试样自由端负载点到基准面的高度，即为初始高度（H,）。试验步骤
试验温度为125℃或150℃，时间为24h、48h、96h、192h，经协商，温度和时间也可以使用其他9.1
值。时间的精度应在3%以内。
9.2使用夹具将试样固定，并放入加热设备中。当温度到达规定温度的95%后开始计时。9.3到达规定试验时间后，将夹具从加热设备中取出，放到室温环境下。当试样冷却至室温后，卸除试样载荷，测量试样负载点到基准面的距离，即为应力松弛后高度（H,）。10
试验数据处理
永久弯曲变形
在不同的试验条件（温度和时间）下测试过后的试样，取下装置后，发生的永久弯曲变形（e，）按式(2)计算：
e,=H-H
式中：
永久弯曲变形，单位为毫米（mm）：H，—应力松弛后高度，单位为毫米（mm）；H—初始高度，单位为毫米（mm）。10.2应力松弛率
在不同试验条件（温度和时间)下的应力松弛率(P)按式(3)计算：×100
式中：
应力松弛率，%；
永久弯曲变形，单位为毫米（mm）；初始弯曲变形，单位为毫米（mm）。应力松弛率数值按GB/T8170的规定修约至0.1%。11
试验报告
试验报告应包含以下内容：
材料名称、厚度及性能（包括：抗拉强度、规定塑性延伸强度、弹性模量)；试验时间和温度；
试验出现的异常现象；
试验结果：应力松弛率；
试验日期；
本标准编号。
.（2)
·（3)
