GB/T 39018-2020
基本信息
标准号： GB/T 39018-2020
中文名称：智能照明设备非主功能模式功率的测量
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：1797678
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 39018-2020.Intelligent lighting equipment-Non-active mode power measurement.
1范围
GB/T 39018规定了智能照明设备在非主功能模式下消耗功率的测量方法。
GB/T 39018不规定与能源消耗相关性能要求,也不规定非主功能模式功率和/或相应能源消耗的最大限值。
GB/T 39018适用于电源电压不超过1500VDC或1000VAC50/60Hz供电的智能照明设备。
注:除术语和定义外,在本标准中出现的“照明设备”代表智能照明设备,除非特别指明是其他照明设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO/IEC Guide 98-3测量不确定度 第 3部分:测量不确定度的表达指南(Uncertainty of measurement一Part 3: Guide to the expression of uncertainty in measurement)
IEC Guide115测量不确定度在电工行业合格评定活动中的应用(Application of uncertainty of measurement to conformity assessment actiyities in, the electrotechnical sector)
IEC 62612:2015电源电压大于 50 V的普通照明用自镇流LED灯性 能要求( Self-ballasted LED lamps for general lighting services with supply voltages > 50 V-Performance requirements)
1范围
GB/T 39018规定了智能照明设备在非主功能模式下消耗功率的测量方法。
GB/T 39018不规定与能源消耗相关性能要求,也不规定非主功能模式功率和/或相应能源消耗的最大限值。
GB/T 39018适用于电源电压不超过1500VDC或1000VAC50/60Hz供电的智能照明设备。
注:除术语和定义外,在本标准中出现的“照明设备”代表智能照明设备,除非特别指明是其他照明设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO/IEC Guide 98-3测量不确定度 第 3部分:测量不确定度的表达指南(Uncertainty of measurement一Part 3: Guide to the expression of uncertainty in measurement)
IEC Guide115测量不确定度在电工行业合格评定活动中的应用(Application of uncertainty of measurement to conformity assessment actiyities in, the electrotechnical sector)
IEC 62612:2015电源电压大于 50 V的普通照明用自镇流LED灯性 能要求( Self-ballasted LED lamps for general lighting services with supply voltages > 50 V-Performance requirements)
标准图片预览
标准内容

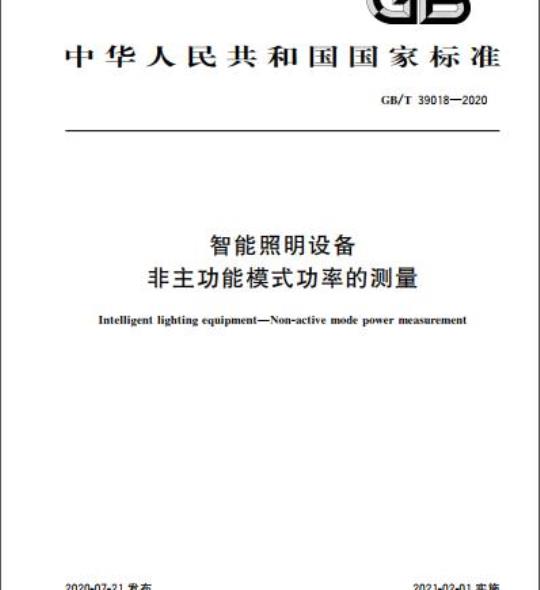

ICS29.140.99
中华人民共和国国家标准
GB/T39018—2020
智能照明设备
非主功能模式功率的测量
Intelligent lighting equipment-Non-active mode power measurement2020-07-21发布
国家市场监督管理总局
国家标准化管理委员会
2021-02-01实施
GB/T39018—2020
规范性引用文件
术语和定义
测试条件
附录A（资料性附录）
附录B（资料性附录）
参考文献
仅具备照明功能的照明设备的测试配置示意图多功能照明设备的测试配置示意图14
本标准按照GB/T1.1-2009给出的规则起草本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224)归口GB/T39018—2020
本标准起草单位：国家电光源质量监督检验中心（北京）、中信施耐德智能楼宇科技（北京）有限公司、合肥本山电子科技有限公司、昕诺飞（中国）投资有限公司、重庆大学、佛山市华全电气照明有限公司。
本标准主要起草人：张伟、杨毅男、王有锁、黄峰、杨春宇、柯柏权，I
1范围
智能照明设备
非主功能模式功率的测量
本标准规定了智能照明设备在非主功能模式下消耗功率的测量方法。GB/T39018—2020
本标准不规定与能源消耗相关性能要求，也不规定非主功能模式功率和/或相应能源消耗的最大限值。
本标准适用于电源电压不超过1500VDC或1000VAC50/60Hz供电的智能照明设备。注：除术语和定义外，在本标准中出现的“照明设备”代表智能照明设备，除非特别指明是其他照明设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件ISO/IECGuide98-3测量不确定度第3部分：测量不确定度的表达指南（Uncertaintyofmeasurement—Part3:Guideto the expression of uncertainty inmeasurement)IECGuide115测量不确定度在电工行业合格评定活动中的应用（Applicationof uncertaintyofmeasurement to conformity assessment activities in the electrotechnical sector)IEC62612:2015电源电压大于50V的普通照明用自镇流LED灯性能要求（Self-ballastedLEDlampsforgeneral lighting serviceswithsupplyvoltages>5oV—Performancerequirements)EN300328V2.1.1（2016-11）宽带传输系统工作在2.4GHzISM频段并采用宽带调制技术的数据传输设备符合2014/53/EU指令3.2条款基本要求的协调标准（Widebandtransmissionsystems; Data transmission equipment operating in the2.4GHzISM band and using wideband modulation techniques; Harmonized standard covering the essential requirements of article 3.2 of Directive2014/53/EU)
3术语和定义
下列术语和定义适用于本文件。3.1
照明设备lightingequipment
以提供照明为基本功能的部件或部件的组合。示例：集成式灯、非集成式灯十控制装置、灯具、控制装置、带摄像头的灯具注1：照明设备可以包含非照明部件并提供非照明功能注2：照明设备可用于满足特定条件下视觉作业功能需求，也可用于支持视觉作业功能需求以外的其他用途，例如园艺、紫外线消毒等。
智能照明设备intelligentlightingequipment具备响应环境或预定义条件的特性的照明设备。1
GB/T39018—2020
部件component
在不失去功能的前提下不可物理再分的最小构成部分。注：改写IEC60050-151：2001，定义151-11-21。3.4
电源（照明设备的）
power supply(of lighting equipment);Ps从源处获得电能并以一种规定的形式将电能供给照明设备的电能变换器。注：改写IEC60050-151：2001，定义151-13-76。3.5
控制部件（照明设备的）controlunit（oflightingequipment）：CuSAG
用机械方式（例如电位器）或非机械方式（例如传感器）调节，并通过电子元器件控制输出的部件，3.6
电源电压（照明设备的）supplyvoltage（oflightingequipment）；Sv提供电能量的电气连接的电压
network
具有链路拓扑和体系结构的通信基础设施注：包括物理部件、组织原则、通信流程和格式（协议）。3.8
功能（设备的）function（ofequipment）设备以满足某种需求的属性。
示例：照明、充电、无线路由、辅助电源输出。注：功能可处于开启或关闭的状态，3.9
辅助功能（照明设备的）supportfunction（oflightingequipment）为更好地实现照明功能提供服务的功能，包括但不限于用以改变照明功能开关状态的功能，示例：光传感、存在传感、无线连接、数宇可寻址照明传输或模式传输。注：同一种功能可能是照明设备的捕助功能或者附加功能，取决于该功能与照明功能是否相关3.10
附加功能（照明设备的）additionalfunction（oflightingequipment）；AF与照明不相关的功能。
示例：人数统计、噪声探测。
注：照明设备的捕助功能不属于附加功能。3.11
模式（设备的）mode（ofequipment）不同的状态或不同的工作条件。注：改写IEC60050-904，定义904-03-09。3.12
主功能模式（照明设备的）activemode（oflightingequipment）依据产品使用说明，一个或多个非辅助功能的功能处于开启的状态的模式3.13
非主功能模式（照明设备的）non-activemode（oflightingequipment）依据产品使用说明，一个或多个捕助功能处于开启的状态，其他功能均处于关闭状态的模式；或所2
有功能均处于关闭状态的模式。示例：待机模式、网络待机模式、关闭模式、空载模式。注：除非物理不可实现，附加功能处于关闭状态，3.14
关闭模式（照明设备的）offmode（of lightingequipment）所有功能处于关闭状态的模式。注：提示用户照明设备处于关闭状态的指示灯模式属于关闭模式。3.15
待机模式（照明设备的）standbymode（oflightingequipment）GB/T39018—2020
照明设备连接到电源电压，除使用传感器、计时器或非网络触发的外部触发信号的捕助功能外，其他功能均处于关闭状态的模式，注：除非物理不可实现，附加功能处于关闭状态，3.16
网络待机模式（照明设备的）networkstandbymode（oflightingequipment）照明设备连接到电源电压，除使用网络触发信号的辅助功能外，其他功能均处于关闭状态的模式。注：除非物理不可实现，附加功能处于关闭状态。3.17
空载模式（照明设备的）no-loadmode（oflightingequipment）照明设备连接到电源电压，并在控制装置的输出电路上关闭照明功能的模式3.18
instructionsforuse
使用说明书
提供给用户的与设备相关的信息注：使用说明书包括用户手册，以纸质或电子文档形式呈现。使用说明书不包括产品供应商提供给测试实验室的专用于测试目的的特殊说明
［IEC62301:2011，定义3.12]
受试设备equipmentundertest;EUT本标准范围内用于测试非主功能模式下电功率消耗的照明设备。示例：仅仅提供照明的照明设备或多功能照明设备3.20
功率边界线
powerboundary
围绕受试设备周围的边界线，所有形式的能量流经过该边界线，并可在此处测量功率总和。4测试条件
4.1一般说明
除非另有规定，应采用4.2～4.5所规定测试条件和测量设备开展测试。实验室和环境条件
除非使用说明中另有规定，应在环境温度25℃士1℃的无对流风环境中测试。3
GB/T39018—2020
4.3测试用电源
4.3.1电源电压和频率
若本标准被其他标准或法规引用，并具体规定了测试电压和频率，应对所有试验使用所规定的电压和频率。
若其他标准或法规并未规定测试电压和频率，测试电压和频率应为产品的额定电压和额定频率，具体见IEC62612：2015的A.2.2。既可交流供电又可直流供电的照明设备，应在两种供电条件下分别测量。
稳定过程中，测试电压应稳定在士0.5%的范围内，测试过程中，电源电压应稳定在土0.2%的范围内。
4.3.2电源电压波形
给指定模式下EUT供电时，若电源电压为交流电源，电源电压的总谐波含量（13次谐波及以下）应不超过3%，且在所需要功率范围内工作时，电源电压不应产生间谐波；若电源电压为直流电源，电源电压的纹波系数应小于0.5%。
除以上规定外，测试EUT的测试电压峰值与均方根值的比值应在1.34～1.49的范围内。注：符合IEC61000-3-2的电源可能符合以上要求。4.4功率测量精度与不确定度
需按照测试用途挑选合适的仪器设备。交流电压表和电流表的校准不确定度应不超过0.2%，直流电压表和电流表的校准不确定度应低于0.1%，交流功率计和功率分析仪的校准不确定度应不超过0.5%。
测量不确定度和可追溯性，见ISO/IECGuide98-3和IECGuide115。4.5具备网络连接的情况
4.5.1一般说明
当使用来自网络连接的外部触发信号进行主功能模式和非主功能模式之间的切换时，需要特别注意网络是否正确配置并连接到EUT，以保证准确测量功率消耗需要注意的是，可能有几个功率级别（例如，功率可能受到网络连接质量、连接速度或网络连接的数量和类型的影响）。功率消耗也可以在这些模式下循环。对于连接到有线网络的EUT的测量，见4.5.2。对于无线网络，在无线设备寻找连接（侦听）或者网络已经建立连接时，可能有着不同的功率消耗。还需要考虑一个重要的情况，在网络环境中，EUT的功率消耗还会受其设计、用户交互、网络交互的影响。
当EUT具备连接多个无线网络的能力时，需要分别确定针对各种网络的非主功能模式的功率消耗。
当测试连接到无线网络的EUT时，设备具备天线时，可以用有线电缆代替无线来连接到网络（见4.5.3），或者开展辐射测量（见4.5.4）。4
4.5.2具备有线网络连接的情况
GB/T39018—2020
除了通信功能之外，有线网络还可能引人与改变照明设备模式的辅助功能不相关的功耗，针对非主功能模式功率测量，应将有线网络功能限定仅用于设置EUT的（非主功能)模式，以避免引人除设置和维持非主功能模式外的额外功率消耗。4.5.3具备无线网络连接的情况：使用传导连接进行测试对于输出口配置天线连接器的EUT，可以按照图1中所示的传导测量进行测试。性能
可变衰减器此内容来自标准下载网
步长≤1dB
信号发生器
或配套设备
定向耦合器
频谱分析仪
可选项
图1传导连接EUT的非主功能模式功率消耗测量的测试配置当选择这种测试方法时，测试前开展以下准备步骤：对于跳频的EUT，接受预计的工作信道的变化。设备
对于非跳频EUT，EUT应设置为在EUT用于预期用途时将使用的工作信道。记录工作信道的频率。
使用图1所示的测试设置，在EUT和相关的配套设备之间建立通信链路。可变衰减器的衰减应在1dB的步长中增加到最大值，包误码率（PER)保持小于或等于10%。制造商可根据EUT的预期用途指定备选方案。EUT输入的合成信号电平为Pmin，并做好记录。设置无线网络的命令刷新频率为1kHz，或按制造商提供的速率进行设置。4.5.4.具备无线网络连接的情况：使用辐射连接进行测试对于集成天线的EUT，例如，没有天线连接器，可以用辐射连接方法进行测试。当选择这种测试方法时，测试前开展以下准备步骤：测试地点见EN300328V2.1.1(2016-11)的附录B，测试步骤见EN300328V2.1.1(2016-11）附录C的C.1~C.4。
测试配置见图2。
GB/T39018—2020
信号发生器
或配套设备
集成天线
测量距离
频谱分析仪
（EUT监测）
集成天线
图2通过集成天线连接EUT的非主功能模式功耗的测试配置性能
应调整相关关联设备的传输功率级及其与EUT的物理分离距离，直至数据包误码率（PER）保持在小于或等于10%的范围内。制造商也可以在适当的情况下确保EUT能使用而指定另外的PER值
EUT输入的相关信号等级通过频谱分析仪的天线测试，如图3所示。天线之间的测试距离，以及信号单元（或相关设备）的功率设置需保持固定。应记录绝对信号等级Pmin用于定标。集成天线
信号发生器
或配套设备
测量距离
替代天线
频谱分析仪
图3通过集成天线连接EUT的非主功能模式功率测试的定标配置定标后，应用EUT代替天线。
设置无线网络命令刷新频率为1kHz或者制造商提供的相关频率。5测试
5.1一般说明
该测试方法是测试EUT处于非主功能模式下的功率消耗。当处于非主功能模式下，功率消耗是恒定值，或者在无限期内几个功率等级按规律排列。注1：在从主功能模式到非主功能模式的转换过程中，当执行转换任务时，一些EUT可能在较高的功率状态下等待，或者电路被激活或被断开，因此它们可能需要一些时间才能进人稳定状态注2：当EUT自动变换模式时，有时会有必要使EUT进行几次的自动转换尝试，以确保在记录并报告测试结果前完整并正确地记录了转换次序
注3：使用本标准的测量方法可以记录有限持续时间模式，这些模式的结果可记录为能耗（W·h)和持续时间。个稳定的EUT模式不会受到任何用户的干预。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
