HG/T 4364-2012.Carbon molecular sieve.
1范围
HG/T 4364规定了碳分子筛的要求、试验方法、检验规则及标志、包装、运输和贮存。
HG/T 4364适用于碳分子筛条状产品,主要用途为变压吸附法空气分离制取氮气。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 6288粒状分子筛粒度测定方法
GB/T 6679-2003固体化工产品采样通则
GB/T 7702.1煤质颗粒活性炭试验方法水分的测定
GB/T 7702.4煤质颗粒活性炭试验方法装填密度的测定
GB/T 8170数值修约规则与极限数值的表示和判定
HG/T 2783分子筛抗压碎力试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
碳分子筛 carbon molecular sieve
以煤或有机化合物为原料加工制成的孔径为分子级的多孔含碳物质。
3.2
产氮率 nitrogen production
在20°C士2°C、101.3kPa条件下,单位质量分子筛在单位时间内的氮气产量。
3.3
氮气回收率 nitrogen recovery
在20°C士2°C、101.3kPa条件下,在单位时间内产品氮气产量和纯度的积与原料压缩空气的流量和空气中氮气纯度的积之比。
4要求
碳分子筛应符合表1(见下页)的要求,同时应符合标明值。
5试验方法
5.1外观
目视法测定。
5.2堆积密度的测定
按GB/T 7702.4测定。
1范围
HG/T 4364规定了碳分子筛的要求、试验方法、检验规则及标志、包装、运输和贮存。
HG/T 4364适用于碳分子筛条状产品,主要用途为变压吸附法空气分离制取氮气。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 6288粒状分子筛粒度测定方法
GB/T 6679-2003固体化工产品采样通则
GB/T 7702.1煤质颗粒活性炭试验方法水分的测定
GB/T 7702.4煤质颗粒活性炭试验方法装填密度的测定
GB/T 8170数值修约规则与极限数值的表示和判定
HG/T 2783分子筛抗压碎力试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
碳分子筛 carbon molecular sieve
以煤或有机化合物为原料加工制成的孔径为分子级的多孔含碳物质。
3.2
产氮率 nitrogen production
在20°C士2°C、101.3kPa条件下,单位质量分子筛在单位时间内的氮气产量。
3.3
氮气回收率 nitrogen recovery
在20°C士2°C、101.3kPa条件下,在单位时间内产品氮气产量和纯度的积与原料压缩空气的流量和空气中氮气纯度的积之比。
4要求
碳分子筛应符合表1(见下页)的要求,同时应符合标明值。
5试验方法
5.1外观
目视法测定。
5.2堆积密度的测定
按GB/T 7702.4测定。
标准图片预览
标准内容

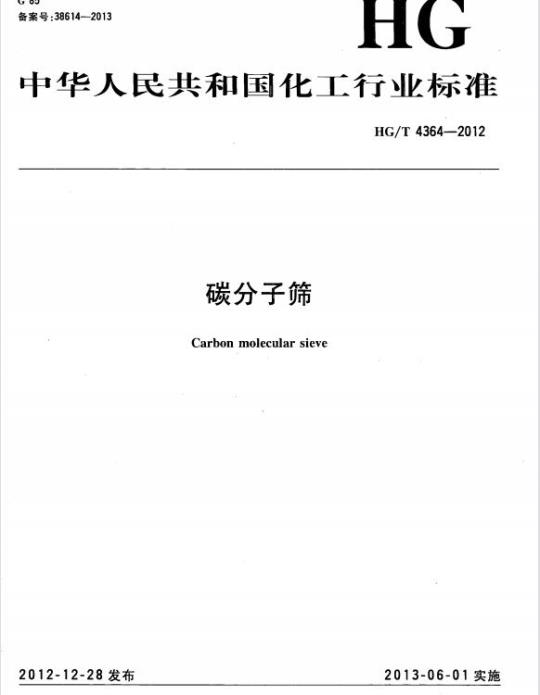

ICS71.100.99
备案号：38614—2013
中华人民共和国化工行业标准
HG/T4364—2012
碳分子筛
Carbonmolecularsieve
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部发布前言
HG/T4364—2012
本标准按照GB/T1.1一2009标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国肥料和土壤调理剂标准化技术委员会分子筛分技术委员会（SAC/TC105/SC6）归口。
本标准起草单位：上海化工研究院、湖州强马分子筛有限公司、苏州市创新净化有限公司、上海绿强新材料有限公司。
本标准参与起草单位：上海瑞气气体设备有限公司、杭州博大净化设备有限公司、长兴山立化工材料有限公司、杭州宝诺空分设备有限公司。本标准主要起草人：顾飞龙、张力钧、陈栋、吴会荣、胡耀明、张文波、吴桂星、刘成银、商照聪、张永清。
本标准为首次发布。
1范围
碳分子筛
本标准规定了碳分子筛的要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于碳分子筛条状产品，主要用途为变压吸附法空气分离制取氮气。2规范性引用文件
HG/T4364—2012
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版木（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T6288
粒状分子筛粒度测定方法
GB/T6679—2003固体化工产品采样通则GB/T7702.1煤质颗粒活性炭试验方法水分的测定GB/T7702.4
GB/T8170
煤质颗粒活性炭试验方法
装填密度的测定
数值修约规则与极限数值的表示和判定HG/T2783
分子筛抗压碎力试验方法
3术语和定义
下列术语和定义适用于本文件。3.1
碳分子筛
carbonmolecularsieve
以煤或有机化合物为原料加工制成的孔径为分子级的多孔含碳物质。分子式：C
有效孔径：约3A
产氮率
nitrogenproduction
在20℃士2℃、101.3kPa条件下，单位质量分子筛在单位时间内的氮气产量。3.3
nitrogenrecovery
氮气回收率
在20℃土2℃.101.3kPa条件下，在单位时间内产品氮气产量和纯度的积与原料压缩空气的流量和空气中氮气纯度的积之比。
4要求
碳分子筛应符合表1(见下页)的要求，同时应符合标明值。5试验方法
5.1外观
目视法测定，
5.2堆积密度的测定
按GB/T7702.4测定。
HG/T43G4—2012
堆积密度/(kg/m2)
粒度(0.8mm~1.8mm)/%
抗压碎力/(N/颗)
包装品含水量*/%
产氮率/m/(t·h)
氮气回收率/%≥
a包装品含水量以出厂检验为准。表1
碳分子筛的要求
优等品
灰黑色的条状颗粒
620~690
b表1标明值要求在5.6.3测试条件下测试所得。5.3免费标准bzxz.net
粒度的测定
按GB/T6288测定。
抗压碎力的测定
按HG/T2783测定。试验样品未经焙烧直接进行测试。包装品含水量的测定
按GB/T7702.1测定。
6产氢率及气回收率的测定
5.6.1原理
合格品
变压吸附法（简称PSA法），为无热源的吸附分离过程的一种方法。碳分了筛对被吸附组分（主要是氧分子)的吸附容量因其分压升高而增加，因其分压的下降而减少，这样，碳分子筛在加压时吸附，减压时解吸，释放出被吸附的组分，使碳分子筛再生，循环操作，连续产出氮气。5.6.2仪器与设备
氮气吸附装置（见图1)
空气压缩机：输出压力为1.0MPa；空气缓冲罐：工作压力为1.0MPa；吸附塔：内径为50mm，床层高度为980~1050mm；控制阀：10个，两位两通电磁阀；程序控制器：输人8点，输出6点；氮气缓冲罐：工作压力为1.0MPa；湿式气体流量计：工作压力500Pa～3000Pa，5dm/r，误差±1%；玻璃转子流量计：量程为0.1m2/h～1m3/h，精度不低于4级，介质为空气；氮气分析仪：量程0～99.999%，最小分度值为0.001。5.6.3测试条件
工作压力0.7MPa，循环时间120s，均压时间1s，氮气纯度99.5%，环境温度20℃土2℃，环境湿度80%以内。
5.6.4测定
称取试样约3kg，m1（精确到0.001kg）。装人测试台位的吸附塔(2个），每次装人量大约是吸附塔容积的1/5。轻稳鼓打吸附塔（2个).二个吸附塔中装人足量的试料，继续轻稳敲打。反复此操作，直到试料装至上出气口处，用海绵、法兰盖密封。称量剩余的试样，m2（精确到0.001kg）。则实际测试试料质量m=m1一m2。2
HG/T4364—2012
调整进气压力使吸附塔平衡压力达到0.7MPa，启动吸附塔装置，打开时间程序控制器，使各阀门正常动作，将尾气接通至湿式气体流量计，将产品气接通至玻璃转子流量计，并调整产品气流量至预估位置，1h后，将产品气接通氮气分析仪，反复、缓慢调节产品气流量计，使氮气分析仪读数稳定在氮气浓度99.5%处，并记录氮气浓度，稳定时间10min以上，读出产品氮气流量Vi（m2/h）和单塔尾气量V（m3/min），则尾气流量为V3=60V2（m/h）。1
空气压缩机；
空气缓冲罐；
吸附塔；
控制阀；
程序控制器；
5.6.5允许差
氮气缓冲罐；
显式流量计；
玻璃转子流量计；
氮分析仪
碳分子筛吸附装置工艺流程示意图平行测量三次，平行测定值的相对偏差不大于2%。5.6.6分析结果的表述
氮气的浓度由氮气分析仪上读出。产品氮气的产率[m\/(t·h)]按式(1)计算Q-
V——-产品氮气流量的数值，单位为立方米每小时(m\/h)；m
测试试料质量的数值，单位为吨(t)。产品氮气回收率(%)按式(2)计算：Vi×99.5%
Q=(V+V)×79%
-产品氮气回收率，以%计；
V.-—产品氮气产量的数值，单位为立方米每小时(m3/h)；V3一一尾气流量的数值，单位为立方米每小时（m3/h）。计算结果表示到小数点后一位。取平行测定结果的算术平均值作为测定结果。(1)
HG/T4364—2012
6检验规则
6.1检验项目
表1中所有项目均为出厂检验项目。6.2组批
以日产量为一批，最大批量为2t，供需双方按约定组批检验。6.3采样方案
按GB/T6679-2003中规定确定采样桶数，随机确定采样桶的位置。采样时用采样器自桶中心插入桶1/4处采取试样，采样总量不得少于12kg。6.4样品缩分
混合均匀后，按四分法缩分取样，分装于两个清洁、干燥的容器中（试样包装容器应符合GB/T6679—2003中5.5.3规定），每个容器中装样不少于3kg，密封并在容器壁上贴标签，标签上注明：生产厂名称、试样名称、规格、等级、产品批号（或生产日期）及批量，采样日期和采样者，一份供检验用，另一份作为保留试样，保留期为12个月，以供查验、6.5结果判定
6.5.1出厂检验的项目全部符合本标准要求时，判该批产品合格。6.5.2如果检验结果有一项指标不符合本标准要求时，应按6.4规定重新于双倍采样桶数中采取试样进行复验，复验结果即使只有一项指标不符合本标准要求时，则整批产品不能出厂。6.5.3本标准质量指标判别依据按GB/T8170中的修约值比较法执行。6.6产品应由生产厂技术检验部门进行检验，生产厂应保证所有出厂的产品符合本标准的要求。每批出厂的产品都应附有一定格式的质量证明书，证明书包括下列内容：生产厂名称、厂址、产品名称、规格、等级、批号或生产日期、产品净含量和本标准编号。7包装、标识、购存和运输
7.1产品用高密度聚乙烯塑料桶真空包装，每桶净含量20kg土0.2kg、40kg士0.4kg、75kg土0.75kg。每批的平均单包装分别不得小于20.0kg、40.0kg、75.0kg。也可使用供需双方协商一致的包装规格。
7.2包装桶标志应符合GB/T191规定，包装桶上应清楚标明：生产厂名称、厂址、产品名称、规格、等级、批号或生产日期、净含量等字样并标打“防显”标志。7.3在贮存和运输过程中应轻放，防止包装桶破裂，应防潮、防晒、防雨、通风并应远离火种和热源，不能与强氧化剂混贮或混运。
中华人民共和国
化工行业标准
碳分子筛
HG/T 4364—2012
出版发行：化学工业出版社
《北京市东城区青年潮南街13号邮政编码100011）化学工业出版社印刷厂
880mmX1230mm
印张兆
字数9千字
2013年4月北京第1版第1次印刷
书号：155025·1439
购书咨询：010-64518888
售后服务：010-64518899
网址；http：//www.cip.com.cn凡购买本书，如有缺损质量间题，本社销售中心负责调换版权所有
建者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
