本文件规定了加油机全生命周期(生产过程、使用过程)中监督管理的内容和基本要求。 本文件适用于加油机制造企业、使用单位和管理部门。

ICS03.160
中国计量协会团体标准
T/CMAJY047-2021
加油机在线监督管理规范
Specification of online supervision and administration forfuel dispensers
2021-05-08发布
量协会
2021-09-01实施

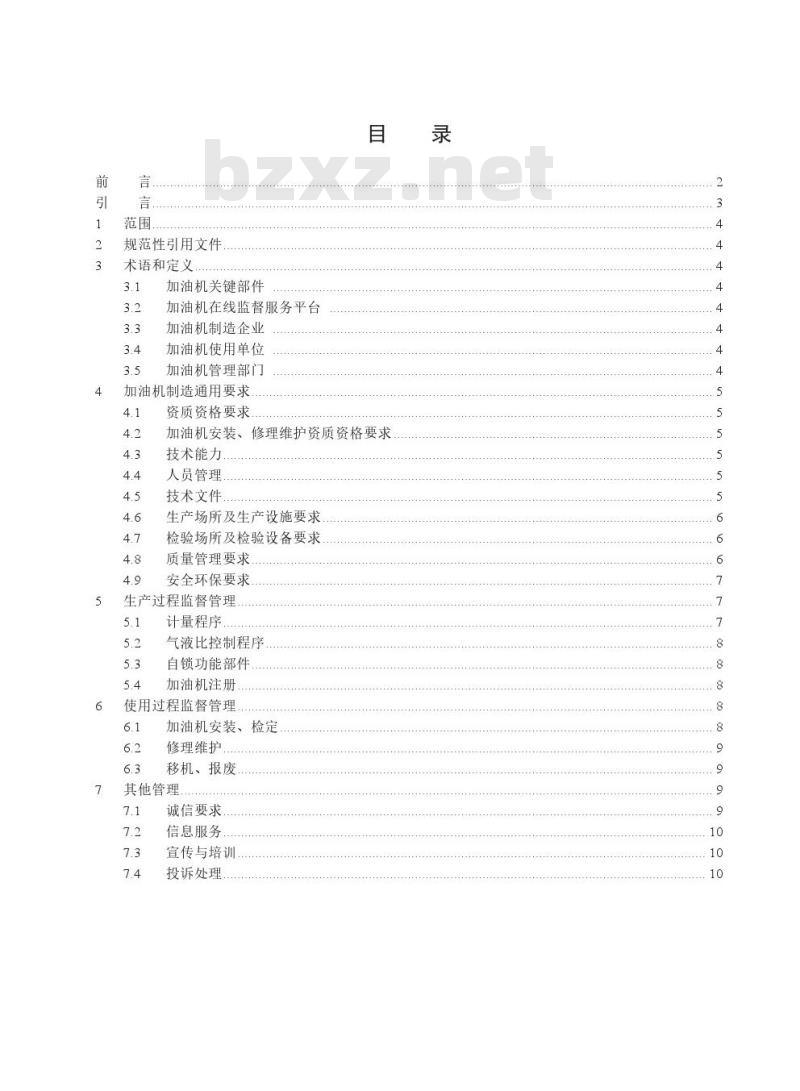

规范性引用文件
术语和定义
加油机关键部件
加油机在线监督服务平台
加油机制造企业
加油机使用单位
加油机管理部门
加油机制造通用要求
资质资格要求
加油机安装、修理维护资质资格要求技术能力，
人员管理
技术文件，
生产场所及生产设施要求
检验场所及检验设备要求
质量管理要求
安全环保要求
生产过程监督管理
计量程序
气液比控制程序
自锁功能部件
加油机注册
使用过程监督管理
加油机安装、检定
修理维护
移机、报废
其他管理
诚信要求
信息服务
宣传与培训，
投诉处理.

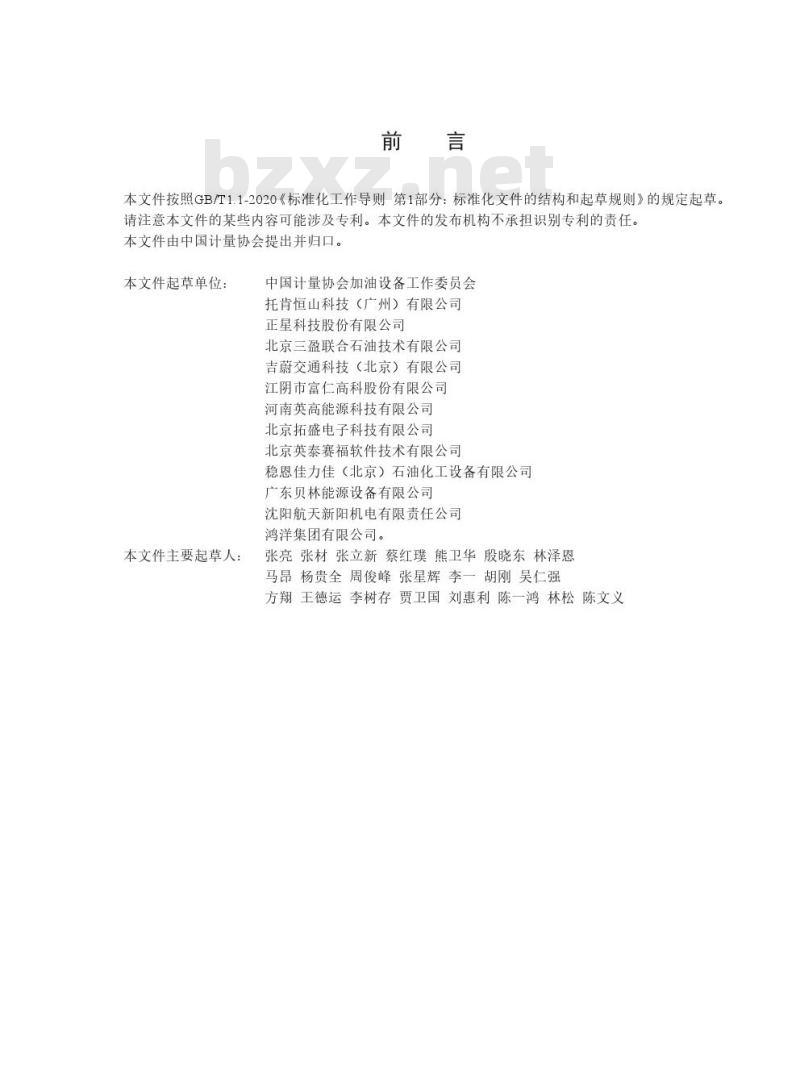

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国计量协会提出并归口。本文件起草单位：
本文件主要起草人：
中国计量协会加油设备工作委员会托肯恒山科技（广州）有限公司正星科技股份有限公司
北京三盈联合石油技术有限公司吉蔚交通科技（北京）有限公司江阴市富仁高科股份有限公司
河南英高能源科技有限公司
北京拓盛电子科技有限公司
北京英泰赛福软件技术有限公司稳恩佳力佳（北京）石油化工设备有限公司广东贝林能源设备有限公司
沈阳航天新阳机电有限责任公司鸿洋集团有限公司。
张亮张材张立新蔡红璞熊卫华般晓东林泽恩马昂杨贵全周俊峰张星辉李一胡刚吴仁强方翔王德运李树存贾卫国刘惠利陈一鸿林松陈文义引言

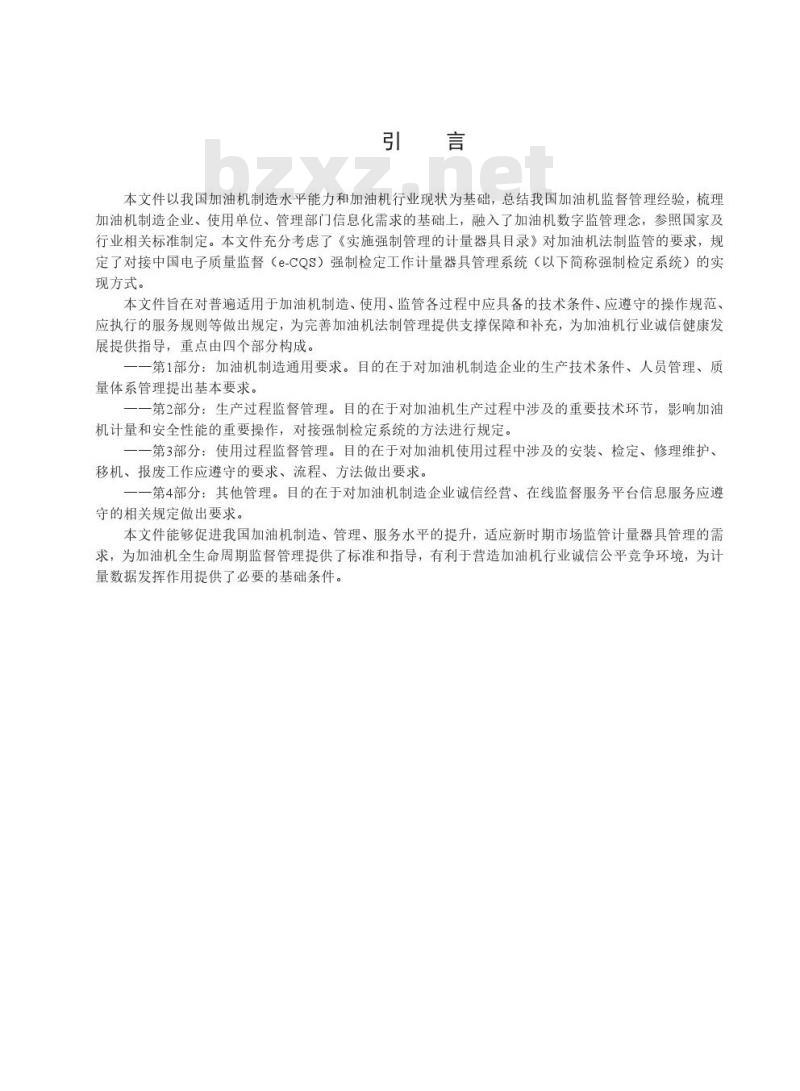

本文件以我国加油机制造水平能力和加油机行业现状为基础，总结我国加油机监督管理经验，梳理加油机制造企业、使用单位、管理部门信息化需求的基础上，融入了加油机数字监管理念，参照国家及行业相关标准制定。本文件充分考虑了《实施强制管理的计量器具目录》对加油机法制监管的要求，规定了对接中国电子质量监督（e-CQS）强制检定工作计量器具管理系统（以下简称强制检定系统）的实现方式。
本文件旨在对普遍适用于加油机制造、使用、监管各过程中应具备的技术条件、应遵守的操作规范、应执行的服务规则等做出规定，为完善加油机法制管理提供支撑保障和补充，为加油机行业诚信健康发展提供指导，重点由四个部分构成。一第1部分：加油机制造通用要求。目的在于对加油机制造企业的生产技术条件、人员管理、质量体系管理提出基本要求。
一第2部分：生产过程监督管理。目的在于对加油机生产过程中涉及的重要技术环节，影响加油机计量和安全性能的重要操作，对接强制检定系统的方法进行规定。一第3部分：使用过程监督管理。目的在于对加油机使用过程中涉及的安装、检定、修理维护、移机、报废工作应遵守的要求、流程、方法做出要求。一第4部分：其他管理。目的在于对加油机制造企业诚信经营、在线监督服务平台信息服务应遵守的相关规定做出要求。
本文件能够促进我国加油机制造、管理、服务水平的提升，适应新时期市场监管计量器具管理的需求，为加油机全生命周期监督管理提供了标准和指导，有利于营造加油机行业诚信公平竞争环境，为计量数据发挥作用提供了必要的基础条件。1范围

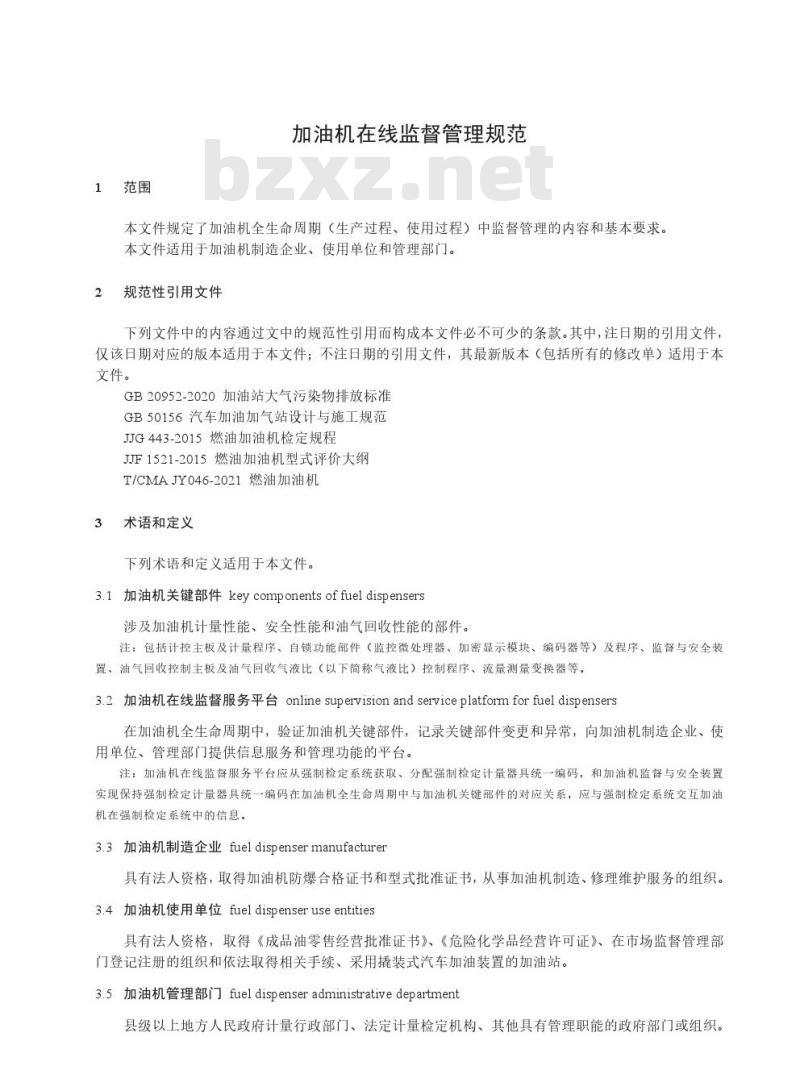

加油机在线监督管理规范
本文件规定了加油机全生命周期（生产过程、使用过程）中监督管理的内容和基本要求。本文件适用于加油机制造企业、使用单位和管理部门。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB20952-2020加油站大气污染物排放标准GB50156汽车加油加气站设计与施工规范JJG443-2015燃油加油机检定规程JF1521-2015燃油加油机型式评价大纲T/CMAJY046-2021燃油加油机
3术语和定义
下列术语和定义适用于本文件。3.1加油机关键部件keycomponentsoffueldispensers涉及加油机计量性能、安全性能和油气回收性能的部件。注：包括计控主板及计量程序、自锁功能部件（监控微处理器、加密显示模块、编码器等）及程序、监督与安全装置、油气回收控制主板及油气回收气液比（以下简称气液比）控制程序、流量测量变换器等。3.2加油机在线监督服务平台onlinesupervisionandserviceplatformforfueldispensers在加油机全生命周期中，验证加油机关键部件，记录关键部件变更和异常，向加油机制造企业、使用单位、管理部门提供信息服务和管理功能的平台。注：加油机在线监督服务平台应从强制检定系统获取、分配强制检定计量器具统一编码，和加油机监督与安全装置实现保持强制检定计量器具统一编码在加油机全生命周期中与加油机关键部件的对应关系，应与强制检定系统交互加油机在强制检定系统中的信息。
3.3加油机制造企业fueldispensermanufacturer具有法人资格，取得加油机防爆合格证书和型式批准证书，从事加油机制造、修理维护服务的组织。3.4加油机使用单位fueldispenseruseentities具有法人资格，取得《成品油零售经营批准证书》、《危险化学品经营许可证》、在市场监督管理部门登记注册的组织和依法取得相关手续、采用撬装式汽车加油装置的加油站。3.5加油机管理部门fueldispenseradministrativedepartment县级以上地方人民政府计量行政部门、法定计量检定机构、其他具有管理职能的政府部门或组织。4加油机制造通用要求
4.1资质资格要求
从事加油机制造的企业应具备以下资质：a）有固定生产经营场所、生产制造加油机所必备的设施设备、人力资源和检验条件等。b）加油机应取得防爆合格证书和型式批准证书，4.2加油机安装、修理维护资质资格要求从事加油机安装、修理维护的企业应具备以下资质：a）加油机制造企业应取得相应资质的检验单位颁发的防爆电气设备安装、修理和维护资格证书。委托第三方安装、修理维护的，受委托的第三方企业应取得相应资质的检验单位颁发的防爆电b）wwW.bzxz.Net
气设备安装、修理和维护资格证书。4.3技术能力
加油机制造企业应具备以下技术能力：根据生产规模配备相应技术人员，能解决企业生产技术和质量问题。具体要求如表1所示。a)
b）具备计控主板和油气回收控制主板自主设计和开发能力。表1技术人员要求
最少的数量
占总人数比例10%且不少于5人
4.4人员管理
相关专业
技术职称
技术员（含）以上
加油机制造企业对技术人员和专业服务人员的管理应符合以下要求学历
大专（含）以上
a）制定技术人员、专业服务人员管理制度，相关制度应在加油机在线监督服务平台注册。技术人员、专业服务人员应与加油机制造企业签署风险防范和保密协议。b）
技术人员、专业服务人员应在加油机在线监督服务平台注册。c
d）技术人员、专业服务人员信息变更时，应在加油机在线监督服务平台更新注册信息。4.5技术文件
加油机制造企业应具有与所生产加油机相适应的技术文件，包括：产品标准、设计文件、工艺文件、生产文件以及检验文件，并保持技术文件的完整性、准确性、统一性与有效性。各种技术文件的会签、标准化审查、更改批准手续应符合有关规定。a）产品标准。加油机制造企业应制定与所生产的加油机相适应的企业标准，企业标准应符合相应的国家标准和行业标准。
设计文件。加油机制造企业应具有与所生产加油机相适应的图样目录、标准件、外购件、零b）
部件明细表、原理图、总装图、电路图、零部件图及可靠性实验报告等设计文件。设计文件应符合相关加油机标准和加油机采购方需求。c）工艺文件。加油机制造企业应具有与加油机的加工、装配、检验和试验等相适应的工艺规程或作业指导书。工艺文件中的技术要求和指标应符合加油机设计的技术要求以及有关标准和规范的要求。
生产文件。加油机制造企业应具有与装配、调试、包装等生产工序相适应的生产文件。d)
检验文件。加油机制造企业应具有物料进厂、零部件加工、检验和整机装配、出厂检验等检验标准、检验规程和检验记录。检验记录内容应真实、完整、准确和清晰。4.6生产场所及生产设施要求
加油机制造企业应有与加油机生产能力和工艺相适应的固定生产场所和生产设施。生产场所。加油机制造企业应具有生产、检验、包装、存储和维修相对独立的功能区域。厂房a
总面积不少于2000m。生产环境应清洁整齐：布局合理，标识清晰，物流通畅：工位器具应齐全；应有人员进出管理、环境温度管控、环境湿度管控、防静电、防振动、防腐蚀、抗干扰、排风和除尘等设施，满足企业相关标准要求，并具有相应的监测设备和监控记录，生产设施。生产设施包括生产设备、工艺装备（含模具）两部分。生产设施应处于完好的状态，b
生产设施的种类、数量、准确度和性能应与生产能力和工艺相适应，生产设施应有管理台帐，由专人使用和定期维护。
4.7检验场所及检验设备要求
加油机制造企业应有与加油机生产能力相适应的检验场所和检验设备。检验场所。加油机制造企业应具有独立的检验场所，面积应与生产能力相适应，待检与已检、a）
合格与不合格区域划分应清晰，环境温度与湿度应满足相关加油机标准和计量检定规程的要求。
检验设备。加油机制造企业应具有相应检验设备，包括生产检验设备与出厂检验设备，种类，数量、准确度和性能与生产能力和工艺相适应。生产检验设备中的各种测量设备应取得有效的检定证书或经校准确认其满足要求；出厂检验设备中的各种测量设备的数量与准确度等级或最大允许误差应满足加油机标准、检定规程或校准规范所规定的要求，计量标准器具及主要配套设备应满足量值溯源要求。应具备的检验设备见表2。表2检验设备表
设备名称
标准金属量器
温度计
压力表
真空表
声级计
湿度计
大气压力表
接地电阻测试仪
耐电强度测试仪
监督与安全功能专用
计量专用设备
8质量管理要求
质量管理体系
技术要求
标准金属量器组的容量应满足所开展的检验工作，最大允许误差应不低于±0.05%测量范围满足-25℃～+55℃，最小分度值不大于0.2℃分度值0.1s
测量范围：（0～0.6）MPa，等级1.6级测量范围：（0～-0.1）MPa，等级1.6级测量范围：（40～120）dB
相对湿度测量范围：0%~100%
测量范围：（80～110）kPa
油罐容积不小于加油机最大流量下10min的排放量加油机制造企业应要建立相应的质量管理体系，要求如下：a）
加油机制造企业应取得有效的ISO9001质量管理体系认证、ISO14001环境管理体系认证和ISO45001职业健康安全管理体系认证。b）
制造、维修单位应有有效ISO10012测量管理体系认证。c）加油机制造企业应建立完善的加油机质量管理体系。所有质量管理相关文件和质量记录应清晰、内容完整、有效且状态受控。质量管理体系应定期评审、动态调整、持续改进。4.8.2质量管理实施
加油机制造企业质量管理实施包括设计和开发、工艺、生产、检验过程的质量控制管理，管理制度应形成文件，并传达至有关人员，被其理解、获取和执行。设计和开发过程质量管理。加油机制造企业应按照设计文件以及设计策划、输入、控制、输出a)
和更改的全过程设计流程进行开发设计，并保留形成的文件信息。设计和开发输入应完整、清楚的包括加油机相关标准以及加油机预期的功能、性能、安全等方面的要求；设计和开发输出应满足设计和开发输入的要求，并提供加油机物料采购、生产和售后服务的依据、加油机特性和加油机采购方接收准则；设计和开发过程应进行控制，实施评审、验证和确认；设计和开发的更改应能被有效识别，并进行评审、控制。b）工艺过程质量管理。加油机制造企业应按照工艺文件进行工艺管控，明确关键或特殊工艺过程。规定加油机生产工艺可追溯的范围、程度，并具备现场核查手段，保证工艺过程质量管控的有效性。
生产过程质量管理。加油机制造企业应按照生产文件、加油机设计要求及相关加油机标准组织生产，生产环境、生产设备、生产人员等应满足生产要求。加油机制造企业应针对外协制定生产外协管理文件，生产过程应有生产管理系统支持与监督，形成相应可追溯的生产记录。检验过程质量管理。加油机制造企业应按照检验文件、相关加油机标准组织检验，检验环境、d
检测设备、检验人员等应满足检验文件要求，检验结果应形成检验记录。加油机制造企业应按照设计需求和器件标准进行元器件供应商的筛选、器件评估和进料检验工e)
作，应有器件供应商的考核制度并定期组织供应商的评定考核工作。f
加油机应按照有关规程进行出厂测试，测试合格后方可进行出货。加油机制造企业应配备能满足出厂检验要求的检验人员，应对检验人员定期培训，保证检验人员具有相应的专业知识和实际操作技能，熟悉和掌握本岗位的检测工作。g）封印及合格证应在加油机测试合格后，包装前进行安装、粘贴。4.9安全环保要求
加油机制造企业生产应符合国家安全和环保相关的法律法规规定和要求。对加油机部件和整机试验用液的管理应保证满足消防安全的有关规定。生产现场应配备安全防火设施，保证安全通道畅通生产过程监督管理
5.1计量程序
加油机制造企业计量程序应符合以下要求：计量程序设计应符合JJG443-2015、JJF1521-2015、T/CMAJY046-2021的功能要求，应对计a)
量程序进行功能测试，并保留测试报告。生产使用的计量程序，应明确版本信息，经专用签名工具进行数字签名，在加油机在线监督服b）
务平台注册，并保留数字签名记录。?
停止使用的计量程序，应在加油机在线监督服务平台注销。加油机制造企业应制订计量程序管理制度，安排专人管理计量程序专用签名工具，人员不应为d)
该计量程序的开发人员。
5.2气液比控制程序
加油机制造企业气液比控制程序应符合以下要求：a）气液比控制程序设计应符合GB20952-2020、T/CMAJY046-2021的功能要求，应对气液比控制程序进行功能测试，并保留测试报告。b）
生产使用的气液比控制程序，应明确版本信息，经专用签名工具进行数字签名，在加油机在线监督服务平台注册，并保留数字签名记录。停止使用的气液比控制程序，应在加油机在线监督服务平台注销。c
加油机制造企业应制订气液比控制程序管理制度，安排专人管理气液比控制程序专用签名工具，人员不应为该气液比控制程序的开发人员。5.3自锁功能部件
自锁功能部件应符合以下要求：自锁功能部件设计应符合JG443-2015、JJF1521-2015、T/CMAJY046-2021的功能要求，应a)
对自锁功能部件进行功能测试，并保留测试报告。b）
生产使用的自锁功能部件程序，应明确版本信息，经专用签名工具进行数字签名，在加油机在线监督服务平台注册，并保留数字签名记录。自锁功能部件生产完成后，应在加油机在线监督服务平台注册。d)
停止使用的自锁功能部件程序，应在加油机在线监督服务平台注销。自锁功能部件制造企业应制定自锁功能部件管理制度，安排专人管理自锁功能部件程序专用签e)
名工具，人员不应为该自锁功能的程序开发人员。5.4加油机注册
加油机出厂前应完成注册流程，具体流程如下：加油机整机生产和性能测试完成后，加油机制造企业应在加油机在线监督服务平台注册整机信a)
息。包括但不限于加油机制造企业名称、加油机生产编号、加油机机型、关键部件信息、制造日期等。
加油机制造企业应使用专用设备，通过加油机在线监督服务平台进行关键部件验证。包括但不限于计控主板及计量程序，自锁功能部件（监控微处理器、加密显示模块、编码器）及程序，油气回收控制主板及气液比控制程序（适用时）等，流量测量变换器生产编码无需进行验证。加油枪应通过加油机在线监督服务平台获取强制检定计量器具统一编码，通过专用工具生成标签并粘贴在加油机的明显位置。6
使用过程监督管理
6.1加油机安装、检定
加油机安装
加油机安装应符合以下流程和要求：a)
加油机使用环境要求见GB50156。加油机安装前，施工人员应检查加油机是否封印齐全，标识完整。加油机安装应确保管道联接b）
可靠、电气线路接线正确、可靠、规范，施工工艺要求见GB50156。c
加油机安装完毕后应开展测试工作，测试内容包括管道测试、电气线路测试、防爆安全性检查等内容，应保证加油机管道完整，接线、接地正确规范，符合电气设备防爆型式完整性的要求。加油机安装人员应通过专用设备核验加油机出厂注册信息，并在加油机在线监督服务平台进行d)
