HG 2942-1998.Tyre valves for cycles.
1范围
HG 2942规定了力车内胎气门嘴(以下简称气门嘴)的产品型式、技术要求、密封性试验方法和检验规则等。
HG 2942适用于手推车、三轮车及自行车充气轮胎用气门嘴。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文.本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 196-81普通螺纹基本尺寸 (直径1~600 mm)
GB/T 2828-87逐批检查计数抽样程序及抽样表(适用于连续批的检查)
GB/ T 3900-91轮胎气门嘴系列
3产品分类与标记
产品分类与标记应符合GB/T 3900的规定。
4结构型式、主要尺寸和材料
4.1气门嘴的结构型式见图1。
5技术要求
5.1产品应符合本标准的要求。
5.2金属零件表面均需有防腐镀层。
5.3 气门嘴装配性能良好。
5.4 外观质量:各零件均不得有气孔、缩孔、裂纹、机械损伤等影响使用的缺陷。
5.5密封性: 应承受1 MPa的气压。
6密封性试验方法
将套有橡胶管的气门芯及压芯螺母按图1所示装配在嘴体上,在嘴体中4. 8孔内通人1 MPa的压缩空气,浸人水中,嘴口向上距水面约20mm处,并保持20s,查看各部位有无气泡逸出。
7检验规则
7.1气门嘴应由制造厂质量检验部门按本标准检验,并出具产品质量合格证。
7.2产品检查的程序和检查的实施应符合GB/T2828的规定。
7.2.1 同型号、同规格的一个入库批或发货批为一个检查批。
7.2.2本标准把不合格按质量特性的重要性分为A类不合格、B类不合格和C类不合格。各类又分为若千个检查组,详见表2。

标准图片预览






标准内容

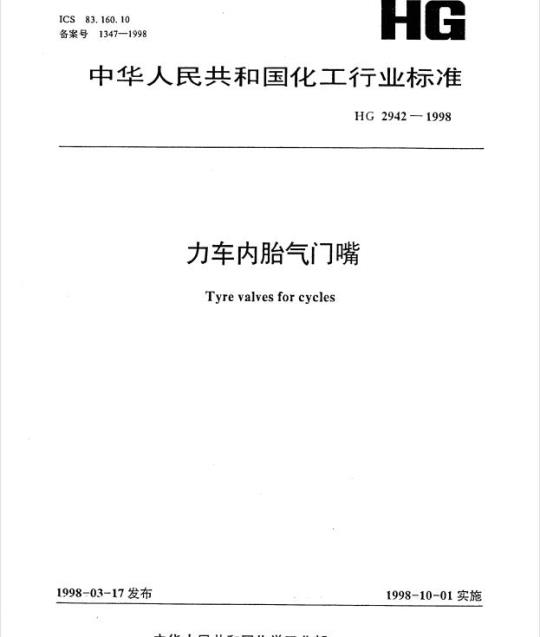

ICS83.160.10
备案号1347—1998
中华人民共和国化工行业标准
HG2942-1998
力车内胎气门嘴
Tyrevalves forcycles
1998-03-17发布
中华人民共和国化学工业部
1998-10-01实施
HG2942—1998
本标准是根据近几年来我国力车内胎气门嘴发展状况和GB1704一88(后调为行业标准HG2942--1988)的执行及用户使用情况进行修订的.本标准非等效采用了日本JISD9422—1983《自行车用轮胎气门嘴》。
本标准根据GB/T1.1—1993、GB/T1.221993的规定,调整了编写格式和规则.根据GB/T3900--91的规定,修订了力车内胎气门嘴的产品分类与标记,本标准在保证产品质量的基础上,考虑到气门嘴生产的实用性,将原HG2942一1988标准零件图中不影响互换性和密封性的非主要尺寸及公差进行了删除。同时修订和补充了检验规则。本标准从生效之日起,同时代替HG2942一1988.本标准由中华人民共和国化学工业部提出。本标准由全国轮胎轮辋标准化技术委员会归口。本标准由上海气门嘴厂负责起草。本标准主要起草人:陈德忠、杨丽英。本标准1979年9月首次发布.1988年5月第一次修订,本标准委托全国轮胎轮辆标准化技术委员会气门嘴标准化分技术委员会负责解释。范围
中华人民共和国化工行业标准
力车内胎气门嘴
Tyrevalves forcycles
HG2942—1998
代替HG2942—1988
本标准规定了力车内胎气门嘴(以下简称气门嘴)的产品型式、技术要求、密封性试验方法和检验规则等。
本标准适用于手推车、三轮车及自行车充气轮胎用气门嘴,2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文,本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性、GB/T196—81普通螺纹基本尺寸(直径1~600mm)GB/T2828一87逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T3900—91轮胎气门嘴系列
3产品分类与标记
产品分类与标记应符合GB/T3900的规定。4结构型式、主要尺寸和材料
4.1气门嘴的结构型式见图1.
中华人民共和国化学工业部1998-03-17批准1998-10-01实施
HG2942
1一嘴体;2气门芯;3—防护帽;4一压芯螺母;5—橡胶管;6—圆螺母;7—六角螺母;8-垫片图1气门嘴结构型式
4.2零件名称、形式、主要尺寸及材料应符合表1和图2~图9的规定.表1
零件名称
气门芯
防护幅
玉芯螺母
橡胶管
圆螺母
六角螺母
形式及主要尺寸
黄铜或压铸锌合金
黄铜或压铸锌合金
铜板或钢板
用户白备
HG 2942-1998
@4.2*0.18
Z1-13-1
图2嘴体
ZI-13-2
HG 2942--1998
图3气门芯
图4防护帽
HG29421998www.bzxz.net
图5压芯螺母
图6橡胶管
图7圆螺母
HG2942-1998
图8六角螺母
图9垫片
HG2942—1998
4.3气门嘴螺纹5CV、8CV基本尺寸按GB/T196中公式计算,螺纹极限尺寸及公差见图10.P
内螺纹
外螺纹
5技术要求
(参考)
(参考)
5.1产品应符合本标准的要求。
5.2金属零件表面均有防腐镀层。最
