HG/T 2024-2009
基本信息
标准号： HG/T 2024-2009
中文名称：代替 HG/T 2024-1991 水处理剂阻垢性能的测定方法鼓泡法
标准类别：化工行业标准(HG)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：217798
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 2024-2009.Determination of scale inhibition performance of water treatment agents-Bubble method.
1范围
HG/T 2024规定了用鼓泡法测定水处理剂抑制碳酸钙垢析出的阻垢性能的实验室方法。
HG/T 2024在原理上也适用于测定水处理剂抑制碳酸锶或碳酸钡垢析出的阻垢性能。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 601化学试剂标准滴定溶液的制备
GB/T 603化学试剂试验方法中所用制剂及制品的制备(GB/T603--2002,neqISO6353-1:1982)
GB/T 6682分 析实验室用水规格和试验方法(GB/T 6682- -2008 ,mod ISO 3696 : 1987)
3方法提要
冷却水中的结垢,通常是由于水中的碳酸氢钙在受热和曝气条件下分解,生成难溶的碳酸钙垢而引起的。其反应式可以表示为:
本方法以含Ca(HCO3)2的配制水和水处理药剂制备成试液(模拟冷却水)。为了模拟冷却水在换热器中受热和在冷却塔中曝气两个过程,本方法在升高了的温度下,向试液中鼓入一定流量的空气,以带走其中的二氧化碳,促使碳酸氢钙加速分解为碳酸钙,然后测定试液中钙离子的稳定浓度。钙离子的稳定浓度愈大,则该水处理剂的阻垢性能愈好。
4试剂和材料
本标准所用试剂和水,在没有注明其他要求时,均指分析纯试剂和符合GB/T 6682三级水的规定。
试验中所需标准溶液、制剂及制品,在没有特殊注明时，均按GB/T 601、GB/T 603之规定制备。
1范围
HG/T 2024规定了用鼓泡法测定水处理剂抑制碳酸钙垢析出的阻垢性能的实验室方法。
HG/T 2024在原理上也适用于测定水处理剂抑制碳酸锶或碳酸钡垢析出的阻垢性能。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 601化学试剂标准滴定溶液的制备
GB/T 603化学试剂试验方法中所用制剂及制品的制备(GB/T603--2002,neqISO6353-1:1982)
GB/T 6682分 析实验室用水规格和试验方法(GB/T 6682- -2008 ,mod ISO 3696 : 1987)
3方法提要
冷却水中的结垢,通常是由于水中的碳酸氢钙在受热和曝气条件下分解,生成难溶的碳酸钙垢而引起的。其反应式可以表示为:
本方法以含Ca(HCO3)2的配制水和水处理药剂制备成试液(模拟冷却水)。为了模拟冷却水在换热器中受热和在冷却塔中曝气两个过程,本方法在升高了的温度下,向试液中鼓入一定流量的空气,以带走其中的二氧化碳,促使碳酸氢钙加速分解为碳酸钙,然后测定试液中钙离子的稳定浓度。钙离子的稳定浓度愈大,则该水处理剂的阻垢性能愈好。
4试剂和材料
本标准所用试剂和水,在没有注明其他要求时,均指分析纯试剂和符合GB/T 6682三级水的规定。
试验中所需标准溶液、制剂及制品,在没有特殊注明时，均按GB/T 601、GB/T 603之规定制备。
标准图片预览
标准内容

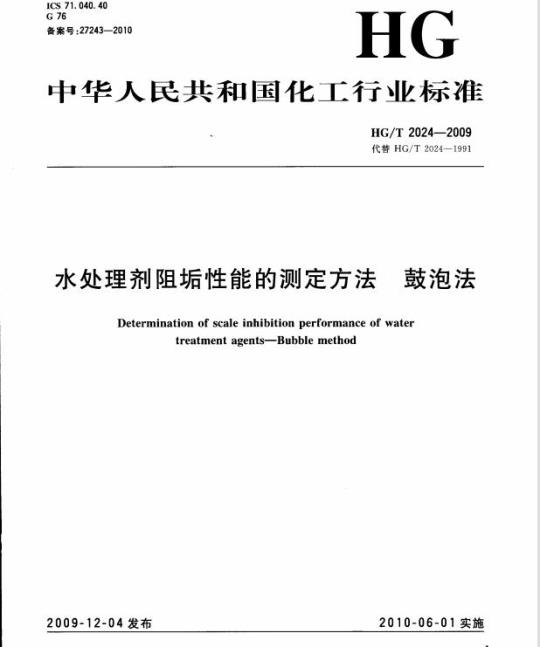

ICS71.040.40
备案号：27243—2010
中华人民共和国化工行业标准
HG/T2024—2009
代替HG/T2024—1991
水处理剂阻垢性能的测定方法
鼓泡法
Determination of scale inhibition performance of watertreatment agentsBubble method2009-12-04发布
2010-06-01实施
中华人民共和国工业和信息化部发布
本标准代替HG/T2024—1991《水处理剂阻垢性能的测定方法鼓泡法》。本标准与HG/T2024一1991相比，主要变化如下：增加了硼砂缓冲溶液；
一对文本结构和文字进行了修改。本标准由中国石油和化学工业协会提出。本标准由全国化学标准化技术委员会水处理剂分会（SAC/TC63/SC5)归口。HG/T2024—2009
本标准负责起草单位：河南清水源科技股份有限公司、中海油天津化工研究设计院、天津正达科技有限责任公司。
本标准主要起草人：王志清、白莹、李琳、李翠娥、邵宏谦。本标准于1991年首次发布。
1范围
水处理剂阻垢性能的测定方法鼓泡法HG/T2024-2009
本标准规定了用鼓泡法测定水处理剂抑制碳酸钙垢析出的阻垢性能的实验室方法。本标准在原理上也适用于测定水处理剂抑制碳酸锶或碳酸钡垢析出的阻垢性能。2规范性引用文件bzxZ.net
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T601化学试剂标准滴定溶液的制备GB/T603化学试剂试验方法中所用制剂及制品的制备（GB/T603一2002，neqISO6353-1：1982)
GB/T6682分析实验室用水规格和试验方法（GB/T6682—2008，modISO3696：1987）3方法提要
冷却水中的结垢，通常是由于水中的碳酸氢钙在受热和曝气条件下分解，生成难溶的碳酸钙垢而引起的。其反应式可以表示为：
Ca(HCOa)2-CaCOa++COz++H20
本方法以含Ca(HCO:)2的配制水和水处理药剂制备成试液（模拟冷却水）。为了模拟冷却水在换热器中受热和在冷却塔中曝气两个过程，本方法在升高了的温度下，向试液中鼓入一定流量的空气，以带走其中的二氧化碳，促使碳酸氢钙加速分解为碳酸钙，然后测定试液中钙离子的稳定浓度。钙离子的稳定浓度愈大，则该水处理剂的阻垢性能愈好。4试剂和材料
本标准所用试剂和水，在没有注明其他要求时，均指分析纯试剂和符合GB/T6682三级水的规定。
试验中所需标准溶液、制剂及制品，在没有特殊注明时，均按GB/T601、GB/T603之规定制备。
4.1氢氧化钾溶液：200g/L。
4.2硼砂缓冲溶液：pH~9，称取3.80g十水四硼酸钠(Na2BO7·10H2O)溶于水中并稀释到1L。4.3乙二胺四乙酸二钠标准滴定溶液：c(EDTA)约0.01mol/L。4.4盐酸标准滴定溶液：c(HCI)约0.1mol/L。4.5钙-羧酸指示剂：称取0.2g钙-羧酸指示剂[2-羟基-1-(2-羟基-4-磺基-1-萘偶氮)-3-萘甲酸］与100g氯化钾混合研磨均匀，贮存于磨口瓶中。4.6溴甲酚绿-甲基红指示液。
4.7碳酸氢钠标准溶液：1mL约含18.3mgHCO3。4.7.1制备
称取25.2g碳酸氢钠置于100mL烧杯中，用水溶解，全部转移至1000mL容量瓶中，用水稀释至1
HG/T2024—2009
刻度，摇匀。贮存期为30d。
4.7.2标定
移取碳酸氢钠标准溶液5.00mL置于250mL锥形瓶中，加约50mL水，三滴至五滴溴甲酚绿-甲基红指示液，用盐酸标准滴定溶液滴定至溶液由绿色突变为暗红色即为终点。4.7.3计算
碳酸氢根离子（HCO）含量以质量浓度ei计，数值以mg/mL表示，按式（1)计算：o
式中：
V1—滴定中消耗的盐酸标准滴定溶液的体积的数值，单位为毫升(mL)；-盐酸标准滴定溶液实际浓度的准确数值，单位为摩尔每升（mol/L)；V—所取碳酸氢钠标准溶液的体积的数值，单位为毫升(mL)；M—碳酸氢根离子（HCO=）摩尔质量的数值，单位为克每摩尔（g/mol)(M=61.00）。4.8氯化钙标准溶液：1mL约含有6.0mgCa2+。(1)
4.8.1制备
称取16.7g无水氯化钙置于100mL烧杯中，用水溶解，全部转移至1000mL容量瓶中，用水稀释至刻度，摇匀。
4.8.2标定
移取氯化钙标准溶液2.00mL置于250mL锥形瓶中，加约80mL水、5mL氢氧化钾溶液、约0.2g钙-羧酸指示剂，用乙二胺四乙酸二钠标准滴定溶液滴定至溶液颜色由紫红色变为亮蓝色时即为终点。
4.8.3计算
钙离子(Ca2+）含量以质量浓度Pz计，数值以mg/mL表示，按式(2)计算：P2
式中：
V1-—滴定中消耗乙二胺四乙酸二钠标准滴定溶液的体积的数值，单位为毫升（mL）；一乙二胺四乙酸二钠标准滴定溶液的实际浓度的准确数值，单位为摩尔每升（mol/L)；V—所取氯化钙标准溶液的体积的数值，单位为毫升(mL)；M-—钙离子(Ca2+）摩尔质量的数值，单位为克每摩尔（g/mol)（M=40.08）。5仪器、设备
5.1试验装置见图1。
鼓气装置；
气体转子流量计；
控温仪；
恒温水浴：
电加热器；
测温探头：
玻璃冷凝器；
三颈烧瓶；
温度计；
搅拌器：
-鼓泡头。
图1试验装置
气体转子流量计：16L/h～160L/h。控温仪：0℃~100℃。
恒温水浴：温度控制在（60士1）℃。玻璃冷凝器：内冷式，磨口29mm/32mm，长300mm。三颈烧瓶：磨口29mm/32mm，500mL。温度计：50℃～100℃，分度值0.1℃。鼓泡头：砂芯，圆球形（直径25mm）或圆柱形（直径20mm，长24mm）。6水处理剂样品
HG/T2024—2009
水处理剂样品溶液：1.00mL含有0.500mg水处理剂（以干基计），也可以根据需要，配成其他6.1
浓度。
用减量法称取质量为α1（g）的水处理剂样品，精确至0.2mg，置于500mL容量瓶中；加水溶解，用水稀释至刻度，摇勾。
a1值按式(3)计算：
0.500X500_0.250
式中：
一水处理剂样品中固体含量的质量分数，以%表示。7测定步骤
7.1试液制备
在500mL容量瓶中加人250mL水，用滴定管加人一定体积的碳酸氢钠标准溶液，使碳酸氢根离子（HCO=）的量为732mg。移入一定体积的水处理剂样品溶液，摇匀。然后加入20mL硼砂缓冲溶液，摇匀。用滴定管缓慢加人一定体积的氯化钙标准溶液（边加边摇动），使钙离子（Ca2+）的量为240mg，用水稀释至刻度，摇匀。3
HG/T2024—2009
7.2阻垢性能测定
量取约450mL试液于500mL三颈烧瓶中。将此烧瓶浸人60℃土1℃的恒温水浴中，按试验装置安装，同时，以80L/h的流量鼓人空气。经6h后，停止鼓人空气，取出三颈烧瓶，放至室温，此溶液即为钙离子稳定浓度溶液。过滤后移取适量体积此溶液于250mL锥形瓶中，加约80mL水。改用10mL滴定管，按标定氯化钙溶液的方法，测定钙离子的稳定浓度。8结果计算
水处理剂的阻垢性能以钙离子稳定浓度β计，单位以毫克每升（mg/L)表示，按式(4)计算：VicM
式中：
V1一一测定钙离子稳定浓度时所消耗乙二胺四乙酸二钠标准滴定溶液的体积的数值，单位为毫升(mL);
乙二胺四乙酸二钠标准滴定溶液的浓度的准确数值，单位为摩尔每升（mol/L)；-钙离子摩尔质量的数值，单位为克每摩尔（g/mol)（M=40.08)；M-
9允许差
移取钙离子稳定浓度溶液的体积的数值，单位为毫升（mL)。取平行测定结果的算术平均值为测定结果，平行测定结果的绝对差值不大于1.5mg/L，钙离子稳定浓度在25mg/L～50mg/L范围内。4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
