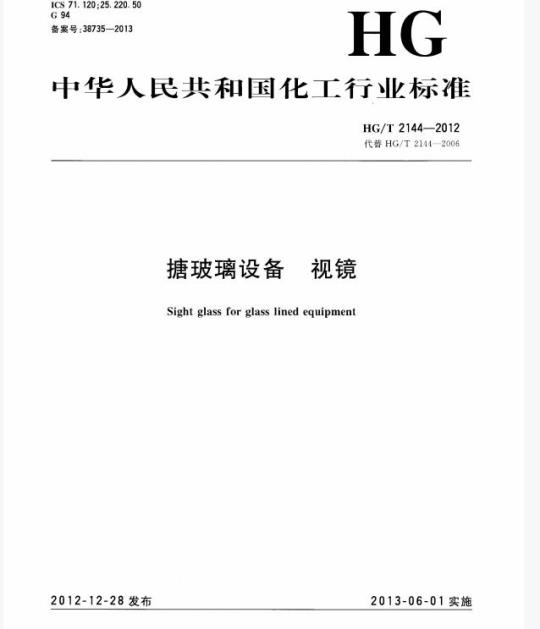

中华人民共和国化工行业标准 HG/T 2144—2012 代替 HG/T 2144—2006 搪玻璃设备视镜 Sight glass for glass lined equipment 2012-12-28 发布 2013-06-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 HG/T 2144—2006《搪玻璃设备视镜》，与 HG/T 2144—2006 相比，主要技术变化如下： 一、依据 GB/T 23259《压力容器用视镜玻璃》规定了视镜玻璃的厚度；增加了公称直径为 DN200 规格的搪玻璃视镜。本标准的附录 A 为资料性附录。 本标准由中国石油和化学工业联合会提出。本标准由全国搪玻璃设备标准化技术委员会归口。 本标准起草单位：湖州华丰工业玻璃制品厂、天华化工机械及自动化研究设计院。 本标准主要起草人：沈欢华、张楠。 本标准所代替标准的历次版本发布情况为：HG 5-270—1969、HG 5-270—1979、HG/T 2144—1991、HG/T 2144—2006。 1 范围 本标准规定了搪玻璃设备用视镜的视镜玻璃、型式、基本参数及尺寸、技术要求、出厂文件、包装、运输和贮存。 本标准适用于公称压力小于或等于 1.0MPa，设计温度 -20℃～200℃ 的搪玻璃设备用视镜。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅所注日期的版本适用于本文件。凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差 GB/T 5782 六角头螺栓 GB/T 6170 六角螺母 GB/T 23259 压力容器用视镜玻璃 GB/T 25025 搪玻璃设备技术条件 HG/T 2050 搪玻璃设备垫片 HG/T 2105 搪玻璃设备活套法兰 HG/T 2060 钢制管法兰用非金属平垫片（PN 系列） HG 20660 压力容器中化学介质毒性危害和爆炸危险程度分类 3 视镜玻璃 3.1 视镜玻璃为钢化硼硅玻璃。 3.2 视镜玻璃的形位公差、透光率、外观质量应符合 GB/T 23259 的要求。 3.3 视镜玻璃的理化性能指标除应满足 GB/T 23259 的要求外，其耐酸、耐碱性能还应达到 GB/T 25025 规定的通用型搪玻璃釉的耐腐蚀性能指标。 4 型式、基本参数及尺寸 4.1 视镜的型式、基本参数及尺寸见图 1 及表 1、表 2。 4.2 PN0.6 视镜的型式、基本参数及尺寸参见附件 A。 表 1 视镜部件及材料 | 件号 | 名称 | 标准号 | 数量 | 材料 | 备注 | | :--- | :--- | :--- | :--- | :--- | :--- | | 1 | 活套法兰 | HG/T 2105 | 1 | 按介质要求 | | | 2 | 垫片 | HG/T 2050 | 1 | 改性、填充聚四氟乙烯板 | | | 3 | 视镜玻璃 | GB/T 23259 | n | 按介质要求 | | | 4 | 压盖 | HG/T 2060 | n | 按介质要求 | | | 5 | 密封垫 | HG/T 20660 | n | 按介质要求 | | | 6 | 螺栓 | GB/T 5782 | n | 8.8 级 | | | 7 | 螺母 | GB/T 6170 | n | 8 级 | | 密封用垫片的材料可以根据操作条件及介质特性选用。选用本标准以外的材料时，应在订货时注明。压盖的材料、检验方法应与活套法兰相一致。 表 2 视镜基本参数及尺寸 | 公称压力 PN/MPa | 公称直径 DN/mm | d/mm | d2/mm | di/mm | D/mm | 厚度/mm | 参考质量 kg | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 1.0 | 65 | 68 | 122 | 145 | 185 | 6 | 3.5 | | 1.0 | 80 | 83 | 138 | 160 | 200 | 15 | 3.5 | | 1.0 | 100 | 103 | 158 | 180 | 220 | 20 | 9.5 | | 1.0 | 125 | 128 | 188 | 210 | 250 | 20 | 12.5 | | 1.0 | 150 | 153 | 212 | 240 | 285 | 25 | 19.5 | | 1.0 | 200 | 203 | 268 | 295 | 340 | 30 | 21.5 | 4.3 标记示例：符合 HG/T 2144，公称压力为 1.0MPa，公称直径为 100mm 的搪玻璃视镜标记如下： 搪玻璃视镜 HG/T 2144-PN1.0-DN100 标记中各要素的含义如下： PN1.0 —— 公称压力为 1.0MPa； DN100 —— 公称直径为 100mm。 5 技术要求 5.1 视镜玻璃的制造、检验、试验和验收...
