HG/T 4298-2012.Glass-lined porous plate-type condenser.
1范围
HG/T 4298规定了多孔搪玻璃片式冷凝器的型式、基本参数、主要尺寸和要求以及铭牌、出厂文件及包装、运输。
HG/T 4298适用于器内设计压力大于-0.1 MPa、小于0.1 MPa,夹层内设计压力小于等于0. 25 MPa,冷凝器面积3㎡~30㎡ ,器内工作温度0°C~200°C,夹层内工作温度小于等于95°C的多孔搪玻璃片式冷凝器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 94.3弹性垫圈技术条件鞍形、波形弹性垫圈
GB/T 898 双头螺柱bm=1.25 d
GB/T 61701型六角螺母
GB 25025搪玻璃设备技术条件
HG/T 2049搪玻璃设备高颈法兰
HG/T 2054搪玻璃设备卡子
HG/T 2143搪玻璃设备管口
HG/T 20592钢制管法兰(PN 系列)
QB/T 3627聚四氟乙烯薄膜
3术语和定义
下列术语和定义适用于本文件。
3.1
多孔搪玻璃片式冷凝器 glass-lined porous plate type condenser
单片由两碟片焊制,并分别制作成大孔和多孔,间隔重叠组合的搪玻璃冷凝器。
4型式、基本参 数和主要尺寸

ICS71.120;25.220.50
备案号：36869—2012

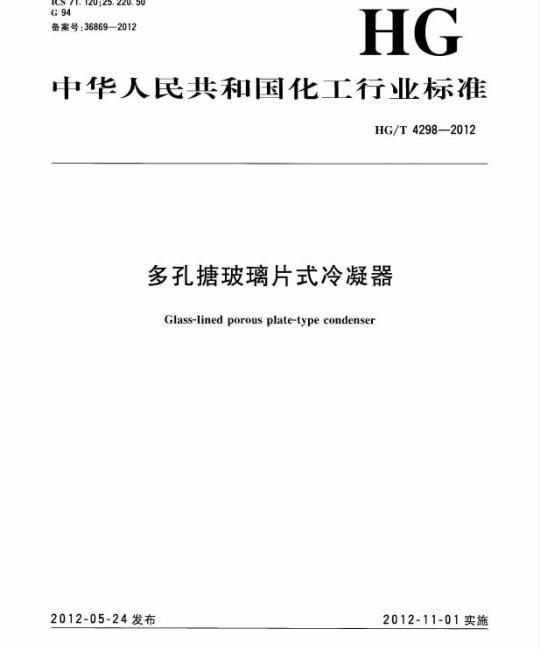

中华人民共和国化工行业标准
HG/T 4298—2012
多孔糖玻璃片式冷凝器
Glass-lined porous plate-type condensen2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国糖玻璃设备标准化技术委员会归口本标准起草单位：南京氟源化工管道设备有限公司。本标准主要起草人：王纯星、何耀煌、吕小牛、尹光凯。HG/T4298—2012
1范围
多孔糖玻璃片式冷凝器
HG/T4298—2012
本标准规定了多孔塘玻璃片式冷凝器的型式、基本参数、主要尺寸和要求以及铭牌、出厂文件及包装、运输。
本标准适用于器内设计压力大于一0.1MPa、小于0.1MPa，夹层内设计压力小于等于0.25MPa，冷凝器面积3m2～30m2，器内工作温度0℃～200℃，夹层内工作温度小于等于95℃的多孔糖玻璃片式冷凝器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T94.3弹性垫圈技术条件鞍形、波形弹性垫圈GB/T898双头螺柱bm=1.25d
GB/T61701型六角螺母
GB25025塘玻璃设备技术条件
HG/T2049塘玻璃设备高颈法兰
HG/T2054塘玻璃设备卡子
HG/T2113塘玻璃设备管口
HG/T20592钢制管法兰（PN系列）QB/T3627聚四氟乙烯薄膜
3术语和定义
下列术语和定义适用于本文件。3.1
多孔塘玻璃片式冷凝器glass-lined porous plate-type condenser单片由两碟片焊制，并分别制作成大孔和多孔，间隔重叠组合的塘玻璃冷凝器。4型式、基本参数和主要尺寸
4.1型式
多孔片式冷凝器由器盖、器底、冷凝中片1、冷凝中片2组成，夹层内冷却水由器外接头串联或并联连接。
多孔片式冷凝器型式、基本参数和主要尺寸见图1、表1、表2和表3HG/T 4298—2012
多孔糖玻璃片式冷凝器
标准号
HG/T2054
GB/T 6170
GB/T898
GB/T 94. 3
4.2冷凝片面积
管口附件
明细表
冷凝中片1免费标准bzxz.net
冷凝中片2
密封圈
接管组
塘玻璃环
卡子AM20
螺母M20
双头螺柱
弹性垫圈
管口公称直径
组合件
符合GB25025要求
符合GB25025要求
符合GB25025要求
组合件
夹布压力胶管
符合GB25025要求
符合GB25025要求
组合件
组合件
标准编号
HG/T2143
HG/T2143
HG/T 20592
HG/T 20592
HG/T 20592
HG/T 20592
HG/T 4298—2012
塘玻璃
塘玻璃
根据规格确定数量
根据规格确定数量
根据规格确定数量
根据规格确定数量
单位为毫米
热流体进料口
热流体出料口
冷却水进口
冷却水出口
冷却水进口
冷却水出口
多孔糖玻璃片式冷凝器由器盖、器底和冷凝片组成，冷凝面积为三者之和。冷凝片冷凝面积分两种规格：0.63m2/片、1.0m2/片，分别以WN-0.63和WN-1表示。器盖和器底的冷凝面积为冷凝片面积的二分之
HG/T4298—2012
冷凝片数
塘玻璃
环数量
冷凝面积
尺寸表
4.3密封圈
4.3.1密封圈型式、基本参数和主要尺寸见图2、表1和表5。图2密封圈
单位为毫米
3—$23
标准号
QB/T 3627
外衬套
内垫片
表4尺寸表
5明细表
HG/T4298—2012
单位为毫米
聚四氟乙烯
非金属软质垫片（按介质和使用温度要求）4.3.2密封圈用聚四氟乙烯应符合QB/T3627规定，厚度均匀，允许偏差为±0.1mm，密封平面不允许有皱纹及径向沟槽。
4.3.3塘玻璃环型式、基本参数和主要尺寸见图3、表6和表7。D
表面据玻璃
图3糖玻璃环
尺寸表
标准号
HG/T2049
表７7明细表
高颈法兰
单位为毫米
符合GB25025要求
4.3.4器盖、器底、冷凝中片1、冷凝中片2型式、基本参数和主要尺寸见图4、图5、图6、图7和表8。5
HG/T 4298—2012
表面塘玻璃
图4器盖
表面玻璃
ENNNNNNNAN
NONINN
冷凝器中片1
HG/T 4298—2012
