HG/T 2057-2011.Mechanical seals for glass lined vessel.
1范围
HG/T 2057规定了在搪玻璃搅拌容器上部安装的搪玻璃搅拌轴用机械密封的型式、主要尺寸、标记、技术要求、试验、安装和使用要求、包装、运输和贮存。
HG/T 2057适用于设计压力-0.1MPa~1.6MPa,设计温度-40℃~200℃ ,搅拌轴(或轴套)外径为40mm~160mm,转轴线速度小于2m/s的搪玻璃搅拌容器用机械密封。
2规范性引 用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 1184形状和位置公差未注公差值
GB 25025搪玻璃设备技术条件
HG/T 2099釜用机械密封试验规范
HG/T 2122釜用机械密封辅助装置
HG/T 2269釜用机械密封技术条件
3型式及主要 尺寸
3.1密封一般介质时,搪玻璃搅拌容器的机械密封采用单端面的小弹簧四氟乙烯波纹管型(设计代号为212型),其结构见图1、图2,主要尺寸见表1。
212型机械密封适用范围:搪玻璃搅拌轴轴径40mm~110 mm时，设计压力0MPa~0.4MPa;搪玻璃搅拌轴轴径125mm~160mm时,设计压力0MPa~0.25MPa.

ICS71.120;25.220.50
备案号：34489—2012

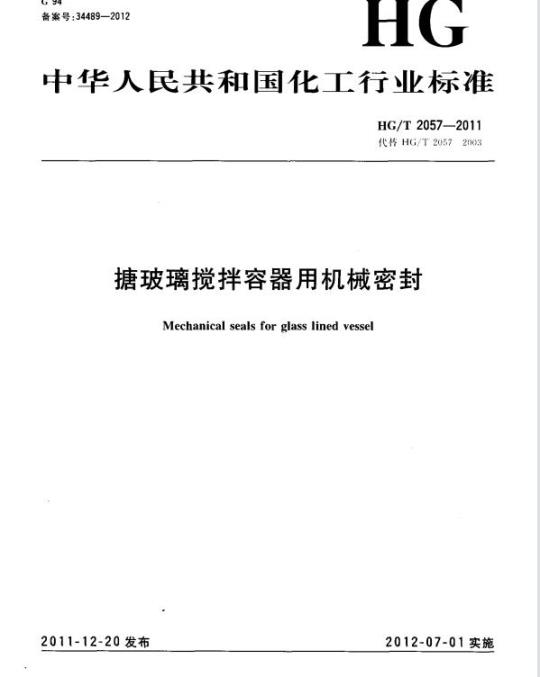

中华人民共和国化工行业标准
HG/T2057—2011
代格HG/T20572003
糖玻璃搅拌容器用机械密封
Mechanical seals for glass lined vessel2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布
本标准代替HG/T2057·--2003《糖玻璃搅拌容器用机械密封》。本标准与HG/T2057—2003相比主要变化如下：最大搅拌轴（或轴套）外径由140mm提高到160mm；HG/T2057—2011
---对机械密封的外形尺寸及安装结构作了调整，其中单端面机械密封的连接尺寸由原来的按0.6MPa压力等级法兰尺寸改为按1.0MPa压力等级法兰尺寸；增加了2009型轴向双端面机械密封，其适用压力为1.6MPa；删去了机封零件明细表。
本标准由中国石油和化学工业协会提出。本标准由全国携玻璃设备标准化技术委员会归口。本标准起草单位：昆山密友机械密封有限公司。本标准主要起草人：吴建明、王黎明、袁鑫雷。本标准所代替标准的历次版本发布情况为：HG/T2057—1991;
HG/T2057--2003。
1范围
糖玻璃搅拌容器用机械密封
HG/T2057—2011
本标准规定了在塘玻璃揽拌容器上部安装的携玻璃搅择轴用机械密封的型式、主要尺寸、标记、技术要求、试验、安装和使用要求、包装、运输和贮存。本标准适用于设计压力一0.1MPa～1.6MPa，设计温度-40℃～200℃，搅拌轴（或轴套）外径为40mm～160mm，转轴线速度小于2m/s的据玻璃搅拌容器用机械密封。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1184形状和位置公差未注公差值GB25025塘玻璃设备技术条件
HG/T2099釜用机械密封试验规范HG/T2122釜用机械密封辅助装置HG/T2269签用机械密封技术条件3型式及主要尺寸
3.1密封一般介质时，塘玻璃搅拌容器的机械密封采用单端面的小弹簧四氟乙烯波纹管型（设计代号为212型），其结构见图1、图2，主要尺寸见表1。212型机械密封适用范围：塘玻璃搅拌轴轴径40mm~110mm时，设计压力0MPa~0.4MPa；塘玻璃搅拌轴轴径125mm~160mm时，设计压力0MPa~0.25MPa。HG/T2057-2011
单位为毫米
图1212型机械密封结构尺寸图d≤95mmPa
图2212型机械密封结构尺寸图d>95mm0
212型机械密封基本尺寸
HG/T2057—2011
单位为毫米
3.2密封易燃、易爆、毒性程度中度危害以上的介质时，塘玻璃搅拌容器的机械密封采用径向双端面型（设计代号为221型），其结构见图3、图4，主要尺寸见表2；轴向双端面型（设计代号为2009型），其结构见图5、图6，主要尺寸见表3。221型机械密封适用范围：设计压力0MPa～1.0MPa。2009型机械密封适用范围：设计压力一0.1MPa～1.6MPa。单位为毫米
图3221型机械密封结构尺寸图d<95mmHG/T2057—2011
图4221型机械密封结构尺寸图d>95mm表2
221型机械密封基本尺寸
d,(d,)
单位为毫米
图52009型机械密封结构尺寸图d≤95mmdd
图62009型机械密封结构尺寸图d>95mmHG/T2057-2011
单位为毫米
单位为毫米
N,-Mad
HG/T2057-2011
d(ha）
4标记及材料
4.1标记
机械密封标记表示如下：
2009型机械密封基本尺寸
XXX-XXX-XXXXXXXX
材料及其代号
4.2.1机械密封零部件材料及代号见表4。ds
ds(d,)
HG/T2057—2010
摘玻璃搅拌容器用机械密封标准代号材料代号（接4.2规定）
糖玻璃搅拌轴直径（单位为毫米，用3位数表示，不足3位数的需在前面如零）设计代号（212、221或2009）
表4机械密封零部件材料及代号对照旋转环、静止环材料
材料名称
石墨浸渍巴氏合金
石墨浸溃酚醛树脂
石墨浸溃响树脂
石墨浸溃环氧树脂
氮化硅
碳化硅
氧化铝
增强聚四氟乙耀
其他工程塑料
辅助密封圈材料
材料名称
氨橡胶
橡胶包覆氟塑料
其他弹性材料
聚四氟乙烯
柔性石望
其他非弹性材料
单位为毫米
弹簧和其他结构
材料名称
铬镍钢
高镍合金
其他材料
4.2.2机械密封零件材料代号位置如下：辅助密封圈材料
静止环材料
其他结构材料
其他结构材料
弹簧材料
辅助密封圈材料
静止环材料
介质侧旋转环材料
HG/T2057—2011
注：212型机械密封材料取前五个位置代号，221型、2009型机械密封材料取全部八个位置代号。标记示例
糖玻璃搅拌容器机械密封，设计型式为212型，措玻璃搅拌轴直径80mm，旋转环材料为增强案四氟乙烯静止环材料为氧化铝，辅助密封图材料氨橡胶，弹簧及其他结构材料均为镍铬钢，其标记表示：212-080-YVVFFHG/T2057-2010
5技术要求
5.1机械密封主要零件
机械密封主要零件的技术要求按HG/T2269的规定。5.2密封性能
5.2.1密封一般气体时，采用单端面机械密封，只对泄漏作定性检查，目视无明显气泡为合格。5.2.2被密封介质为中度有毒、易燃、易爆的气体时，采用双端面机械密封，轴径大于80mm时，泄漏量应不大于8mL/h，轴径小于等于80mm时，泄漏量应不大于5mL/h。6试验
6.1试验的分类
6.1.1型式试验
为判定机械密封的材质和结构发生改变时是否具有规定的性能而进行的试验。每种规格都应进行型式试验。
6.1.2出厂试验
型式试验合格的机械密封产品，出厂前应对同一规格的每批产品按2%（不少于2套的比例抽样进行出厂性能试验。
6.2试验内容
6.2.1型式试验内容包括静压试验和运转试验。测量试验结束后的泄漏量，并在规定运转时间后停机测量密封环端面的磨损量。www.bzxz.net
6.2.2出广试验内容为静压试验和运转试验。6.3试验条件
试验条件的具体要求按HG/T2099中的相关内容执行。6.4试验时间
试验时间的具体要求按HG/T2099中的相关内容执行。6.5试验报告
试验报告的具体要求按HG/T2099中的相关内容执行。
