首页 > 化工行业标准(HG) > HG/T 2694-2011 代替 HG/T 2694-2003 阳图型 PS 版
HG/T 2694-2011

基本信息

标准号: HG/T 2694-2011

中文名称:代替 HG/T 2694-2003 阳图型 PS 版

标准类别:化工行业标准(HG)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:184180

相关标签: 2003

标准分类号

关联标准

出版信息

相关单位信息

标准简介

HG/T 2694-2011 代替.Positive acting presensitized offset plate.
1范围
HG/T 2694规定了阳图型PS版的要求、试验方法、检验规则、包装及标志、贮存和运输。
HG/T 2694适用于经粗化和阳极氧化处理过的铝板基为支持体的阳图型PS版,适用于接触曝光的真空晒版机、连晒机和自动显影机及手工冲洗加工工艺。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 6388运输包装收发货标志
GB/T 6544瓦楞纸板
GB/T 6682分析实验室用水规格和试验方法
GB/T 17155胶印印版尺寸
3要求
3.1 测控条
版材感光性能测试所用测控条应符合下列条件:
a) 连续调梯尺
1) 第一级密度为0.05;
2)每 梯之间的密度差为0.15;
3) 梯尺梯数为15级或21级。
b) 网点及分辨力测控条
1)具有 4μm~70μm的细线区;
2) 具有线数为60cm-1条件下的0.5 %~99.5 %的小网点块。
3.2产品性能
产品性能应符合表1规定的指标。
3.3 表观质量t
版面应平整、涂层应均匀,无划伤、折痕、气泡、脏点、脱涂以及明显的擦伤、风痕、滴痕等用肉眼直视可发现的弊病。
3.4 尺寸规格
3.4.1轮转版的宽度、长度的裁切精度(极限偏差)为士0.5mm,对角线的裁切精度(极限偏差)为≤1mm。

标准图片预览






标准内容

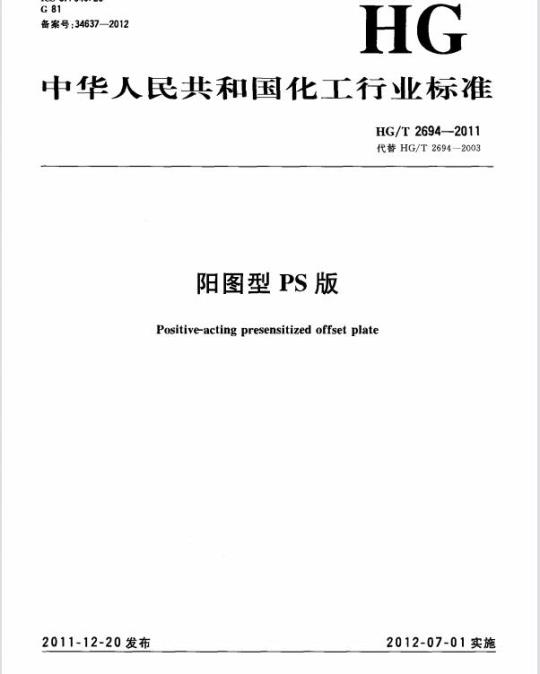

ICS37.040.20
备案号:34637—2012
中华人民共和国化工行业标准
HG/T2694—2011
代替HG/T2694--2003
阳图型PS版
Positive-acting presensitized offset plate2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1一2009给出的规则进行起草。本标准代替HG/T2694—2003《阳图型PS版》。本标准与HG/T2694—2003相比主要变化如下;删除了“引言”,(见2003年版的引言);HG/T2694—2011
删除了“感光层单位面积质量\的控制指标(见本版的3.2表1,2003年版的3.2表1);修改了“氧化层单位面积质量”的控制范围(见本版的3.2表1);-修改了“曝光量H\的指标(见本版的3.2表1);一修改了“着墨性能”和“亲水性能”的规定(见本版的3.2表1);-一在“尺寸规格”一章中增加了“轮转版”、“超大规格版”和“其它规格版”的“对角线偏差要求”(见本版的3.4);
删除了“型式检验”(见本版的5.2,2003年版的5.2)。请注意本文件的某些内容可能涉及专利,本文件的发布机构不承担识别这些专利的责任。本标准的附录A为规范性附录。
本标准由中国石油和化学工业联合会提出。本标准由全国数码影像材料与数字印刷材料标准化技术委员会(SAC/TC432)归口。本标准起草单位:中国印刷及设备器材工业协会、乐凯华光印刷科技有限公司、北京科印近代印刷技术公司、浙江康尔达新材料股份有限公司、成都新图印刷技术有限公司、龙马铝业集团有限公司、郑州华禹天源印刷感光材料有限公司。本标准主要起草人:岳德茂、刘万瑞、袁建湘、夏丽峰、赵虎乾、刘金英、陈翔风、刘亚林、唐滢、康冬霞、潘展。
本标准于1989年首次发布,1995年进行第一次修订,2003年进行第二次修订,本次修订为第三次修订。
1范围
阳图型PS版
HG/T2694—2011
本标准规定了阳图型PS版的要求、试验方法、检验规则、包装及标志、贮存和运输。本标准适用于经粗化和阳极氧化处理过的铝板基为支持体的阳图型PS版,适用于接触曝光的真空晒版机、连晒机和自动显影机及手工冲洗加工工艺。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T6388
GB/T6544
GB/T6682
GB/T17155
3要求
3.1测控条
运输包装收发货标志
瓦榜纸板
分析实验室用水规格和试验方法胶印印版尺寸
版材感光性能测试所用测控条应符合下列条件:a)
连续调梯尺
第一级密度为0.05;
每梯之间的密度差为0.15;
梯尺梯数为15级或21级。
网点及分辨力测控条
具有4μm~70μm的细线区;
2)具有线数为60cm-1条件下的0.5%~99.5%的小网点块。3.2产品性能
产品性能应符合表1规定的指标。1
HG/T2694-2011
表面粗糙度参数R,
氧化层单位面积质量
感光层单位面积质量
留膜率
感光性能
着墨性能
亲水性能
控制范围
表1产品性能指标规定
同版内偏差
控制范围
同版内偏差
同版内偏差
暖光量H
分辨力
网点再现能力
版基底色密度
图像部位
空白部位
mJ/cm2
H≤140
0.40~0.90
2.00~3.50
产品分为三挡
140斥水亲墨
斥墨亲水
注:“印版制作层次”是重要的控制参数,但由于对其认识和可操作性存在较大的差异,本表未作规定,该项目的试验方法和指导性控制指标见附录A。3.3表观质量
版面应平整、涂层应均匀,无划伤、折痕、气泡、脏点、脱涂以及明显的擦伤、风痕、滴痕等用肉眼直视可发现的弊病。
3.4尺寸规格
3.4.1轮转版的宽度、长度的裁切精度(极限偏差)为士0.5mm,对角线的裁切精度(极限偏差)为S1mm.
3.4.2超大规格版(长边≥1200mm)的宽度、长度的裁切精度(极限偏差)为士1.0mm,对角线的裁切精度(极限偏差)为≤3mm。
3.4.3其它规格版宽度、长度的裁切精度(极限偏差)为土1.0mm,对角线的裁切精度(极限偏差)为≥2mm。
3.4.4根据用户的需求裁切各种规格,由供需双方协商裁切精度(极限偏差)。3.4.5推荐版材厚度为0.15mm~0.40mm。3.4.6版材厚度极限偏差为士0.01mm。3.5保质期
产品自生产之日起,在本标准规定的条件下贮存,保质期为不低于18个月。4试验方法
4.1环境
安全照明:黄色安全灯。
温、湿度:应符合GB/T17155之规定。4.2试剂
本标准中规定使用的化学试剂均为化学纯级。本标准中规定使用的蒸馏水符合GB/T6682的规定。本标准中规定使用的各种溶液仅供一一次性使用。HG/T2694—2011
本标准中规定使用的指定显影液配制方法是硅酸钠(Na2SiO:·9H2O)30g、氢氧化钠4g,用蒸馏水稀释至1000mL。
4.3表面粗糙度参数R的测定
用溶剂除去感光层,再用清水冲洗干净,经干燥后冷却至室温。用精度为0.01um的粗糙度测定仪在距版边10cm以上部位均勾测试五处,将五处的算术平均值作为该版材的R。值,以测得的最大值减最小值为同版内偏差。
4.4氧化层单位面积质量的测定
4.4.1处理液配制
在带有刻度的烧杯中,加入500mL~800mL蒸馏水,再加人20g无水三氧化铬,溶解后加人85%的磷酸35mL,然后用蒸馏水稀释至1000mL,搅勾。4.4.2测定
取一块全宽试样,距边10cm以上部位,均匀裁切大于10cm×10cm的试样三块,用4.3同样的方法除去版面感光层后,用20%的氢氧化钠溶液涂在版材背面,1min后,用10%的硝酸溶液中和残存的碱液,用蒸馏水冲净,经干燥后再精确裁切成10cm×10cm的试片(精确到1mm)。用万分之一的天平称量试片至恒重(精确至0.1mg)。将称好的试片浸入按4.4.1配制的250mL处理液中,温度控制在95℃~100℃,浸5min后取出,用清水冲净,干燥并冷却至室温,再次准确称量试片至恒重。4.4.3计算
每张试片氧化层的质量mA(以g/m2)按式(1)计算:_m1-m2
式中:
未除去版材氧化层的试片质量,单位为克(g);mi
m2一除去版材氧化层后的试片质量,单位为克(g),0.01.—试片面积,单位为平方米(m2)。三块试片中,以测得的最大值减去最小值为氧化层的同版内偏差。4.5感光层单位面积质量的测定
取一块全宽试样,离边10cm以上部位,均勾裁切10cm×10cm(精确至1mm)的试片三块,用万分之一的天平称量(精确至0.1mg),用4.3同样的方法除去感光层,再次精确称量试片质量至恒重。版材感光层的质量mB(g/m2)按式(2)进行计算(三块试片感光层质量的算术平均值为该版材的感光层质量)
式中:
m3—未除去感光层的试片质量,单位为克(g);m4--一除去感光层后的试片质量,单位为克(g);0.01一—试片面积,单位为平方米(m2)。三块试样中,以测得的最大值减去最小值为感光层的同版内偏差。4.6留膜率的测定
取10cm×10cm(精确到1mm)感光层涂布均勾的试片三块,用万分之一的天平称量(精确至0.1mg)后,放人温度为25℃土1℃的显影液中浸泡2min后,取出用清水洗净,烘干冷却后称至恒重;3
HG/T2694—2011
将浸泡过显影液的试片用丙酮或乙二醇单乙醚去掉残余的感光层后,用清水洗净,烘干冷却后称至恒重。
以质量分数表示的留膜率W(%)按式(3)进行计算(三次实验结果的算术平均值为感光层的留膜率):
式中:
(ms-m)
未曝光的试片质量,单位为克(g)X100
在显影液中浸泡后的试片质量,单位为克(g);在显影液中浸泡后去掉感光层的试片质量,单位为克(g)。4.7曝光量的测定
仪器装置要求
测量光辐射波段范围380nm~460nm。a)
b)峰值波长420nm。
c)测量仪器指示范围:
辐射照度09.99mW/cm2;
最小分辨力0.01mW/cm2;
爆光量0~999.99mJ/cm2;
最小分辨力0.01mJ/cm2。
d)辐射照度及曝光量测量精度土5%。4.7.2测定
取数块20cmX35cm的试样版材,用连续调梯尺测控条乳剂面与PS版感光层面接触,在晒版机上对试样进行不同曝光量的分级曝光,曝光量的大小由符合4.7.1的仪器测量。分级曝光量一般以几何级数(/2)倍增加(如10、14、20、28曝光单位),曝光后在温度为25℃士1℃的指定显影液中显影,干燥后,观察其连续调梯尺对应的梯级的状况,把第三级显影干净时单位面积曝光所需能量称为版材的曝光量。
版材的曝光量H(mJ/cm2)按式(4)进行计算:H=Et
式中:
E----曝光光源的照度(用紫外线照度计的近紫外探头测量),单位为毫瓦每平方厘米(mW/cm*);t-·:曝光时间,单位为秒(s)。4.8分辨力的测定
用符合3.1要求的测控条按三级干净的曝光量对试片进行曝光、显影后,用30倍测量用放大镜观察试片影像,黑线和白线长度50%清晰可见的线条宽度作为该试片的分辨力。4.9网点再现能力的测定
用符合3.1要求的测控条按三级干净的曝光量对试片进行曝光、显影后,用30倍测量用放大镜观察试片的网点再现情况。
4.10版基底色密度的测定
按三级干净时的喂光量对试片进行曝光、显影后,用水冲洗干净,干燥(试样的空白部分称为A部),再用溶剂(乙二醇单乙醚或丙酮)漓到A部某一区域,冲洗干净,干燥(该区域称为B部),用校准过的反射密度计测定A部与B部的密度,A部密度减去B部密度即为版基底色密度。4.11着墨性能和亲水性能的测定用符合3.1要求的测控条,按三级干净的曝光量对试片进行曝光、显影后,用脱脂纱布在版上提墨,4
HG/T2694—2011
用清水冲洗后目视着墨情况。曝光梯尺密度在小于等于0.35以下部分应不着墨,密度在大于等于0.80以上部分应全部着墨。
4.12表观质量的检查
在黄色安全灯下目视观察版面。4.13尺寸的测定
版材的宽度、长度、对角线用标定过的分度值为1mm的钢板尺测量,版材厚度用标定过的千分尺测量。
5检验规则
5.1出厂检验
本产品由生产厂的质量检验部门按表2规定的检验批量和检验频率进行检验。表2产品检验批量和频率表免费标准下载网bzxz
检验项目
表面粗髓度
氧化层质量
感光层质量
留膜率
曝光基
分辨力
网点再现能力
版基底色密度
着墨性能、亲水性能
表观质量
5.2产品验收
检验批量
每铝卷号为一批
每批号感光液为一批
每台设备每班相同规格的产品为一批检验率
每批检测不少于两次
每批检测不少于两次
逐张检验
每批检测不少于三张
经销商或用户有权按本标准规定进行产品验收,经检验合格的产品,应予接收。若经检验有不合格项目,则应加倍取样进行复验,以复验结果为准,若仍有不合格项目,经销商或用户有权提出退换货要求。
6包装及标志
每两张PS版之间用一张中性防潮纸隔开,20张~50张为一个包装,上下各放一张卡版纸,装入产品合格证(合格证应标明批号、工作号、检验人员及检验日期等),然后用涂塑纸包严,并用胶带贴封,放入瓦楞纸盒(可以带木框,也可以不带木框,根据版材尺寸大小选用;其技术指标应符合GB/T6544之规定)内,并放人产品说明书。瓦楞纸盒用胶带贴封,并用打包带打好。也可根据用户要求包装。盒外贴产品标签,标签内容包括:产品名称。
执行标准编号及标准名称。
型号。
批号。
工作号。
HG/T2694—2011
一规格。
—-数量。
一生产日期。
注册商标。
产品产地、生产企业名称、详细地址、邮政编码及电话产品的外包装箱还应标明“防潮”、“防晒”、“防震”、“防止辐射、远离热源”、“小心轻放”等字样和标志。标志应符合GB/T191、GB/T6388之规定,7贮存和运输
1产品在运输和装卸过程中不得受日晒、雨淋、挤压和剧烈震动。7. 1
2产品的贮存应符合下列要求:
一贮存室温度不高于30℃,相对湿度不大于65%一产品存放时应保持原封装,距地面和墙壁15cm以上,堆放高度不得高于1.2m。一-禁止与酸、碱或其他产生有害气体的化学药品和放射性物质同室存放。6
附录A
(规范性附录)
测试方法:印版制作层次
HG/T2694—2011
将连续调梯尺药膜面背对胶印印版感光层进行曝光,即胶片的片基与印版接触,然后在曝光显影后、未上前,用反射密度计在印版上测量连续调梯尺各梯级的密度值。Dmin为最小反射密度,Dmx为最大反射密度。标绘出数值(D一Dmin)/Dmax(相对密度)与连续调梯尺的透射密度之间的关系曲线图A为一阳图版的曲线示例。找出曲线上相对密度为0.1和0.9的点,并记下相应的透射密度。两点的透射密度之差(L)即为制版层次,它大致给出了在可能晒出的连续调梯尺中,从最高级(接近无密度级)到最低级(接近实地级)之间的过渡级数。这里,连续调梯尺是以0.15为一密度级递增的。梯尺的透射密度
对数曝光量
阳图型胶印版材确定制版层次的图例0
注:印版制作层次也可以用肉眼来判断:梯尺密度增加黄为0.15的梯尺在印版上表现出的空白密度(或灰等密度)梯级与实地密度梯级之间的那些彼此可以区别出密度差异的(过度)梯级量,
