HG/T 4226-2011.Solid core desiccant of dehydration refrigerant.
1范围
HG/T 4226规定了制冷剂用分子筛干燥过滤芯的术语、分类、要求、试验方法、检验规则、包装、标志、贮存和运输。
HG/T 4226本标准适用于制冷剂用分子筛干燥过滤芯产品,主要用途为各类制冷系统制冷剂的干燥。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191- 2008包装储运图示标志
GB/T 6287分子筛静态水吸附测定方法
ASTM 97-2000通过密封管试验方法检测制冷系统用材料的化学稳定性.
3术语
下列术语和定义适用于本标准。
3.1
制冷剂用分子筛干燥过滤芯 solid core desiccant for dehydration refrigerant
制冷系统专用、对制冷剂起干燥净化作用的分子筛干燥过滤芯，一般常装配于汽车空调贮液器、空调液管干燥过滤器和空调吸气管干燥过滤器中。
3.2
相容性 compatibility
分子筛干燥剂对不同制冷剂的适应能力,分子筛干燥剂材料不引起制冷剂、制冷系统溶剂油性能发生变化。
4分类与型号示例
4.1按照产品成分 ,分为三个类别,见表1。
5要求
5.1外观:产品应光滑,无裂纹,无模具成型飞边,无颗粒严重散落现象。
5.2 A类产品应符合表4的要求。

ICS71.100.99
备案号：34624—2012

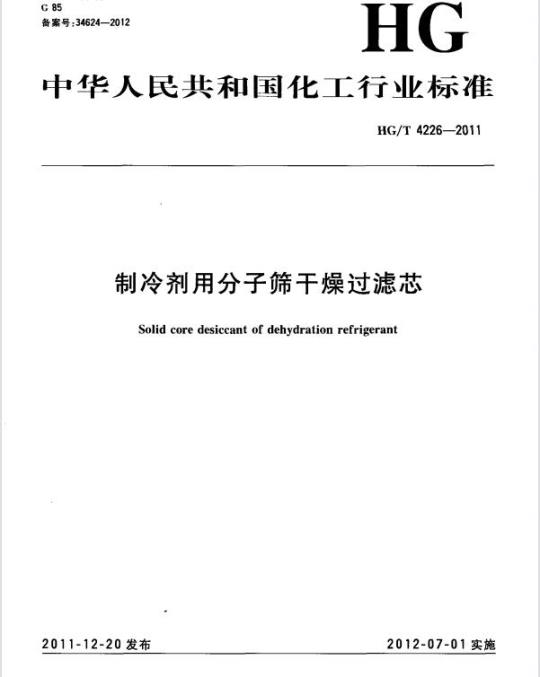

中华人民共和国化工行业标准
HG/T4226—2011
制冷剂用分子筛干燥过滤芯
Solid core desiccant of dehydration refrigerant2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布前言
HG/T4226—2011
本标准按照GB/T1.1《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。请注意本文件的某些内容有可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出。本标准由全国肥料和土壤调理剂标准化技术委员会分子筛分技术委员会（SAC/TC105/SC6）归口。
本标准起草单位：上海化工研究院，上海绿强新材料有限公司。本标准主要起草人：周永贤、王震宇、章志涛、王鹏飞、朱琳，本标准为首次发布。
1范围
制冷剂用分子筛干燥过滤芯
HG/T4226—2011
本标准规定了制冷剂用分子筛干燥过滤芯的术语、分类、要求、试验方法、检验规则、包装、标志、贮存和运输。
本标准适用于制冷剂用分子筛干煤过滤芯产品，主要用途为各类制冷系统制冷剂的干燥。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191--2008包装储运图示标志GB/T6287分子筛静态水吸附测定方法ASTM97一2000通过密封管试验方法检测制冷系统用材料的化学稳定性3术语
下列术语和定义适用于本标准。3.1
制冷剂用分子筛干燥过滤芯solidcoredesiccantfordehydrationrefrigerant制冷系统专用、对制冷剂起干燥净化作用的分子筛干煤过滤芯，一般常装配于汽车空调贮液器、空调液管干燥过滤器和空调吸气管干燥过滤器中。3.2
相容性compatibility
分子筛干燥剂对不同制冷剂的适应能力，分子筛干燥剂材料不引起制冷剂、制冷系统溶剂油性能发生变化。
4分类与型号示例
按照产品成分，分为三个类别，见表1。4.1
按产品成分分类
100%分子筛
主要成分
70%~90%分子筛+10%~30%氧化铝
43%~55%分子筛+40%~55%氧化铅+2%~5%活性炭4.2按照产品中粘结剂种类，分为两个类别，见表2。表2按产品中粘结剂种类分类
粘结剂类型
无机粘结剂成型
有机粘结剂成型
HG/T4226—-2011
按照产品与制冷剂相容性用途，分为两类，见表3。表3制冷剂用分子筛干燥过滤芯适用制冷剂范围产品
4.4型号示例
适用的制冷剂牌号
R22,R134a,R143a,R123,R124,R125R410a,R107c,R32
型号SJ-48H：SJ为公司牌号，48为型号，H指100%分子筛。5
5.1外观：产品应光滑，无裂纹，无模具成型飞边，无颗粒严重傲落现象5.2A类产品应符合表4的要求。
表4A类分子筛干燥过滤芯的技术指标项
静态水吸附量/%
包装品含水量/%
含灰量/%
高低温试验
耐水性
耐油性
3、B类产品应符合表5的要求
外观及静态水吸附量符合规定指标滤芯无开裂现象
溶剂油无变色、滤芯无开裂现象表5B类分子筛干燥过滤芯的技术指标项
静态水吸附量/%
包装品含水量/%
含灰量/%
高低温试验
耐水性
耐油性
相容性
应符合ASTM97：
2000中的要求。
试验方法
6.1外观
目测。
外观及静态水吸附量符合规定指标滤芯无开裂现象Www.bzxZ.net
溶剂油无变色、滤芯无开裂现象三类
6.2静态水吸附量
6.2.1试样制备
HG/T4226—2011
用铝箔袋或自封袋取样并将干燥过滤芯迅速密封、隔绝空气。体积较大的滤芯可豉碎成1g～3g的小块，取8g～12g破碎后的试样待测。制样过程样品暴露于空气中的时间不超过3min。6.2.2活化温度条件
按产品制造商在质量证明文件或包装上标明值确定。其他按GB/T6287中的规定进行。6.3包装品含水量
做两份试料的平行测定。
6.3.1I类产品的包装品含水量
6.3.1.1仪器和装置
6.3.1.1.1瓷，20mL；
箱式电阻炉，能控制温度在（550士20）℃；6. 3. 1. 1. 2
6.3.1.1.3真空干燥器，内径（150±50）mm；6.3.1.1.4真空泵，极限真空1.33X10-4Pa；6.3.1.1.5天平，感量0.001g。
6.3.1.2试样制备
制样方法同6.2.1。
6.3.1.3分析步骤
将瓷埚置于箱式电阻炉中，在（550土20）℃下焙烧1h。取出瓷埚，置于真空干燥器中，抽真空3min，冷却至室温，称量（精确到0.001g）。将制好的试样置于瓷埚内，并称量（精确到0.001g）。将瓷埚置于箱式电阻炉内，在（400士20）℃下熔烧1h。取出瓷埚，置于真空干燥器内，抽真空3min，冷却至室温，称量（精确到0.001g）。6.3.1.4结果计算
包装品含水量X1，以单位质量产品所含水的质量分数计，数值用%表示，按式（1)计算：X)-m8二岁2×100
式中：
m1-瓷培的质量，单位为克（g)；m2一焙烧后试料加瓷埚的质量，单位为克（g)：m3
试料加瓷埚的质量，单位为克（g）。计算结果表示到小数点后两位。取两次平行测定结果的算术平均值作为测定结果。6.3.1.5允许差
平行测定结果的绝对差值应不大于0.20%。6.3.2Ⅱ类产品的包装品含水量
6.3.2.1仪器和装置
6.3.2.1.1真空活化炉，能控制温度在（100土20）℃；其他同6.3.1.1。
6.3.2.2试样制备
制样方法同6.2.1。
6.3.2.3分析步骤
将瓷塌置于箱式电阻炉中，在（550士20）℃下熔烧1h。(I)
HG/T 4226—2011
将制好的试样置于瓷竭内并称量（精确到0.001g)。将瓷堵埚置于真空活化炉内，在（100士20）℃下烘干1h。取出瓷，置于真空干燥器内，抽真空3min，冷却至室温，称量（精确到0.001g）。6.3.2.4结果计算
包装品含水量X2，以单位质量产品所含水的质量分数计，数值用%表示，按式（2)计算：me—m5×100
式中：
瓷的质量，单位为克（g)；
熔烧后试料加瓷的质量，单位为克(g)；m --
试料加瓷埚的质量，单位为克（g）。计算结果表示到小数点后两位。取两次平行测定的算术平均值作为测定结果。6.3.2.5允许差
平行测定结果的绝对差值应不大于0.20%。6.4含灰量的测定
做两份试料的平行测定。
6.4.1仪器和装置
6.4.1.1玻璃烧杯（4倍于被测产品的体积）；6.4.1.2烘箱，能控制温度在（100土20）℃；6.4.1.3漏斗，
6.4.1.4无灰滤纸；
6.4.1.5天平，感量0.001g。
6.4.2试剂和材料
二氯氟乙烷（R-141b），沸点：32.05℃。6.4.3分析步骤
将无灰滤纸置于(100士20）℃烘箱中烘干1h，在干燥器中冷却至室温，取出称量，精确至0.001g。重新将无灰滤纸置于干燥器中，备用。称量分子筛干燥过滤芯，精确至0.001g。将准确称量后的分子筛干燥过滤芯用三倍体积的R-141b浸泡1h，取出后用无灰滤纸过滤浸泡液，并收集滤液。将被测样品置于漏斗中，用上述滤液冲洗被测样品，并过滤滤液，重复三次。将无灰滤纸和过滤残留在滤纸上的残留物在（100士20）℃烘干1h，再次称量，精确至0.001g。6.4.4结果计算
含灰量X：，以单位质量产品所含杂质的质量分数计，数值用%表示，按式（3)计算：X:=mg-m1×100
式中：
无灰滤纸质量，单位为克（g）；分子筛干燥过滤芯质量，单位为克（g)；无灰滤纸与杂质的质量，单位为克（g）。计算结果表示到小数点后两位。取两次平行测定的算术平均值作为测定结果。6.4.5允许差
平行测定结果的绝对差值应不大于0.05%。4
6.5高低温试验
6.5.1仪器和装置
6.5.1.1电热恒温干燥箱，能控制温度在（120土5）℃；6.5.1.2低温箱，能控制温度在（一40士5）℃。6.5.2制样
把分子筛于燥过滤芯用密封袋抽真空密封。6.5.3分析步骤
HG/T4226—2011
将产品放人（一40士5）℃低温箱，24h后取出，待恢复到室湿后，放人（120士5）℃的烘箱，24h后取出，自然冷却到室温。
重复6.2试验步骤，测定结果符合表4或表5对静态水吸附量的要求为合格。6.6耐水性试验
6.6.1仪器和装置
烧杯(容积大于待测样品体积2倍）。6.6.2分析步骤
将分子筛干燥过滤芯完全浸入水中15s，取出，常温晾干，静置24h，观察有无裂纹。6.6.3结果判定
测定结果符合表4或表5中的要求时为合格。6.7耐油性试验
6.7.1仪器和装置
带磨口玻璃盖玻璃烧瓶（容积大于待测样品体积2倍）。6.7.2试剂和材料
6.7.2.1聚醚类非离子型高分子聚合物（简称PAG油），用于检测A类分子筛干燥过滤芯；6.7.2.2聚烯烃弹性体（简称POE油），用于检测B类分子筛干燥过滤芯。6.7.3分析步骤
将被测样品置于玻璃烧瓶中，加人适量的溶剂油（PAG油或POE油），将被测样品完全浸没，盖上玻璃盖，在避光室温环境下静置30d。室温下分离溶剂油与被测样品，静置3切切后，滤出的溶剂油与纯净溶剂油对比观测颜色变化6.7.4结果判定
测定结果符合表4或表5中的要求时为合格。6.8相容性
按ASTM972000中的规定进行。
7检验规则
7.1检验分类
产品检验分为出厂检验和型式检验。7.1.1出厂检验
出厂检验项目包括外观、静态水吸附量、包装品含水量、含灰量和耐水性。7.1.2型式检验
型式检验项目包括第5章的所有项目。有下列情况之一时进行型式检验：a）新产品投产或产品定型鉴定时；b）正常生产时，每年进行一次；c）原材料、工艺等发生较大变化，可能影响产品质量时；d）出厂检验结果与上次型式检验结果有较大差异时；HG/T4226—2011
e）产品停产6个月以上恢复生产时；f）产品停止供货6个月以上恢复供货时。7.2组批
以同一品种、同一级别的产品每500只为--批进行检验，不足500只也可为一批。7.3抽样
产品随机取样，样品总量约为3只，产品取样后应立即密封包装。7.4判定规则
7.4.1单项判定
相容性、高低温试验、耐水性、耐油性符合要求，则判该项合格。其余项目测定结果的算术平均值符合标准规定，判该项合格。
7.4.2综合判定
型式检验项目符合全部要求时，判该批产品合格。7.4.2.2出厂检验项目全部符合要求时，判该批产品合格。若有一项不符合标准规定时，用备用样品对该项进行单项检验，合格则判该批产品合格，否则判该批产品不合格。若有两项及两项以上指标不符合本标准的要求，判该批产品不合格。8包装、标识、贮存和运输
8.1产品采用真空密封包装或密封桶装。8.2包装上应清楚标明：生产厂名称、产品名称、规格、等级、批号或生产日期、净含量。8.3产品成分、粘结剂种类及活化温度条件、适用的制冷剂型号应明示于质量证明书及检测报告中。8.4包装应符合GB191规定，并标打“防湿”标志。6
中华人民共和国
化工行业标准
制冷剂用分子筛干燥过滤芯
HG/T42262011
出版发行：化学工业出版社
（北京市东城区青年潮南街13号邹政编码100011)化学工业出版社印剧厂
880mm×1230mm1/16印张%字数14千字2012年3月北京第1版第1次印刷
书号：155025·1229
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//cip.com.cn凡购买本书，如有缺损质量问题，本社销售中心负责调换。定价：10.00元
版权所有违者必究
